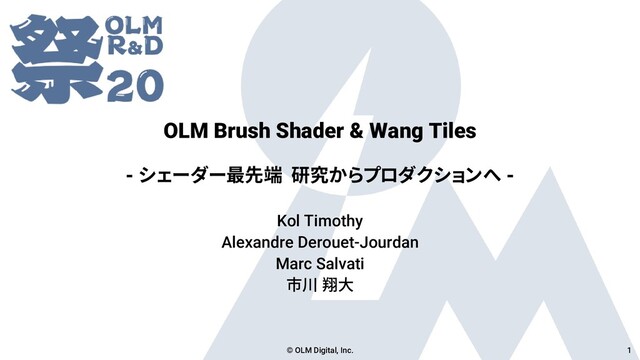

  1. OLM Brush Shader & Wang Tiles
    - シェーダー最先端 研究からプロダクションへ -
    Kol Timothy
    Alexandre Derouet-Jourdan
    Marc Salvati
    市川 翔大
    © OLM Digital, Inc. 1

    View Slide

  2. 2つのテクスチャ生成シェーダ
    © OLM Digital, Inc. 2
    Brush Shader Wang Tiles

    View Slide

  3. Brush Shader
    © OLM Digital, Inc. 3

    View Slide

  4. ブラシシェーダ作成の動機
    • テクスチャを手描きでレタッチ
    – ディテールの描き足し
    – パターンのリピートの防止
    – ライティングによるもの
    – パースによる歪み
    • 手描きで直すのは大変な手間
    © OLM Digital, Inc. 4

    View Slide

  5. 手描きのワークフロー
    © OLM Digital, Inc. 5

    View Slide

  6. ブラシシェーダ作成の動機
    • レイヤーで構築されている
    • 各レイヤーには、ほぼランダムにブラシが配置されている
    • 同じようなことがシェーダでも可能
    © OLM Digital, Inc. 6
    ブラシテクスチャ ブラシシェーダ (シングルレイヤー)

    View Slide

  7. ブラシシェーダの実装
    • セルごとに1つのブラシを持つグリッドを定義
    • ランダムにブラシの位置を評価
    – グリッドの座標を乱数のシードにする
    – ブラシはセルからはみ出る可能性あり
    • テクスチャをサンプリング
    – ブラシの位置と方向からUV座標を計算
    © OLM Digital, Inc. 7
    2Dグリッド

    View Slide

  8. プロダクションでのテスト
    ©Nintendo・Creatures・GAME FREAK・TV Tokyo・ShoPro・JR Kikaku ©Pokémon ©2012 ピカチュウプロジェクト
    © OLM Digital, Inc. 8
    著作権の関係により
    画像を掲載しておりません

    View Slide

  9. 2Dと3D
    • 2Dバージョン
    – UVマッピングが必要
    • 3Dバージョン
    – UVに依存しない
    – 投影だと問題あり
    • シーム(縫い目)
    • 変形
    © OLM Digital, Inc. 9

    View Slide

  10. 3Dブラシシェーダ – グリッド方式
    10
    グリッド方式 (side view)
    © OLM Digital, Inc.
    • 2Dバージョンの拡張、最速
    • 3Dグリッドを定義
    • 3Dでブラシの位置を評価
    • 各軸から投影
    • 遠すぎる場合は投影しない
    – ブラシは途中で切られることも

    View Slide

  11. 3Dブラシシェーダ – グリッド方式
    © Disney
    © OLM Digital, Inc. 11
    • 高周波なブラシで機能
    [Pepper et al., DigiPro 2016]
    Alice Through The Looking Glass
    著作権の関係により
    画像を掲載しておりません

    View Slide

  12. 3Dブラシシェーダ – グリッド方式
    • ブラシのアーティファクトが強く出る
    • パフォーマンス: 高速
    – 前処理なし (2Dと同等)
    • メモリ使用量: なし
    • 変形: 軽微 (許容できる)
    • シーム: 多数 (許容できない)
    – 表面の向きが45°変化したとき
    – 距離ベースの投影カットオフのため
    © OLM Digital, Inc. 12
    グリッド方式 (side view)
    グリッド方式
    (3D view)

    View Slide

  13. 3Dブラシシェーダ – ブラシ平面方式
    • シーンに情報を組み込む
    • メッシュの前処理
    – 面にブラシをランダムに配置
    – 均一に配置させるために面積を考慮
    – 八分木にブラシの位置と法線を保存
    • ブラシ平面に投影
    • 遠すぎる場合は投影しない
    • 垂直に近いと伸びる
    © OLM Digital, Inc. 13
    ブラシ平面方式 (side view)
    八分木階層

    View Slide

  14. 3Dブラシシェーダ – ブラシ平面方式
    • ディテールが少ないジオメトリに適する
    • パフォーマンス: 比較的高速 (八分木探索)
    – 前処理が必要
    • メモリ使用量:
    – 2つの3Dベクトル × ブラシの数
    • 変形: ほぼ軽微 (鋭い角で伸びる)
    • シーム: ブラシの端でまれに出る
    – 距離ベースの投影カットオフのため
    © OLM Digital, Inc. 14
    ブラシ平面方式 (side view)
    グリッド方式 (side view)
    グリッド方式
    (3D view)
    ブラシ平面方式
    (3D view)

    View Slide

  15. 3Dブラシシェーダ – ビュー平面方式
    • ブラシの周りのメッシュを局所的に探索
    • メッシュの前処理
    – ブラシの位置の周りを調べる
    – その法線の平均を投影方向(ビュー平面)にする
    • ビュー平面から投影
    • 遠すぎる場合は投影しない
    • テクスチャの伸びは減少
    © OLM Digital, Inc. 15
    ビュー平面方式 (side view)

    View Slide

  16. 3Dブラシシェーダ – ビュー平面方式
    • 前処理の時間がとれる場合は有効
    • パフォーマンス: 比較的高速 (八分木探索)
    – 前処理に時間がかかる
    • メモリ使用量:
    – 2つの3Dベクトル × ブラシの数
    • 変形: 交差点やディテール以外は許容できる
    • シーム: ブラシの端でまれに出る
    – 距離ベースの投影カットオフのため
    © OLM Digital, Inc. 16
    ビュー平面方式 (side view)
    ビュー平面方式
    (3D view)
    ブラシ平面方式 (side view)
    ブラシ平面方式
    (3D view)

    View Slide

  17. 3Dブラシシェーダ – 探索方式
    • ローカルブラシエリアを保存
    • メッシュの前処理
    – ブラシの位置の周りの点を保存
    – 投影範囲を決め、終点を保存
    • ビュー平面から投影
    – 終点の範囲に投影
    • 距離によるカットオフはなし
    • 投影対象のメッシュのみ考慮
    © OLM Digital, Inc. 17
    探索方式 (side view)

    View Slide

  18. 3Dブラシシェーダ – 探索方式
    • 変形の回避に非常に優れる
    • パフォーマンス: 低速 (補間と八分木探索)
    – 前処理にも時間がかかる
    • メモリ使用量:
    – いくつかの3Dベクトル × ブラシの数
    • 変形: 最小限(交差点やディテールを除く)
    • シーム: 同じメッシュ上にはなし
    © OLM Digital, Inc. 18
    探索方式 (side view)
    探索方式
    (3D view)
    ビュー平面方式 (side view)
    ビュー平面方式
    (3D view)

    View Slide

  19. 3Dブラシシェーダ – メッシュ考慮方式
    • メッシュの交差問題を解決
    • メッシュの前処理
    – ブラシ位置の周りの点を探る際、ほかのメッシュも探索
    – ブラシが別のメッシュを突き抜けるのを防ぐ
    • ほかは探索方式と同様
    © OLM Digital, Inc. 19
    メッシュ考慮方式 (side view)

    View Slide

  20. 3Dブラシシェーダ – メッシュ考慮方式
    • メッシュが交差する場合に役立つ
    • パフォーマンス: 低速 (補間と八分木探索)
    – 前処理にも時間がかかる
    • メモリ使用量:
    – いくつかの3Dベクトル × ブラシの数
    • 変形: 最小限 (ディテールを除く)
    • シーム: なし
    © OLM Digital, Inc. 20
    メッシュ考慮方式 (side view)
    メッシュ考慮方式
    (3D view)
    探索方式 (side view)
    探索方式
    (3D view)

    View Slide

  21. 各方式の比較
    • 各方式の概要
    • メッシュ考慮方式: 重くて使えない可能性あり
    • ビュー平面方式: 安定的
    © OLM Digital, Inc. 21
    方式 実行速度 前処理時間 メモリ使用量 エッジでの変形 交差点での変形 シーム
    グリッド 高速 なし なし 中 中 頻繁
    ブラシ平面 良い 中 中 強い 強い まれ
    ビュー平面 良い 長い 中 中 強い まれ
    探索 そこそこ 長い 多い とても少ない 強い なし
    メッシュ考慮 そこそこ とても長い 多い とても少ない なし なし

    View Slide

  22. レンダリング結果 (2D)
    © OLM Digital, Inc. 22
    2Dバージョン

    View Slide

  23. レンダリング結果 (3D)
    © OLM Digital, Inc. 23
    3Dバージョン
    ビュー平面方式

    View Slide

  24. Wang Tiles
    © OLM Digital, Inc. 24

    View Slide

  25. Wang Tiles 作成の動機
    • タイルのテクスチャを手描きで作っていた
    – 遺跡、寺院、道路、城、レンガの壁
    – 面倒な作業
    • Wang Tilesを使って自動的に行なう
    – アーティストのワークフローを調査
    © OLM Digital, Inc. 25

    View Slide

  26. 手描きのワークフロー
    © OLM Digital, Inc. 26

    View Slide

  27. Wang Tiles 概要
    • 色分けされたエッジをもつ正方形タイル
    • 同じ色のエッジが隣り合うように並べる
    © OLM Digital, Inc. 27
    Wang Tilesの各パターン
    有効 無効

    View Slide

  28. Wang Tiles 配列
    © OLM Digital, Inc. 28
    有効な配置

    View Slide

  29. タイルパターンの作成
    © OLM Digital, Inc. 29
    タイルパターン グリッド付き 交差点 Wang Tile

    View Slide

  30. レンダリング結果
    © OLM Digital, Inc. 30
    手描き Wang Tiles でプロシージャルに生成

    View Slide

  31. プロダクションでの使用例
    31
    ©2016 Pokémon. ©1995-2016 Nintendo/Creatures Inc. /GAME FREAK inc
    © OLM Digital, Inc.
    著作権の関係により
    画像を掲載しておりません

    View Slide

  32. 全体のまとめ
    • ブラシシェーダ と Wang Tiles
    – アーティストの手描きテクスチャを再現
    – プロダクションで使用
    • 3Dブラシシェーダは開発中
    – メッシュ考慮方式は大規模なシーンだと重すぎる
    – ほかの方式だと、ブラシが大きく変形する可能性あり
    • ブラシシェーダ と Wang Tiles シェーダ のプリセット
    – 一般的に使われるマテリアルのライブラリを作成
    © OLM Digital, Inc. 32
