建築設備解説資料【機械設備編】 ①衛生器具

建築機械設備の解説資料です。
こちらの資料ではトイレや洗面、水栓などの「衛生器具」について解説しています。

Transcript

1. 株 式 会 社 パ ラ ダ イ ム 機 械 設 備 第 1 章 衛 生 器 具

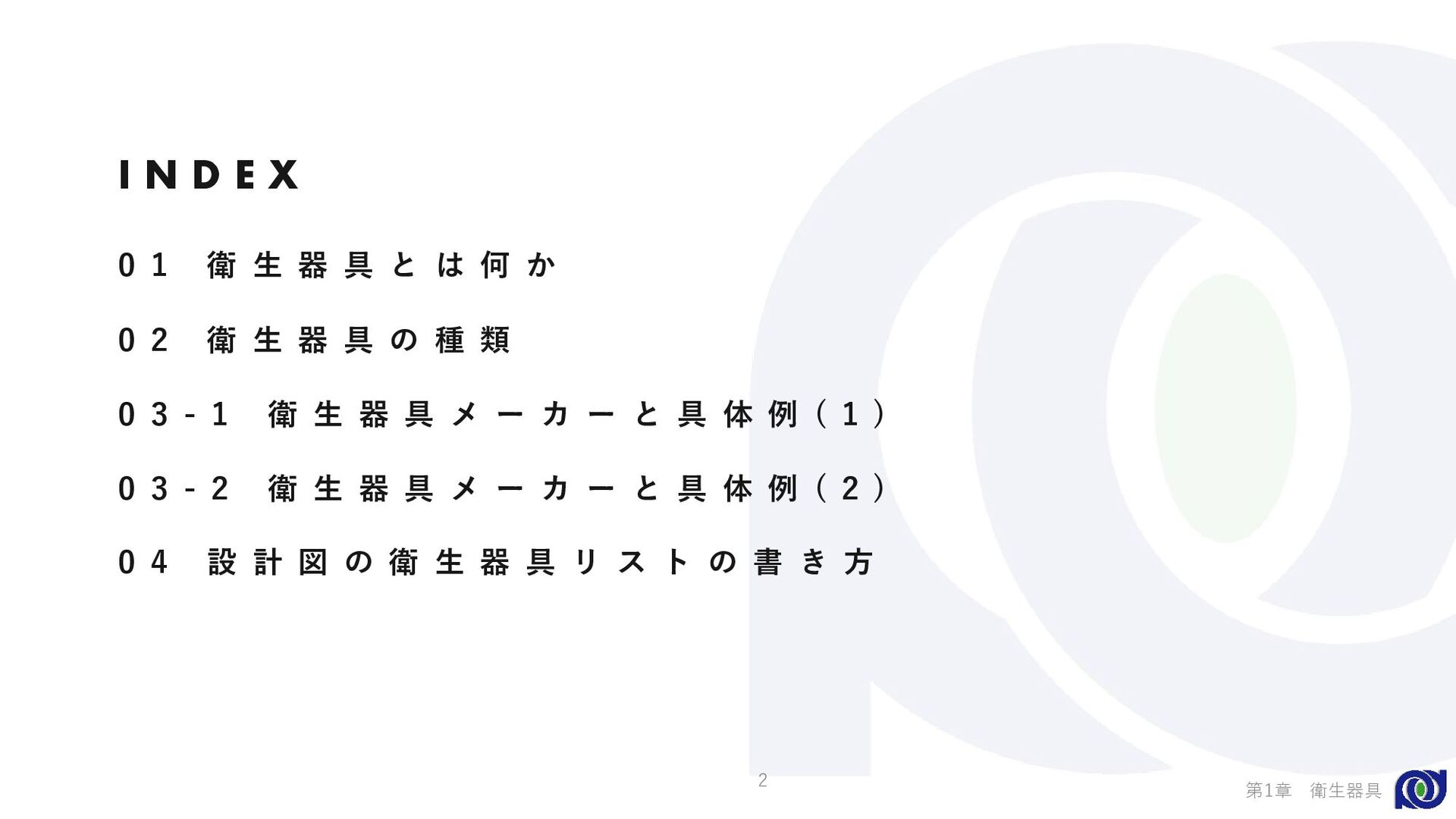

2. 0 1 衛 生 器 具 と は 何 か 0 2 衛 生 器 具 の 種 類 0 3 - 1 衛 生 器 具 メ ー カ ー と 具 体 例 ( 1 ) 0 3 - 2 衛 生 器 具 メ ー カ ー と 具 体 例 ( 2 ) I N D E X 0 4 設 計 図 の 衛 生 器 具 リ ス ト の 書 き 方 2 第1章 衛生器具

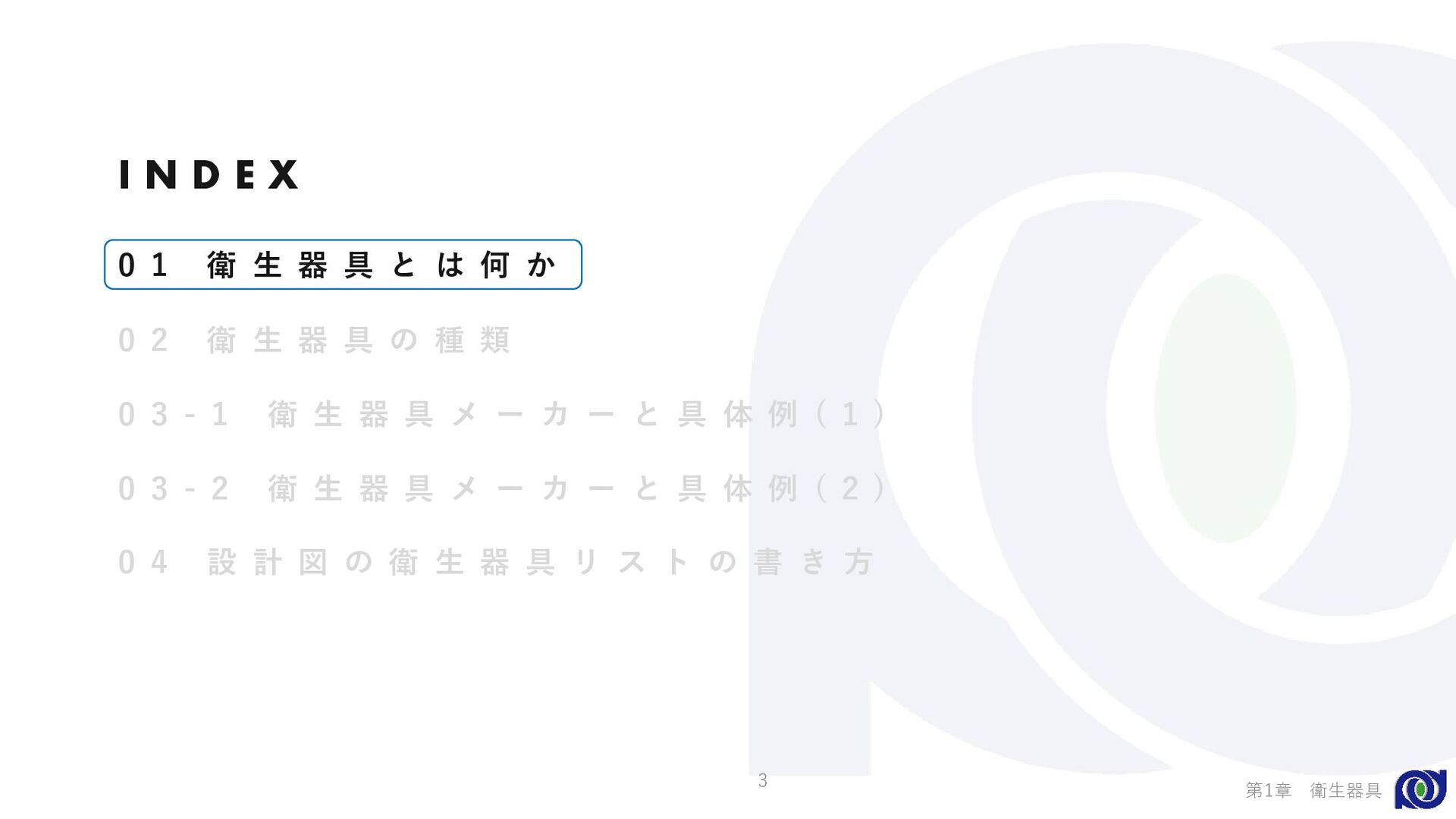

3. 0 1 衛 生 器 具 と は 何 か 0 2 衛 生 器 具 の 種 類 I N D E X 0 4 設 計 図 の 衛 生 器 具 リ ス ト の 書 き 方 0 3 - 1 衛 生 器 具 メ ー カ ー と 具 体 例 ( 1 ) 0 3 - 2 衛 生 器 具 メ ー カ ー と 具 体 例 ( 2 ) 3 第1章 衛生器具

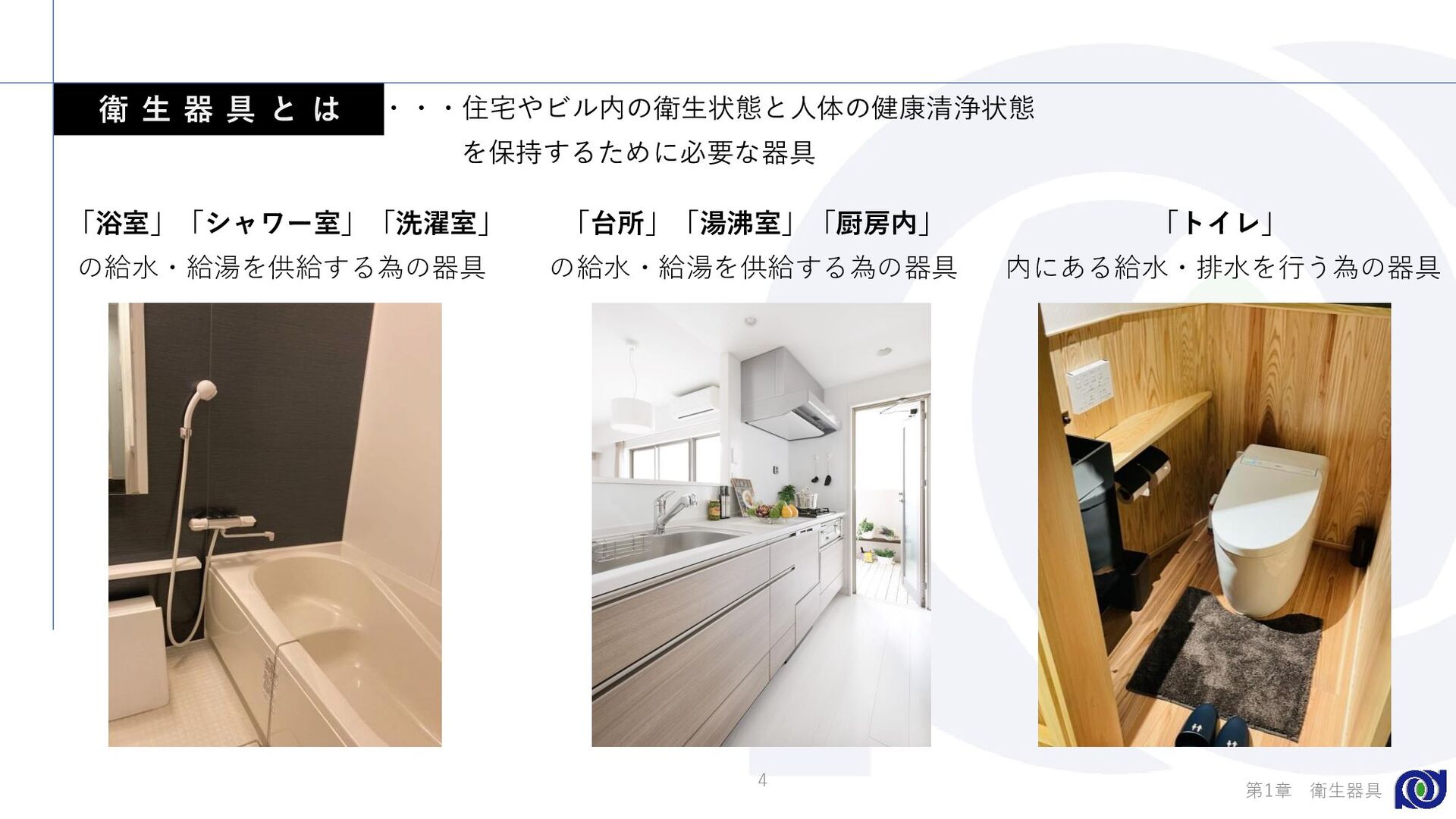

4. ・・・住宅やビル内の衛生状態と人体の健康清浄状態 衛 生 器 具 と は 「台所」「湯沸室」「厨房内」 の給水・給湯を供給する為の器具 内にある給水・排水を行う為の器具 の給水・給湯を供給する為の器具 「浴室」「シャワー室」「洗濯室」 「トイレ」 を保持するために必要な器具 4 第1章 衛生器具
5. 0 1 衛 生 器 具 と は 何 か 0 2 衛 生 器 具 の 種 類 0 3 - 1 衛 生 器 具 メ ー カ ー と 具 体 例 ( 1 ) 0 3 - 2 衛 生 器 具 メ ー カ ー と 具 体 例 ( 2 ) I N D E X 0 4 設 計 図 の 衛 生 器 具 リ ス ト の 書 き 方 5 第1章 衛生器具

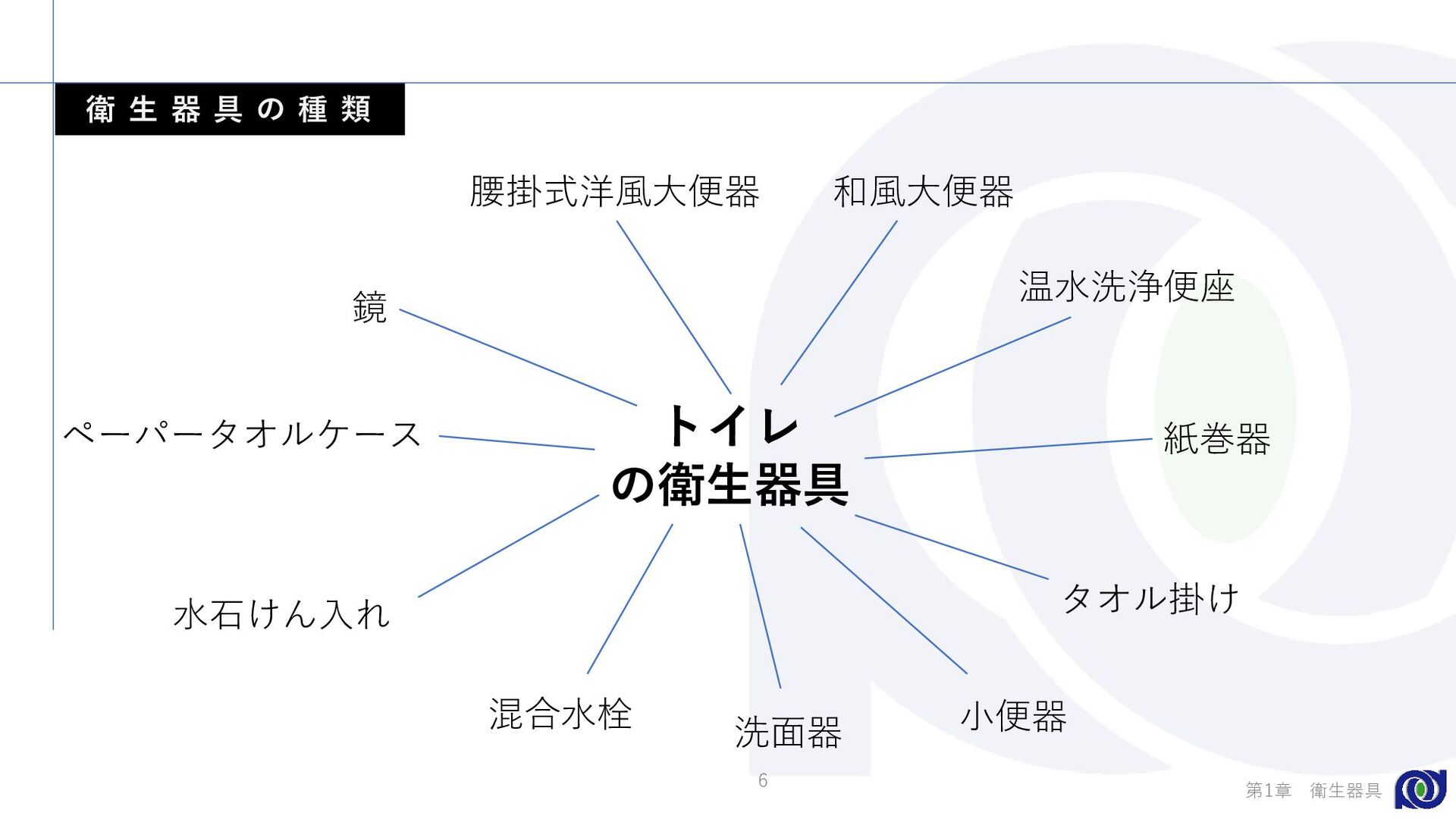

6. 衛 生 器 具 の 種 類 トイレ の衛生器具 腰掛式洋風大便器 和風大便器 温水洗浄便座 紙巻器 タオル掛け 小便器 洗面器 混合水栓 水石けん入れ ペーパータオルケース 鏡 6 第1章 衛生器具

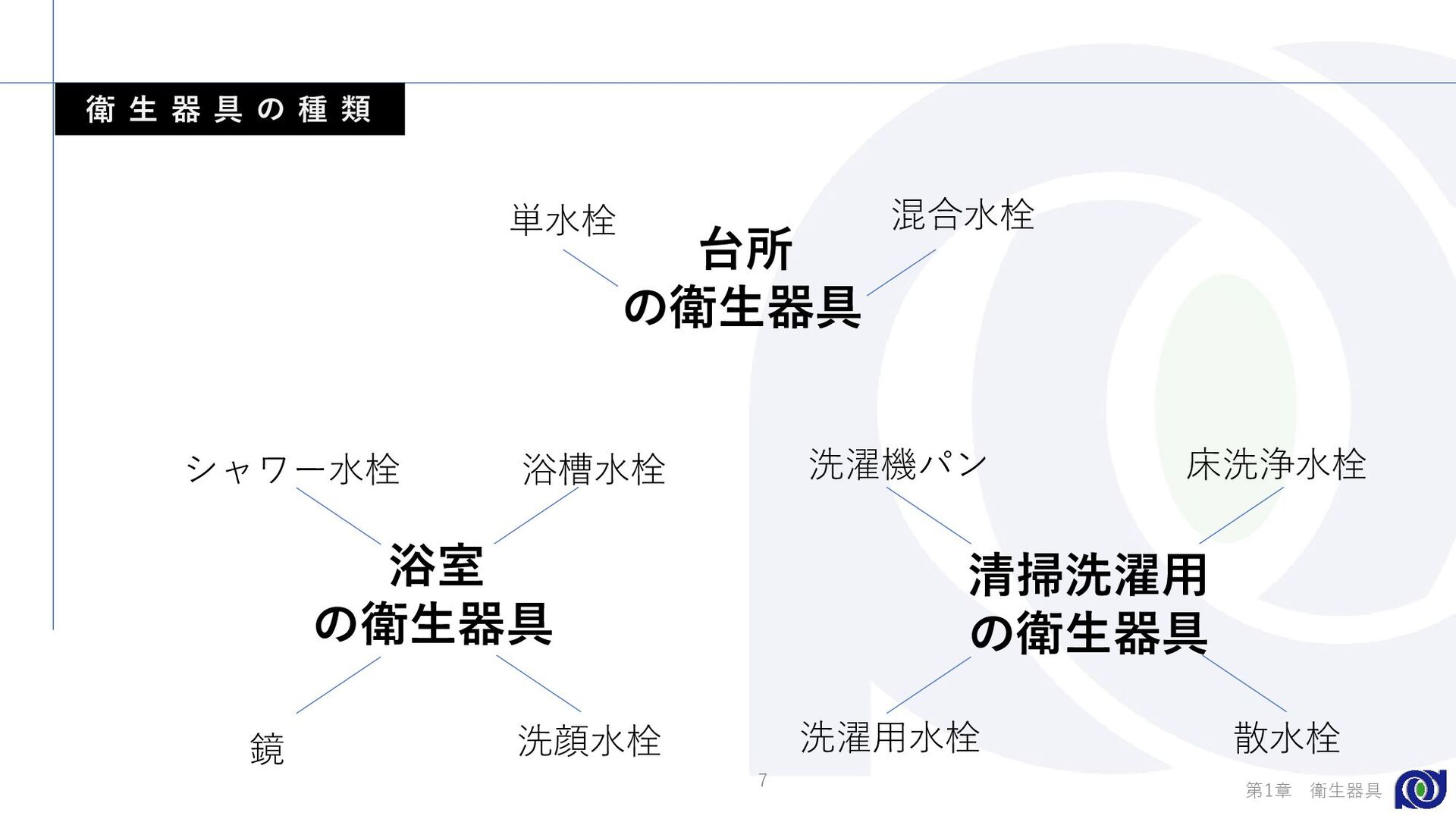

7. 台所 の衛生器具 単水栓 混合水栓 浴室 の衛生器具 浴槽水栓 シャワー水栓 鏡 洗顔水栓 清掃洗濯用 の衛生器具 床洗浄水栓 散水栓 洗濯機パン 洗濯用水栓 7 衛 生 器 具 の 種 類 第1章 衛生器具

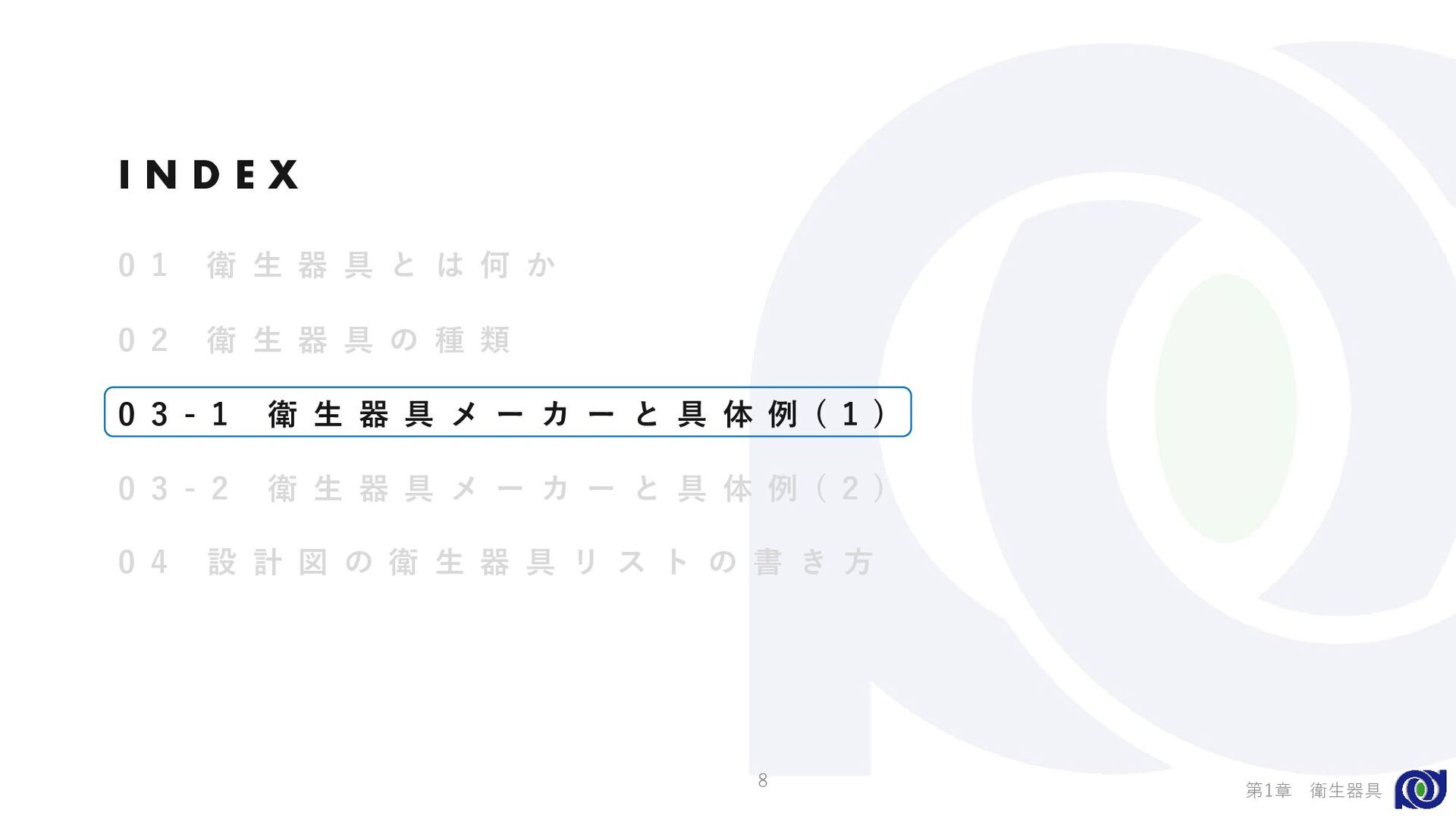

8. 0 1 衛 生 器 具 と は 何 か 0 2 衛 生 器 具 の 種 類 0 3 - 1 衛 生 器 具 メ ー カ ー と 具 体 例 ( 1 ) 0 3 - 2 衛 生 器 具 メ ー カ ー と 具 体 例 ( 2 ) I N D E X 0 4 設 計 図 の 衛 生 器 具 リ ス ト の 書 き 方 8 第1章 衛生器具
9. 衛 生 器 具 の メ ー カ ー と 具 体 例 TOTO機器株式会社 株式会社LIXIL ジャニス工業株式会社 KOHLER社（米国） Panasonic株式会社 9 総 合 衛 生 器 具 メ ー カ ー 第1章 衛生器具

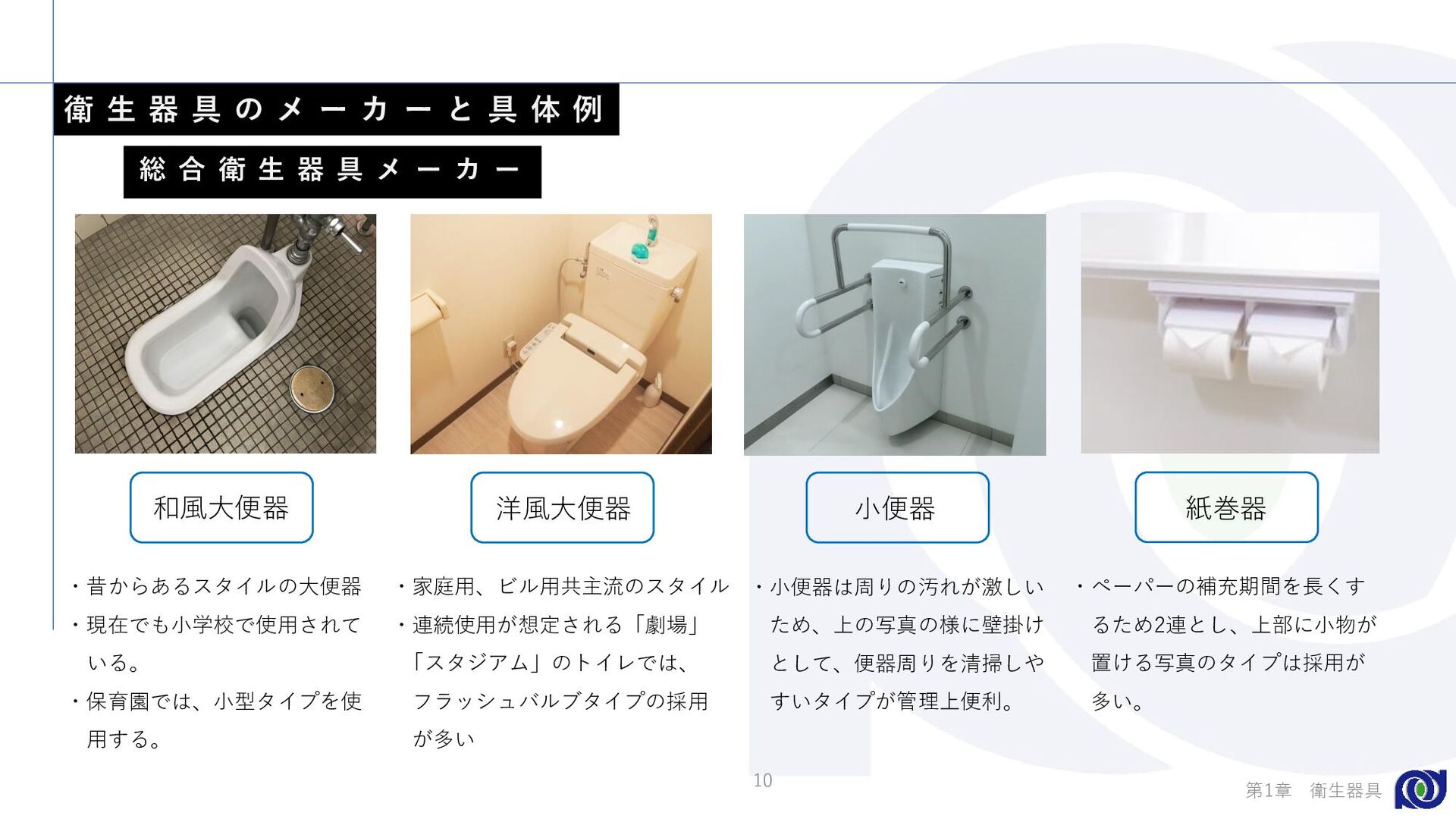

10. 衛 生 器 具 の メ ー カ ー と 具 体 例 和風大便器 洋風大便器 小便器 紙巻器 ・昔からあるスタイルの大便器 ・現在でも小学校で使用されて いる。 ・保育園では、小型タイプを使 用する。 ・家庭用、ビル用共主流のスタイル ・連続使用が想定される「劇場」 「スタジアム」のトイレでは、 フラッシュバルブタイプの採用 が多い ・小便器は周りの汚れが激しい ため、上の写真の様に壁掛け として、便器周りを清掃しや すいタイプが管理上便利。 ・ペーパーの補充期間を長くす るため2連とし、上部に小物が 置ける写真のタイプは採用が 多い。 10 総 合 衛 生 器 具 メ ー カ ー 第1章 衛生器具

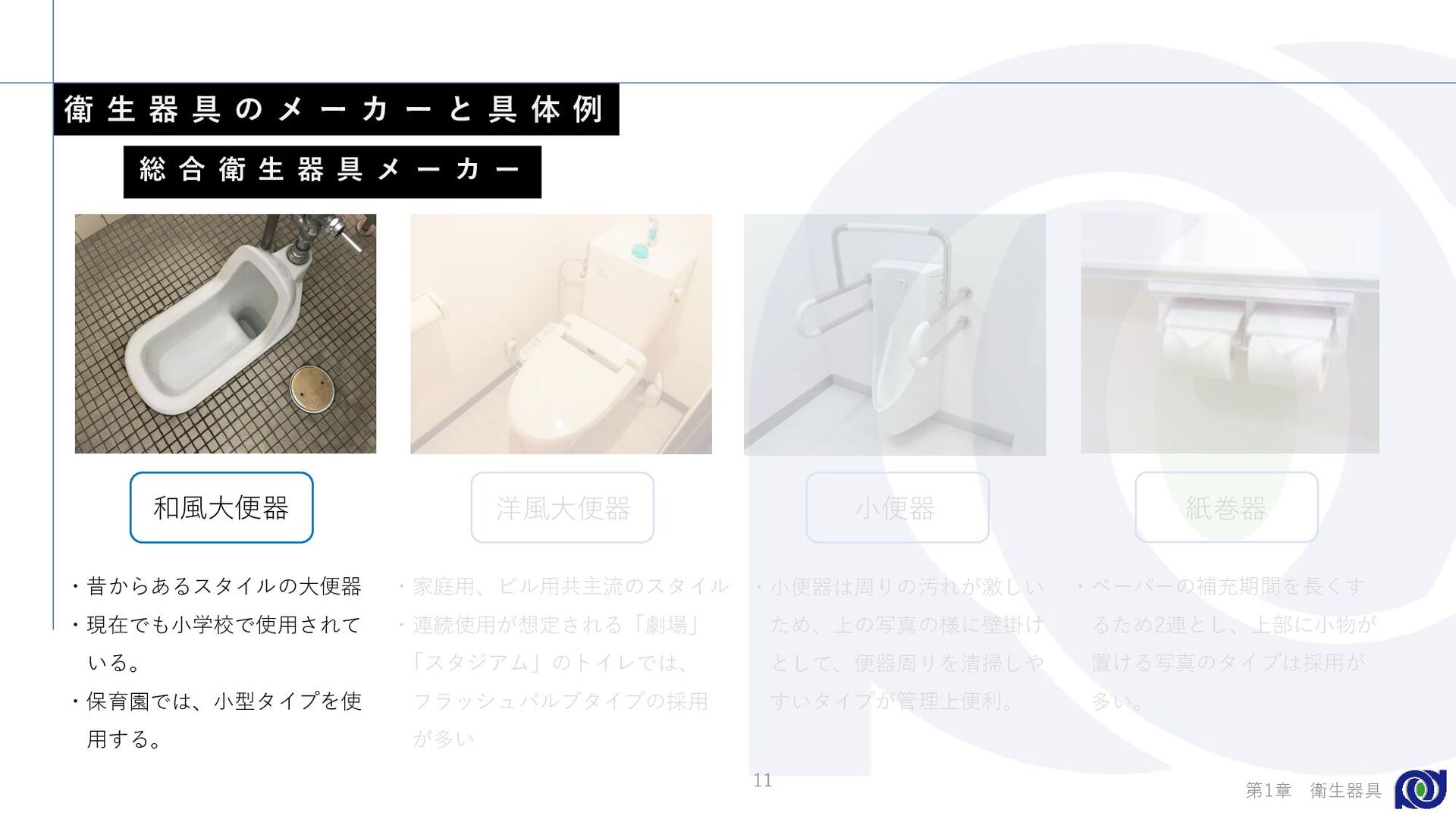

11. 衛 生 器 具 の メ ー カ ー と 具 体 例 和風大便器 洋風大便器 小便器 紙巻器 ・昔からあるスタイルの大便器 ・現在でも小学校で使用されて いる。 ・保育園では、小型タイプを使 用する。 ・家庭用、ビル用共主流のスタイル ・連続使用が想定される「劇場」 「スタジアム」のトイレでは、 フラッシュバルブタイプの採用 が多い ・小便器は周りの汚れが激しい ため、上の写真の様に壁掛け として、便器周りを清掃しや すいタイプが管理上便利。 ・ペーパーの補充期間を長くす るため2連とし、上部に小物が 置ける写真のタイプは採用が 多い。 11 総 合 衛 生 器 具 メ ー カ ー 第1章 衛生器具

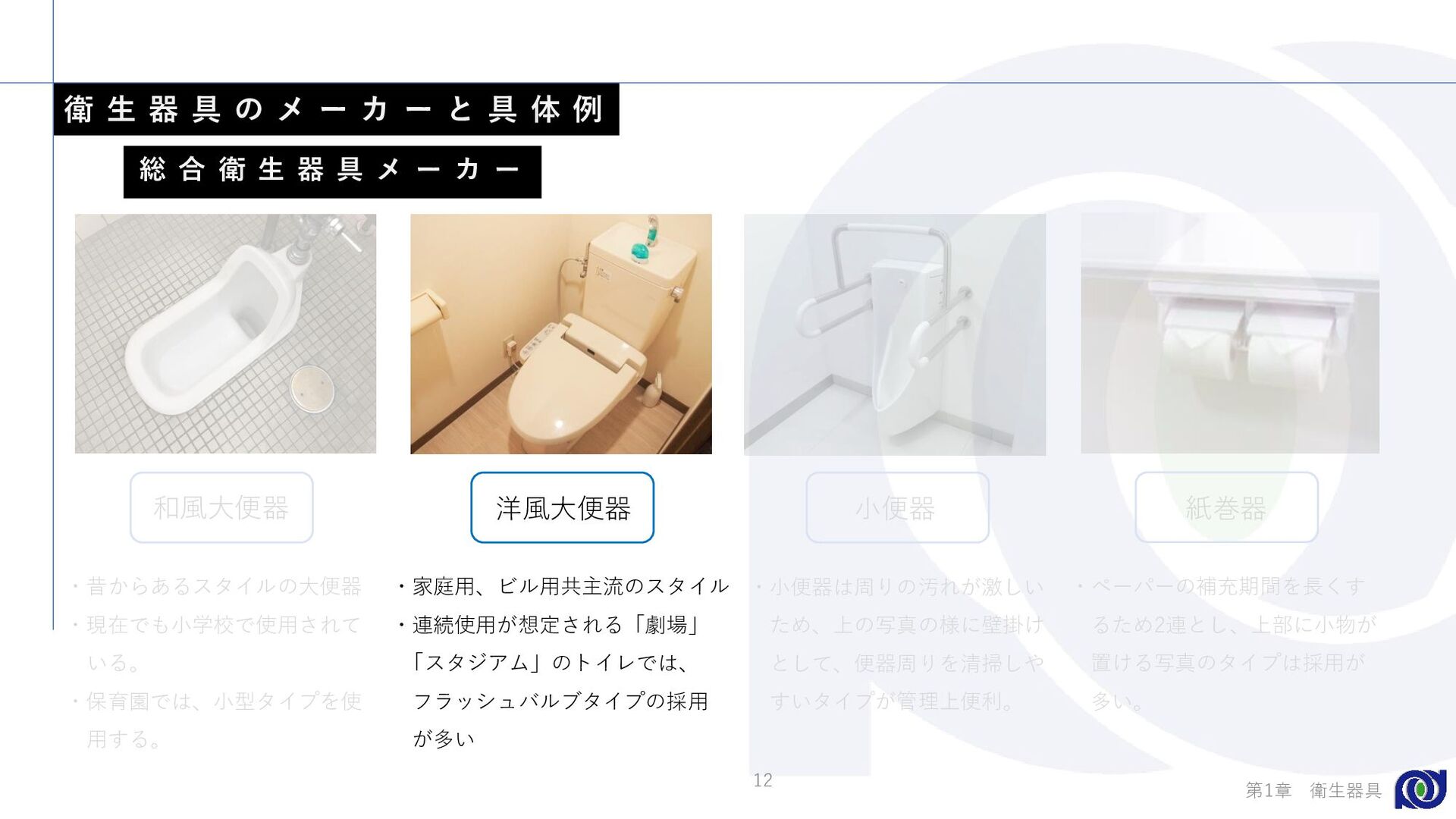

12. 衛 生 器 具 の メ ー カ ー と 具 体 例 和風大便器 洋風大便器 小便器 紙巻器 ・昔からあるスタイルの大便器 ・現在でも小学校で使用されて いる。 ・保育園では、小型タイプを使 用する。 ・家庭用、ビル用共主流のスタイル ・連続使用が想定される「劇場」 「スタジアム」のトイレでは、 フラッシュバルブタイプの採用 が多い ・小便器は周りの汚れが激しい ため、上の写真の様に壁掛け として、便器周りを清掃しや すいタイプが管理上便利。 ・ペーパーの補充期間を長くす るため2連とし、上部に小物が 置ける写真のタイプは採用が 多い。 12 総 合 衛 生 器 具 メ ー カ ー 第1章 衛生器具

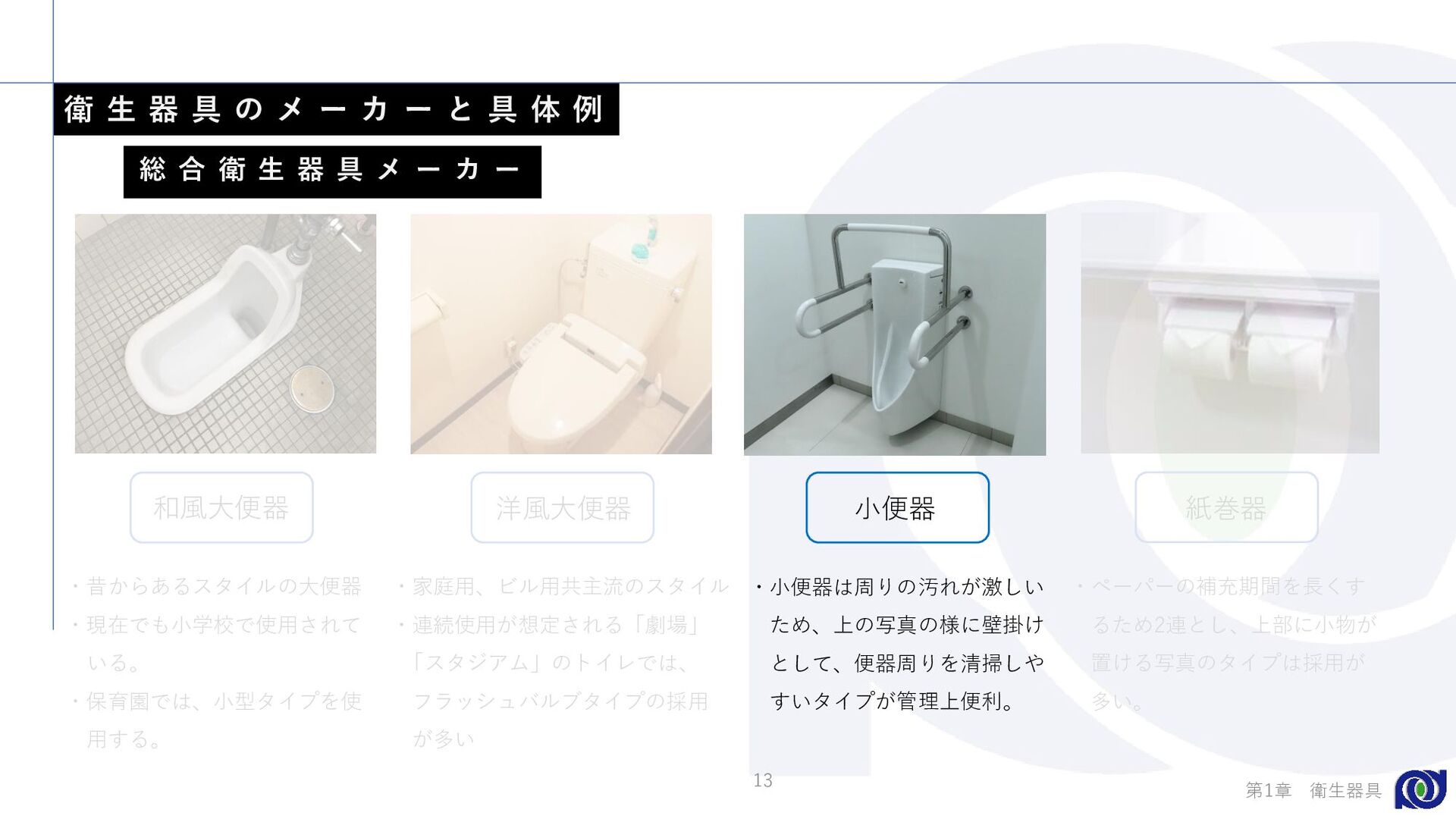

13. 衛 生 器 具 の メ ー カ ー と 具 体 例 和風大便器 洋風大便器 小便器 紙巻器 ・昔からあるスタイルの大便器 ・現在でも小学校で使用されて いる。 ・保育園では、小型タイプを使 用する。 ・家庭用、ビル用共主流のスタイル ・連続使用が想定される「劇場」 「スタジアム」のトイレでは、 フラッシュバルブタイプの採用 が多い ・小便器は周りの汚れが激しい ため、上の写真の様に壁掛け として、便器周りを清掃しや すいタイプが管理上便利。 ・ペーパーの補充期間を長くす るため2連とし、上部に小物が 置ける写真のタイプは採用が 多い。 13 総 合 衛 生 器 具 メ ー カ ー 第1章 衛生器具

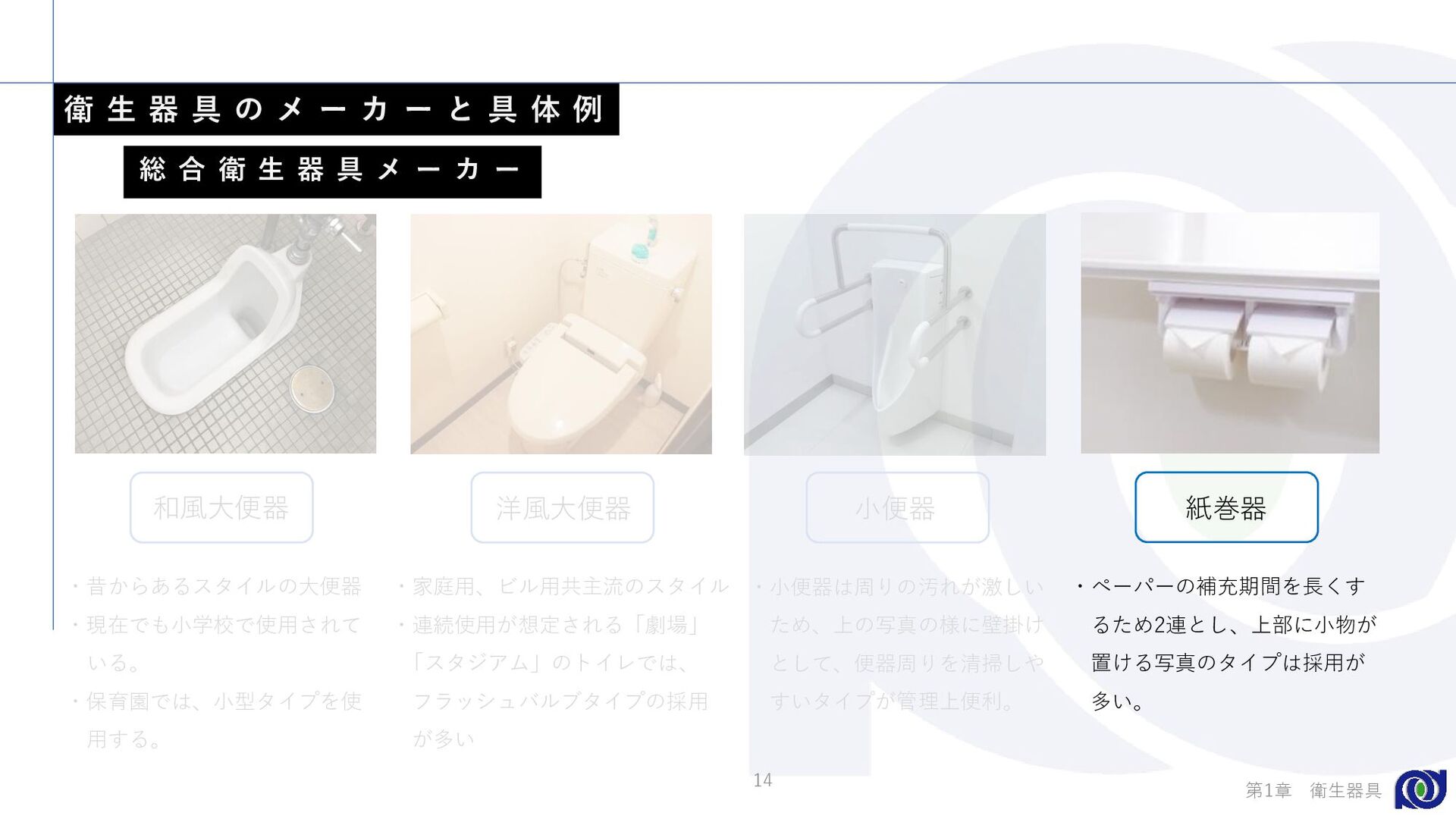

14. 衛 生 器 具 の メ ー カ ー と 具 体 例 和風大便器 洋風大便器 小便器 紙巻器 ・昔からあるスタイルの大便器 ・現在でも小学校で使用されて いる。 ・保育園では、小型タイプを使 用する。 ・家庭用、ビル用共主流のスタイル ・連続使用が想定される「劇場」 「スタジアム」のトイレでは、 フラッシュバルブタイプの採用 が多い ・小便器は周りの汚れが激しい ため、上の写真の様に壁掛け として、便器周りを清掃しや すいタイプが管理上便利。 ・ペーパーの補充期間を長くす るため2連とし、上部に小物が 置ける写真のタイプは採用が 多い。 14 総 合 衛 生 器 具 メ ー カ ー 第1章 衛生器具

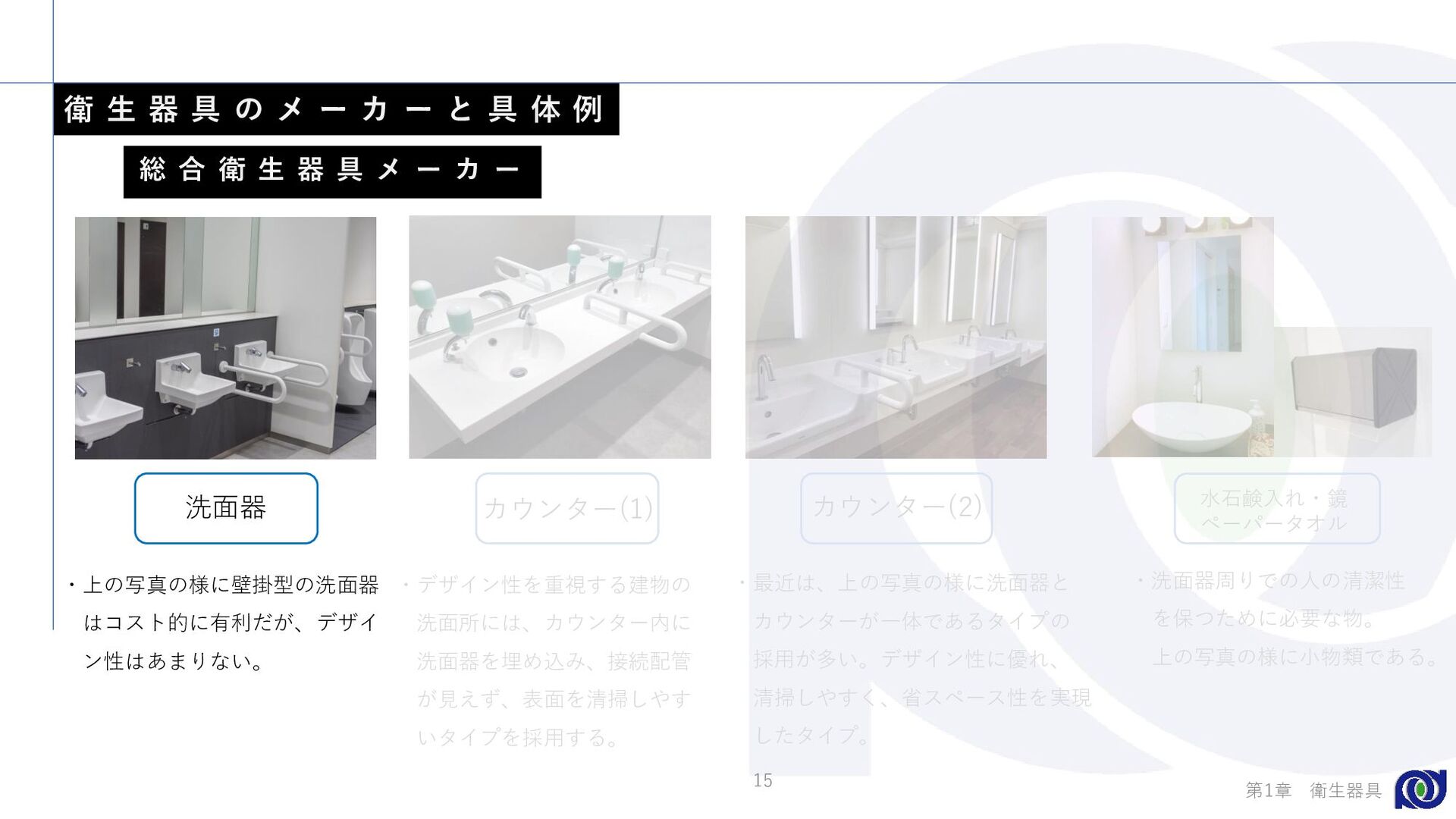

15. 衛 生 器 具 の メ ー カ ー と 具 体 例 総 合 衛 生 器 具 メ ー カ ー 洗面器 カウンター(1) カウンター(2) 水石鹸入れ・鏡 ペーパータオル ・デザイン性を重視する建物の 洗面所には、カウンター内に 洗面器を埋め込み、接続配管 が見えず、表面を清掃しやす いタイプを採用する。 ・上の写真の様に壁掛型の洗面器 はコスト的に有利だが、デザイ ン性はあまりない。 ・最近は、上の写真の様に洗面器と カウンターが一体であるタイプの 採用が多い。デザイン性に優れ、 清掃しやすく、省スペース性を実現 したタイプ。 ・洗面器周りでの人の清潔性 を保つために必要な物。 上の写真の様に小物類である。 第1章 衛生器具 15

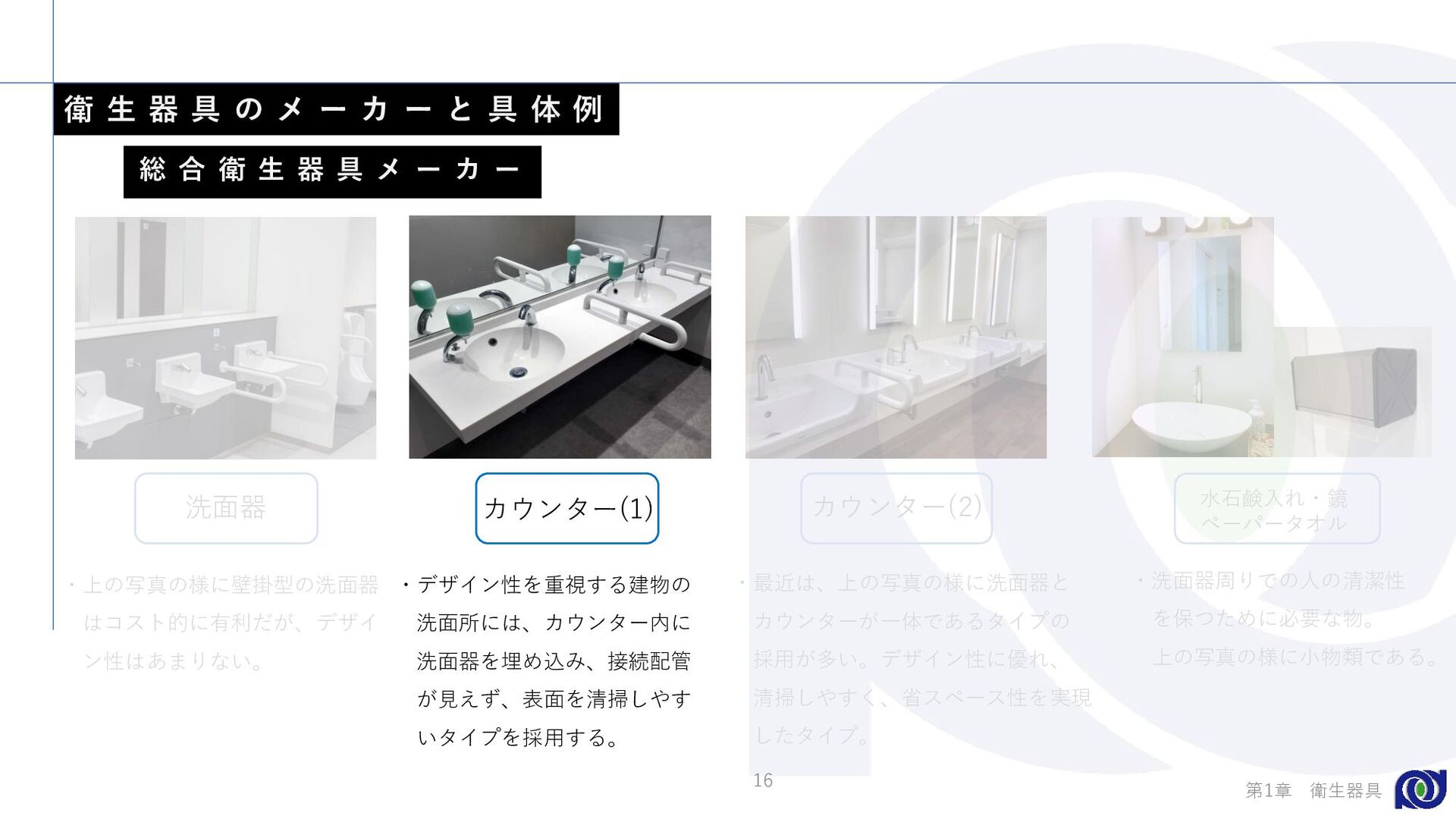

16. 衛 生 器 具 の メ ー カ ー と 具 体 例 総 合 衛 生 器 具 メ ー カ ー 洗面器 カウンター(1) カウンター(2) 水石鹸入れ・鏡 ペーパータオル ・デザイン性を重視する建物の 洗面所には、カウンター内に 洗面器を埋め込み、接続配管 が見えず、表面を清掃しやす いタイプを採用する。 ・上の写真の様に壁掛型の洗面器 はコスト的に有利だが、デザイ ン性はあまりない。 ・最近は、上の写真の様に洗面器と カウンターが一体であるタイプの 採用が多い。デザイン性に優れ、 清掃しやすく、省スペース性を実現 したタイプ。 ・洗面器周りでの人の清潔性 を保つために必要な物。 上の写真の様に小物類である。 第1章 衛生器具 16

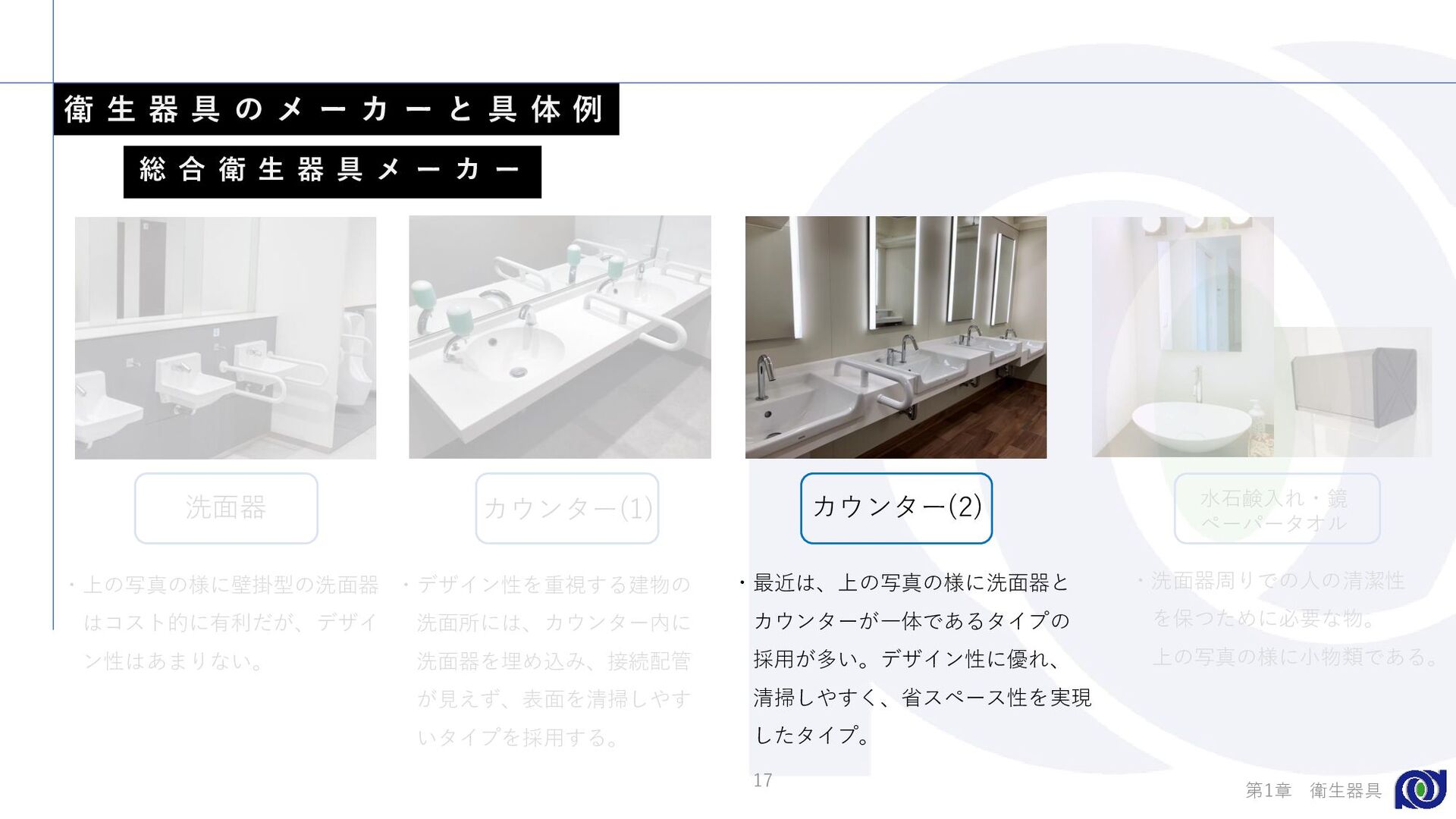

17. 衛 生 器 具 の メ ー カ ー と 具 体 例 総 合 衛 生 器 具 メ ー カ ー 洗面器 カウンター(1) カウンター(2) 水石鹸入れ・鏡 ペーパータオル ・デザイン性を重視する建物の 洗面所には、カウンター内に 洗面器を埋め込み、接続配管 が見えず、表面を清掃しやす いタイプを採用する。 ・上の写真の様に壁掛型の洗面器 はコスト的に有利だが、デザイ ン性はあまりない。 ・最近は、上の写真の様に洗面器と カウンターが一体であるタイプの 採用が多い。デザイン性に優れ、 清掃しやすく、省スペース性を実現 したタイプ。 ・洗面器周りでの人の清潔性 を保つために必要な物。 上の写真の様に小物類である。 第1章 衛生器具 17

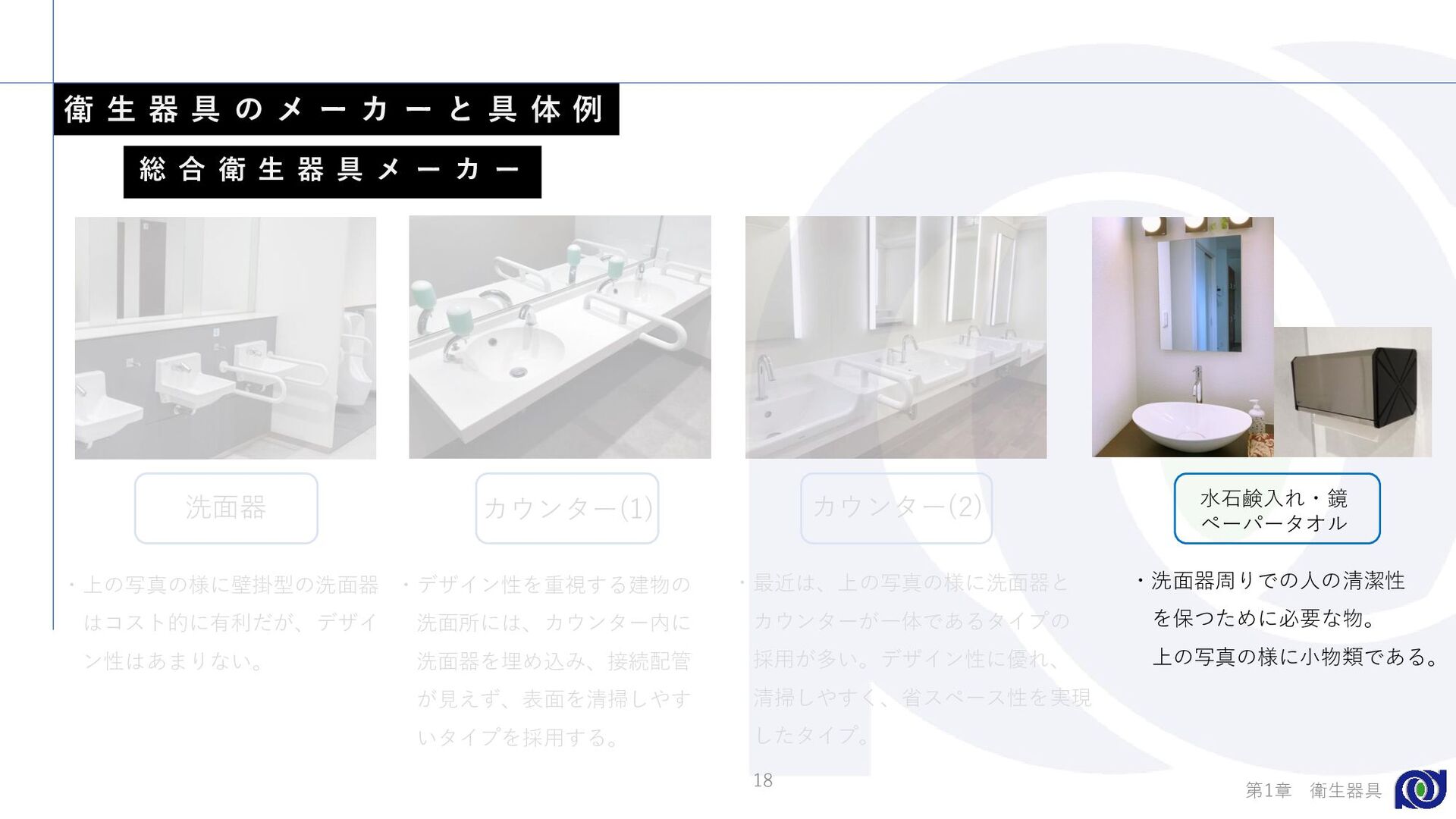

18. 衛 生 器 具 の メ ー カ ー と 具 体 例 総 合 衛 生 器 具 メ ー カ ー 洗面器 カウンター(1) カウンター(2) 水石鹸入れ・鏡 ペーパータオル ・デザイン性を重視する建物の 洗面所には、カウンター内に 洗面器を埋め込み、接続配管 が見えず、表面を清掃しやす いタイプを採用する。 ・上の写真の様に壁掛型の洗面器 はコスト的に有利だが、デザイ ン性はあまりない。 ・最近は、上の写真の様に洗面器と カウンターが一体であるタイプの 採用が多い。デザイン性に優れ、 清掃しやすく、省スペース性を実現 したタイプ。 ・洗面器周りでの人の清潔性 を保つために必要な物。 上の写真の様に小物類である。 第1章 衛生器具 18
19. 0 1 衛 生 器 具 と は 何 か 0 2 衛 生 器 具 の 種 類 0 3 - 1 衛 生 器 具 メ ー カ ー と 具 体 例 ( 1 ) 0 3 - 2 衛 生 器 具 メ ー カ ー と 具 体 例 ( 2 ) I N D E X 0 4 設 計 図 の 衛 生 器 具 リ ス ト の 書 き 方 19 第1章 衛生器具
20. 株式会社カクダイ SANEI株式会社 株式会社KVK GROHE社（独） 株式会社竹村製作所 20 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー 第1章 衛生器具

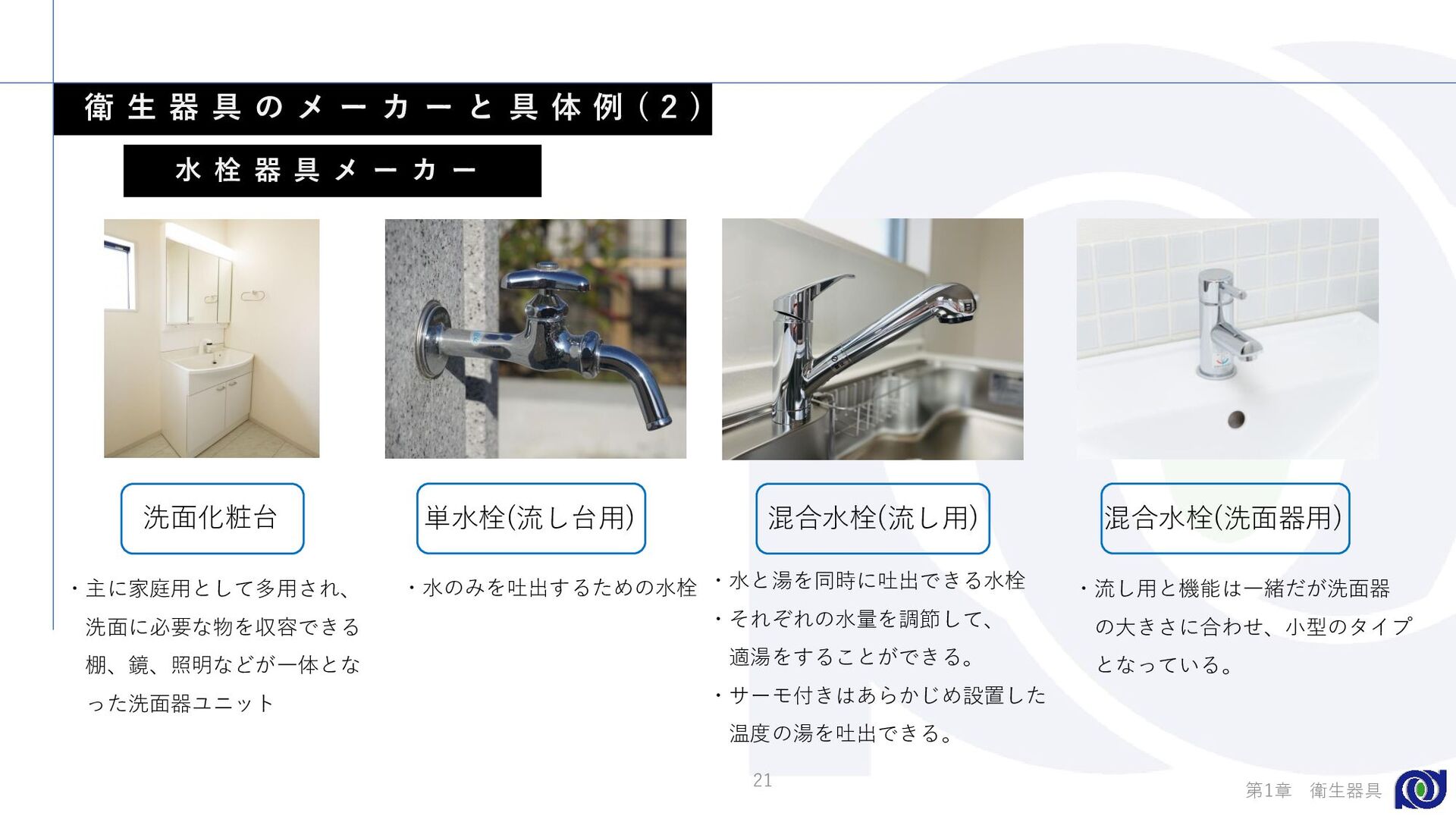

21. 洗面化粧台 単水栓(流し台用) 混合水栓(流し用) 混合水栓(洗面器用) 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー ・主に家庭用として多用され、 洗面に必要な物を収容できる 棚、鏡、照明などが一体とな った洗面器ユニット ・水のみを吐出するための水栓 ・水と湯を同時に吐出できる水栓 ・それぞれの水量を調節して、 適湯をすることができる。 ・サーモ付きはあらかじめ設置した 温度の湯を吐出できる。 ・流し用と機能は一緒だが洗面器 の大きさに合わせ、小型のタイプ となっている。 21 第1章 衛生器具

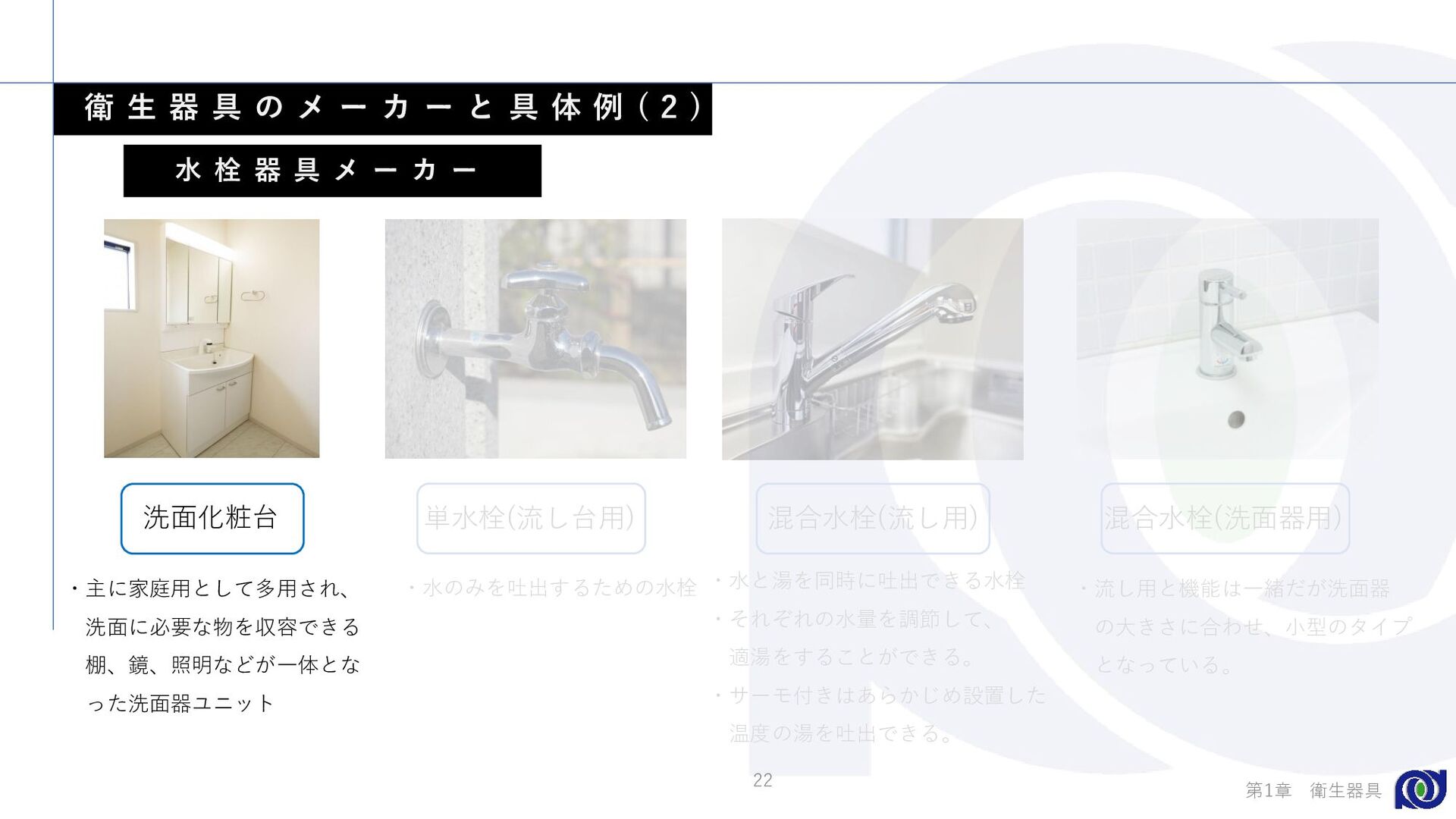

22. 洗面化粧台 単水栓(流し台用) 混合水栓(流し用) 混合水栓(洗面器用) 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー ・主に家庭用として多用され、 洗面に必要な物を収容できる 棚、鏡、照明などが一体とな った洗面器ユニット ・水のみを吐出するための水栓 ・水と湯を同時に吐出できる水栓 ・それぞれの水量を調節して、 適湯をすることができる。 ・サーモ付きはあらかじめ設置した 温度の湯を吐出できる。 ・流し用と機能は一緒だが洗面器 の大きさに合わせ、小型のタイプ となっている。 22 第1章 衛生器具

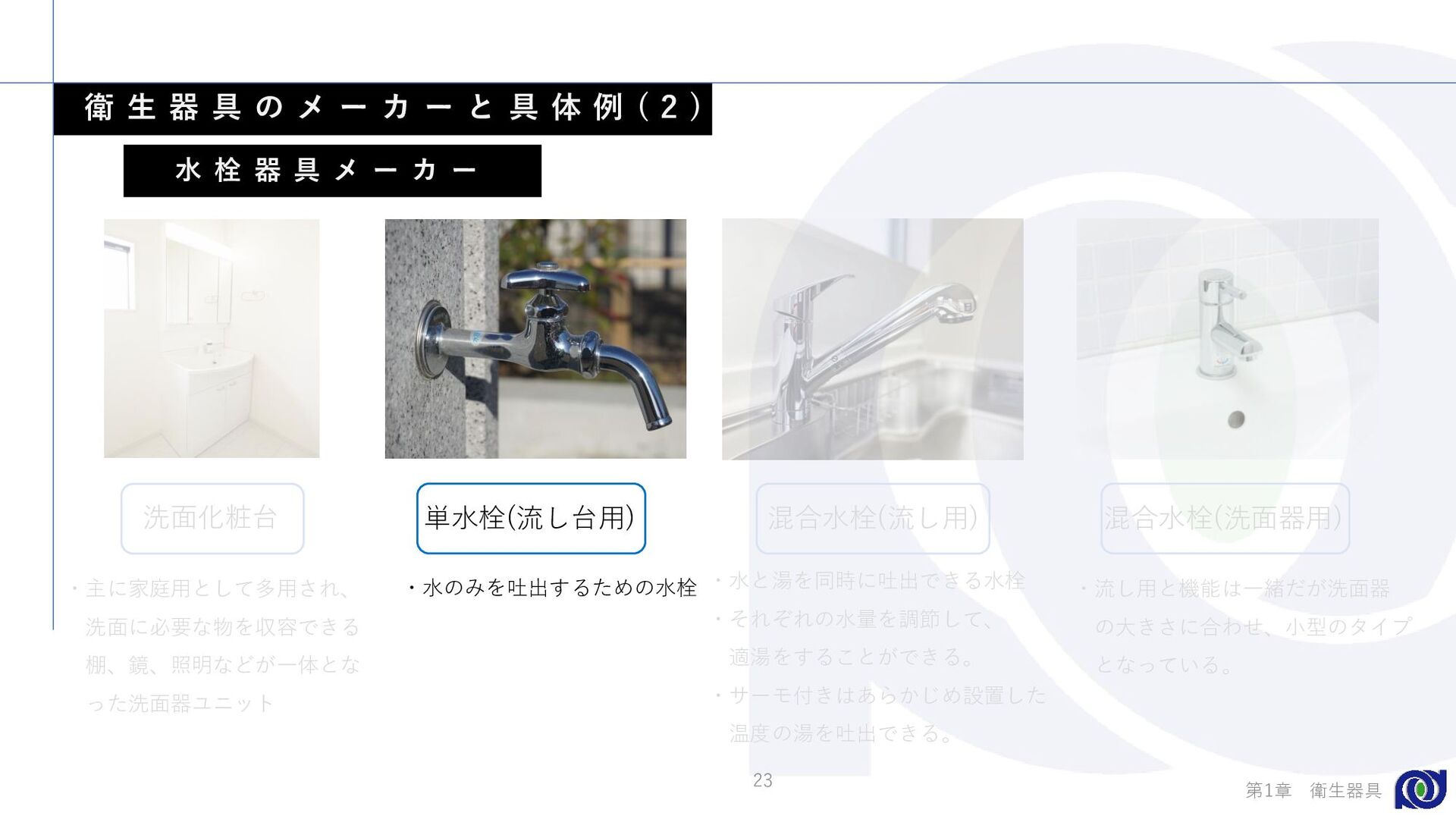

23. 洗面化粧台 単水栓(流し台用) 混合水栓(流し用) 混合水栓(洗面器用) 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー ・主に家庭用として多用され、 洗面に必要な物を収容できる 棚、鏡、照明などが一体とな った洗面器ユニット ・水のみを吐出するための水栓 ・水と湯を同時に吐出できる水栓 ・それぞれの水量を調節して、 適湯をすることができる。 ・サーモ付きはあらかじめ設置した 温度の湯を吐出できる。 ・流し用と機能は一緒だが洗面器 の大きさに合わせ、小型のタイプ となっている。 23 第1章 衛生器具

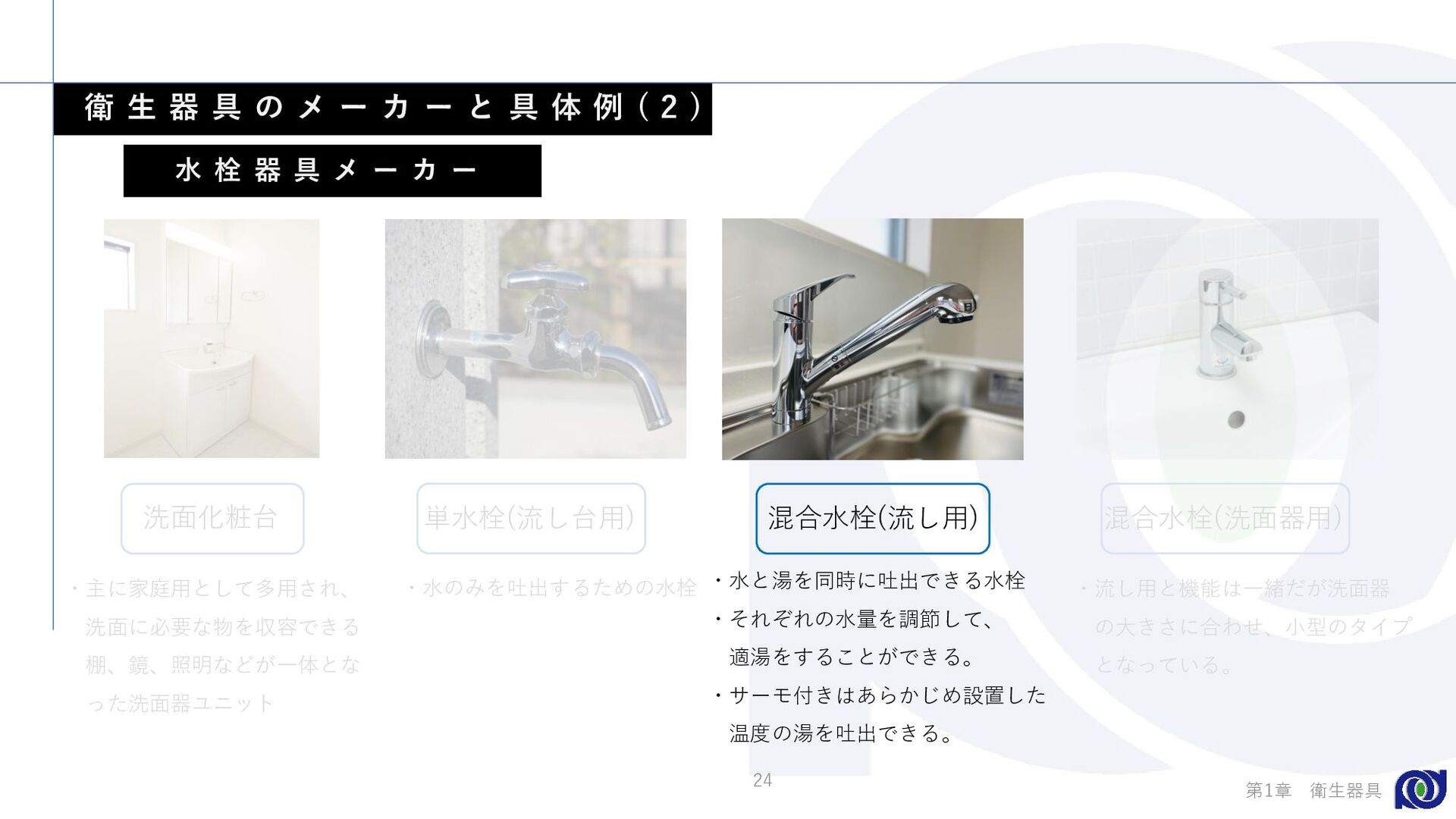

24. 洗面化粧台 単水栓(流し台用) 混合水栓(流し用) 混合水栓(洗面器用) 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー ・主に家庭用として多用され、 洗面に必要な物を収容できる 棚、鏡、照明などが一体とな った洗面器ユニット ・水のみを吐出するための水栓 ・水と湯を同時に吐出できる水栓 ・それぞれの水量を調節して、 適湯をすることができる。 ・サーモ付きはあらかじめ設置した 温度の湯を吐出できる。 ・流し用と機能は一緒だが洗面器 の大きさに合わせ、小型のタイプ となっている。 24 第1章 衛生器具

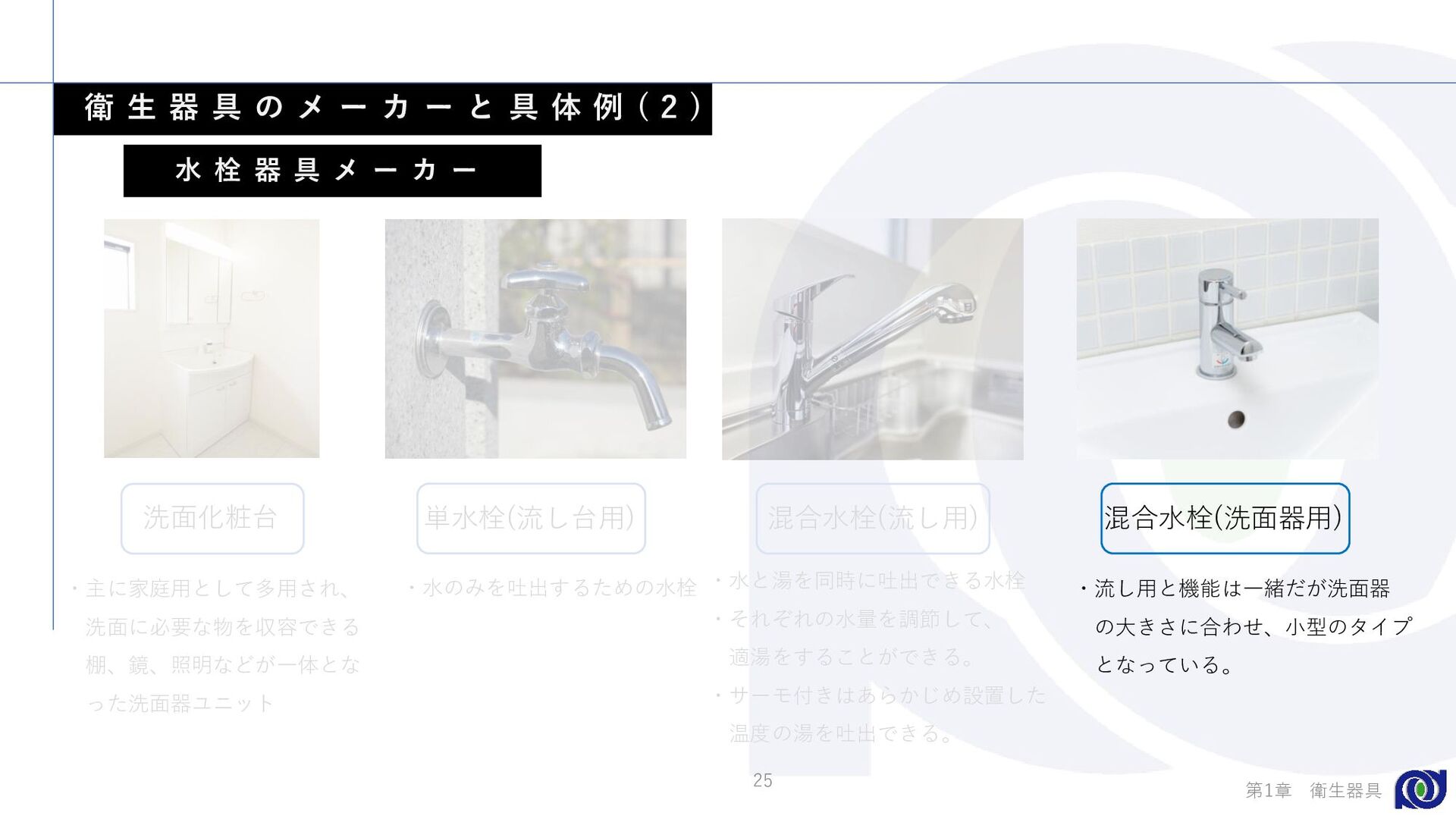

25. 洗面化粧台 単水栓(流し台用) 混合水栓(流し用) 混合水栓(洗面器用) 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー ・主に家庭用として多用され、 洗面に必要な物を収容できる 棚、鏡、照明などが一体とな った洗面器ユニット ・水のみを吐出するための水栓 ・水と湯を同時に吐出できる水栓 ・それぞれの水量を調節して、 適湯をすることができる。 ・サーモ付きはあらかじめ設置した 温度の湯を吐出できる。 ・流し用と機能は一緒だが洗面器 の大きさに合わせ、小型のタイプ となっている。 25 第1章 衛生器具

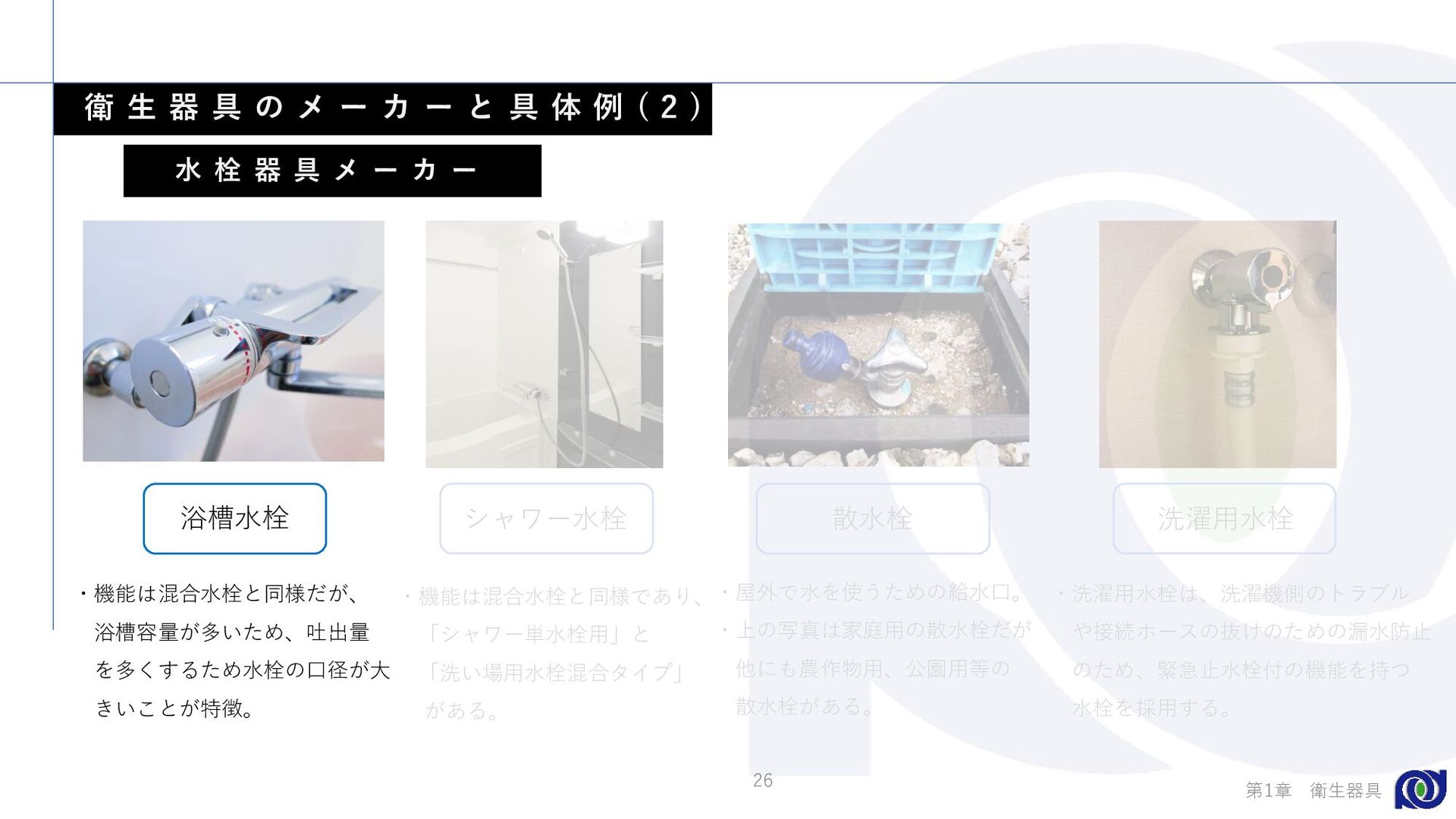

26. 浴槽水栓 シャワー水栓 散水栓 洗濯用水栓 ・機能は混合水栓と同様だが、 浴槽容量が多いため、吐出量 を多くするため水栓の口径が大 きいことが特徴。 ・機能は混合水栓と同様であり、 「シャワー単水栓用」と 「洗い場用水栓混合タイプ」 がある。 ・洗濯用水栓は、洗濯機側のトラブル や接続ホースの抜けのための漏水防止 のため、緊急止水栓付の機能を持つ 水栓を採用する。 ・屋外で水を使うための給水口。 ・上の写真は家庭用の散水栓だが 他にも農作物用、公園用等の 散水栓がある。 26 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー 第1章 衛生器具

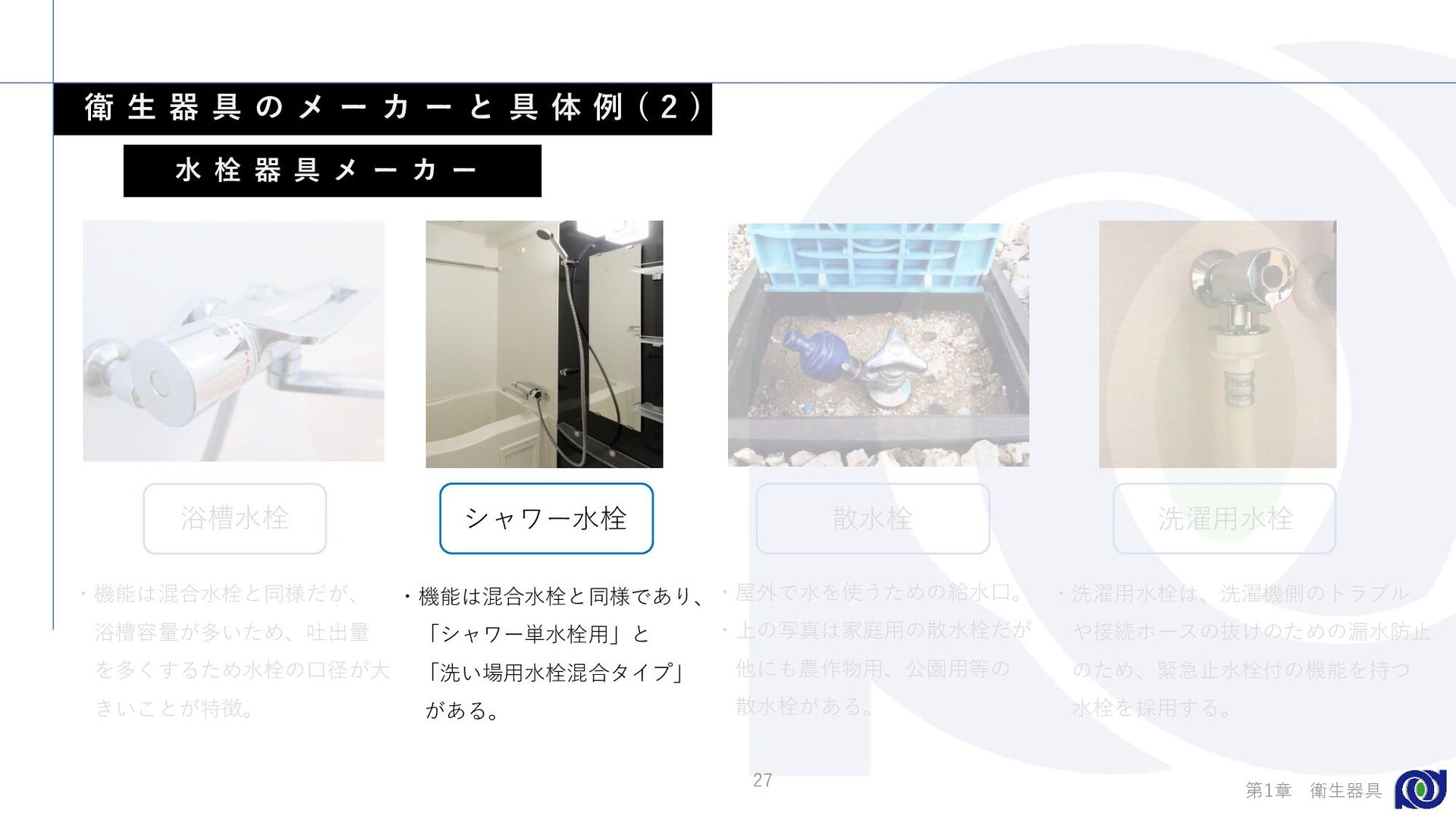

27. 浴槽水栓 シャワー水栓 散水栓 洗濯用水栓 ・機能は混合水栓と同様だが、 浴槽容量が多いため、吐出量 を多くするため水栓の口径が大 きいことが特徴。 ・機能は混合水栓と同様であり、 「シャワー単水栓用」と 「洗い場用水栓混合タイプ」 がある。 ・洗濯用水栓は、洗濯機側のトラブル や接続ホースの抜けのための漏水防止 のため、緊急止水栓付の機能を持つ 水栓を採用する。 ・屋外で水を使うための給水口。 ・上の写真は家庭用の散水栓だが 他にも農作物用、公園用等の 散水栓がある。 27 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー 第1章 衛生器具

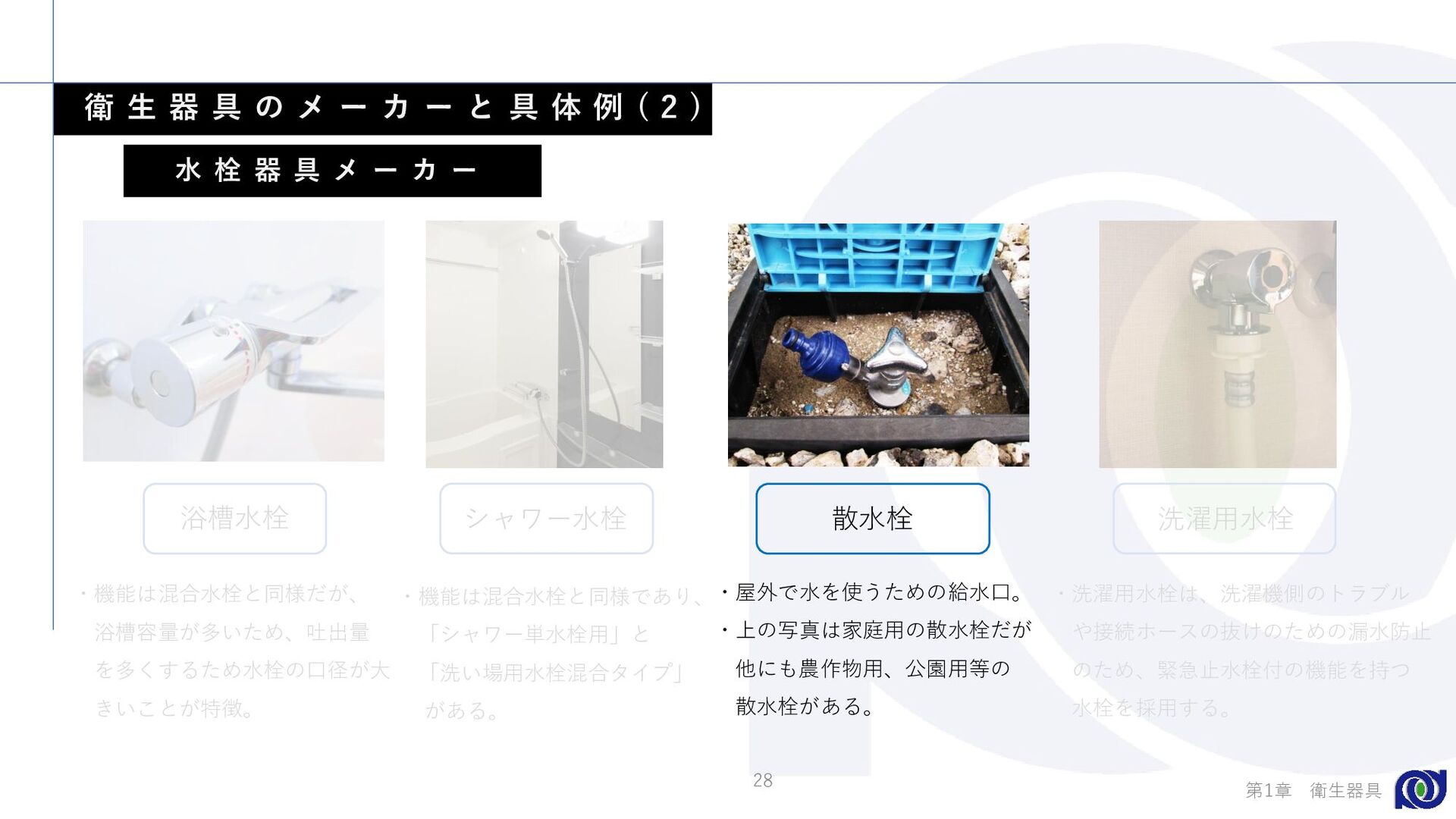

28. 浴槽水栓 シャワー水栓 散水栓 洗濯用水栓 ・機能は混合水栓と同様だが、 浴槽容量が多いため、吐出量 を多くするため水栓の口径が大 きいことが特徴。 ・機能は混合水栓と同様であり、 「シャワー単水栓用」と 「洗い場用水栓混合タイプ」 がある。 ・洗濯用水栓は、洗濯機側のトラブル や接続ホースの抜けのための漏水防止 のため、緊急止水栓付の機能を持つ 水栓を採用する。 ・屋外で水を使うための給水口。 ・上の写真は家庭用の散水栓だが 他にも農作物用、公園用等の 散水栓がある。 28 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー 第1章 衛生器具

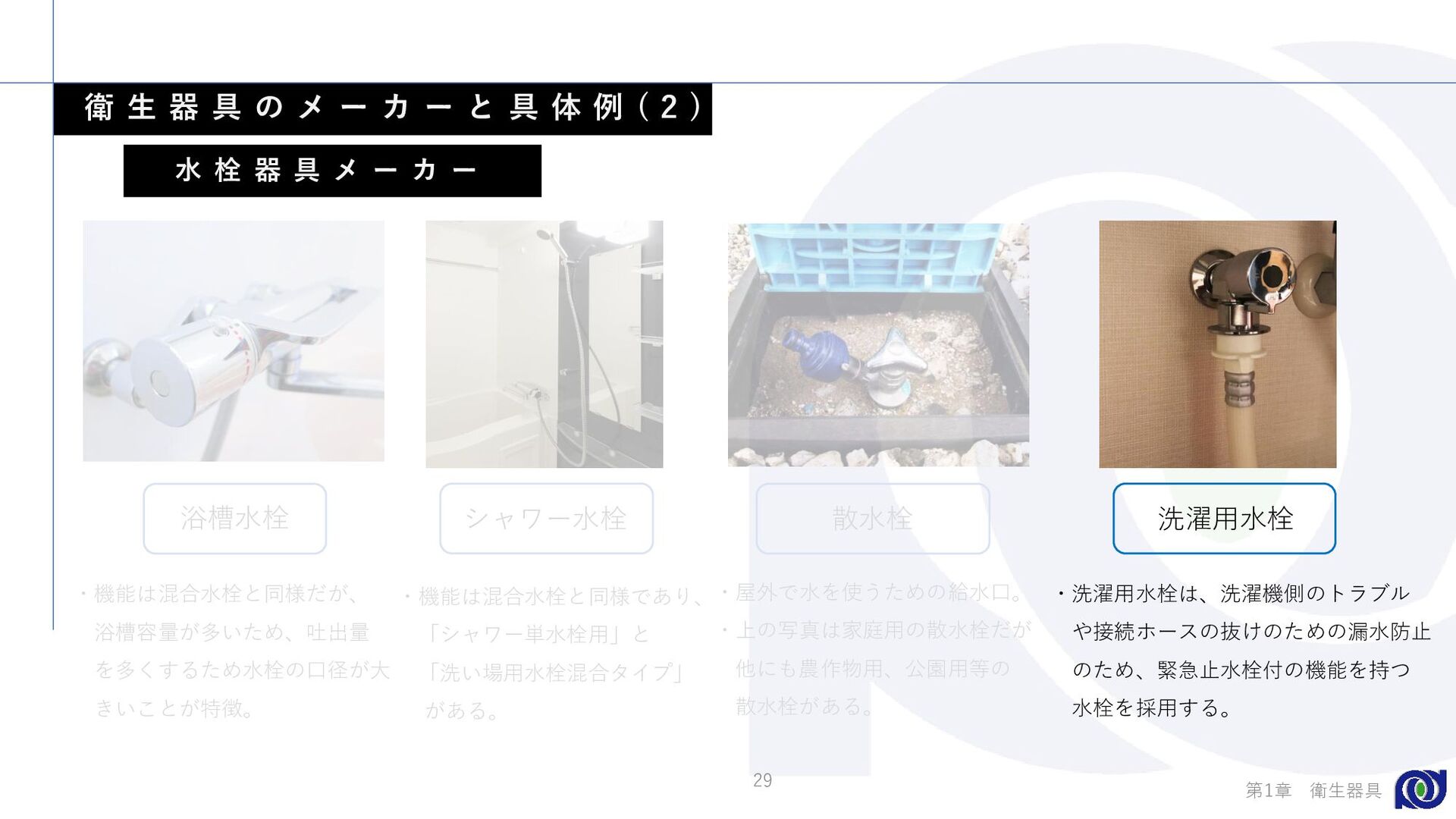

29. 浴槽水栓 シャワー水栓 散水栓 洗濯用水栓 ・機能は混合水栓と同様だが、 浴槽容量が多いため、吐出量 を多くするため水栓の口径が大 きいことが特徴。 ・機能は混合水栓と同様であり、 「シャワー単水栓用」と 「洗い場用水栓混合タイプ」 がある。 ・洗濯用水栓は、洗濯機側のトラブル や接続ホースの抜けのための漏水防止 のため、緊急止水栓付の機能を持つ 水栓を採用する。 ・屋外で水を使うための給水口。 ・上の写真は家庭用の散水栓だが 他にも農作物用、公園用等の 散水栓がある。 29 衛 生 器 具 の メ ー カ ー と 具 体 例 ( 2 ) 水 栓 器 具 メ ー カ ー 第1章 衛生器具

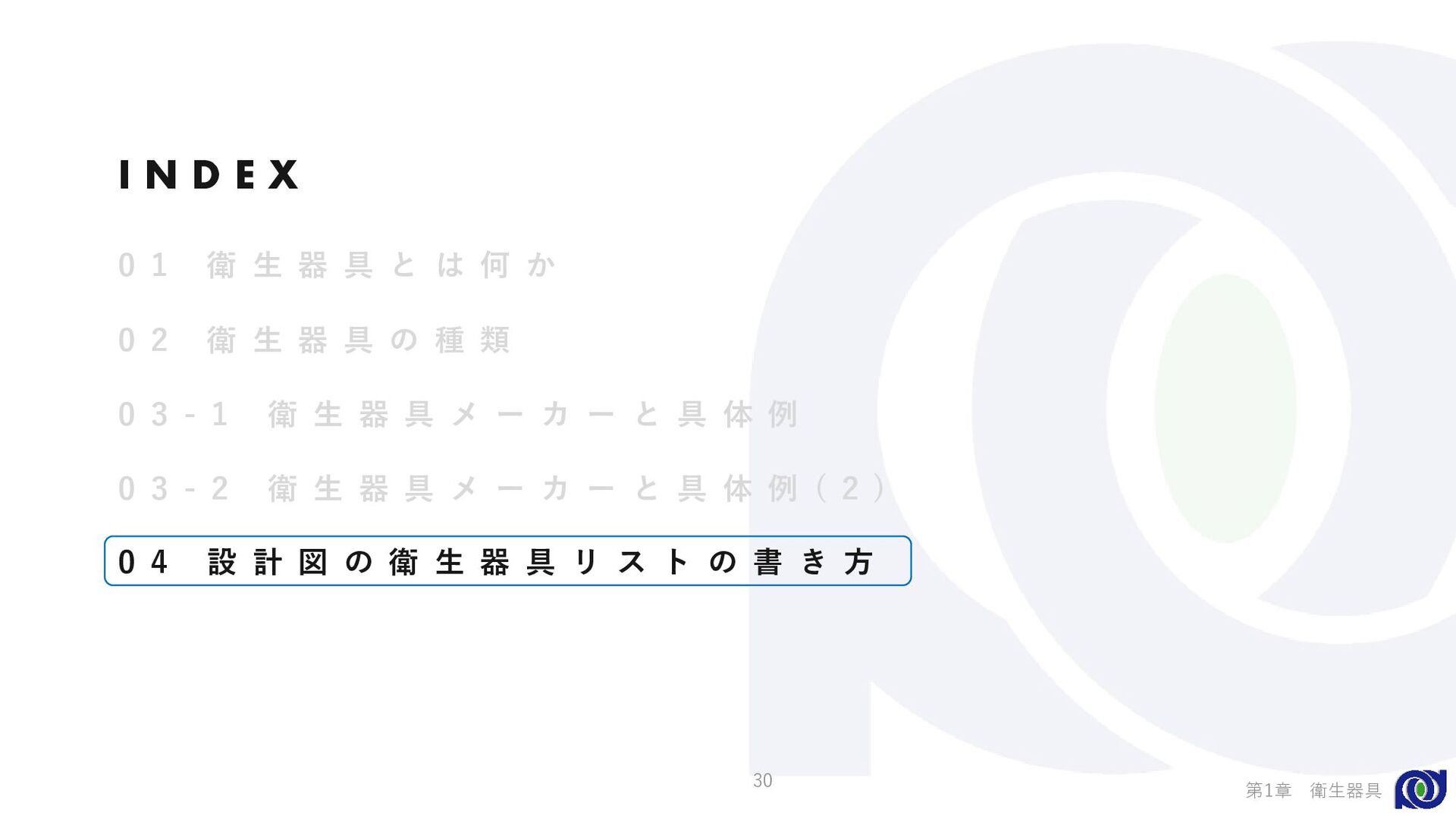

30. 0 1 衛 生 器 具 と は 何 か 0 2 衛 生 器 具 の 種 類 0 3 - 1 衛 生 器 具 メ ー カ ー と 具 体 例 0 3 - 2 衛 生 器 具 メ ー カ ー と 具 体 例 ( 2 ) I N D E X 0 4 設 計 図 の 衛 生 器 具 リ ス ト の 書 き 方 30 第1章 衛生器具
31. 器具名 型番 (メーカー名) 1F 2F 3F 合計 男 子 ト イ レ 女 子 ト イ レ 湯 沸 室 多 目 的 ト イ レ 浴 室 男 子 ト イ レ 女 子 ト イ レ 掃 除 用 具 庫 ラ ウ ン ジ リ フ レ シ ュ ル - ム 男 子 ト イ レ 女 子 ト イ レ 洗 濯 室 厨 房 食 堂 洋用大便器 C-596 2 3 2 3 3 4 17 小便器 UFS800 1 1 2 4 車椅子用大便器 1 1 カウンタ式洗面器 L-680 2 2 2 2 3 3 2 16 上記用カウンター (建築工事) 1 1 1 1 1 1 6 掃除流し SK22 1 1 混合水栓 F-6 1 1 1 3 流し台 (建築工事) 1 1 1 3 （6） バス水栓 F-10 1 1 浴槽 (建築工事) 1 （1） 洗濯機パン 2 2 洗濯水栓 2 2 設 計 図 の 衛 生 器 具 リ ス ト 書 き 方 「器具名」 「メーカー型番」 「設置階」 「設置場所」 「場所毎の数量」「器具毎の合計数量」 衛生器具リストに必要な情報 31 第1章 衛生器具

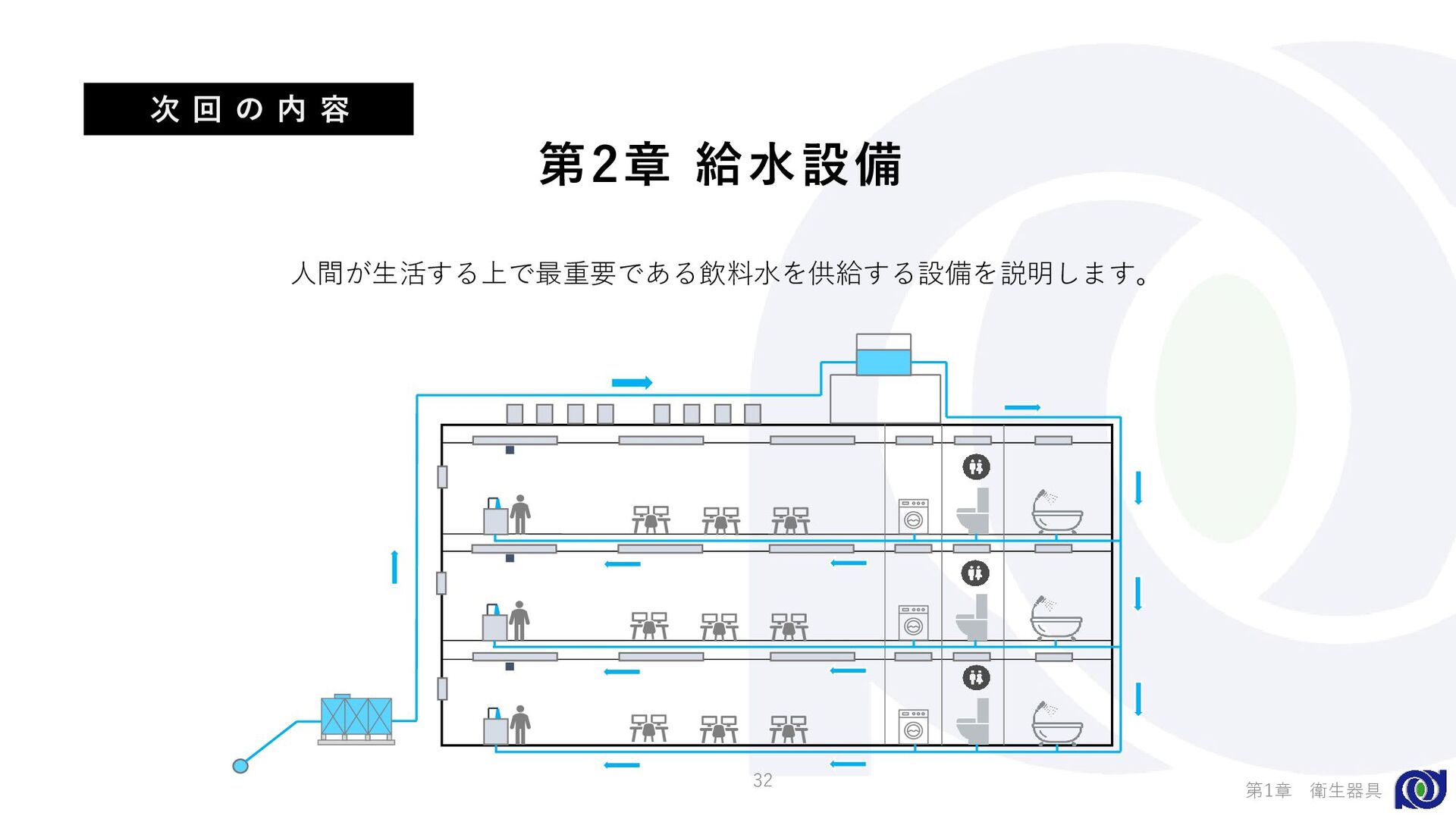

32. 次 回 の 内 容 第2章 給水設備 人間が生活する上で最重要である飲料水を供給する設備を説明します。 32 第1章 衛生器具
33. ありがとうございました
