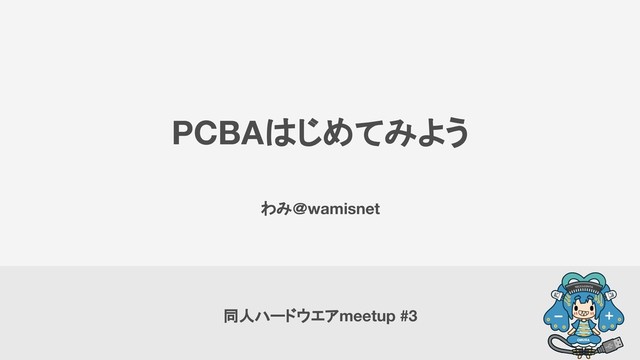

  1. PCBAはじめてみよう
    わみ@wamisnet
    同人ハードウエアmeetup #3

    View Slide

  2. View Slide

  3. https://wamisnet.booth.pm/


    View Slide

  4. https://wamisnet.booth.pm/

    View Slide

  5. PCBA 頼んだ事ある人

    View Slide

  6. PCBAとは


    PCB + Assembly の略


    基板に部品を半田付けする


    リフローなり手はんだなり

    でよしなにつくってくれる



    View Slide

  7. たいがいの基板屋でPCBA

    今回の中国基板屋サミットで出たところのPCBA


    View Slide

  8. どんなデータがいるの?


    ● 部品位置データ

    ● 部品情報

    ● ガーバーデータ(基板情報)

    ● 部品は支給なのか代理購入なのか

    ● 何個いる?PCBの仕様は?など


    View Slide

  9. 部品位置データ

    どの部品をどこに配置するのか




    View Slide

  10. 部品情報

    部品リストとリファレンス名を紐づける



    View Slide

  11. ガーバーデータ

    基板の作成に必要なデータ


    View Slide

  12. やりとりする

    さっきの情報をメールして問題なければ


    見積もりをもらえます!


    NefryBTのElecrowの見積もりを参考に


    View Slide

  13. 見積もり

    個数で結構値段変わってきます



    View Slide

  14. とどくまで…


    大体 1-2ヶ月ぐらいで製造されて届きます


    テストやプログラムの書き込み、

    キッティングなどもお願いすると

    やってくれます


    View Slide

  15. まとめ

    検収はしっかりしましょう。


    PCBAはそんなに高くない(一つ300円程度)

    外部リソースを作って面白いものをつくろう





    View Slide
