誘導結合プラズマ（Inductively Coupled Plasma, ICP）とは、高温のアルゴンプラズマにより試料を励起する方法のことです。励起した試料の原子発光を測定、もしくは励起をイオン化としてMSに利用することで、物質の特定や定量に用います。

Transcript

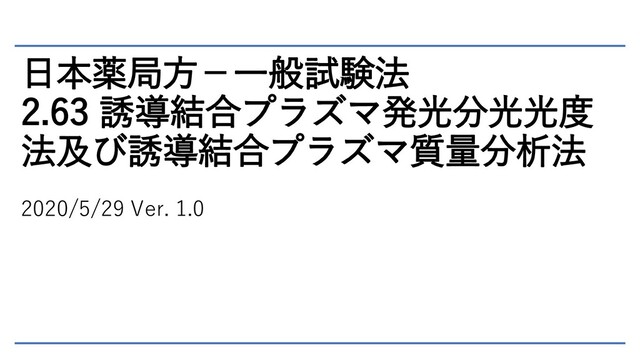

1. 日本薬局方－一般試験法 2.63 誘導結合プラズマ発光分光光度 法及び誘導結合プラズマ質量分析法 2020/5/29 Ver. 1.0
2. 誘導結合プラズマとは？ • Inductively Coupled Plasma（ICP）と呼ばれる • プラズマ中に試料を噴霧し、原子を励起する • 励起による原子発光の解析を行う • 励起された原子をMSで特定する 高温のアルゴンプラズマにより、試料を励起する方法のこと
3. アルゴンプラズマの生成 高周波誘導コイルによる電界中でアルゴンに放電し、生成する 日本分析機器工業会 ICPの原理と応用 https://www.jaima.or.jp/jp/analytical/basic/spectroscopy/icp_2/ • プラズマは超高温（10000K程度） • プラズマ生成装置をプラズマトーチと呼ぶ • プラズマトーチ中に液体試料をスプレーする
4. 励起された電子による発光 電子の励起の解消とともに、発光が起こる • プラズマにより、電子が励起される • 励起エネルギーは熱と光になる ∆ = ℎ = ℎ ΔE: 発光のエネルギー、h: プランク定数、 : 光の波数、λ:光の波長、c: 光速
5. ICP発光分光光度法 電子の励起解消にともなう発光を分光し、測定する方法 • 発光の波長は原子に固有の値となる • 分光計で発光の波長を測り、物質を特定する • 発光強度から物質量を定量する
6. ICP質量分析法（ICP-MS） プラズマで励起した原子イオンの質量分析を行う方法 • 質量分析法のイオン化部にICPを利用する • 分離法は質量分析法と同じ • 感度が高く、同位体を分離できる
7. ICP発光分光光度計の装置 励起源部、試料導入部、発光部、分光部、測光部から成る • 励起源部はガス・電気の供給源のこと • 試料導入部は噴霧のネブライザーと噴霧室を指す • 発光部はプラズマトーチのこと • 分光部以降は分光吸光光度計とほぼ同等
8. ICP-MSの装置 質量分析計のイオン化部をプラズマトーチに置き換えたもの • イオンを導入するためのインターフェイス部がある • イオンを収束させるイオンレンズ部を持つ • 質量分離は4重極型が一般的
9. 試料の前調整 試料は基本的に原子で、有機物は灰化する • 有機物は乾式灰化法、湿式分解法で処理する • 少量の硝酸/塩酸に溶かして調製する • 有機溶媒中の炭素を除くため、酸素を導入することもある
10. 分光計の校正と最適化 分光計は規定の元素で校正する • ヒ素（193.696 nm） • マンガン（257.610 nm） • 銅（324.754 nm） • バリウム（455.403 nm） 操作条件は測定前に最適化する • 磁界の高周波出力 • アルゴンガスの流量 • プラズマの測定位置 • 溶液の吸い上げ速度 • 光軸 • 積分時間
11. ICP発光分光法の干渉 共存成分やマトリックスが測定結果に影響を与えること • 非分光干渉と分光干渉がある • 非分光干渉には物理干渉とイオン化干渉がある • 噴霧の状態が結果に影響を与えることを物理干渉と呼ぶ • イオン化の効率が影響を受けることをイオン化干渉と呼ぶ • 発光スペクトルが重なることを分光干渉と呼ぶ
12. ICP-MSの性能評価と最適化 分光光度計と同様に、ICP-MSでも最適化が必要となる 質量真度と質量分解能を性能として評価する 質量真度は±0.2%、分解能はピークの10%の高さの幅が0.9以下が望ましい 操作条件を測定前に最適化する 感度、バックグラウンド、酸化物イオン/二価イオン生成比を最適化する
13. ICP-MSの干渉 ICP-MSにも干渉がある • スペクトル干渉と非スペクトル干渉がある • スペクトルの重なりをスペクトル干渉と呼ぶ • 物理・イオン化・マトリックス干渉がある • 共存元素により対象元素の測定数が減ることをマトリックス 干渉と呼ぶ
14. システム適合性と再現性 測定前に直線性・再現性を確認しておく • 検量線を引き、相関係数が0.99以上であることを確認 • 6回試験を繰り返し、相対標準偏差を確認する （定量であれば3％、純度であれば5%以下であること）
15. 分析方法 分析法には定性分析と定量分析がある 定性分析 試料に含まれる元素の種類を特定すること （不純物プロファイル分析を含む） 定量分析 試料に含まれる元素の種類とその量を特定すること
16. 定量分析の方法 定量分析の計算法には以下のものがある • 検量線法 • 内標準法 • 標準添加法 • 同位体希釈法 同位体希釈法では、天然と異なる同位体比を持つ標準を添加し、 計算する
17. 注意点 ICPに使う試薬・水には指定がある • 水の導電率は1 μs/cm以下 • 試薬はICP用の高品質のものを使用 • アルゴンガスの純度は99.99%以上 • 標準液は局方・公的機関が提供するものを用いる
