巻ける電光掲示板の開発 / RolBo_info2023

Transcript

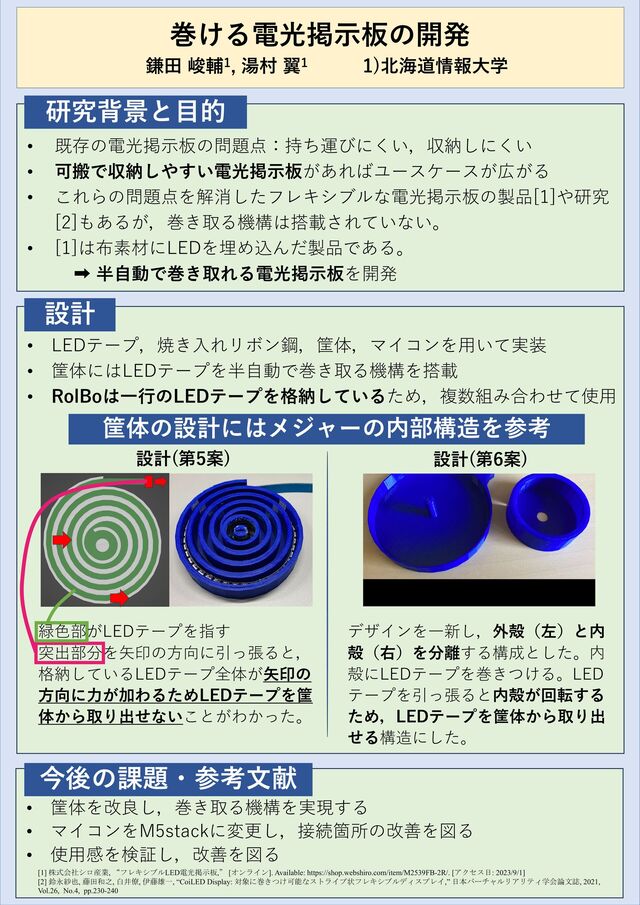

1. 鎌⽥ 峻輔1, 湯村 翼1 1)北海道情報⼤学 巻ける電光掲⽰板の開発 • 既存の電光掲⽰板の問題点：持ち運びにくい，収納しにくい • 可搬で収納しやすい電光掲⽰板があればユースケースが広がる • これらの問題点を解消したフレキシブルな電光掲⽰板の製品[1]や研究 [2]もあるが，巻き取る機構は搭載されていない。 • [1]は布素材にLEDを埋め込んだ製品である。 研究背景と⽬的 設計 ➡ 半⾃動で巻き取れる電光掲⽰板を開発 • LEDテープ，焼き⼊れリボン鋼，筐体，マイコンを⽤いて実装 • 筐体にはLEDテープを半⾃動で巻き取る機構を搭載 • RolBoは⼀⾏のLEDテープを格納しているため，複数組み合わせて使⽤ • 筐体を改良し，巻き取る機構を実現する • マイコンをM5stackに変更し，接続箇所の改善を図る • 使⽤感を検証し，改善を図る 今後の課題・参考⽂献 筐体の設計にはメジャーの内部構造を参考 デザインを⼀新し，外殻（左）と内 殻（右）を分離する構成とした。内 殻にLEDテープを巻きつける。LED テープを引っ張ると内殻が回転する ため，LEDテープを筐体から取り出 せる構造にした。 設計(第6案) 設計(第5案) 緑⾊部がLEDテープを指す 突出部分を⽮印の⽅向に引っ張ると， 格納しているLEDテープ全体が⽮印の ⽅向に⼒が加わるためLEDテープを筐 体から取り出せないことがわかった。 [1] 株式会社シロ産業, “フレキシブルLED電光掲示板,” [オンライン]. Available: https://shop.webshiro.com/item/M2539FB-2R/. [アクセス日: 2023/9/1] [2] 鈴永紗也, 藤田和之, 白井僚, 伊藤雄一, “CoiLED Display: 対象に巻きつけ可能なストライプ状フレキシブルディスプレイ,” 日本バーチャルリアリティ学会論文誌, 2021, Vol.26, No.4, pp.230-240
