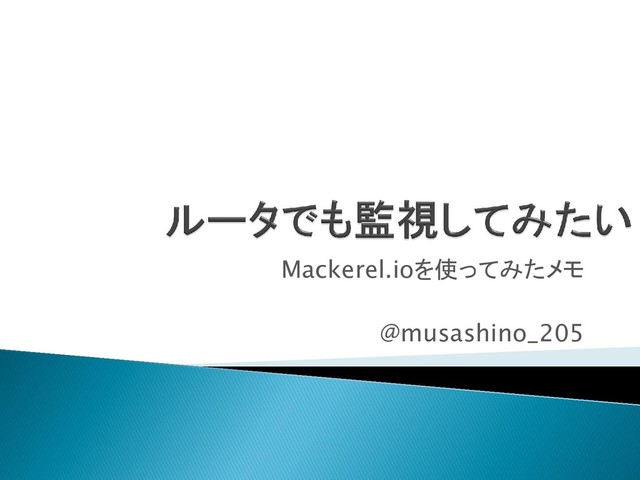

1. Mackerel.ioを使ってみたメモ @musashino_205
2.  HN: 武蔵野 / 大破 ◦ musashino_205 ◦ musashino205 @mstdn.maud.io ◦ 詳細はWebで  https://大破.net/  就活に向けて色々準備中 ◦ 生活習慣とか…
3.  法律面での注意 ◦ 市販のルータにサードパーティー製ファームウェアをインス トールして電波を出す場合、  技適表示が無効となる “改造” に該当する場合がある ◦ 原則として搭載されている無線機能は使用せず、有線機とし て使用する  法律を守って楽しいHackを！
4. BusyBox v1.31.0 () built-in shell (ash) _______ ________ __ | |.-----.-----.-----.| | | |.----.| |_ | - || _ | -__| || | | || _|| _| |_______|| __|_____|__|__||________||__| |____| |__| W I R E L E S S F R E E D O M ----------------------------------------------------- OpenWrt SNAPSHOT, r0+11395-49a1216356 ----------------------------------------------------- root@OpenWrt:~#
5.  エンドユーザー視点: ◦ （ルータを中心とした） 組込デバイス向けLinuxディストリ ビューション  お役御免になったルータを再活用  中古ルータで安価にネットワーク構築  etc...
6.  開発者視点: ◦ 組込デバイス向け開発環境  Cross-Compile用toolchain (gcc, musl, ...) のダウンロード、 コンパイル、構築  Kernelのコンパイル  Rootfs (squashfs, ext4, その他)作成  デバイス毎に適したファームウェア生成  etc...  デバイスを選択後、 “make” 一発で全部やってくれる  SoCベンダ等のSDKでOpenWrtを利用したものがチラホラ
7.  原則としてLTSを使用 ◦ 現在使用されているのは3種（2019/11/21現在）  include/kernel-version.mk  4.9.202  4.14.154  4.19.84 ◦ 4.19の次は5.4になるかも  [OpenWrt-Devel] v5.4 as next kernel http://lists.infradead.org/pipermail/openwrt-devel/2019-October/019610.html
8.  https://openwrt.org/releases/  RCリリース ◦ OpenWrt 19.07シリーズ: 19.07.0-rc1  Kernel, toolchain, 基幹パッケージなど全体的なアップデート  新target: ath79  ar71xxを置き換えるtarget (Atheros/Qualcomm Atheros SoC)  遅れに遅れたがようやくRCが出た  最新リリース ◦ OpenWrt 18.06シリーズ: 18.06.5  18.06.4までの脆弱性修正が中心（LuCI, musl, hostapdその他）
9.  最近サポートを投げ込んだ機種 （OSC 2019 Tokyo/Spring以降） ◦ I-O DATA  WN-AC733GR3  WN-AC1600DGR3 (DGR2のサポートと統合）  WNPR2600G ◦ NEC  WG1200CR  その他既存サポートの修正など
10.  サポート作業中 ◦ BUFFALO  WSR-2533DHPL  WSR-2533DHP2 ◦ ELECOM  WRC-733GHBK  WRC-1167GHBK2-I  WRC-1167FS ◦ I-O DATA  WN-AX1167GR2 （PRオープン済）  WN-DX1167R （PRオープン済）
11.  OpenWrt用ビルド機更改 ◦ Core i5 3570K => Ryzen 5 3400G
12.  ジャンク L2インテリジェントスイッチ入手 (16+1port) ◦ Abaniact AML2-17GP  ¥1,500 + 税  パスワード掛かったまま  Resetボタンはハードウェアリセット（電源的なリセット）のみ  筐体開けてシリアルコンソール (UART) から全て初期化できた  https://memo205.wordpress.com/2019/10/17/aml2-17gp/
14.  監視ソリューション  説明は省略、公式サイトを参照  https://mackerel.io
15.  公式エージェント: mackerel-agent ◦ Go言語  公式で配布されているバイナリは以下の種類のみ https://github.com/mackerelio/mackerel-agent/releases アーキテクチャ 備考 386 amd64 arm • WZR-900DHP (BCM47801) でも動作 arm64 mips • big-endian • Softfloatサポート無し （FPU非搭載環境で動作しない）
16.  公式エージェントはOpenWrtのパッケージ化済 ◦ https://github.com/taiha/taiha-pkgs  mackerel ◦ ビルドターゲット（SoC, デバイス）のに合わせ、自動的にアー キテクチャやSoftfloat対応を選択  ルータ向けMIPS SoCではFPUを搭載しない場合がほとんど  OpenWrtではデフォルトでKernelのFPUエミュレータが無効  有効化は自前でのビルドが必要で手間  GoのSoftfloatにより代替
17.  公式エージェントはバイナリサイズが大きい  一般的なルータのFlash容量には厳しい場合も ◦ ルータのFlash容量（現行世代周辺） ◦ 注:  もちろんmackerel-agentは元々ルータでの動作は想定外 ローエンド～ミドルレンジ ハイエンド～ 8 MB, 16 MBなど 32 MB, 128MB, それ以上 公式MIPSバイナリ 8.34 MB 不要なコード削除, デバッグ情報strip, upx圧縮 (-7) 2.22 MB （上に加えて -7の代わりに）--brute (最大圧縮) 1.54 MB
18. 機種 Flash容量 • ETG3-R • WG1200CR • WRC-1167GHBK2-I 8 MB • WN-AX1167GR • WRC-1167GHBK2-S • WSR-1166DHPx 16 MB • VR500 • WG2600HP • WZR-HP-G450H 32 MB • WN-DX1167R • WZR-900DHP(2) 128 MB • WXR-2533DHP 4 MB(NOR) + 256 MB(NAND) （実使用は128MB）
19.  シェルスクリプトでminimalなエージェントを作ってみよう ◦ Mackerel API ドキュメント (v0) - Mackerelヘルプ https://mackerel.io/ja/api-docs/ ◦ メトリック仕様 - Mackerelヘルプ https://mackerel.io/ja/docs/entry/spec/metrics ◦ 一定間隔（60秒）毎にシステム情報を収集、JSON化してcurlに よってポスト ◦ システム情報の収集とJSON化はOpenWrtのシステムを利用  ubus (OpenWrt micro bus architecture)  jshn (JSON Shell Notation)
20.  作った  が  重い ◦ システム情報取得でコマンド大量に叩いたり、取得したデー タの整形、CPU使用率や転送バイト差分等の計算で負荷が かかりやすい ◦ シェルベースの関係で仕方なさそう
21.  そこで ◦ シェルスクリプトとCのプログラムで役割分担  OpenWrtのライブラリ ◦ libubus（システム情報） ◦ libubox（データ処理ツール類） ◦ libblobmsg-json（JSON生成等） シェルスクリプト C • ネットワーク周り （Mackerel.ioへの投稿） • 等間隔での投稿 • システム情報取得 • データ算出 • 投稿用JSON生成
22.  C言語の学習も兼ねて作成 ◦ https://github.com/taiha/taiha-pkgs  ma-sh  とにかく書いたので色々ごちゃごちゃ ◦ ホストのシステム情報取得からJSONの生成まで低負荷でで きるように ◦ 実際の動作検証と改善はこれから
23.  今後 ◦ プラグインのサポート ◦ そのうち全てCに押し込めるようにしたい  公式mackerel-agent (Go) の移植性は何だったのか ◦ 安定性や信頼性の向上 ◦ 他の複数ルータのシステム情報の収集/投稿を１台が行える ように？  SoCのパワーがある機種で他のルータのシステム情報も収集し JSON生成して投稿
24.  ご清聴ありがとうございました。  ３０６教室で展示中です ◦ openwrt.jp（仮）  この後オマケ
25.  OpenWrt公式サイト  https://openwrt.org/  OpenWrtリポジトリ  https://git.openwrt.org/?p=openwrt/openwrt.git  ミラー: https://github.com/openwrt/openwrt  TechInfoDepot Wiki ◦ ルータ, SoC情報等（旧WikiDevi代替）  http://en.techinfodepot.shoutwiki.com/  srchack.org (@srchack氏)  http://www.srchack.org/  DD-WRT OpenWrt 適材適所で使いたい人向け @ ウィキ ◦ 有志による情報まとめ  https://www57.atwiki.jp/ddwrt_openwrt/
26.  OpenWrtビルド鯖 ◦ 大破.netのJenkinsにて使用  https://taiha.net/jenkins ◦ Core i5 3570Kの旧環境ではHDDで障害多発、耐えられず 更改 ◦ 個人的に初のAMD環境  予算の関係が大きい 詳細: ◦ OpenWrt用ビルドサーバ更改 - 鉄PCブログ
