建築設備解説資料【電気設備編】 ③受変電設備

建築電気設備の解説資料です。
受変電設備の概要や種類について解説しています。

Transcript

1. 株 式 会 社 パ ラ ダ イ ム 電 気 設 備 第 3 章 受 変 電 設 備

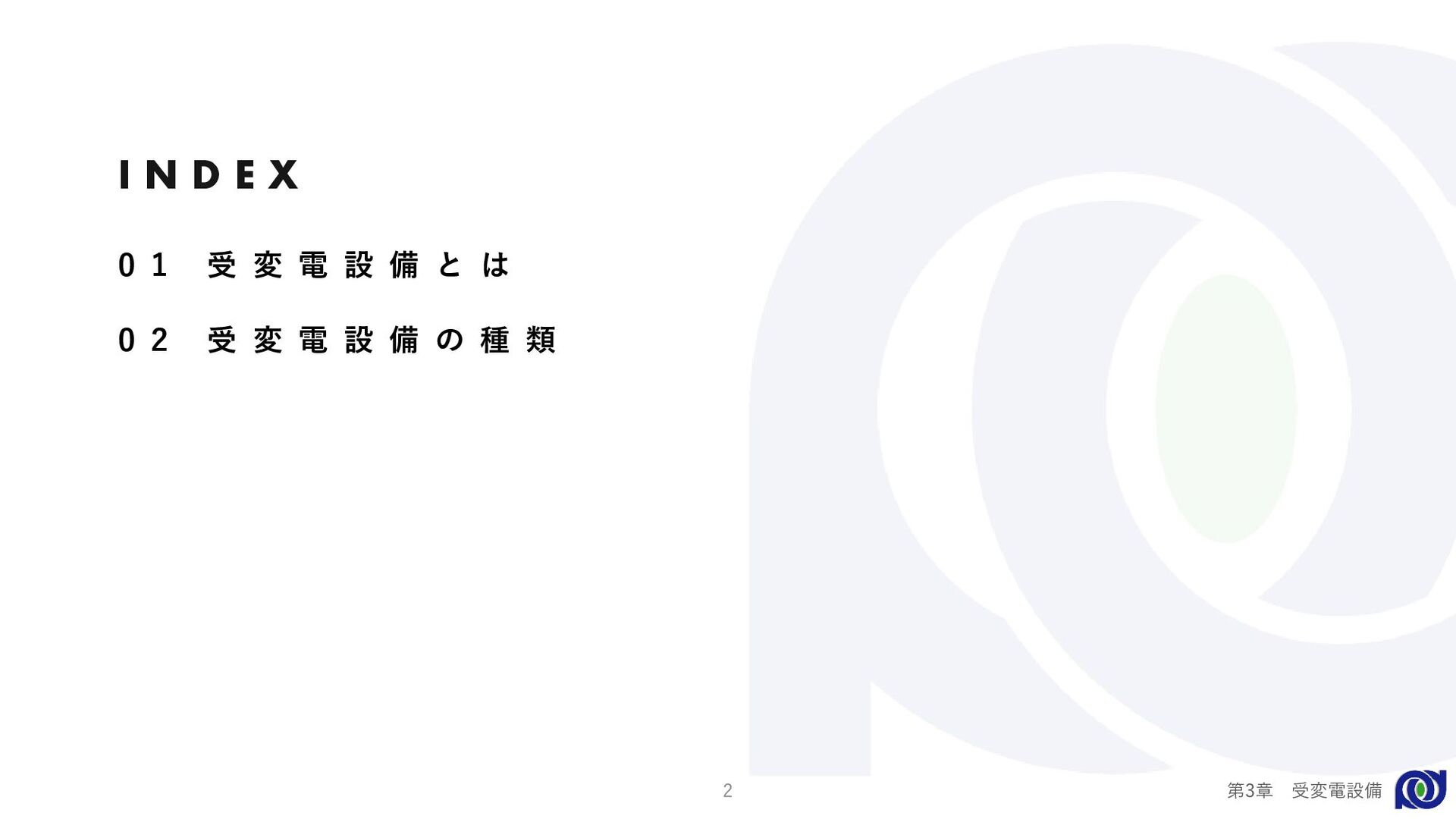

2. 0 1 受 変 電 設 備 と は 0 2 受 変 電 設 備 の 種 類 I N D E X 第 章 受変電設備 3 2

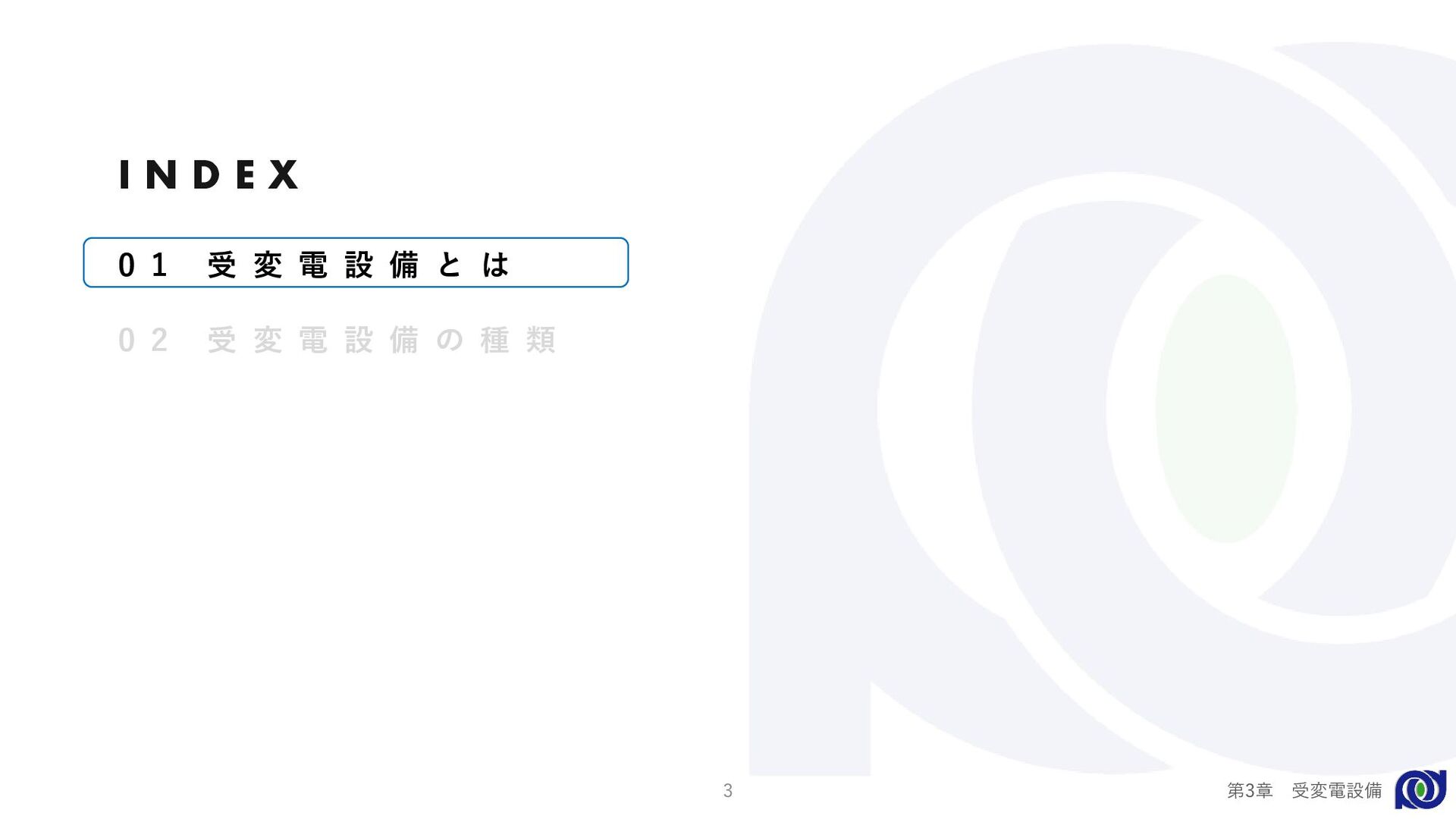

3. 0 1 受 変 電 設 備 と は 0 2 受 変 電 設 備 の 種 類 I N D E X 第 章 受変電設備 3 3

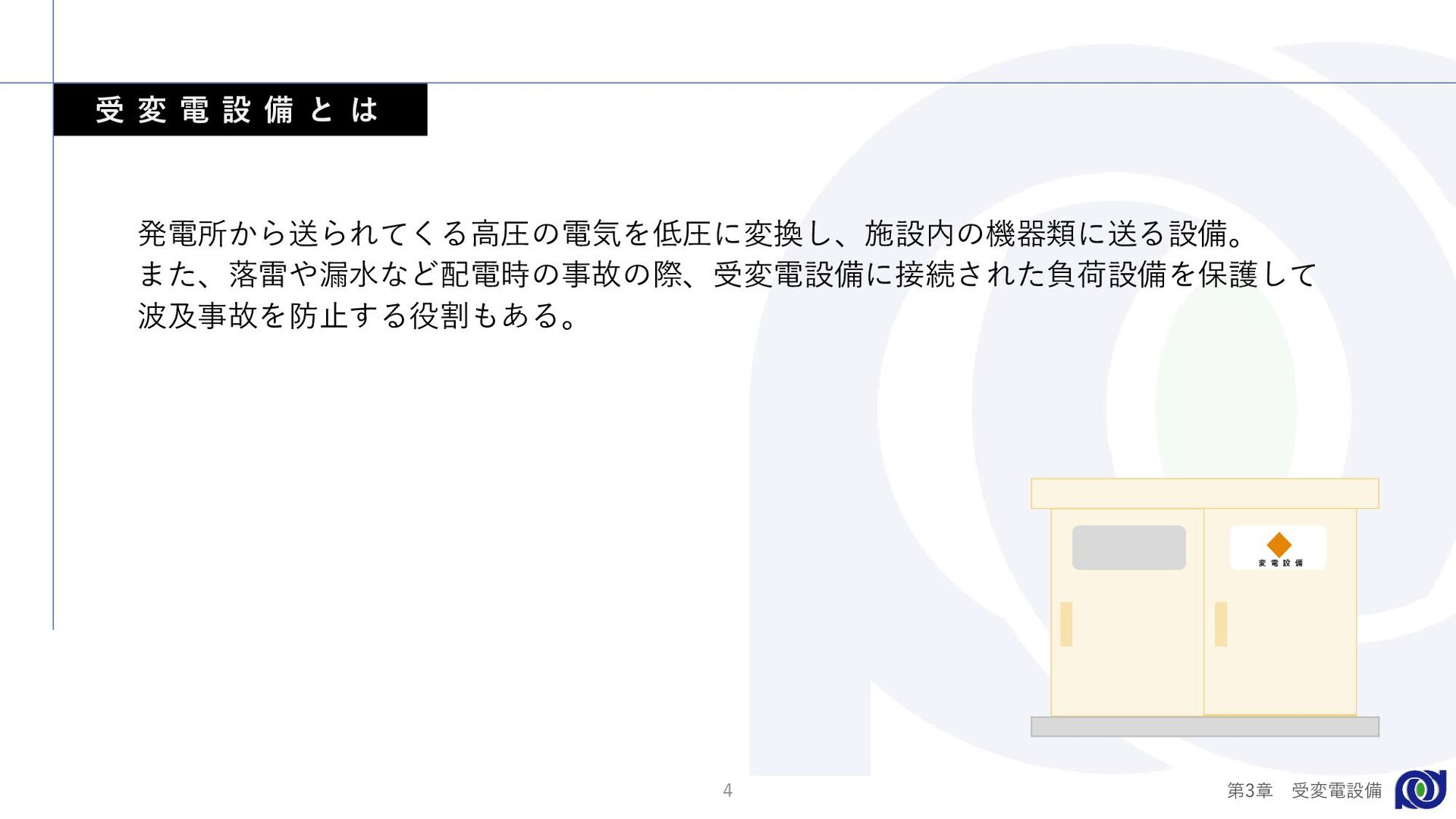

4. 受 変 電 設 備 と は 第 章 受変電設備 3 発電所から送られてくる高圧の電気を低圧に変換し、施設内の機器類に送る設備。 また、落雷や漏水など配電時の事故の際、受変電設備に接続された負荷設備を保護して 波及事故を防止する役割もある。 変 電 設 備 4

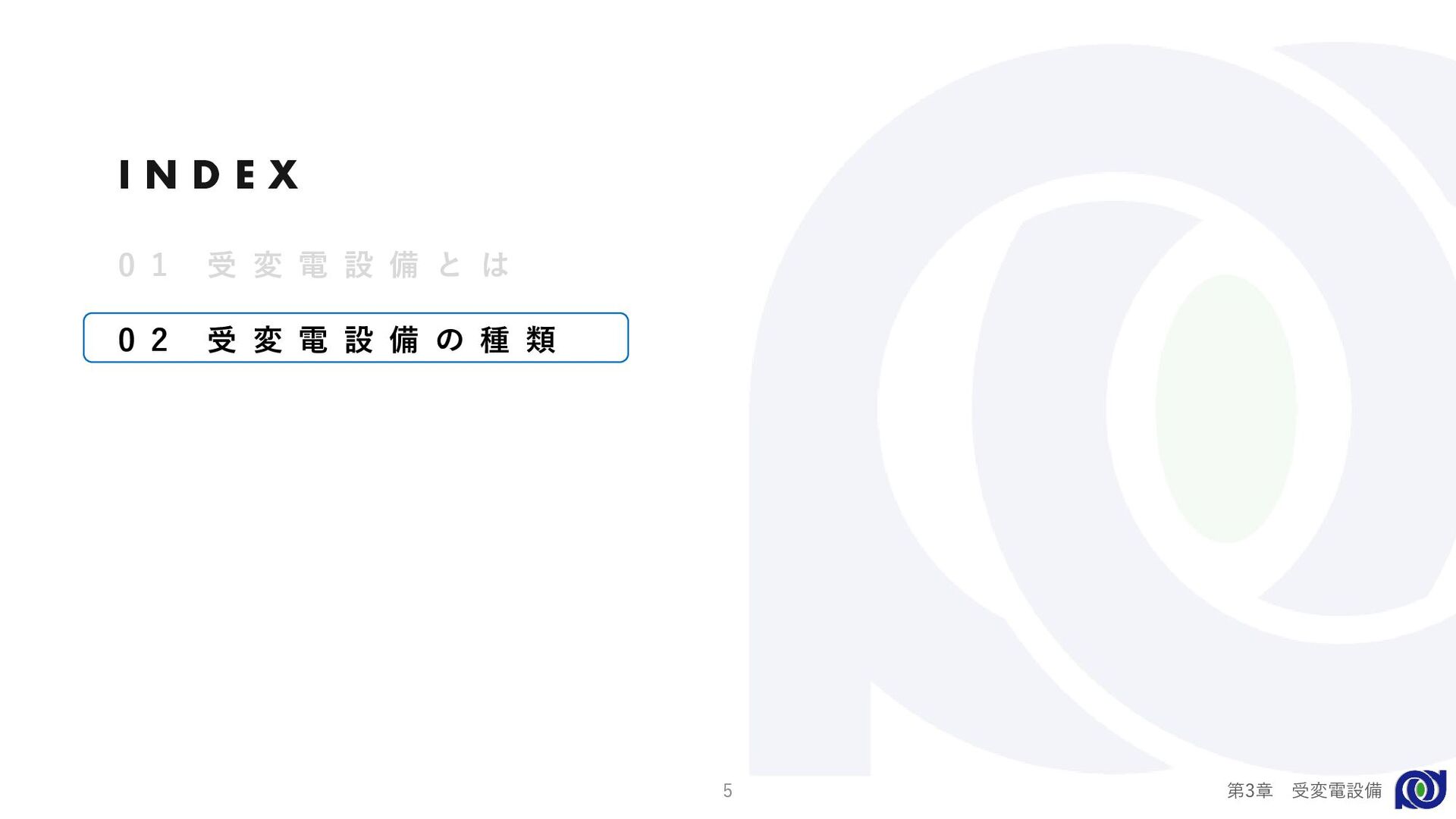

5. 0 1 受 変 電 設 備 と は 0 2 受 変 電 設 備 の 種 類 I N D E X 第 章 受変電設備 3 5

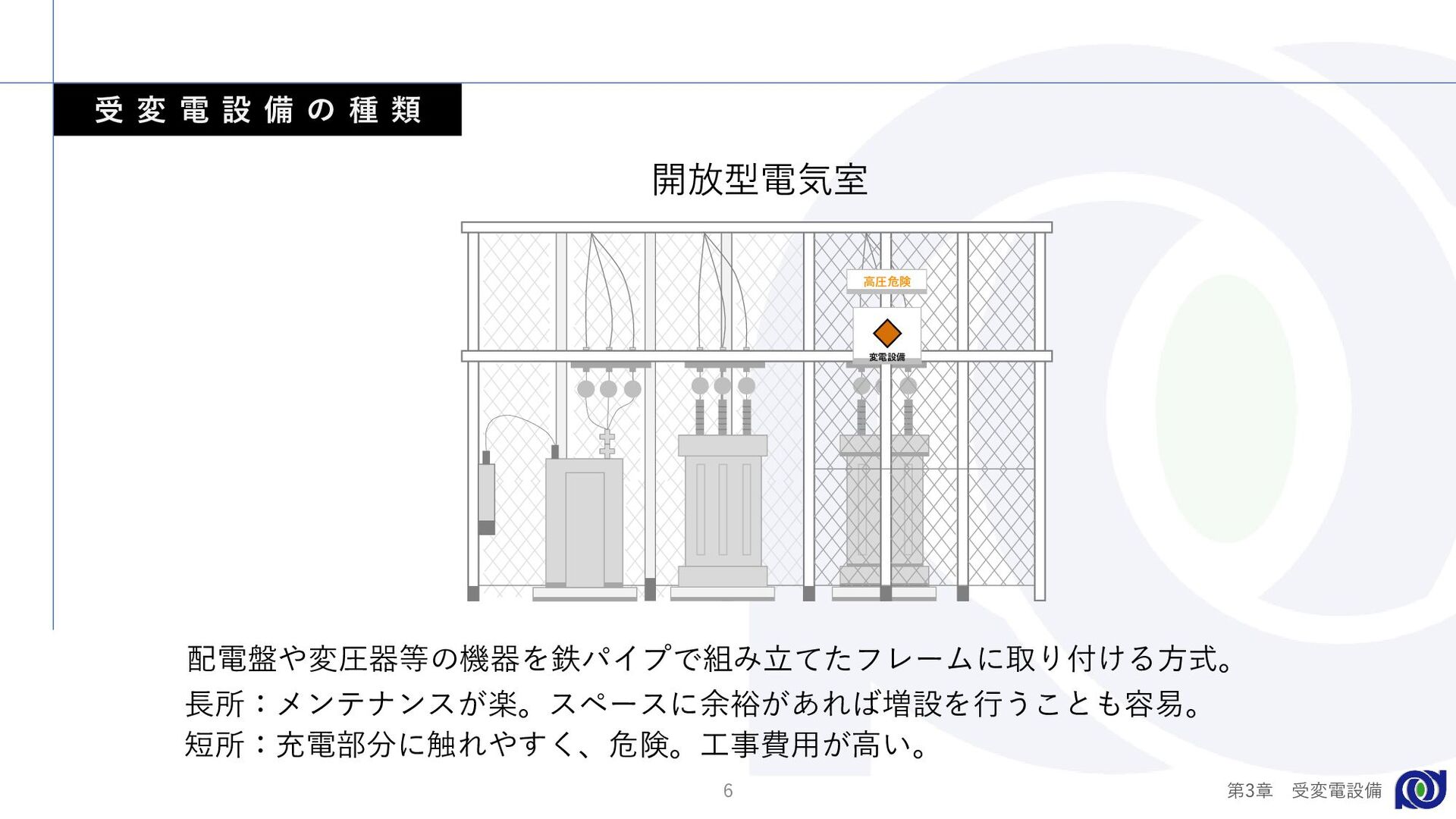

6. 受 変 電 設 備 の 種 類 第 章 受変電設備 3 開放型電気室 6 高圧危険 変電設備 長所：メンテナンスが楽。スペースに余裕があれば増設を行うことも容易。 短所：充電部分に触れやすく、危険。工事費用が高い。 配電盤や変圧器等の機器を鉄パイプで組み立てたフレームに取り付ける方式。

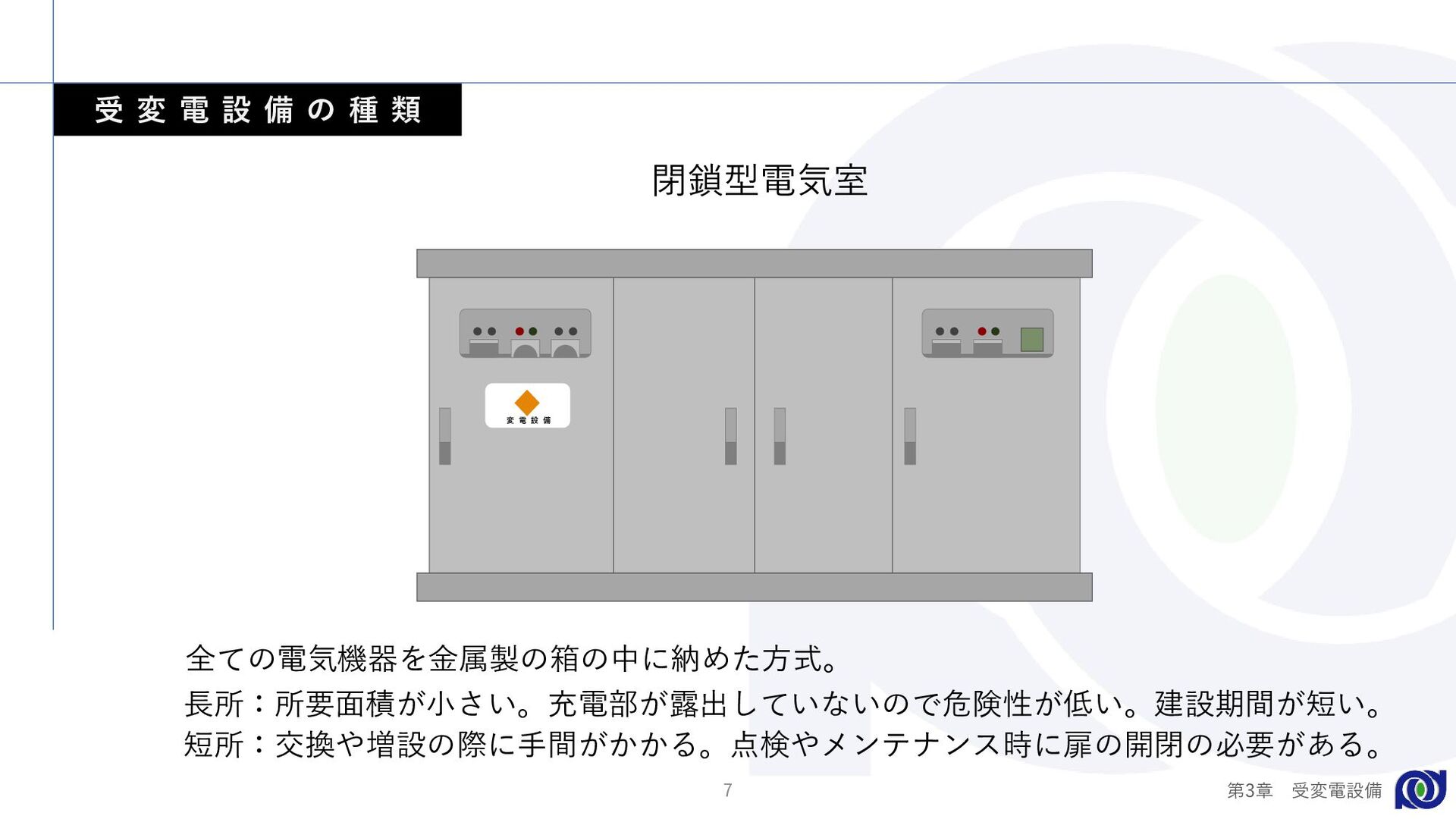

7. 受 変 電 設 備 の 種 類 第 章 受変電設備 3 7 閉鎖型電気室 長所：所要面積が小さい。充電部が露出していないので危険性が低い。建設期間が短い。 短所：交換や増設の際に手間がかかる。点検やメンテナンス時に扉の開閉の必要がある。 全ての電気機器を金属製の箱の中に納めた方式。 変 電 設 備
8. ありがとうございました 第 章 受変電設備 3
