Introduction to Flex-SC threads

Introduction to Flex-SC threads

A brief explanation of Flex-SC threads, a very fast pthead library aimed to heavy parallel workloads

842515eaf8fbb2dfcc75197e7797dc15?s=128

Satoru Takeuchi

October 12, 2017
Tweet

Transcript

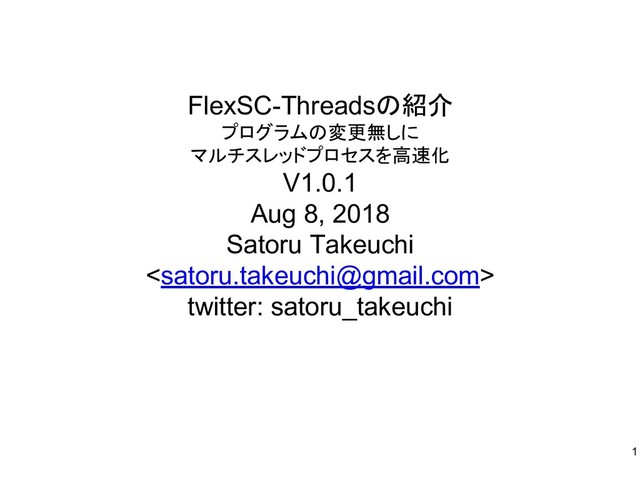

  1. FlexSC-Threadsの紹介 プログラムの変更無しに マルチスレッドプロセスを高速化 V1.0.1 Aug 8, 2018 Satoru Takeuchi <satoru.takeuchi@gmail.com>

    twitter: satoru_takeuchi 1
  2. はじめに • 本書の目的 ◦ “FlexSC: Flexible System Call Scheduling with

    Exception-Less System Calls”[1]という論文に記載されている FlexSC-Threadsの紹介 • 執筆動機 ◦ FlexSC-Threadsは機能の効果、実装ともにかっこいいので、多 くの人に知ってもらいたかった ◦ 元論文を読むのに必要なOS、とくにスケジューラ)の知識が無く ても読める、副読本を作りたかった 2
  3. 注意点 • 本書に記載の数値やグラフは単純化してある • 正確なところを知りたければ、元論文を参照してほ しい • 元論文以上の知識は得られないので、元論文を最 初から理解できるような人は対象外 •

    本書の中に記載されている「性能」とは、とくに断り がなければCPUのInstruction per secondのこと 3
  4. 目次 1. FlexSC-Threadsとは 2. 前提知識 3. 動作のしくみ 4. 実装 5.

    まとめ 6. 参考文献 4
  5. FlexSC-Threadsとは: 概要 • Linuxのマルチスレッドプロセスを高速化する pthread互換ライブラリ • 使い方: pthreadライブラリとしてFlexSC-Threads をリンク •

    プログラムの変更は不要 5
  6. FlexSC-Threadsとは: 効果と適用範囲 • 性能向上の例 ◦ Apache: 116%Up ◦ MySQL: 40%Up

    ◦ BIND: 105%Up • 性能向上が見込める条件 ◦ スレッド数が多い ◦ システムコールの呼び出し頻度が高い 6
  7. FlexSC-Threadsとは: 着想 • 後述の、ユーザモードとカーネルモードの間の状態 遷移(以下、状態遷移と記載)の数を極力減らすこ とによって性能向上を図る ◦ 状態遷移の頻度が減少 ◦ キャッシュヒット率向上

    ◦ 性能向上 7
  8. FlexSC-Threadsとは: 現在の状況 • glibcに実装しようとした計画もかつては存在 ◦ その後音沙汰が無いので、立ち消えになった模様 • 自前で実装してみた人もいるらしい[2] ◦ 筆者は動作確認をしていないため、まともに動くかどうかは不明

    8
  9. 前提知識(1/3): システムコール発行時の状態遷移 • プロセスがシステムコールを発行するたびに状態 遷移が2回発生 ユーザモード カーネルモード 状態遷移 ユーザのための システムコールを処理

    カーネルから割り当てられた 一部システムリソースしか使えない システムリソースを 全て利用可能 9
  10. 前提知識(1/3): キャッシュメモリを消費 ユーザモード カーネルモード キャッシュメモリ を消費 10

  11. 前提知識(1/3): キャッシュメモリ使用の 悪影響 • カーネルモードから戻ってきてしばらくはキャッシュ ヒット率が下がるため、性能劣化 ユーザプロ セスのIPC システムコール発行 からの経過時間

    syscall発行 syscallからの復帰 11
  12. 前提知識(1/3): 短時間に多くのシステ ムコールを発行した場合 • 低い性能のまま時間が経過 性能(単位時間 あたりの 命令実行数) 経過時間 ユーザモード

    カーネルモード トータルでは斜線部分の 面積だけ性能劣化 12
  13. 前提知識(2/3): スレッドモデル • スレッドを実装する方法 ◦ 1x1モデル: スレッドとカーネル内のスケジューリング対象が1:1 に対応 ▪ glibcのデフォルトpthreadライブラリ(NPTL)はこれ

    ◦ Mx1モデル: 同、M(スレッド数):1に対応 ▪ 1CPUのFlexSC-Threadsはこれ ◦ MxNモデル: 同、MxNに対応 ▪ 複数CPUのFlexSC-Threadsはこれ • どれも一長一短 • 以降、1x1とMx1について図解説明 13
  14. 前提知識(2/3): 時分割によるプロセス の並行処理 • 1CPU上に複数プロセスが存在する場合、各プロ セスが一定時間ごとに、順番にCPUを使用 • 例) p1, p2,

    p3の3つのプロセスが存在 • 全プロセスがCPUを使う処理のみ実行 CPU上で動作 中の処理 時刻経過 p1 p2 p3 p1 p2 14
  15. 前提知識(2/3): 並行処理時の状態遷 移 • 実はCPU上で動作するプロセスが変化するたびに状態遷移が起 き、カーネル上のスケジューラという処理が動作(*1) • スケジューラは次にどのプロセスを動かすかを決定(詳細は割愛) • そのたびに性能劣化

    CPU上で動作 中の処理 カーネルモード p1 ユーザモード p2 p3 p1 p2 時刻経過 *1) 簡単のため、個々のタイマ 割り込みによる状態遷移は無視 15
  16. 前提知識(2/3): 1x1モデルにおけるス レッドの並行処理 • 例) 3スレッドt1, t2, t3が存在する場合 ◦ 全スレッドがCPUを使う処理のみ実行

    • 結果は複数プロセスが存在する場合と同じ ◦ そのたびに性能劣化 CPU上で動作 中の処理 カーネルモード t1 ユーザモード t2 t3 t1 t2 時刻経過 16
  17. 前提知識(2/3): Mx1モデルにおけるス レッドの並行処理 • 例) 3スレッドt1, t2, t3が存在する場合 ◦ 全スレッドがCPUを使う処理のみ実行

    • CPU上で別スレッドが動き出す際に状態遷移が発 生しない ◦ 理由: Mx1モデルはユーザ空間でスレッドのスケジューリングを している CPU上で動作 中の処理 カーネルモード t2 ユーザモード 時刻経過 t1 t3 t1 t2 17
  18. 前提知識(3/3): システムコールのラッ パ関数 • 通常、システムコールはlibcのラッパ関数を介して呼び出す • 直接呼び出すにはアセンブリ言語を使う必要があり、移植性が無い ユーザプロセス 直接呼び出し 移植性なし

    アーキテクチャ依存 アセンブリ言語で書く libcのラッパ関数呼び出し Cで書く libc経由で呼び出し 移植性あり アーキテクチャ依存 アセンブリ言語で書く libcのラッパ関数 18
  19. 動作のしくみ: 前置き • 簡単のため、1CPUの場合について説明 • 複数CPUの場合でも基本的には同じ ◦ ここでいう複数CPUとは、複数コア、複数スレッドの場合も含む 19

  20. 動作のしくみ: NPTLにおける複数ス レッドの動作 • スレッドモデルは1x1 • 例) 複数スレッドt1, t2, t3がCPU上で動作するたびにシステムコー

    ルを発行 ◦ 簡単のため、システムコールがブロックされる場合は考えない • 大量の状態遷移が発生 CPU上で動作 中の処理 カーネルモード(スケジューラ) ユーザモード 時刻経過 t1 カーネルモード(システムコール処理) t1 t2 t2 t3 t3 t1 t1 20
  21. 動作のしくみ: FlexSC-Threads • Mx1スレッドモデル • システムコール発行時の処理が以下のように変わ る 1. 各スレッドのシステムコール要求を一旦溜めておく 2.

    所定のタイミング(後述)で、システムコールを連続実行 21
  22. 動作のしくみ: FlexSC-Threadsにおけ る複数スレッドの動作 • 例) 複数スレッドt1, t2, t3がCPU上で動作するたびに システムコールを発行 •

    状態遷移の数が激減することによって性能向上 ◦ Mx1モデルなので、CPU上で動作するスレッドが変わっても状態 遷移無し ◦ システムコールの発行は3回に1回で済む CPU上で動作 中の処理 カーネルモード(スケジューラ) ユーザモード 時刻経過 カーネルモード(システムコール処理) t1 t2 t3 t1 t2 t3 t1 t2 t3 t1, t2, t3用の システムコールを 連続実行 22
  23. 動作のしくみ: さらなる性能向上 • スレッドがn本あれば、n回のシステムコール発行 につき2回だけ状態遷移 • スレッド数が多くなるほど、システムコール呼び出 し頻度が高くなるほど、システムコールを連続実行 できる頻度が向上し、さらなる性能向上が期待でき る

    23
  24. 動作のしくみ: 複数CPUの場合 • 全CPUに同じ処理が並ぶだけ(図は2CPUの場合) ◦ カーネル処理がCPUの数存在するので、スレッドモデルはM(ス レッド数)xN(CPU数) CPU2上で動 作中の処理 カーネルモード(スケジューラ)

    ユーザモード 時刻経過 カーネルモード(システムコール処理) t4 t5 t6 t4 t5 t6 t4 t5 t6 CPU1上で動 作中の処理 t1 t2 t3 t1 t2 t3 t1 t2 t3 24
  25. 実装: 概要 • 前述のしくみを実現するために、以下の作り込み が必要 ◦ カーネル: 新規システムコールの追加 ▪ 初期化用

    ▪ システムコールの連続実行用(以下、連続実行用と記載) ◦ FlexSC-Threads: 新規作成 ▪ ロード時に初期化用システムコールを呼び出す ▪ システムコールのラッパ関数 ▪ pthreadライブラリ関数 25
  26. 実装: 初期化用システムコール • 連続実行用システムコールを使用可能にする • ユーザとカーネルの共有メモリを作成し、前述の キューとして使用 ◦ キュー内エントリのデータ構造 ▪

    システムコール実行に必要なパラメタ ▪ システムコールの終了状態 ▪ 戻り値 • プロセスにキューのアドレスを返す 26
  27. 実装: 連続実行用システムコール 1. キューから取り出した全エントリについて、以下の 処理を実行 1. システムコールを実行 2. 実行したシステムコールの戻り値を、該当する キューのエントリに書き込む

    3. 終了状態を更新 2. キューが空になったらユーザモードに復帰 27
  28. 実装: システムコールのラッパ関数 キューにシステムコールのパラメタを書いたエントリを挿入 キューが一杯? 連続実行用システム コールを呼び出す 他に実行可能な スレッドが存在? 他のスレッドにCPU 実行権を明け渡す

    自身の戻り値を必要箇所に書き込んだ上で次の処理に進む システムコールが完了済の スレッドを全て起こす 他のスレッドの システムコールが 完了済? Yes No No Yes No Yes 28
  29. 実装: pthreadライブラリ関数 • カーネルの助け無しに、ライブラリ内だけでスレッド 制御の仕組みを作成 ◦ 理由: スレッドモデルがMx1 29

  30. 実装: FlexSC-Threadsの動的リンク • 動的リンクをすれば準備完了 ◦ 連続実行用システムコールが使用可能になる ◦ libc提供のラッパ関数を上書き ◦ pthreadライブラリ関数を上書き

    • プログラムのバイナリ変更は不要 • 以下の場合はFlexSC-Threadsの恩恵を受けられ ない ◦ libcを静的リンクしている ◦ libc提供のラッパ関数経由でシステムコールを呼んでいない 30
  31. 複数CPUの場合 • キューとカーネル処理がCPUごとに存在するだけ で、後は1CPUの場合と一緒 • キューがCPUごとに存在するため、排他制御は不 要 • スケーラビリティあり 31

  32. まとめ: ユーザから見た変化 • libcのインターフェイスは全く変更が無いため、プロ グラムは変更不要 ◦ スレッドモデルの変更に伴い/proc/<pid>/以下の見え方が変わ るため、そこに依存するような処理をしている場合には考慮が必 要 •

    スレッドライブラリの入れ替えだけで性能向上 ◦ システム標準のlibc(通常glibc)が対応していれば、環境変数の 設定など、より簡単な方法でFlexSC-Threadsを使用できるよう になるかも 32
  33. まとめ: 使用するにあたって • システムコールの発行数が少ない or スレッド数が 少ない場合、期待に反して性能劣化する可能性あ り ◦ とくにシングルスレッドの場合、システムコール発行毎に連続実

    行用システムコールを発行するため使う意味がない • 使用可否の判断をする前の性能実測が必須 33
  34. まとめ: 個人的な感想 • レイテンシの最悪値/中央値/最良値も見てみたい ◦ 元論文中にはスループットと平均レイテンシについての情報の み ◦ 個々のレイテンシを重要視するようなシステムにも適用できるか 否かを確認したい

    • 原理的には他のOSでも実装可能なので、やってみる と面白いかも 34
  35. 参考文献 1. Livio Soares and Michael Stumm. FlexSC: Flexible System

    Call Scheduling with Exception-Less System Calls http://www.cs.cmu.edu/~chensm/Big_Data_rea ding_group/papers/flexsc-osdi10.pdf 2. Github ID “spinlock”. implements flexsc (flexiable system call, OSDI '10) on ubuntu https://github.com/spinlock/flexsc 35
