1. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team これからのネットワーク セキュリティの武器としての BGP Flowspec ShowNet NOCメンバー 大久保 修一 NTTコミュニケーションズ 池田 賢斗 ShowNetがみせる
2. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2 ネットワークセキュリティ多層防御の重要性 • SPAM, ウィルスメール • SSHブルートフォースアタック • OSやミドルウェア等脆弱性を ついた攻撃 • インターネットから受ける/ 発信されるDoSアタック • DNS/NTP等のampアタック トラフィックボリューム：比較的大 第三者通信への影響：比較的大 トラフィックボリューム：比較的少 第三者通信への影響：比較的少 バックボーンネットワークでの防御 エッジでのFW, IPS, セキュリティソフト等での防御
3. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3 ShowNet2015セキュリティ実装の全体像 Internet Exchange Transit 出展社 端末 サーバ アクセス バックボーン External ISP Free Mitigation SDN IX BGP Flowspec NFV Mitigation ←ココ！
4. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4 4 ISP Free Mitigation SDN-IX BGP Flowspec + 緩和装置 NFV
5. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5 BGP Flowspec(RFC5575)とは？ • BGPでACL設定を網内のルータ群に配布可能 従来のACL設定は BGP Flowspecを使用 1台1台設定が大変・・ セキュリティアプライアンスとの連携も容易 RR BGP
6. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6 従来のDDoS防御手法 Internet Exchange Transit 攻撃者 Route Reflector xFlowコレクタ RTBH(Remotely Triggered Black Hole Filtering)による方法 被害者 正常者
7. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7 従来のDDoS防御手法 Internet Exchange Transit Route Reflector xFlowコレクタ 被害者 攻撃者 正常者 宛先IPアドレス単位での制御 → 正常な通信もストップしてしまう
8. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 8 BGP Flowspec(RFC5575) • BGPのNLRIにきめ細やかな情報を追加しルータにイ ンストール。これによりルーティングとACLの融合 が可能に。 Type 1 - Destination Prefix Type 2 - Source Prefix Type 3 - IP Protocol Type 4 - Source or Destination Port Type 5 - Destination Port Type 6 - Source Port Type 7 - ICMP Type Type 8 - ICMP Code Type 9 - TCP flags Type 10 - Packet length Type 11 - DSCP Type 12 - Fragment
9. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 9 BGP Flowspec(RFC5575) • マッチしたパケットに対するアクションは、以下を 指定可能。 ・ Rate-limit ・ Drop (Rate-limit=0を指定) ・ VRFへのリダイレクト ・ DSCPマーキング ・ サンプリング/ロギング
10. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 10 BGP Flowspecによる防御 Internet Exchange Transit Route Reflector xFlowコレクタ 被害者 攻撃者 正常者 攻撃者の情報と正常者の情報を分けてフォワーディング Dest IP: a.a.a.a Source IP: b.b.b.b Dest port: 80 Source port :1900 Dest IP: a.a.a.a Source IP: c.c.c.c Dest port: 80 Source port :2345 BGP Flowspec対応
11. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 11 ShowNetでの取り組み#1 • 各ルータの基本実装を検証 Cisco ASR9900 Huawei NE5000E Juniper MX480 TestCenter By 東陽テクニカ様 TestCenter 処理済パケット ※ TestCenterは実際は1台です。 BGP
12. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 12 テスト結果イメージ
13. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 13 テスト結果イメージ 経路広告から転送処理反映までの時間 細かい挙動の違いはあるものの、総じて問題ないことを確認
14. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 14 ShowNetでの取り組み#2 • xFlowによりDDoSの発生を瞬時に検出 • BGP Flowspecにより、自動でフィルタルールを生成 • セキュリティアプライアンスにトラフィックをリダ イレクト • 悪意のあるトラフィックを遮断

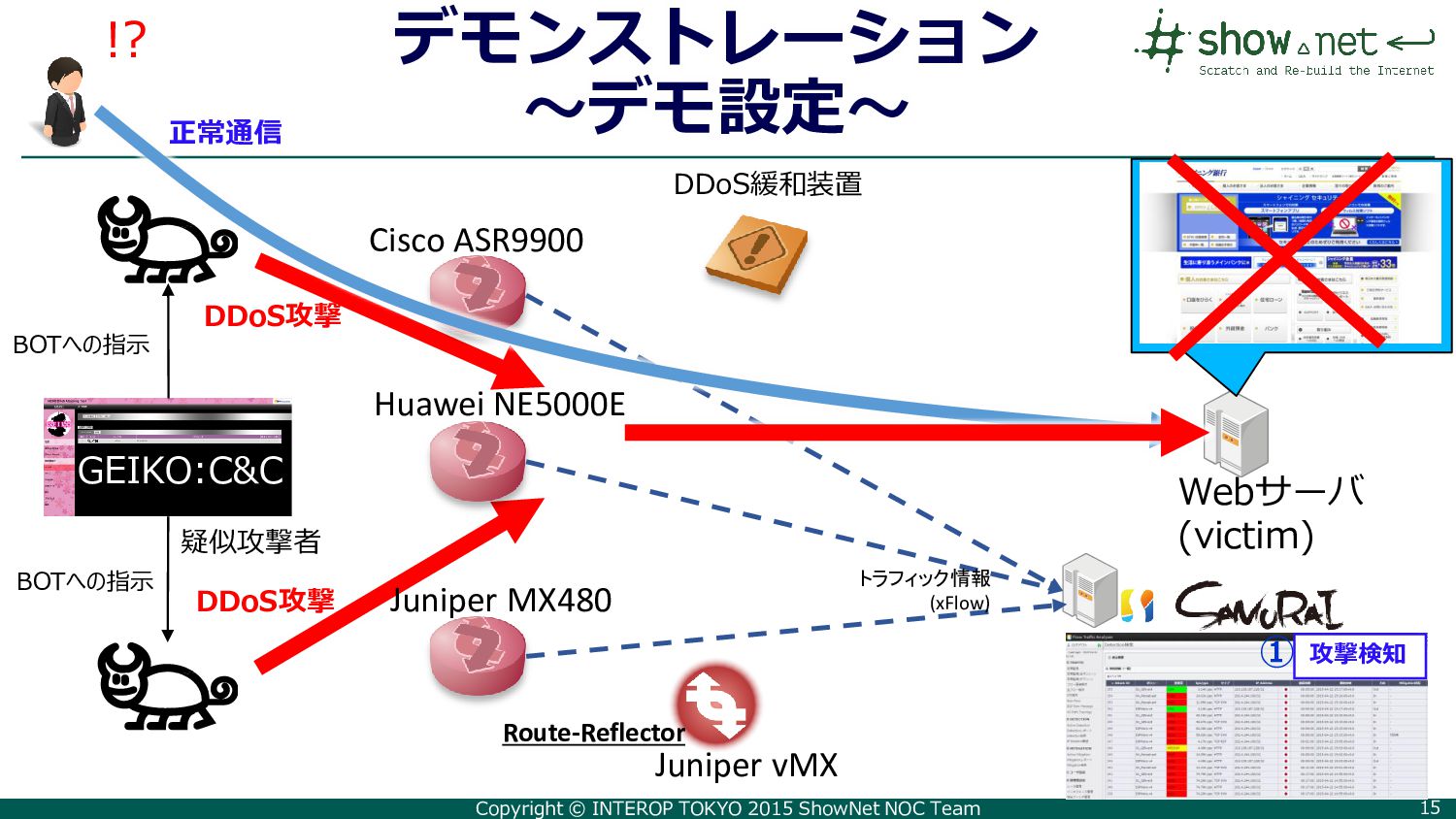

15. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 15 デモンストレーション 〜デモ設定〜 疑似攻撃者 Webサーバ (victim) DDoS緩和装置 Cisco ASR9900 Huawei NE5000E Juniper MX480 トラフィック情報 (xFlow) 攻撃検知 BOTへの指示 GEIKO:C&C BOTへの指示 ① Route-Reflector DDoS攻撃 DDoS攻撃 Juniper vMX !? 正常通信
16. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 16 疑似攻撃者 Webサーバ (victim) DDoS緩和装置 Cisco ASR9900 Juniper MX480 攻撃検知 BOTへの指示 GEIKO:C&C BOTへの指示 ① Route-Reflector DDoS攻撃 DDoS攻撃 Juniper vMX Huawei NE5000E flowspec 経路広告 ② デモンストレーション 〜対処シナリオ〜 ③ ♪ 正常通信 攻撃のみを除去し、 正常通信は戻す ④ VRF リダイレクト
17. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 17 デモンストレーションをごらんください
18. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 18 Thank you
