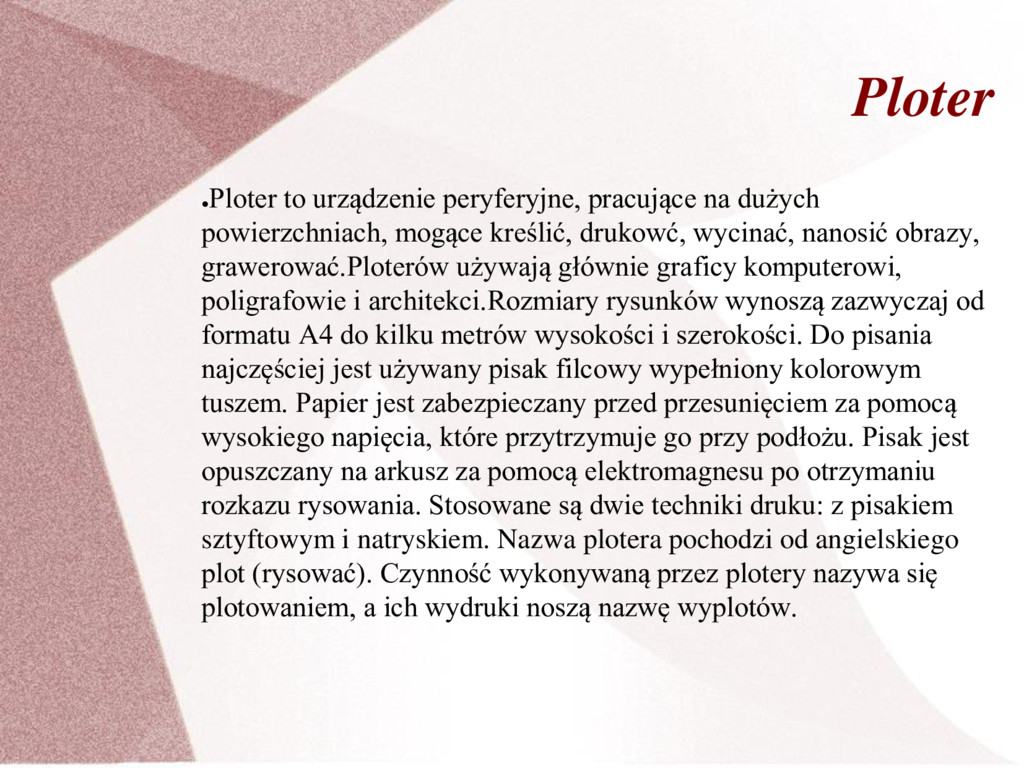

  1. Ploter • Ploter to urządzenie peryferyjne, pracujące na dużych powierzchniach,

    mogące kreślić, drukowć, wycinać, nanosić obrazy, grawerować.Ploterów używają głównie graficy komputerowi, poligrafowie i architekci.Rozmiary rysunków wynoszą zazwyczaj od formatu A4 do kilku metrów wysokości i szerokości. Do pisania najczęściej jest używany pisak filcowy wypełniony kolorowym tuszem. Papier jest zabezpieczany przed przesunięciem za pomocą wysokiego napięcia, które przytrzymuje go przy podłożu. Pisak jest opuszczany na arkusz za pomocą elektromagnesu po otrzymaniu rozkazu rysowania. Stosowane są dwie techniki druku: z pisakiem sztyftowym i natryskiem. Nazwa plotera pochodzi od angielskiego plot (rysować). Czynność wykonywaną przez plotery nazywa się plotowaniem, a ich wydruki noszą nazwę wyplotów.

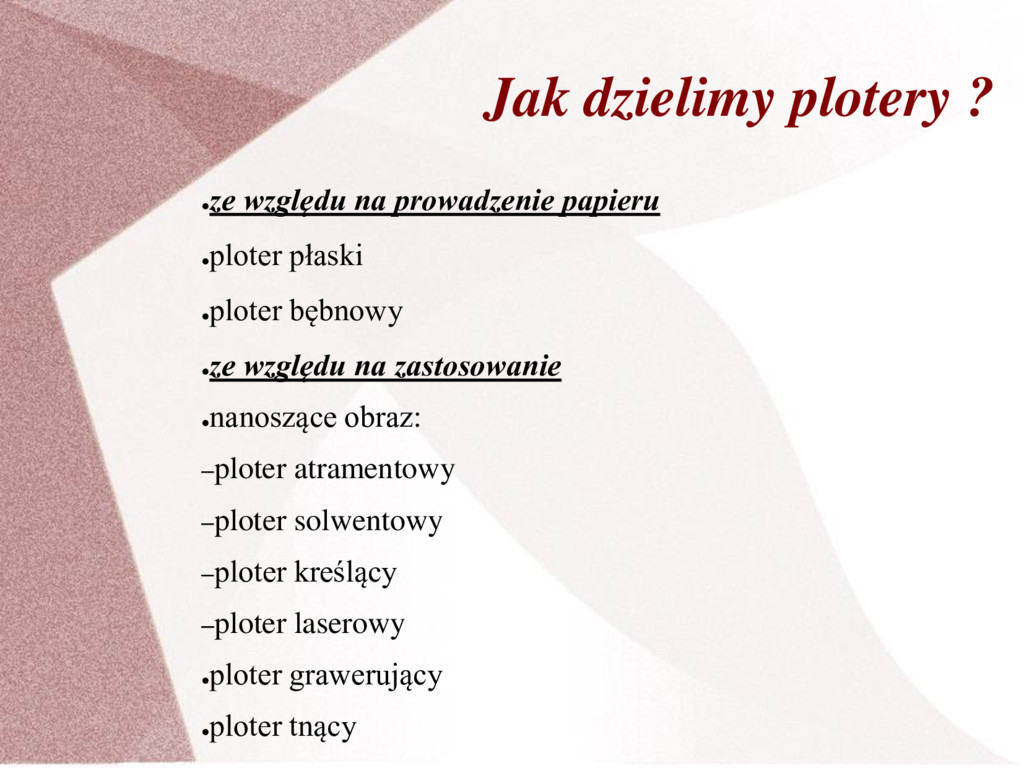

  2. Jak dzielimy plotery ? • ze względu na prowadzenie papieru

    • ploter płaski • ploter bębnowy • ze względu na zastosowanie • nanoszące obraz: –ploter atramentowy –ploter solwentowy –ploter kreślący –ploter laserowy • ploter grawerujący • ploter tnący

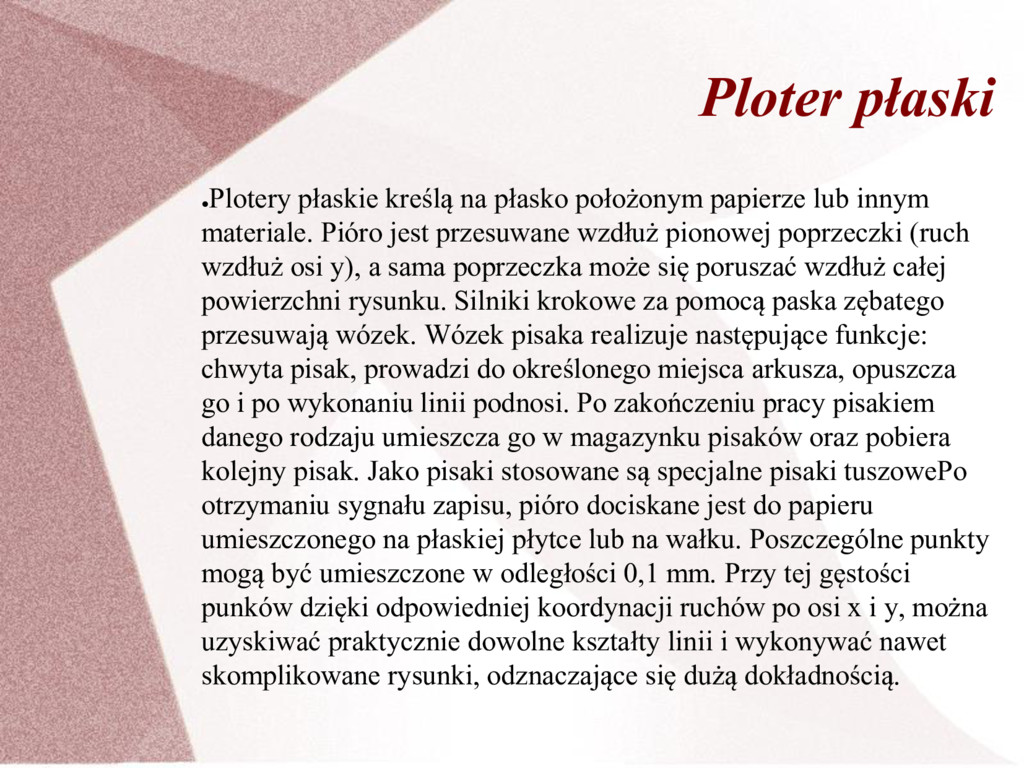

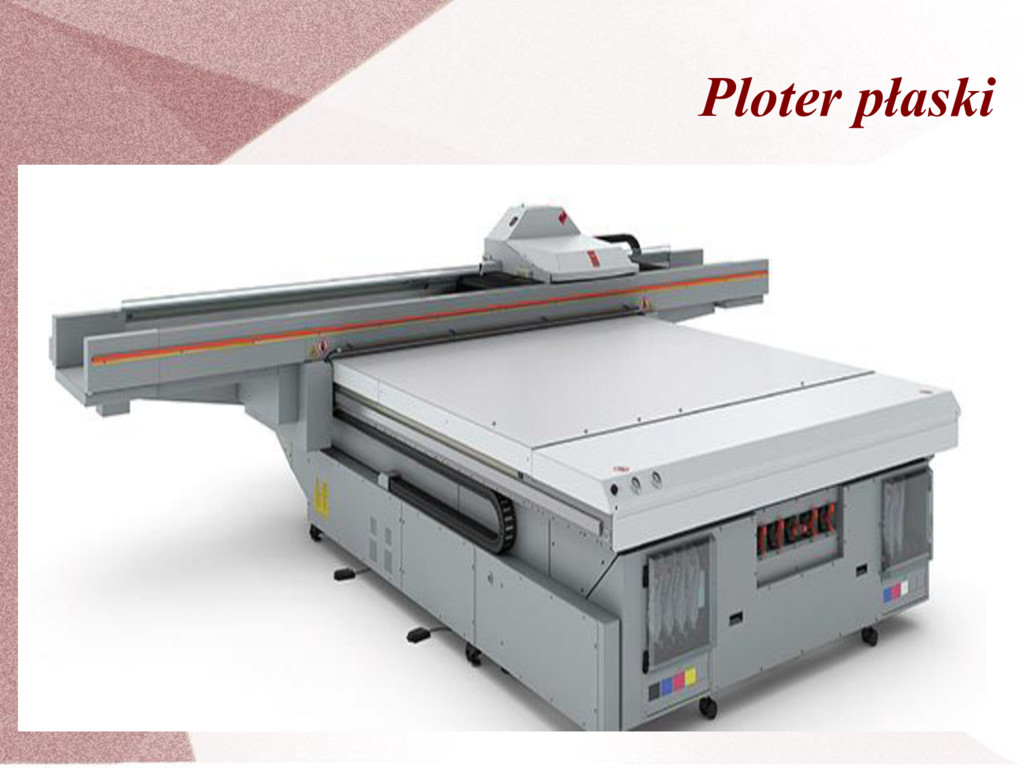

  3. Ploter płaski • Plotery płaskie kreślą na płasko położonym papierze

    lub innym materiale. Pióro jest przesuwane wzdłuż pionowej poprzeczki (ruch wzdłuż osi y), a sama poprzeczka może się poruszać wzdłuż całej powierzchni rysunku. Silniki krokowe za pomocą paska zębatego przesuwają wózek. Wózek pisaka realizuje następujące funkcje: chwyta pisak, prowadzi do określonego miejsca arkusza, opuszcza go i po wykonaniu linii podnosi. Po zakończeniu pracy pisakiem danego rodzaju umieszcza go w magazynku pisaków oraz pobiera kolejny pisak. Jako pisaki stosowane są specjalne pisaki tuszowePo otrzymaniu sygnału zapisu, pióro dociskane jest do papieru umieszczonego na płaskiej płytce lub na wałku. Poszczególne punkty mogą być umieszczone w odległości 0,1 mm. Przy tej gęstości punków dzięki odpowiedniej koordynacji ruchów po osi x i y, można uzyskiwać praktycznie dowolne kształty linii i wykonywać nawet skomplikowane rysunki, odznaczające się dużą dokładnością.

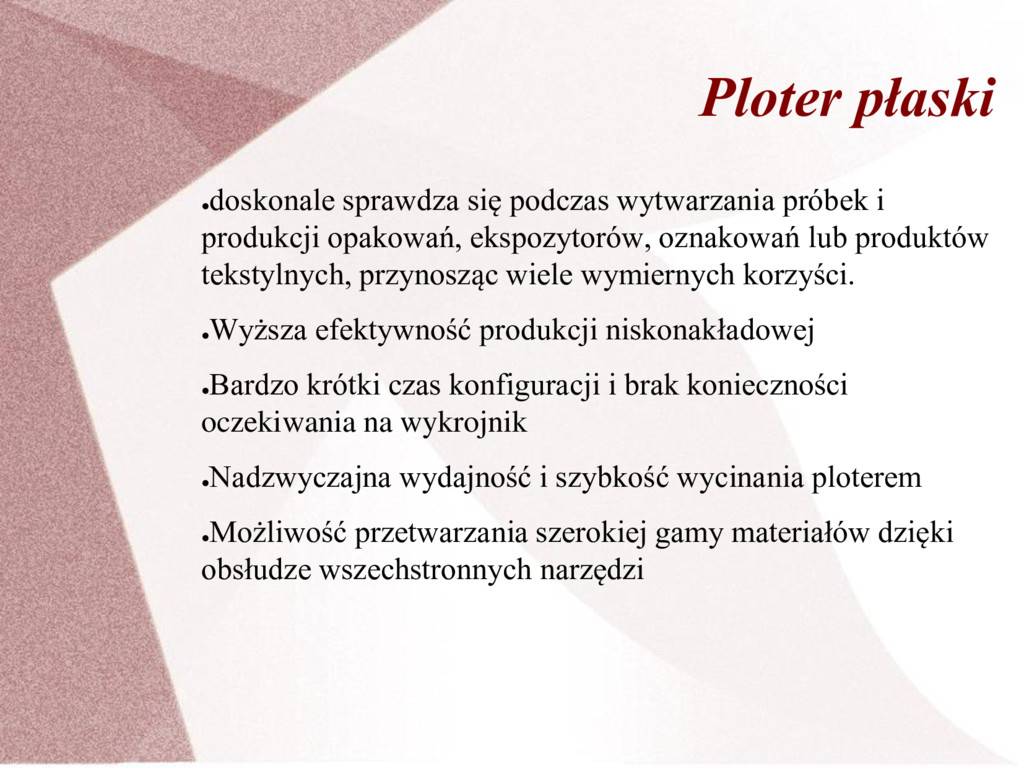

  4. Ploter płaski • doskonale sprawdza się podczas wytwarzania próbek i

    produkcji opakowań, ekspozytorów, oznakowań lub produktów tekstylnych, przynosząc wiele wymiernych korzyści. • Wyższa efektywność produkcji niskonakładowej • Bardzo krótki czas konfiguracji i brak konieczności oczekiwania na wykrojnik • Nadzwyczajna wydajność i szybkość wycinania ploterem • Możliwość przetwarzania szerokiej gamy materiałów dzięki obsłudze wszechstronnych narzędzi

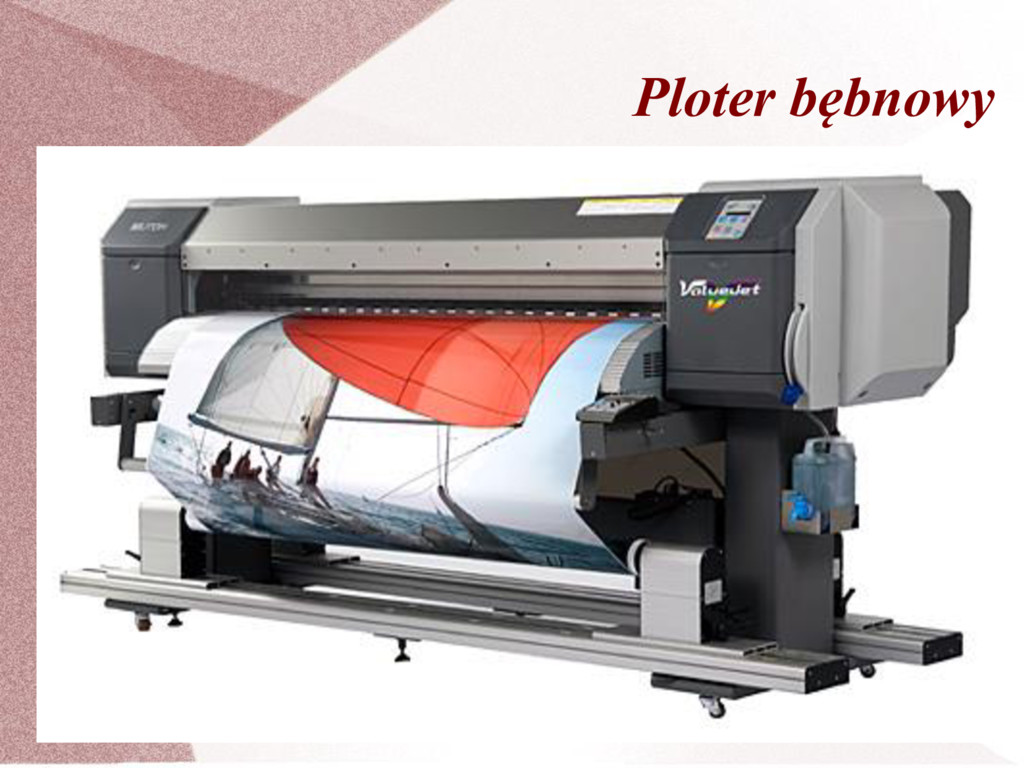

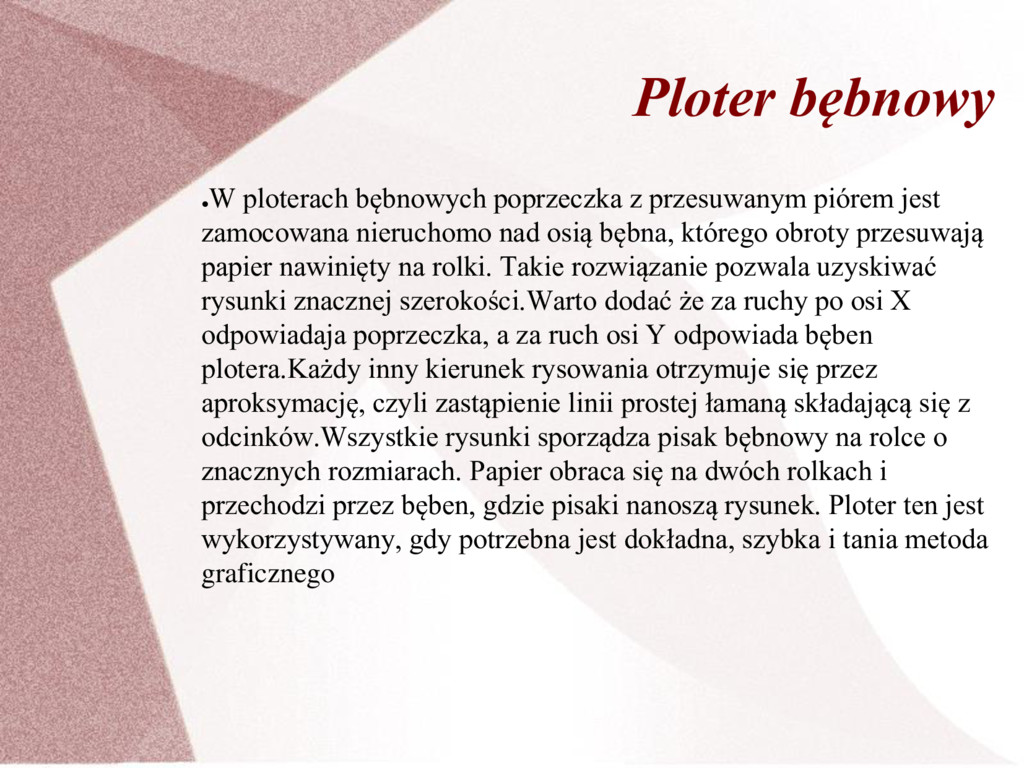

  5. Ploter bębnowy • W ploterach bębnowych poprzeczka z przesuwanym piórem

    jest zamocowana nieruchomo nad osią bębna, którego obroty przesuwają papier nawinięty na rolki. Takie rozwiązanie pozwala uzyskiwać rysunki znacznej szerokości.Warto dodać że za ruchy po osi X odpowiadaja poprzeczka, a za ruch osi Y odpowiada bęben plotera.Każdy inny kierunek rysowania otrzymuje się przez aproksymację, czyli zastąpienie linii prostej łamaną składającą się z odcinków.Wszystkie rysunki sporządza pisak bębnowy na rolce o znacznych rozmiarach. Papier obraca się na dwóch rolkach i przechodzi przez bęben, gdzie pisaki nanoszą rysunek. Ploter ten jest wykorzystywany, gdy potrzebna jest dokładna, szybka i tania metoda graficznego

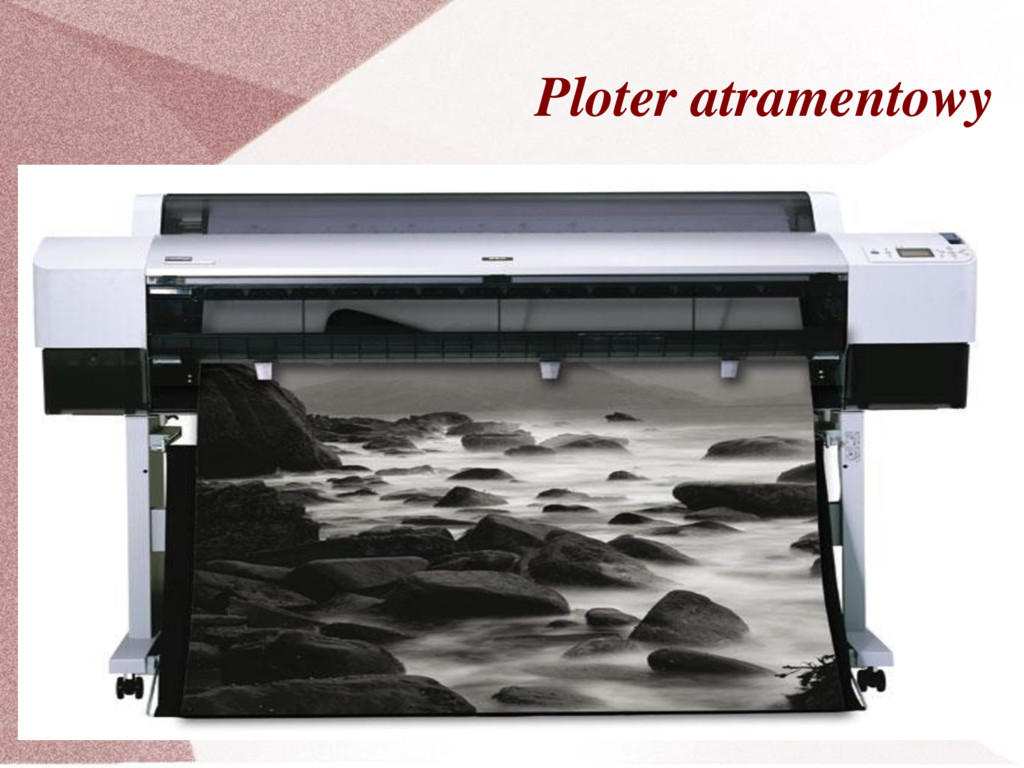

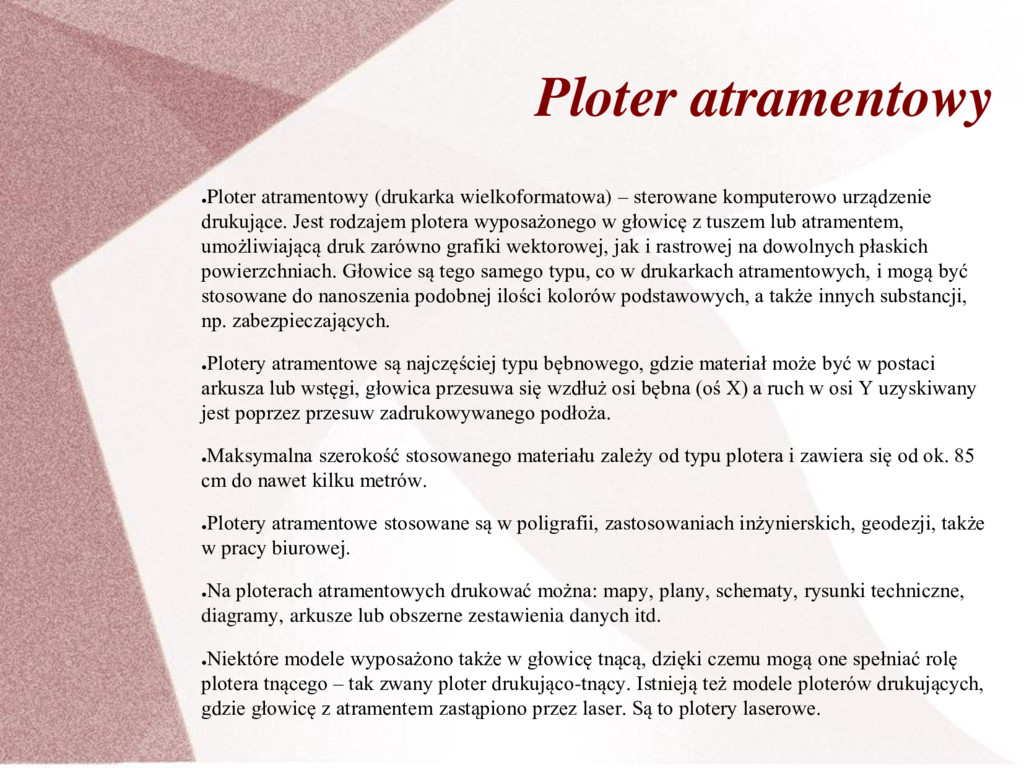

  6. Ploter atramentowy • Ploter atramentowy (drukarka wielkoformatowa) – sterowane komputerowo

    urządzenie drukujące. Jest rodzajem plotera wyposażonego w głowicę z tuszem lub atramentem, umożliwiającą druk zarówno grafiki wektorowej, jak i rastrowej na dowolnych płaskich powierzchniach. Głowice są tego samego typu, co w drukarkach atramentowych, i mogą być stosowane do nanoszenia podobnej ilości kolorów podstawowych, a także innych substancji, np. zabezpieczających. • Plotery atramentowe są najczęściej typu bębnowego, gdzie materiał może być w postaci arkusza lub wstęgi, głowica przesuwa się wzdłuż osi bębna (oś X) a ruch w osi Y uzyskiwany jest poprzez przesuw zadrukowywanego podłoża. • Maksymalna szerokość stosowanego materiału zależy od typu plotera i zawiera się od ok. 85 cm do nawet kilku metrów. • Plotery atramentowe stosowane są w poligrafii, zastosowaniach inżynierskich, geodezji, także w pracy biurowej. • Na ploterach atramentowych drukować można: mapy, plany, schematy, rysunki techniczne, diagramy, arkusze lub obszerne zestawienia danych itd. • Niektóre modele wyposażono także w głowicę tnącą, dzięki czemu mogą one spełniać rolę plotera tnącego – tak zwany ploter drukująco-tnący. Istnieją też modele ploterów drukujących, gdzie głowicę z atramentem zastąpiono przez laser. Są to plotery laserowe.

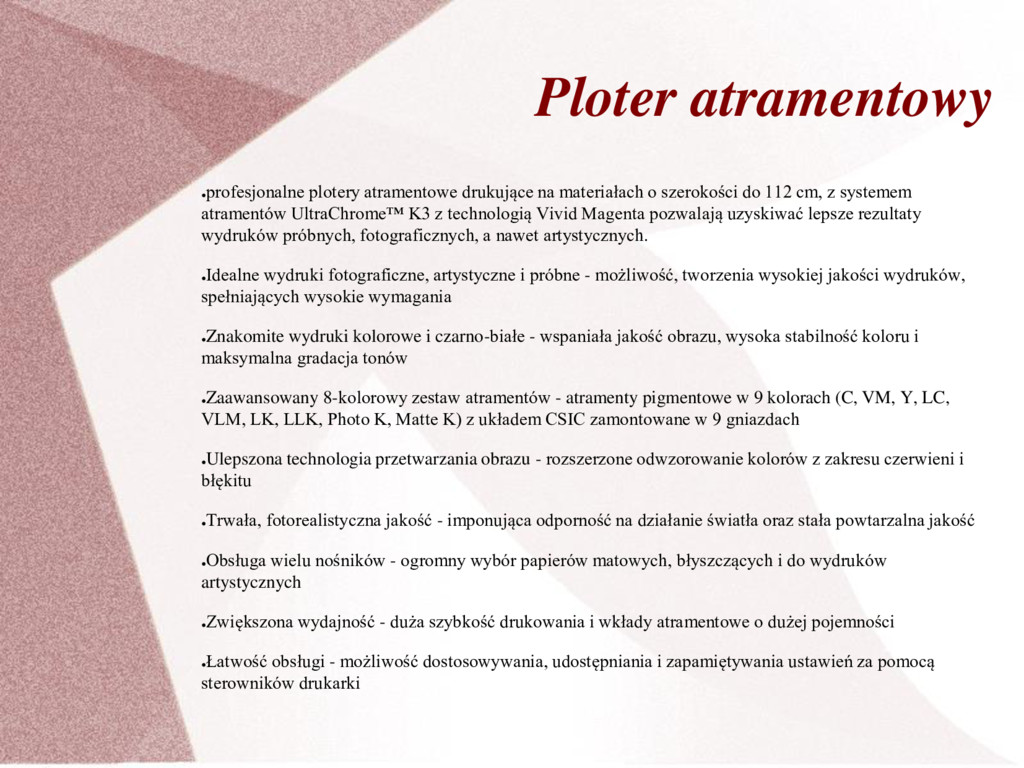

  7. Ploter atramentowy • profesjonalne plotery atramentowe drukujące na materiałach o

    szerokości do 112 cm, z systemem atramentów UltraChrome™ K3 z technologią Vivid Magenta pozwalają uzyskiwać lepsze rezultaty wydruków próbnych, fotograficznych, a nawet artystycznych. • Idealne wydruki fotograficzne, artystyczne i próbne - możliwość, tworzenia wysokiej jakości wydruków, spełniających wysokie wymagania • Znakomite wydruki kolorowe i czarno-białe - wspaniała jakość obrazu, wysoka stabilność koloru i maksymalna gradacja tonów • Zaawansowany 8-kolorowy zestaw atramentów - atramenty pigmentowe w 9 kolorach (C, VM, Y, LC, VLM, LK, LLK, Photo K, Matte K) z układem CSIC zamontowane w 9 gniazdach • Ulepszona technologia przetwarzania obrazu - rozszerzone odwzorowanie kolorów z zakresu czerwieni i błękitu • Trwała, fotorealistyczna jakość - imponująca odporność na działanie światła oraz stała powtarzalna jakość • Obsługa wielu nośników - ogromny wybór papierów matowych, błyszczących i do wydruków artystycznych • Zwiększona wydajność - duża szybkość drukowania i wkłady atramentowe o dużej pojemności • Łatwość obsługi - możliwość dostosowywania, udostępniania i zapamiętywania ustawień za pomocą sterowników drukarki

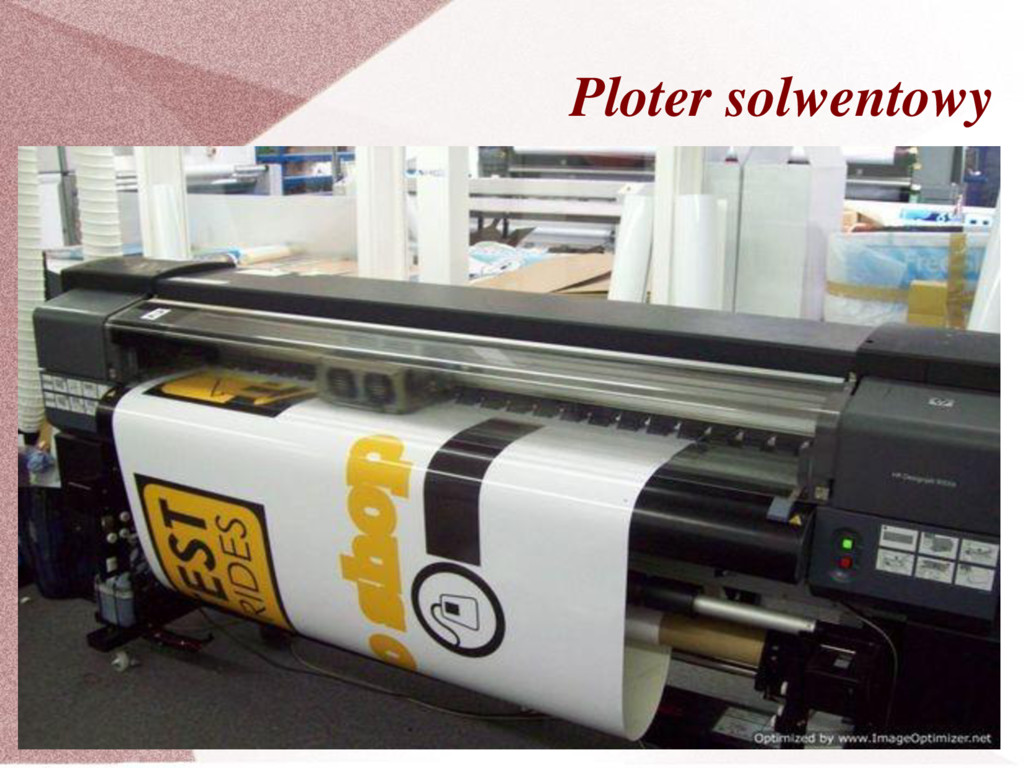

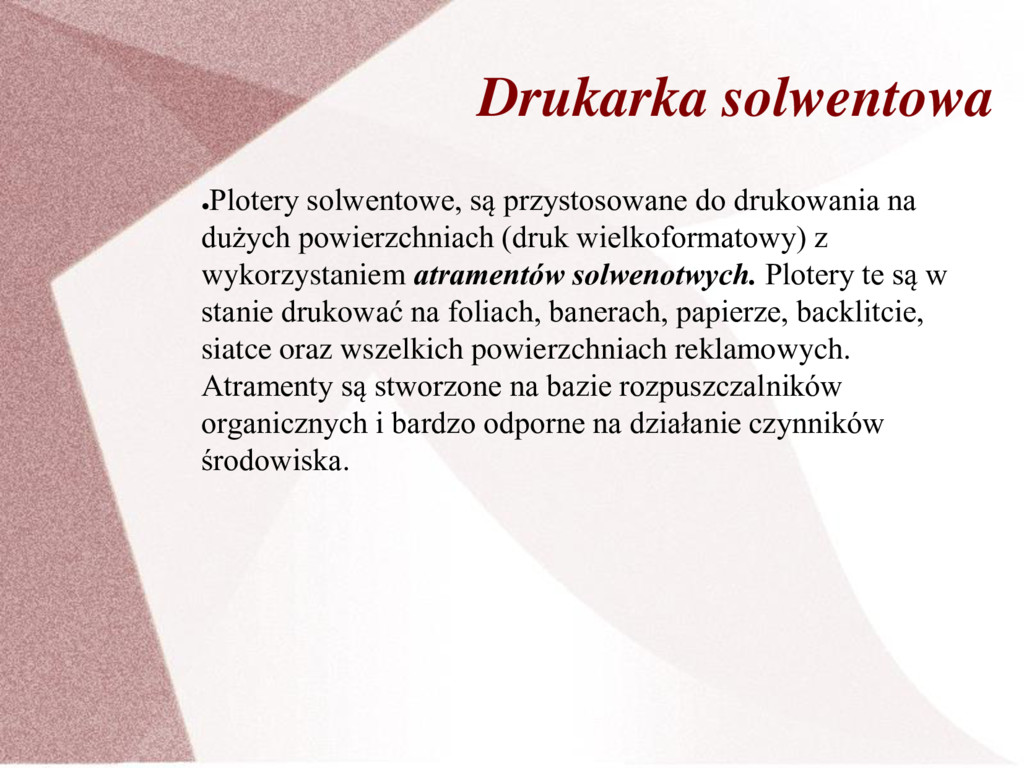

  8. Drukarka solwentowa • Plotery solwentowe, są przystosowane do drukowania na

    dużych powierzchniach (druk wielkoformatowy) z wykorzystaniem atramentów solwenotwych. Plotery te są w stanie drukować na foliach, banerach, papierze, backlitcie, siatce oraz wszelkich powierzchniach reklamowych. Atramenty są stworzone na bazie rozpuszczalników organicznych i bardzo odporne na działanie czynników środowiska.

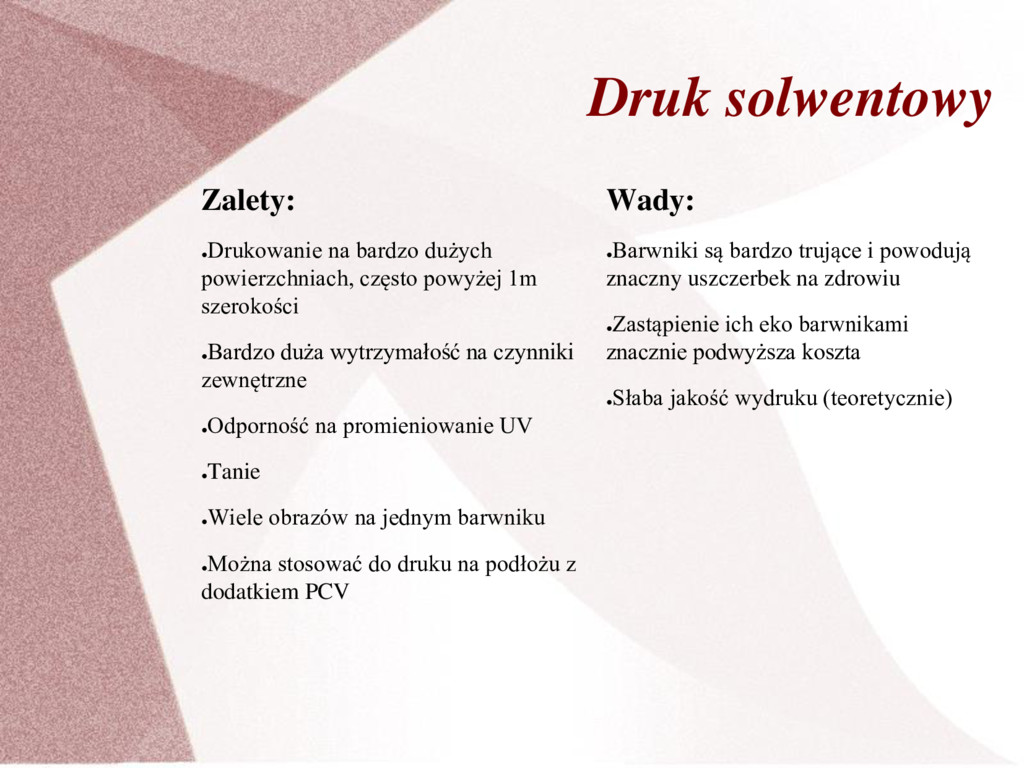

  9. Druk solwentowy Zalety: • Drukowanie na bardzo dużych powierzchniach, często

    powyżej 1m szerokości • Bardzo duża wytrzymałość na czynniki zewnętrzne • Odporność na promieniowanie UV • Tanie • Wiele obrazów na jednym barwniku • Można stosować do druku na podłożu z dodatkiem PCV Wady: • Barwniki są bardzo trujące i powodują znaczny uszczerbek na zdrowiu • Zastąpienie ich eko barwnikami znacznie podwyższa koszta • Słaba jakość wydruku (teoretycznie)

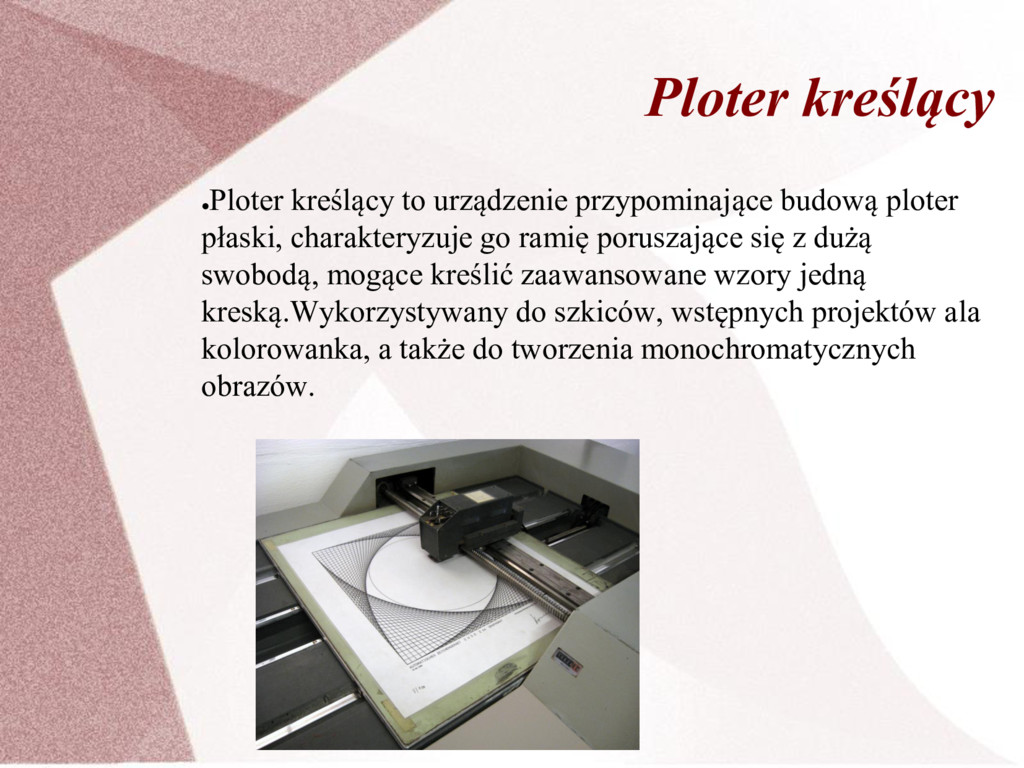

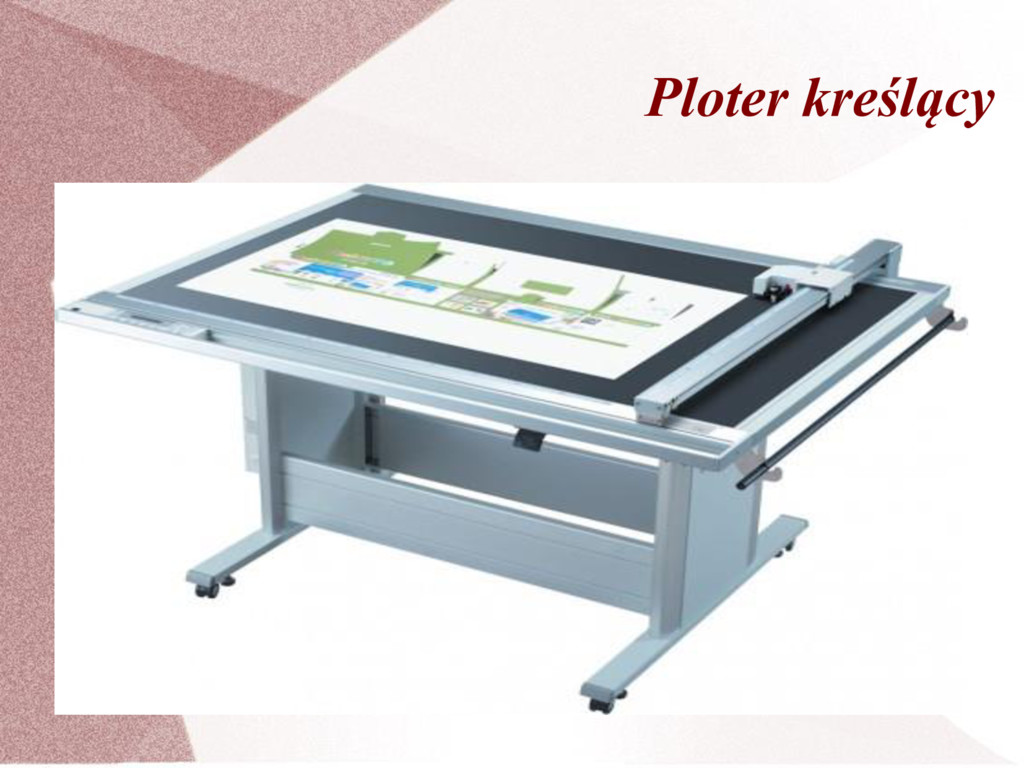

  10. Ploter kreślący • Ploter kreślący to urządzenie przypominające budową ploter

    płaski, charakteryzuje go ramię poruszające się z dużą swobodą, mogące kreślić zaawansowane wzory jedną kreską.Wykorzystywany do szkiców, wstępnych projektów ala kolorowanka, a także do tworzenia monochromatycznych obrazów.

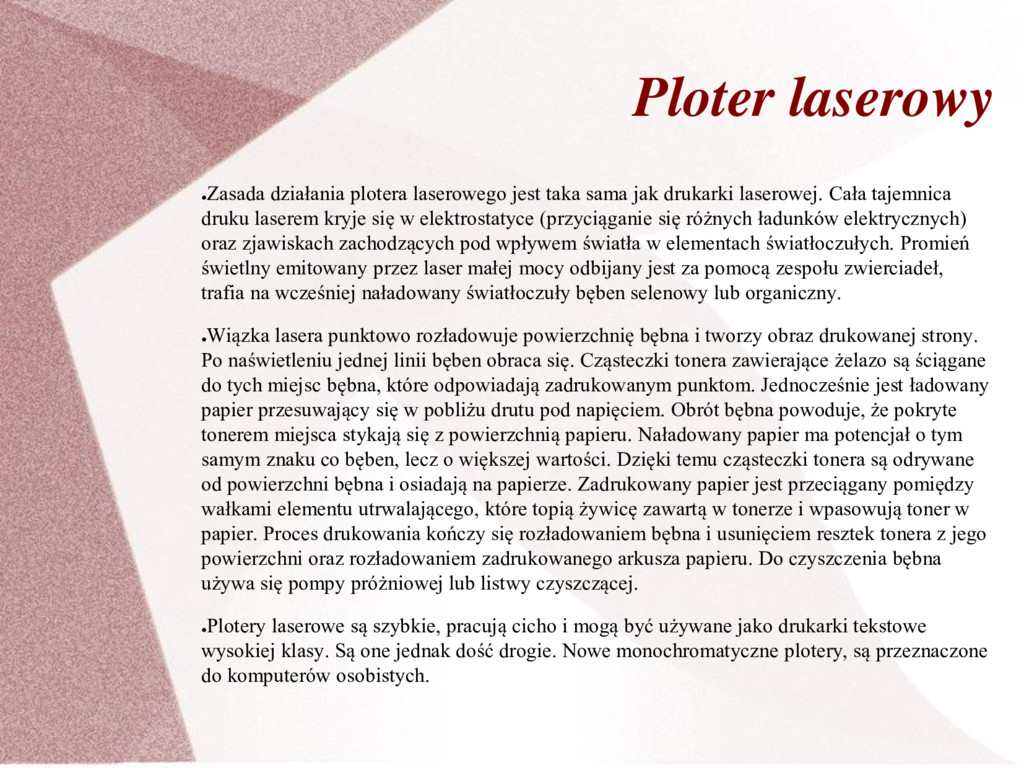

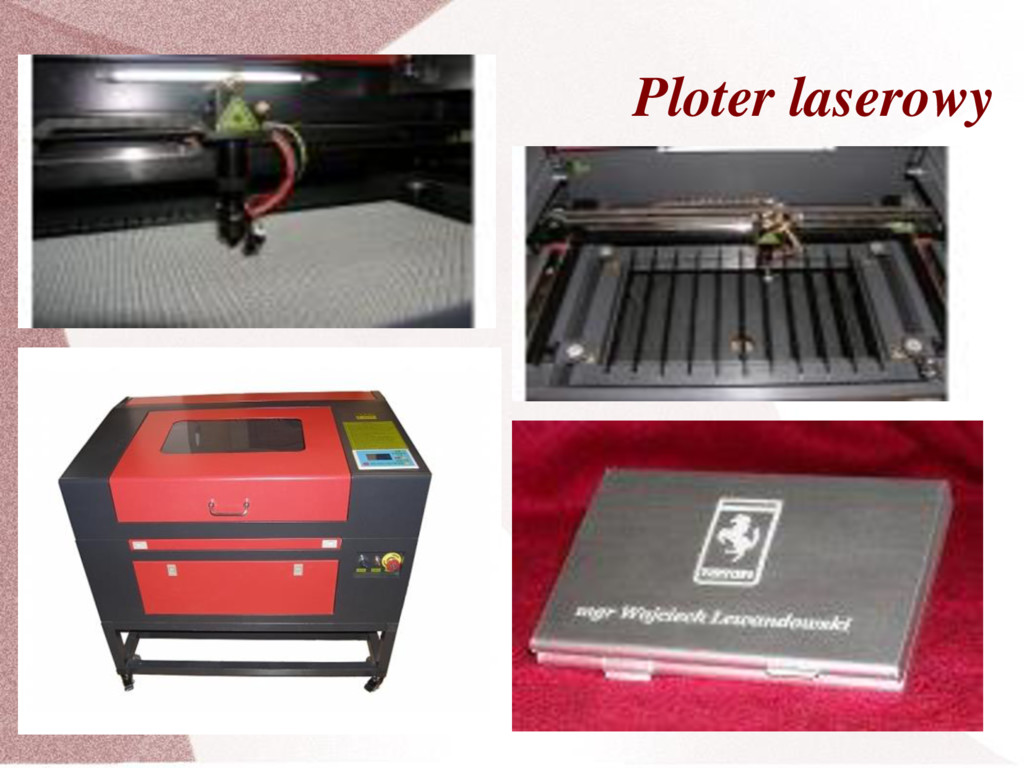

  11. Ploter laserowy • Zasada działania plotera laserowego jest taka sama

    jak drukarki laserowej. Cała tajemnica druku laserem kryje się w elektrostatyce (przyciąganie się różnych ładunków elektrycznych) oraz zjawiskach zachodzących pod wpływem światła w elementach światłoczułych. Promień świetlny emitowany przez laser małej mocy odbijany jest za pomocą zespołu zwierciadeł, trafia na wcześniej naładowany światłoczuły bęben selenowy lub organiczny. • Wiązka lasera punktowo rozładowuje powierzchnię bębna i tworzy obraz drukowanej strony. Po naświetleniu jednej linii bęben obraca się. Cząsteczki tonera zawierające żelazo są ściągane do tych miejsc bębna, które odpowiadają zadrukowanym punktom. Jednocześnie jest ładowany papier przesuwający się w pobliżu drutu pod napięciem. Obrót bębna powoduje, że pokryte tonerem miejsca stykają się z powierzchnią papieru. Naładowany papier ma potencjał o tym samym znaku co bęben, lecz o większej wartości. Dzięki temu cząsteczki tonera są odrywane od powierzchni bębna i osiadają na papierze. Zadrukowany papier jest przeciągany pomiędzy wałkami elementu utrwalającego, które topią żywicę zawartą w tonerze i wpasowują toner w papier. Proces drukowania kończy się rozładowaniem bębna i usunięciem resztek tonera z jego powierzchni oraz rozładowaniem zadrukowanego arkusza papieru. Do czyszczenia bębna używa się pompy próżniowej lub listwy czyszczącej. • Plotery laserowe są szybkie, pracują cicho i mogą być używane jako drukarki tekstowe wysokiej klasy. Są one jednak dość drogie. Nowe monochromatyczne plotery, są przeznaczone do komputerów osobistych.

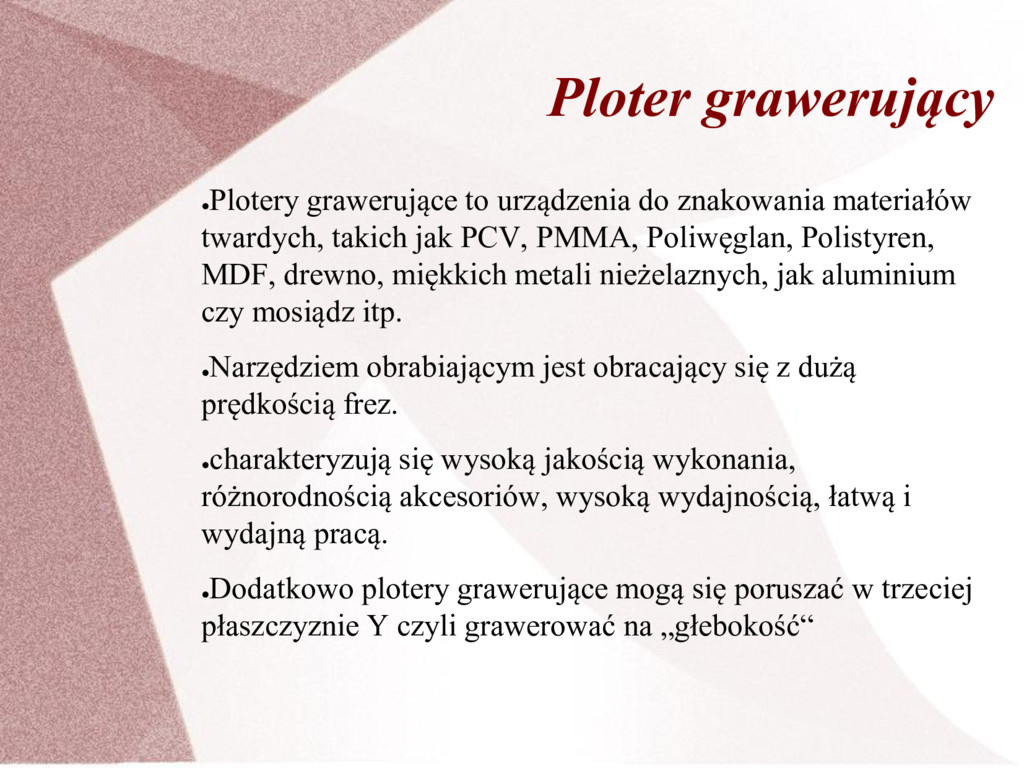

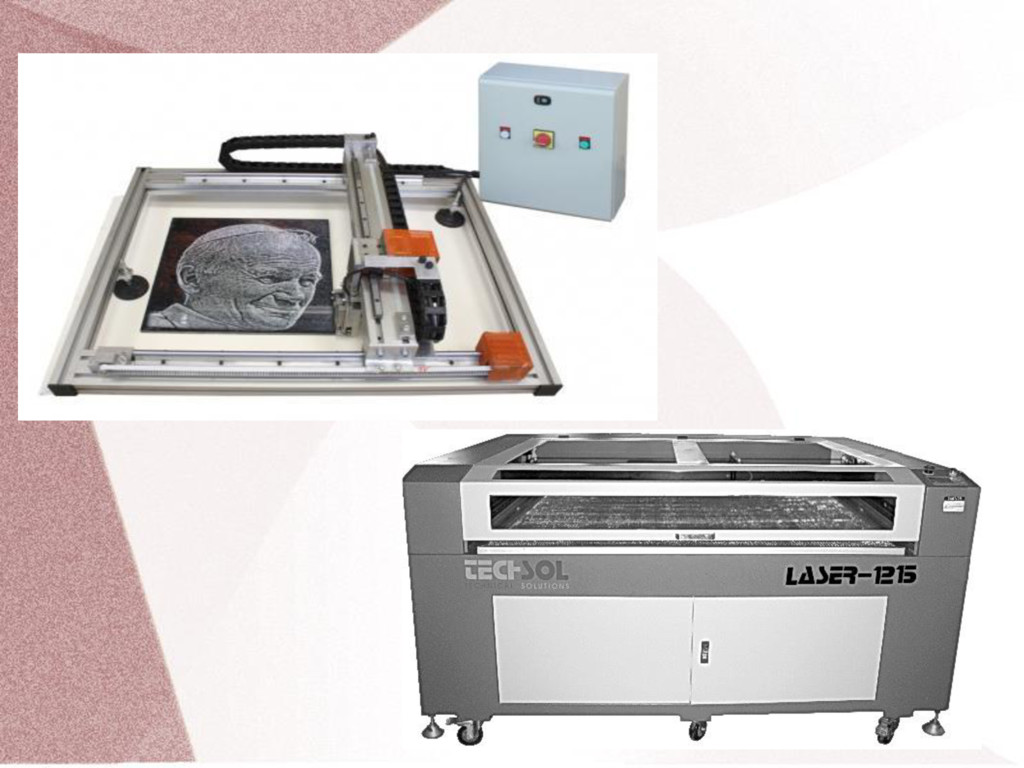

  12. Ploter grawerujący • Plotery grawerujące to urządzenia do znakowania materiałów

    twardych, takich jak PCV, PMMA, Poliwęglan, Polistyren, MDF, drewno, miękkich metali nieżelaznych, jak aluminium czy mosiądz itp. • Narzędziem obrabiającym jest obracający się z dużą prędkością frez. • charakteryzują się wysoką jakością wykonania, różnorodnością akcesoriów, wysoką wydajnością, łatwą i wydajną pracą. • Dodatkowo plotery grawerujące mogą się poruszać w trzeciej płaszczyznie Y czyli grawerować na „głebokość“

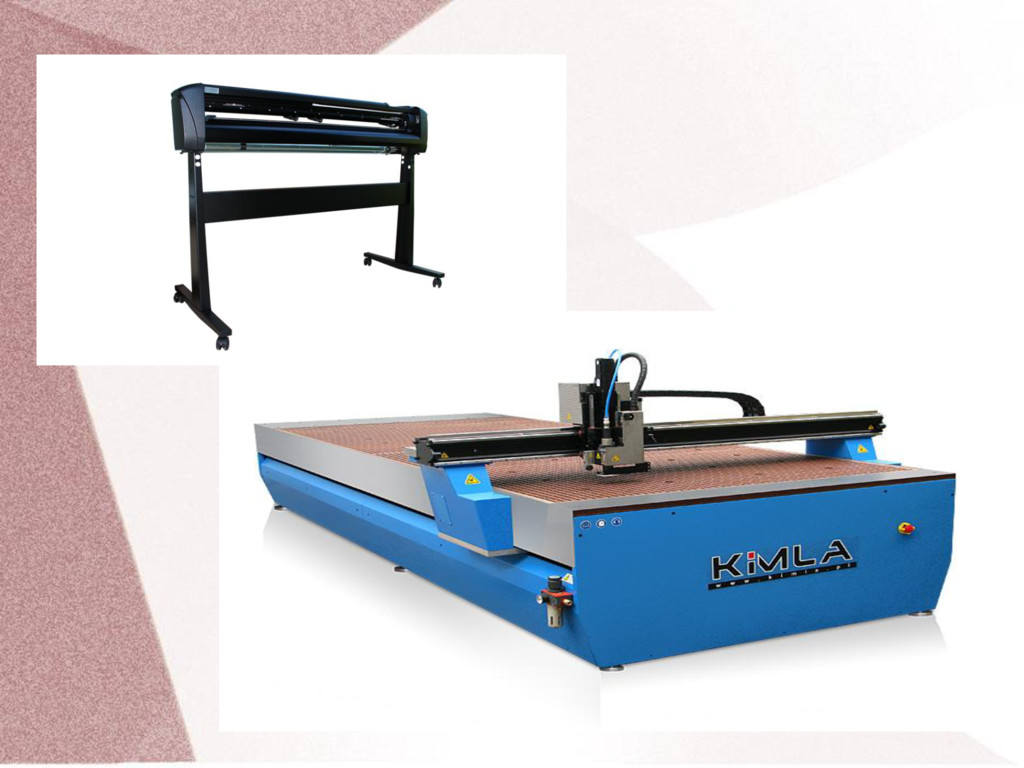

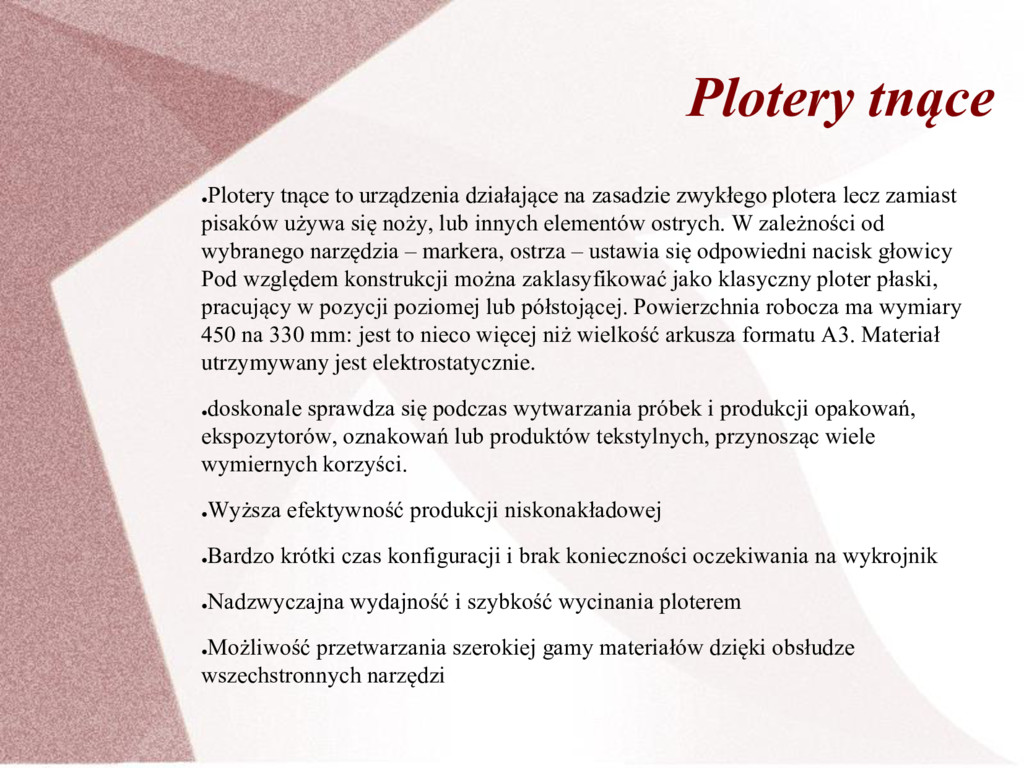

  13. Plotery tnące • Plotery tnące to urządzenia działające na zasadzie

    zwykłego plotera lecz zamiast pisaków używa się noży, lub innych elementów ostrych. W zależności od wybranego narzędzia – markera, ostrza – ustawia się odpowiedni nacisk głowicy Pod względem konstrukcji można zaklasyfikować jako klasyczny ploter płaski, pracujący w pozycji poziomej lub półstojącej. Powierzchnia robocza ma wymiary 450 na 330 mm: jest to nieco więcej niż wielkość arkusza formatu A3. Materiał utrzymywany jest elektrostatycznie. • doskonale sprawdza się podczas wytwarzania próbek i produkcji opakowań, ekspozytorów, oznakowań lub produktów tekstylnych, przynosząc wiele wymiernych korzyści. • Wyższa efektywność produkcji niskonakładowej • Bardzo krótki czas konfiguracji i brak konieczności oczekiwania na wykrojnik • Nadzwyczajna wydajność i szybkość wycinania ploterem • Możliwość przetwarzania szerokiej gamy materiałów dzięki obsłudze wszechstronnych narzędzi

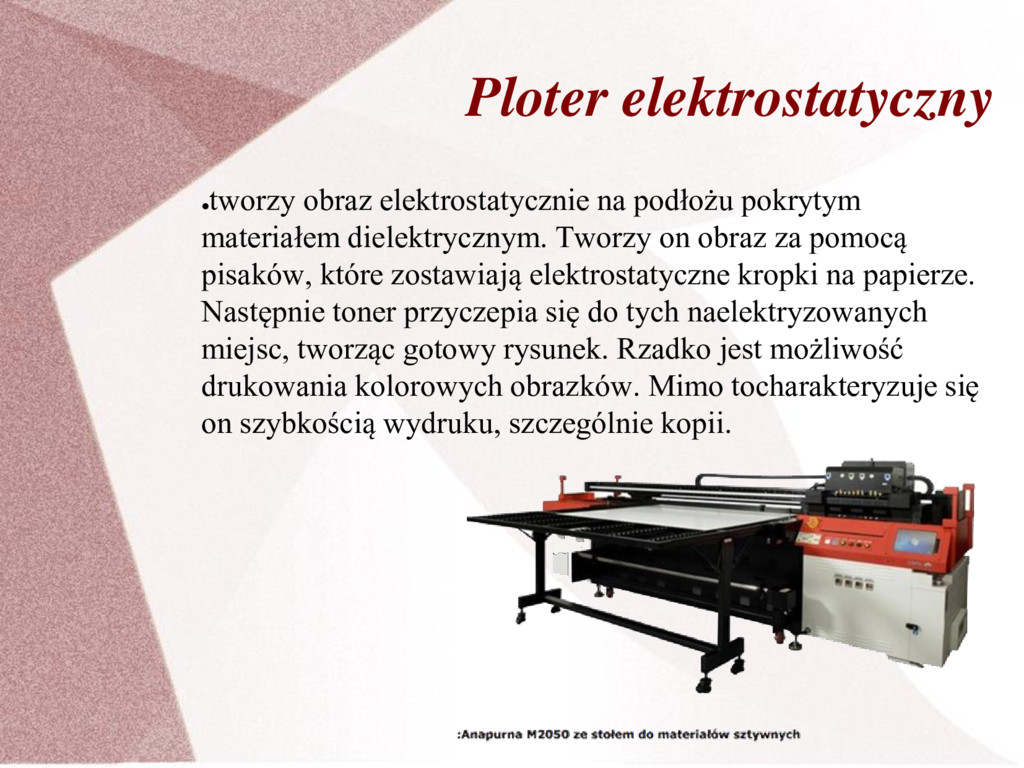

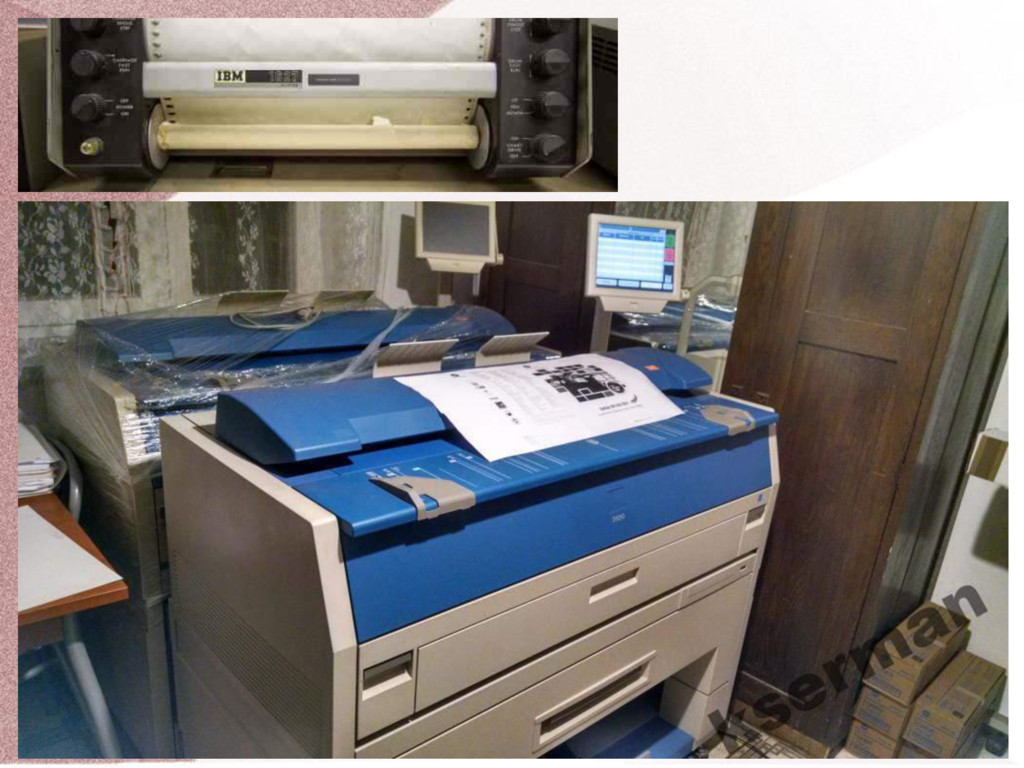

  14. Ploter elektrostatyczny • tworzy obraz elektrostatycznie na podłożu pokrytym materiałem

    dielektrycznym. Tworzy on obraz za pomocą pisaków, które zostawiają elektrostatyczne kropki na papierze. Następnie toner przyczepia się do tych naelektryzowanych miejsc, tworząc gotowy rysunek. Rzadko jest możliwość drukowania kolorowych obrazków. Mimo tocharakteryzuje się on szybkością wydruku, szczególnie kopii.

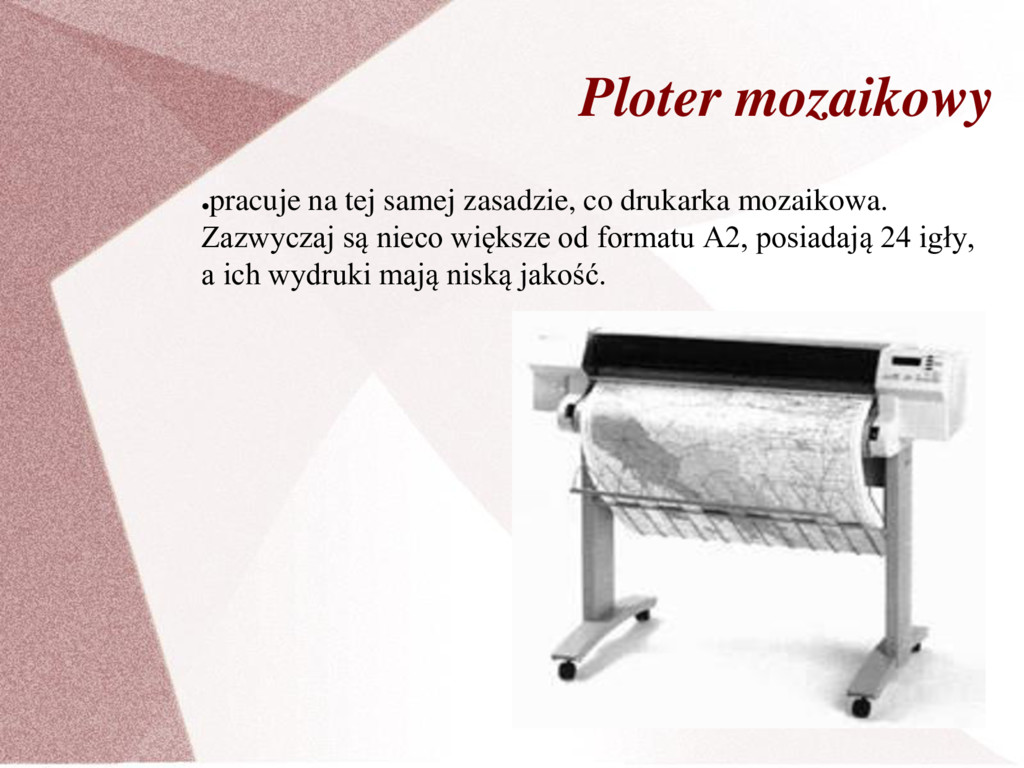

  15. Ploter mozaikowy • pracuje na tej samej zasadzie, co drukarka

    mozaikowa. Zazwyczaj są nieco większe od formatu A2, posiadają 24 igły, a ich wydruki mają niską jakość.

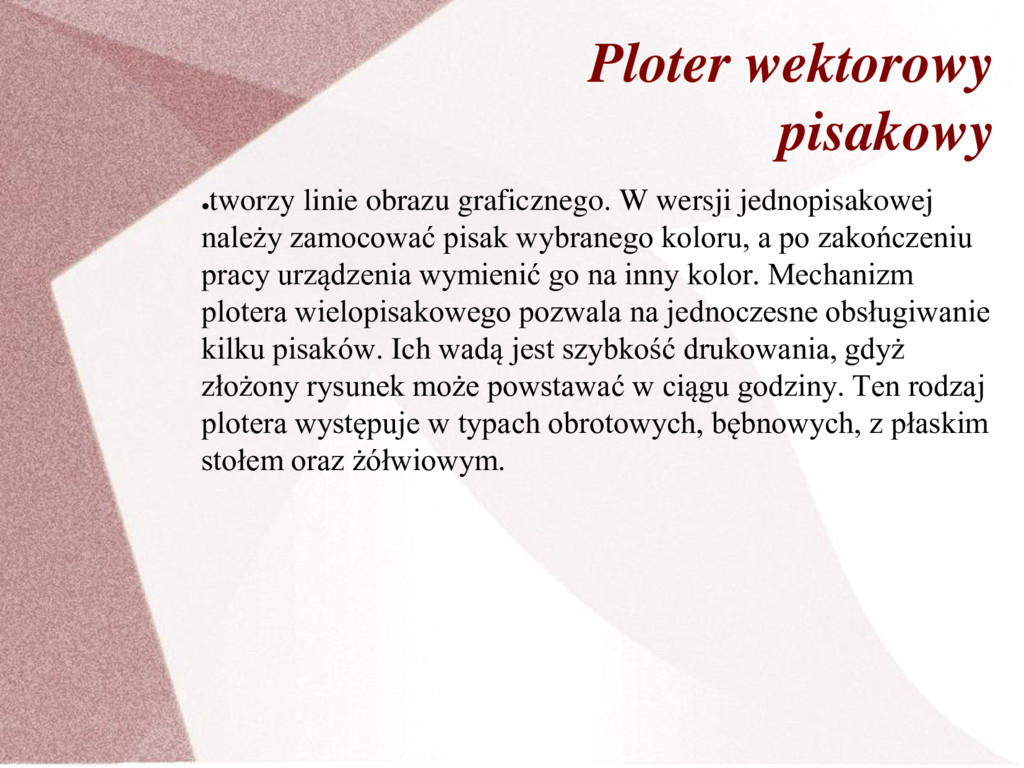

  16. Ploter wektorowy pisakowy • tworzy linie obrazu graficznego. W wersji

    jednopisakowej należy zamocować pisak wybranego koloru, a po zakończeniu pracy urządzenia wymienić go na inny kolor. Mechanizm plotera wielopisakowego pozwala na jednoczesne obsługiwanie kilku pisaków. Ich wadą jest szybkość drukowania, gdyż złożony rysunek może powstawać w ciągu godziny. Ten rodzaj plotera występuje w typach obrotowych, bębnowych, z płaskim stołem oraz żółwiowym.
