CockroachDB から覗く形式手法の世界 #JTF2021w / July Tech Festa 2021 winter

July Tech Festa 2021 winter で使用したスライドです。

バグのない分散システムの設計は果たして可能でしょうか？ この問いに対する一つの答えとして、CockroachDB では形式手法ツール TLA+ を用いて分散トランザクションの正しさを担保しています。 形式手法はシステムの挙動を数学的に解析する技法で、「ノードが特定のタイミングで故障した場合にのみ発生するバグ」といった再現困難な問題を確実に検出することができます。 本講演では、CockroachDB の事例を通して、形式手法が実世界で活用されている様子をお伝えします。

イベント概要：https://techfesta.connpass.com/event/193966/
ブログ記事：https://ccvanishing.hateblo.jp/entry/2021/01/24/185819
録画：https://www.youtube.com/watch?v=T26-viZnrE0

Transcript

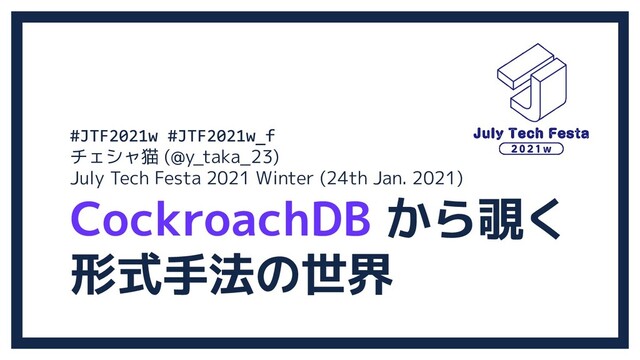

1. チェシャ猫 (@y_taka_23)
   July Tech Festa 2021 Winter (24th Jan. 2021)


   View Slide

2. View Slide

3. 形式手法ツール
   TLA+ により「証明」済


   View Slide

4. ● CockroachDB の概要
   ○ スケーラビリティを実現するアーキテクチャ
   ○ 生じた課題と Parallel Commit による解決
   ● 形式手法ツール TLA+ の概要
   ○ 理論はともかく、ツールとしての雰囲気
   ○ CockroachDB の挙動をどう表現・検証するか


   View Slide

5. How Does CockroachDB Construct Transactions?


   View Slide

6. ● Spanner 系の分散データベース
   ○ インタフェースとして SQL をサポート
   ○ 強い一貫性を持ったトランザクションをサポート
   ○ 旧来の RDB と異なりスケールアウト可能
   ● データは Node 間で冗長化される
   ○ 一定規模以下の Node 障害時でもデータを守れる


   View Slide

7. View Slide

8. クライアントから見た
   処理の流れ


   View Slide

9. SQL を Key-Value 命令に変換
   トランザクション管理（本日メイン）
   適切な Node に命令をルーティング
   Node 間でデータを冗長化
   データをディスクに永続化（省略）


   View Slide

10. SQL を Key-Value 命令に変換


    View Slide

11. id (PK) author like
    1 alice 4
    2 alice 8
    3 bob 5


    View Slide

12. id (PK) author like
    1 alice 4
    2 alice 8
    3 bob 5
    /posts/2/author
    /posts/2/like
    /posts/3/id
    /posts/3/author
    /posts/3/like
    /posts/1/id
    /posts/1/author
    /posts/1/like
    /posts/2/id
    key
    alice
    8
    _
    bob
    5
    _
    alice
    4
    _
    value


    View Slide

13. 適切な Node に命令をルーティング


    View Slide

14. key value


    View Slide

15. key value


    View Slide

16. View Slide

17. PUT k1 = v1 (k1 ∈ Range 1)


    View Slide

18. View Slide

19. View Slide

20. Node 間でデータを冗長化


    View Slide

21. ● 合意 (Consensus) プロトコル
    ○ 一度、合意が得られればその値は覆らない
    ● Leader Election
    ○ 見本となる Node (Leader, LeaseHolder) を選択
    ● Log Replication
    ○ 操作列について合意し LeaseHolder の状態を複製


    View Slide

22. View Slide

23. (LH = LeaseHolder)


    View Slide

24. k1 = v1
    PUT k1 = v1 (k1 ∈ Range 1)


    View Slide

25. k1 = v1 k1 = v1 k1 = v1


    View Slide

26. k1 = v1 k1 = v1 k1 = v1
    Ack Success


    View Slide

27. View Slide

28. k1 = v1
    PUT k1 = v1 (k1 ∈ Range 1)


    View Slide

29. k1 = v1
    PUT k1 = v1 (k1 ∈ Range 1)


    View Slide

30. k1 = v1
    PUT k1 = v1 (k1 ∈ Range 1)
    ● 各 Range は Raft で可用性と一貫性が
    保たれた一塊の DB とみなせる
    ● Range 間にはコミュニケーションの
    仕組みがない


    View Slide

31. INSERT INTO table VALUES (k1, v1), (k2, v2);


    View Slide

32. INSERT INTO table VALUES (k1, v1), (k2, v2);
    PUT k1 = v1 + PUT k2 = v2


    View Slide

33. k1 = v1 k2 = v2


    View Slide

34. k1 = v1’
    k2 = v2’ (合意待ち)
    k2 = v2


    View Slide

35. k1 = v1’ k2 = v2
    v1’ + v2 (?)


    View Slide

36. View Slide

37. トランザクション管理（本日メイン）


    View Slide

38. 1. トランザクション開始時、Key-Value データと同様に
    Pending 状態の Transaction Record を書き込む
    2. データを書き込む際は上書きする代わりに、
    Intent と呼ばれるマーカをつけ、Record を参照
    3. 全てのデータ書き込みが成功したら Record の状態を
    Committed に変更することでコミット


    View Slide

39. k1 = v1 k2 = v2


    View Slide

40. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = pending
    Round-1
    Consensus


    View Slide

41. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = pending
    Round-1
    Consensus


    View Slide

42. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = committed
    Round-2
    Consensus


    View Slide

43. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = committed
    Round-2
    Consensus


    View Slide

44. 1. データを読み込もうとした際、Intent を見つけたら
    まず対応する Transaction Record の状態を確認
    2. Record が Pending 状態であれば元の値を採用
    3. Record が Committed 状態であれば Intent として
    保持されている値を採用


    View Slide

45. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = pending


    View Slide

46. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = pending


    View Slide

47. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = pending


    View Slide

48. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = pending
    v1 + v2


    View Slide

49. ● CockroachDB のアーキテクチャ
    ○ Range ごとに Raft Group を構成し合意
    ● 分散トランザクションの必要性
    ○ SQL に伴う Raft Group をまたいだ操作
    ● Transaction Record による実装
    ○ データ + Transaction Record で 2 回の合意


    View Slide

50. As a database that prides itself on
    geo-distributed use cases, we must strive
    to reduce the latency incurred by common
    OLTP transactions to near the theoretical
    minimum: the sum of all read latencies plus
    one consensus latency.
    CockroachDB RFC: Parallel Commits


    View Slide

51. View Slide

52. How Do Formal Methods Handle the Complexity?


    View Slide

53. View Slide

54. 1. DB から現在の Like の個数を取得
    2. ローカルでその値を + 1 する
    3. DB に新しい値を書き戻す


    View Slide

55. View Slide

56. View Slide

57. View Slide

58. View Slide

59. 0
    1
    1
    0
    0
    0 1
    1


    View Slide

60. 0
    1
    1
    0
    0
    0 1
    1


    View Slide

61. View Slide

62. 決定的・直線的な振る舞い


    View Slide

63. 非決定的・木構造的な振る舞い


    View Slide

64. View Slide

65. View Slide

66. ● 並行性の問題
    ○ 動作する順番の全組み合わせを考える必要がある
    ● 故障の問題
    ○ 個々の Node の動作にもランダム性がある
    ● ネットワークの問題
    ○ 通信は遅延・消失し、順番も保証されない


    View Slide

67. View Slide

68. View Slide

69. View Slide

70. ● 運用環境であえて障害を発生させる
    ○ サービス不能状態に陥らないか
    ○ 意図したリカバリがちゃんと発動するか
    ● 予測困難な「未知なる問題」を炙り出す
    ○ 比較対象となる「通常の動作」を定義
    ○ 障害を注入し、発生した差分から問題を発見


    View Slide

71. View Slide

72. View Slide

73. Formal Methods


    View Slide

74. ● システムを数学的対象により表現
    ○ 対象として何を選択するかでツールの特性が出る
    ● エンドユーザ視点のメリット
    ○ システムの挙動や仕様を曖昧さなく表現できる
    ○ ケースの抜けや漏れが原理的に生じない
    ○ 実装ではなく仕様・設計に対して検査できる


    View Slide

75. View Slide

76. ● AWS DynamoDB
    ○ AWS での最初の採用、後に S3 などにも横展開
    ○ 「ゼロから 2-3 週間で習得可能」
    ○ 「設計をデバッグする」と表現し浸透を図る
    ● Azure Cosmos DB
    ○ 5 つの整合性レベルの仕様を厳密に記述


    View Slide

77. ● TiDB / TiKV
    ○ Percolator、Multi-Raft Merge、TiCDC など
    ○ Chaos Mesh との両面から分散システムを検証
    ● Elasticsearch
    ○ レプリケーション、クラスタのメタデータ管理
    ○ 「3 日間のモデリングでバグを発見できた」


    View Slide

78. 形式手法ツール
    TLA+ により「証明」済


    View Slide

79. ● Temporal Logic of Actions と呼ばれる論理が基盤
    ○ IDE (TLA Toolbox) とセットで配布
    ○ Lamport (Paxos の人) が中心となって開発
    ● システムを状態遷移系として表現
    ○ 擬似プログラミング言語 PlusCal から生成可能
    ○ AWS の事例では PlusCal の有効性を強調


    View Slide

80. View Slide

81. View Slide

82. プロセス alice と bob が並行に動く


    View Slide

83. ラベルが一つの実行ステップを表し
    その間では他プロセスの割り込みが入る


    View Slide

84. View Slide

85. View Slide

86. 検査したい条件


    View Slide

87. View Slide

88. ● 分散システムをテストするのは難しい
    ○ タイミングに依存したバグの再現性
    ● TLA+ による問題の発見
    ○ 状態遷移系を網羅的に探索して条件を確認
    ● TLA+ が使用された事例
    ○ CockroachDB、Cosmos DB、TiDB など


    View Slide

89. How Does the Protocol Reduce the Latencies?


    View Slide

90. View Slide

91. 1. データと Transaction Record を並列で書き込み
    2. ただしこの時点での Record の状態は Staging とし、
    トランザクションに属するキーのリストも付ける
    3. データと Record が合意して戻ってきたら
    クライアントにトランザクション完了通知を出す
    4. 最後に Record の状態を Committed に変更


    View Slide

92. k1 = v1 k2 = v2


    View Slide

93. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = staging
    : k1, k2
    Round-1
    Consensus


    View Slide

94. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = staging
    : k1, k2
    Round-1
    Consensus


    View Slide

95. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = committed
    : k1, k2
    Round-2
    Consensus


    View Slide

96. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = committed
    : k1, k2
    Round-2
    Consensus


    View Slide

97. View Slide

98. 1. Intent を発見したら Transaction Record を確認
    2. その Record が Staging だった場合、リストされている
    キーについて Intent が書き込み成功かどうか確認
    3. 全キーが OK なら Record を Committed に変更
    4. まだ書き込まれていないキーを見つけた場合は
    Conflict と判断して Record を Aborted に変更


    View Slide

99. k1 = v1 k2 = v2
    k1 = v1’ (t1) k2 = v2’ (t1)
    t1 = staging
    : k1, k2


    View Slide

100. k1 = v1 k2 = v2
     k1 = v1’ (t1) k2 = v2’ (t1)
     t1 = staging
     : k1, k2


     View Slide

101. k1 = v1 k2 = v2
     k1 = v1’ (t1) k2 = v2’ (t1)
     t1 = staging
     : k1, k2


     View Slide

102. k1 = v1 k2 = v2
     k1 = v1’ (t1) k2 = v2’ (t1)
     t1 = staging
     : k1, k2
     v1’ + v2’


     View Slide

103. k1 = v1 k2 = v2
     k1 = v1’ (t1) k2 = v2’ (t1)
     t1 = committed
     : k1, k2


     View Slide

104. View Slide

105. k1 = v1 k2 = v2
     k1 = v1’ (t1)
     t1 = staging
     : k1, k2


     View Slide

106. k1 = v1 k2 = v2
     k1 = v1’ (t1)
     t1 = staging
     : k1, k2


     View Slide

107. k1 = v1 k2 = v2
     k1 = v1’ (t1)
     t1 = staging
     : k1, k2


     View Slide

108. k1 = v1 k2 = v2
     k1 = v1’ (t1)
     t1 = staging
     : k1, k2
     (No k2 intent)


     View Slide

109. k1 = v1 k2 = v2
     k1 = v1’ (t1)
     t1 = aborted
     : k1, k2
     v1 + v2


     View Slide

110. View Slide

111. ● 暗黙的コミット済み状態（読み取り可能状態）
     ○ Transaction Record が Staging 状態
     ○ かつ全てのキーについて Intent が書き込み成功
     ● 明示的コミット済み状態
     ○ Transaction Record が Committed 状態
     ○ Parallel Commit 導入前と同じ、安全側の条件


     View Slide

112. View Slide

113. 論理式の「かつ」


     View Slide

114. 任意の key ∈ KEYS に対し


     View Slide

115. ● トランザクション完了通知の正しさ
     ○ 完了通知の際は必ずコミット済みである
     ○ ただし暗黙的コミット済みの段階で構わない
     ● 暗黙的コミット済み状態の妥当性
     ○ 暗黙的にコミットされればいずれ明示的にもされる
     ○ 仮に Node が故障した場合であっても保証したい


     View Slide

116. ● 安全性 (Safety)
     ○ 何か悪いことが「起こらない」ことを要求
     ○ 実行中、常に有効なアサーションのようなもの
     ● 活性 (Liveness)
     ○ 何か良いことがいつかは「起こる」ことを要求
     ○ 何もしないシステムは無意味なので検証には必須


     View Slide

117. View Slide

118. True True
     False False


     View Slide

119. True
     False
     True True
     False False


     View Slide

120. View Slide

121. ● 通常の論理式に以下の記号を追加した体系
     ○ □A：現在の状態から先では常に A が真
     ○ ◇A：現在の状態から A が真になるルートが存在
     ● 状態の「列」に対して真偽が決まる
     ○ 一連の実行の様子に対して条件を定義できる
     ○ 真偽の与え方は CTL、LTL などいくつか存在


     View Slide

122. View Slide

123. False
     True


     View Slide

124. True
     False
     False
     True


     View Slide

125. View Slide

126. 安全性


     View Slide

127. 活性


     View Slide

128. 一度 A が成立すると
     その後いつか B も成立


     View Slide

129. View Slide

130. ● 公平性なし（TLA+ のデフォルト）
     ○ まったく動かない可能性がある
     ● 弱い公平性の仮定（fair をつけた場合）
     ○ 常に動ける状態ならいつか必ず動く
     ● 強い公平性の仮定
     ○ 動ける瞬間が無限回来るならいつか必ず動く


     View Slide

131. View Slide

132. トランザクションの持ち主のプロセスが
     任意のタイミングで Stall する


     View Slide

133. それ以外のプロセスは、動ける状況が続けば
     必ずどこかのタイミングでは動く


     View Slide

134. View Slide

135. View Slide

136. 二つのパターンのうち
     どちらが選ばれるかを両方考えて
     分岐を生成
     / / 更新
     変数に変化無し


     View Slide

137. 書き込みが成功したパターン
     / / 更新
     変数に変化無し


     View Slide

138. / / 更新
     変数に変化無し
     書き込みが失敗したパターン


     View Slide

139. View Slide

140. View Slide

141. Key を一つ取り出す際、
     すべての「取り出し方」を
     網羅して分岐を生成


     View Slide

142. ● 分散システムに特有な非決定的な動作の扱い
     ○ 通信の失敗：成功・失敗でランダムに分岐
     ○ 通信の非順序性：値をランダムに取り出す
     ● E2E テストと違い、実際に実行するわけではない
     ○ 全ての可能性を考慮して状態遷移を分岐させる
     ○ 起こりうる全てのランダム性が考慮できる


     View Slide

143. ● Parallel Commits のプロトコル
     ○ Staging 状態の導入と Transaction Recovery
     ● 時相論理式の導入
     ○ 時間的な幅を持った実行列に関する仕様を検証
     ● ランダム実行ではなく分岐の網羅
     ○ 障害の際にもプロトコルが正しく動くかを検証


     View Slide

144. Wrap Up the Session!


     View Slide

145. ● CockroachDB と Parallel Commit
     ○ 一貫性を保ったままパフォーマンスを改善したい
     ● 分散システムのテスト困難性
     ○ 動作順・故障・通信のランダムネス
     ● 形式手法を利用したシステムの記述や検証
     ○ より厳密な仕様の理解と膨大なパターン網羅


     View Slide

146. We found that the process of writing this
     specification gave us more confidence in
     the Parallel Commit protocol itself and in
     its integration into CockroachDB.
     Parallel Commits: An Atomic Commit Protocol For
     Globally Distributed Transactions


     View Slide

147. Presented by チェシャ猫 (@y_taka_23)
