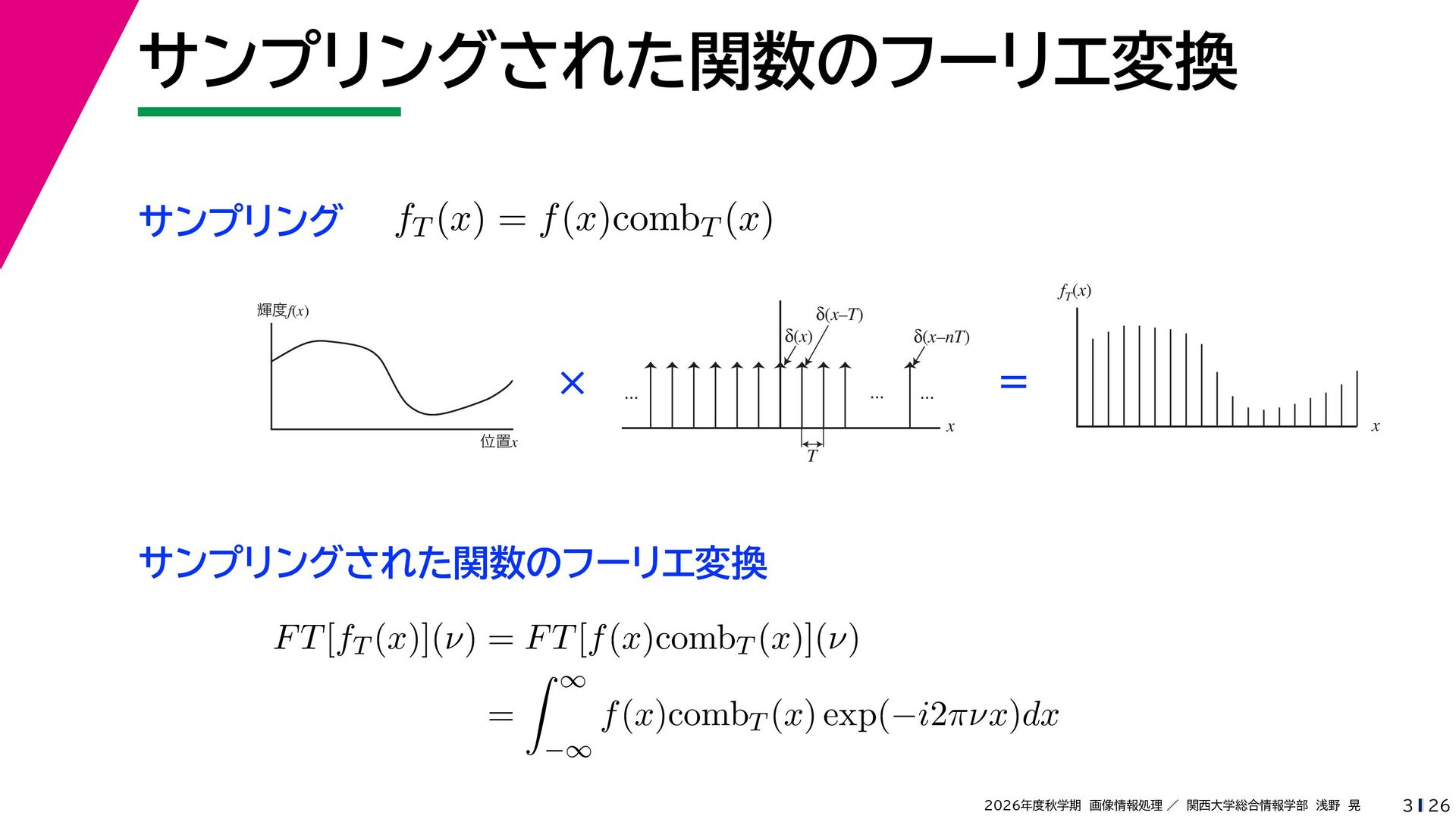

サンプリングされた関数のフーリエ変換 サンプリング fT (x) = f (x)combT (x) fT(x) 輝度f(x)
δ(x–T) δ(x) × δ(x–nT) ... ... = ... x x 位置x T サンプリングされた関数のフーリエ変換 F T [fT (x)](ν) = F T [f (x)combT (x)](ν) ∞ = f (x)combT (x) exp(−i2πνx)dx −∞ 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 3 26 -

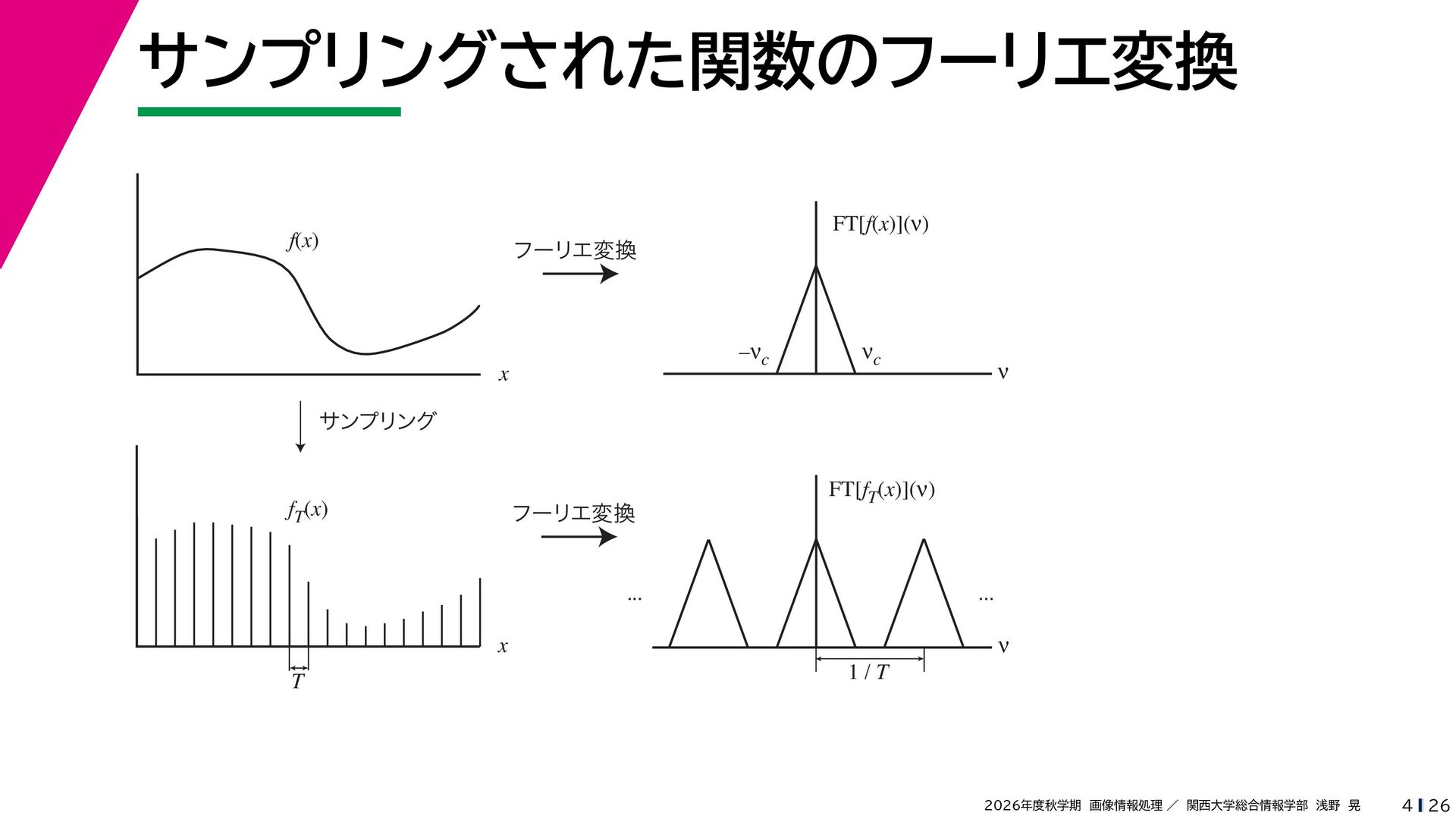

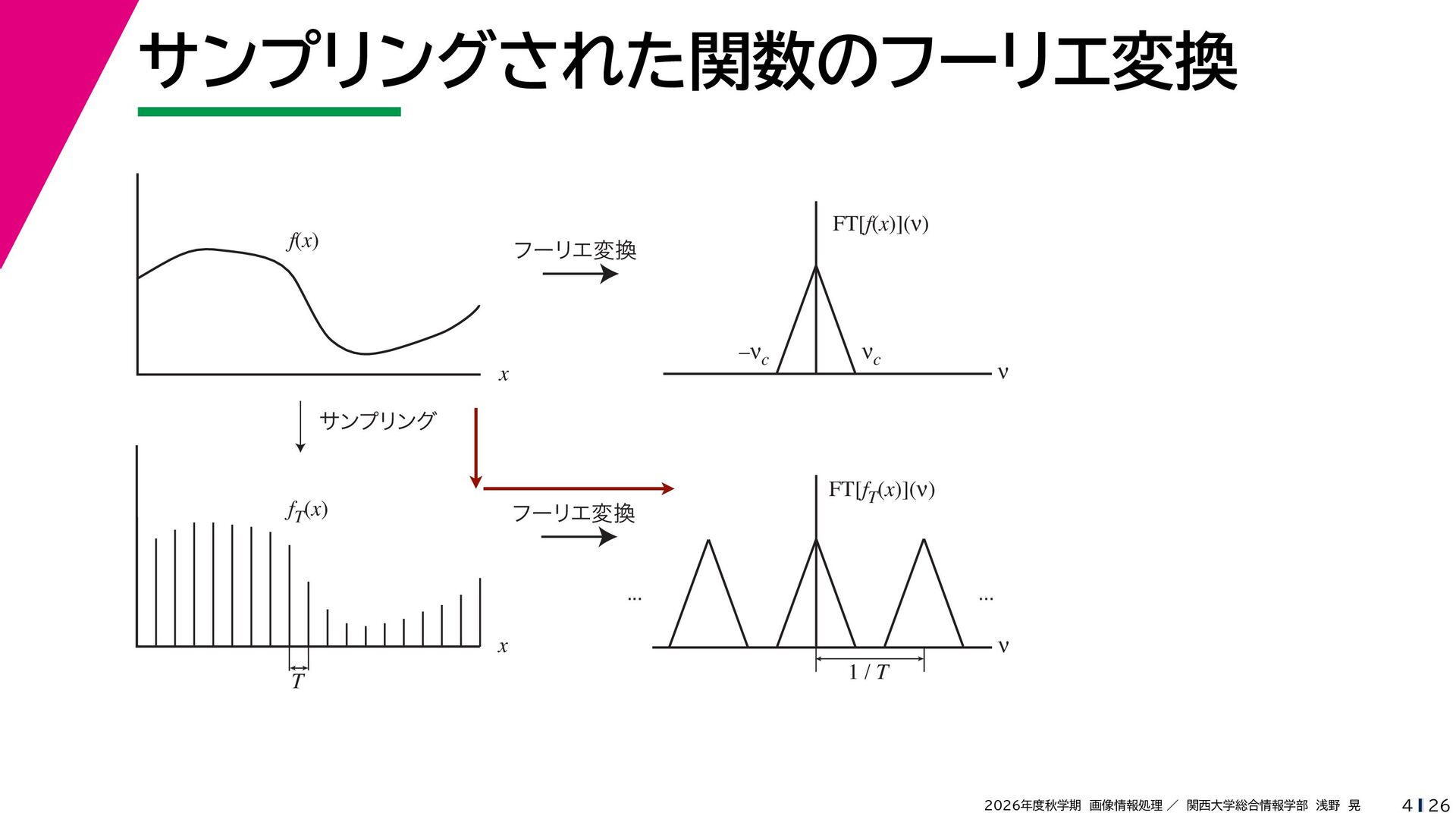

サンプリングされた関数のフーリエ変換 FT[f(x)](ν) f(x) フーリエ変換 –νc x νc ν サンプリング フーリエ変換
fT(x) FT[fT(x)](ν) ... ... ν x T 1/T 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 4 26 -
サンプリングされた関数のフーリエ変換 FT[f(x)](ν) f(x) フーリエ変換 –νc x νc ν サンプリング フーリエ変換
fT(x) FT[fT(x)](ν) ... ... ν x T 1/T 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 4 26 -

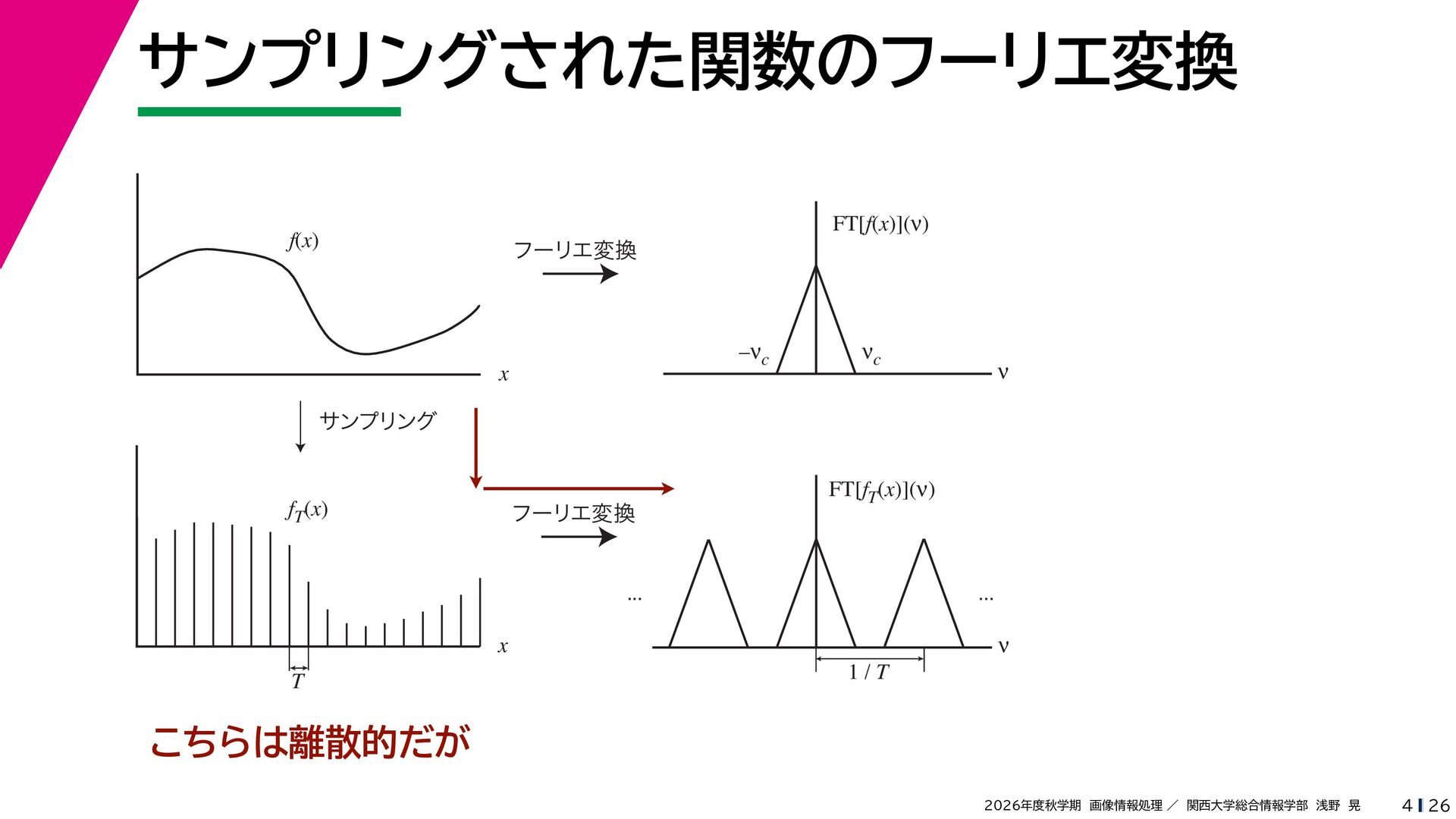

サンプリングされた関数のフーリエ変換 FT[f(x)](ν) f(x) フーリエ変換 –νc x νc ν サンプリング フーリエ変換
fT(x) FT[fT(x)](ν) ... ... ν x T 1/T こちらは離散的だが 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 4 26 -

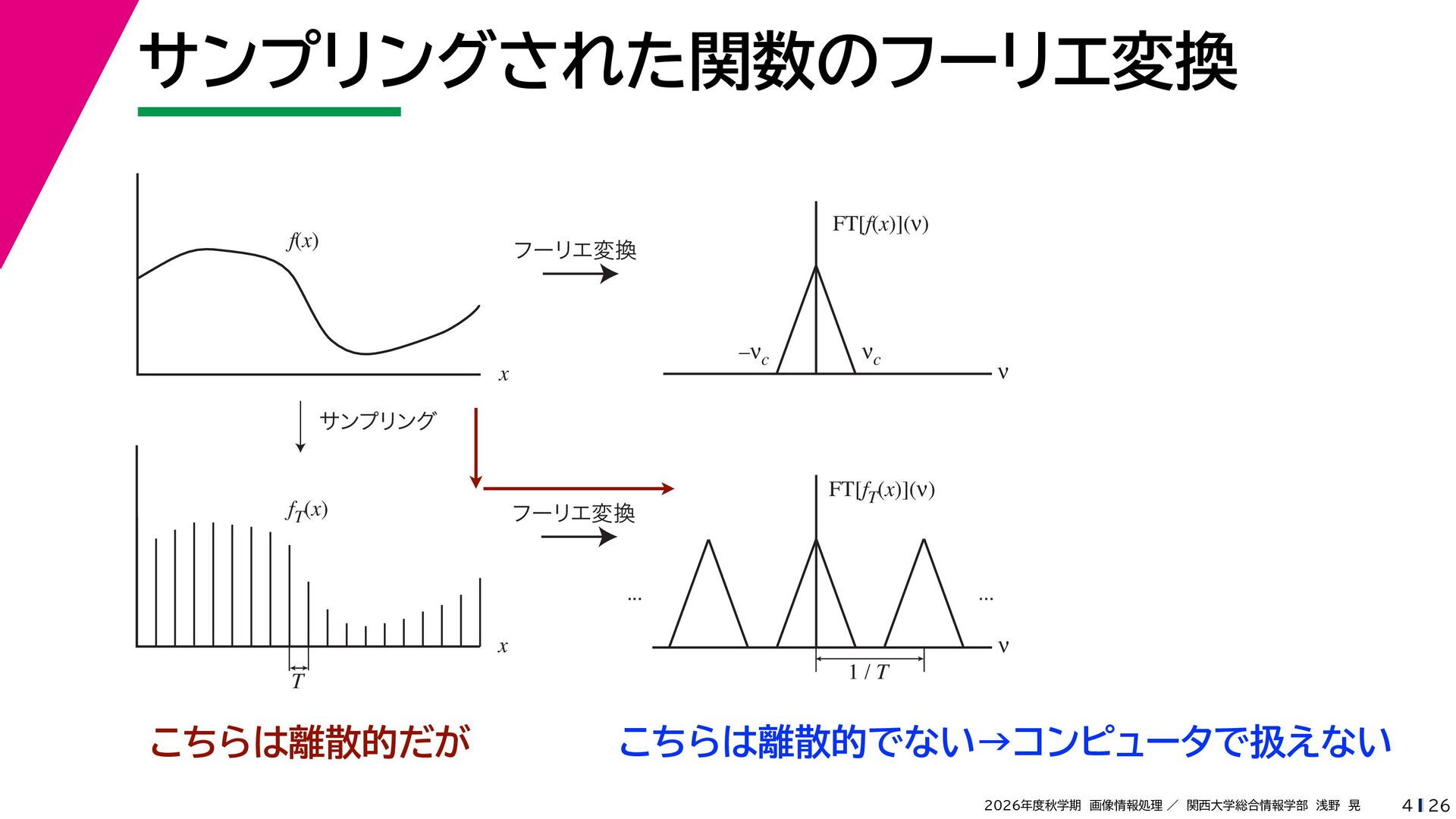

サンプリングされた関数のフーリエ変換 FT[f(x)](ν) f(x) フーリエ変換 –νc x νc ν サンプリング フーリエ変換
fT(x) FT[fT(x)](ν) ... ... ν x T こちらは離散的だが 1/T こちらは離散的でない→コンピュータで扱えない 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 4 26 -

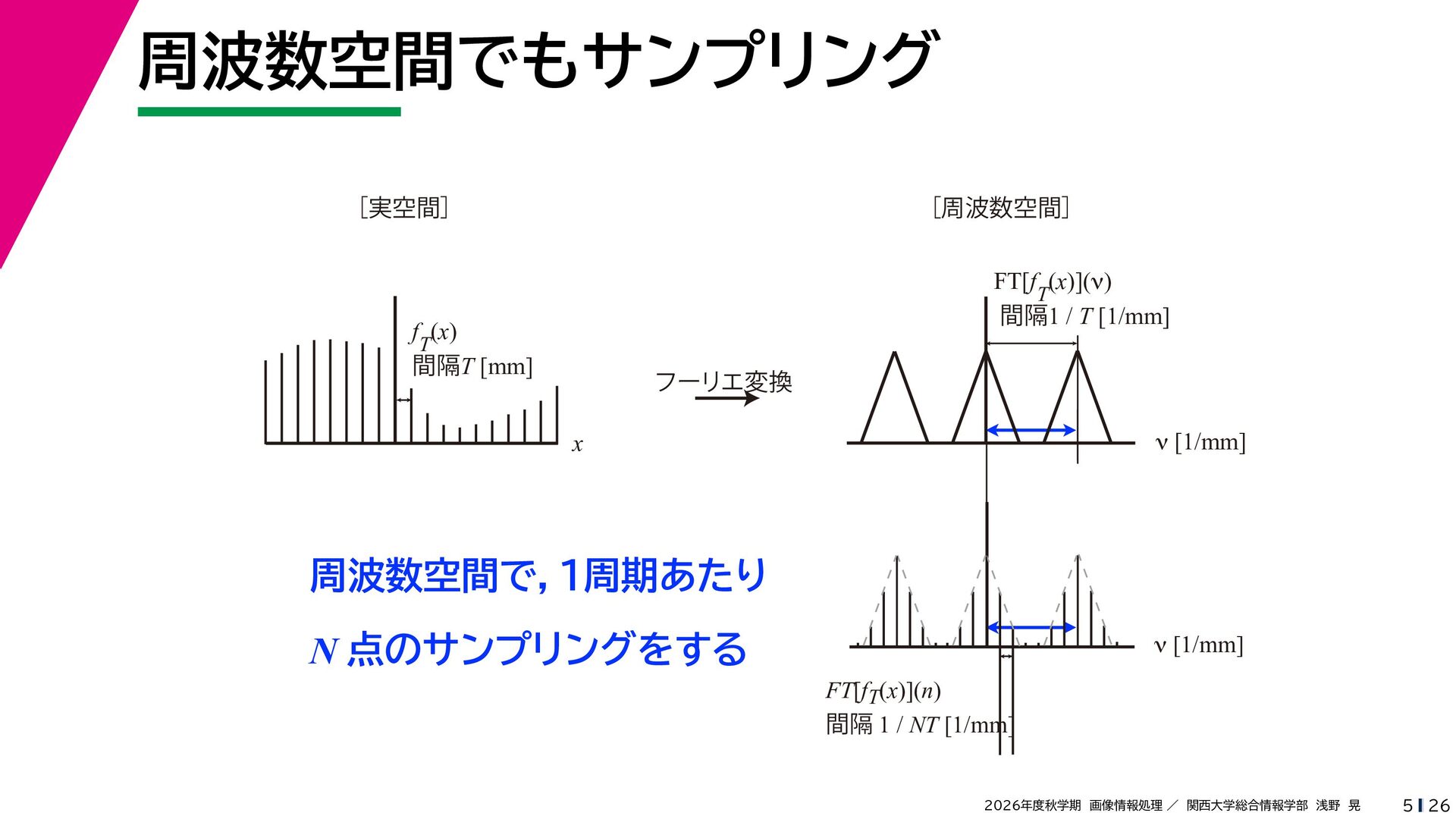

周波数空間でもサンプリング [実空間] [周波数空間] FT[fT(x)](ν) 間隔1 / T [1/mm] fT(x) 間隔T
[mm] フーリエ変換 ν [1/mm] x 周波数空間で,1周期あたり N 点のサンプリングをする ν [1/mm] FT[fT(x)](n) 間隔 1 / NT [1/mm] 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 5 26 -

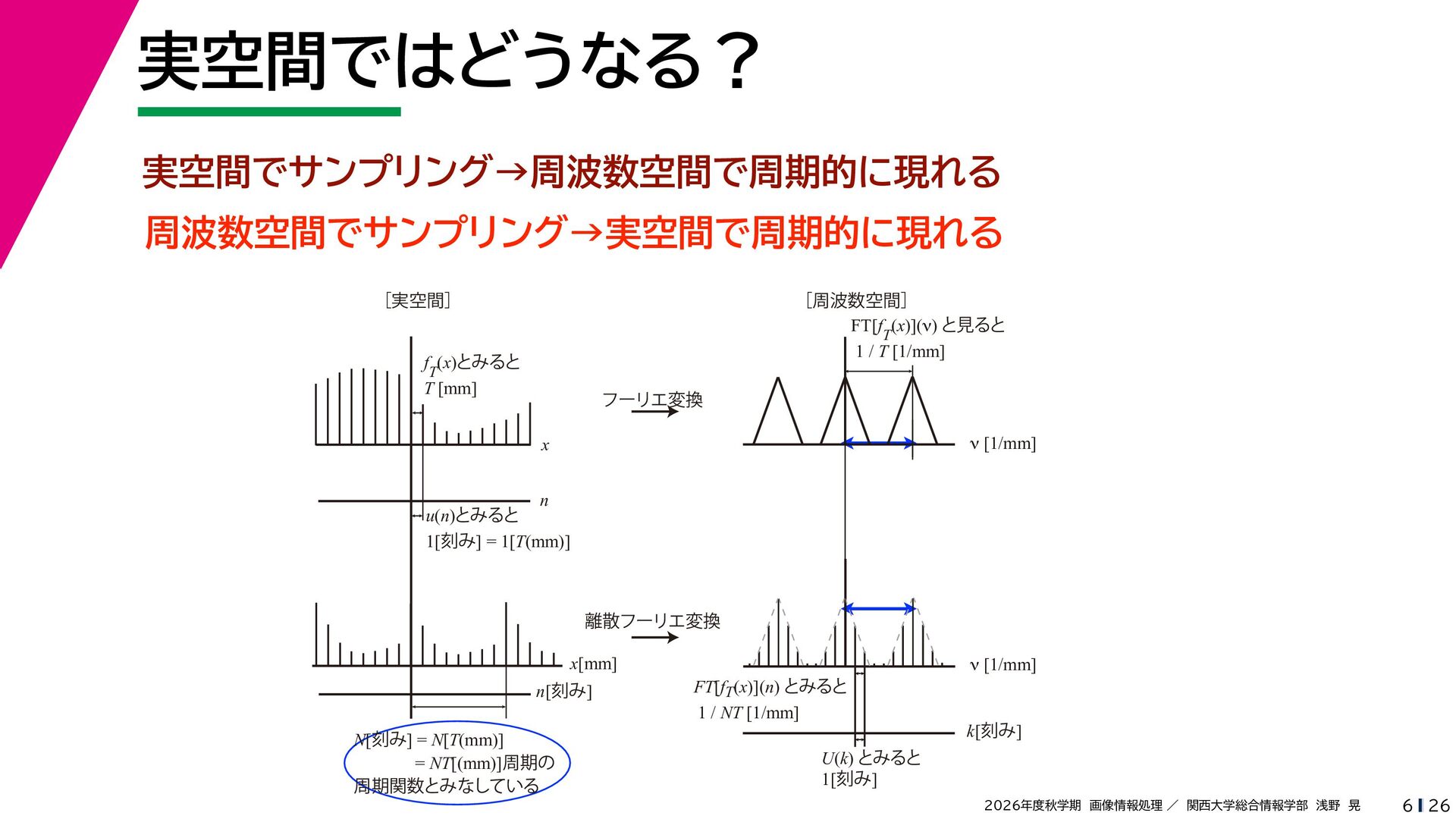

実空間ではどうなる? 実空間でサンプリング→周波数空間で周期的に現れる 周波数空間でサンプリング→実空間で周期的に現れる [実空間] [周波数空間] FT[fT(x)](ν) と見ると 1 / T
[1/mm] fT(x)とみると T [mm] フーリエ変換 ν [1/mm] x n u(n)とみると 1[刻み] = 1[T(mm)] 離散フーリエ変換 x[mm] n[刻み] N[刻み] = N[T(mm)] = NT[(mm)]周期の 周期関数とみなしている FT[fT(x)](n) とみると 1 / NT [1/mm] ν [1/mm] k[刻み] U(k) とみると 1[刻み] 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 6 26 -
「周波数空間でサンプリング」とは 周波数空間でサンプリング→実空間で周期的に現れる 🤔🤔 周波数空間でサンプリング,つまり「周波数がとびとび」 それはつまり 波長 L f(x) = 波長
L/2 + 波長 L/n 波長 L/3 + +…+ +… フーリエ級数 ということは,周期関数を三角関数の足し合わせで表している 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 7 26 -

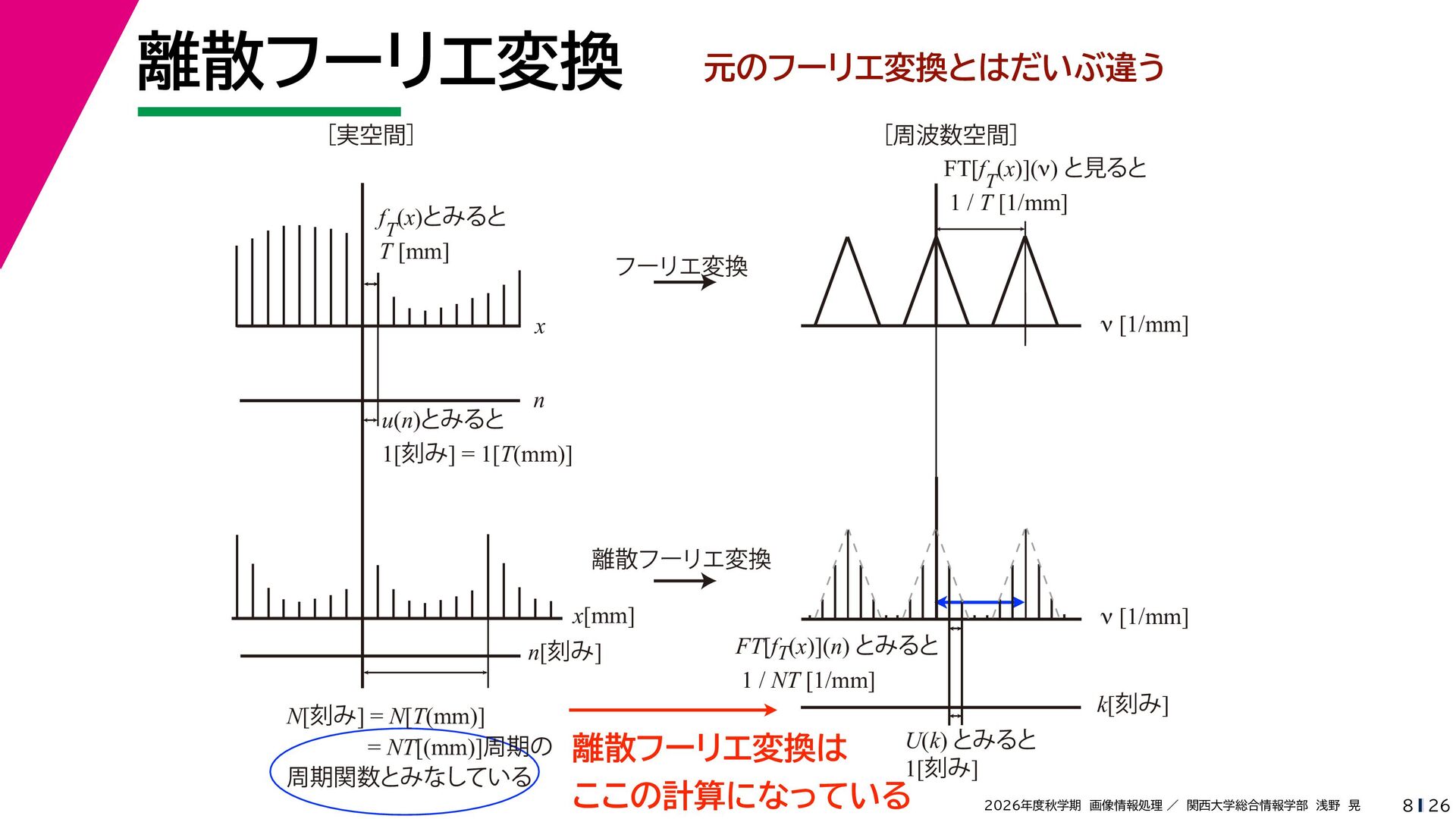

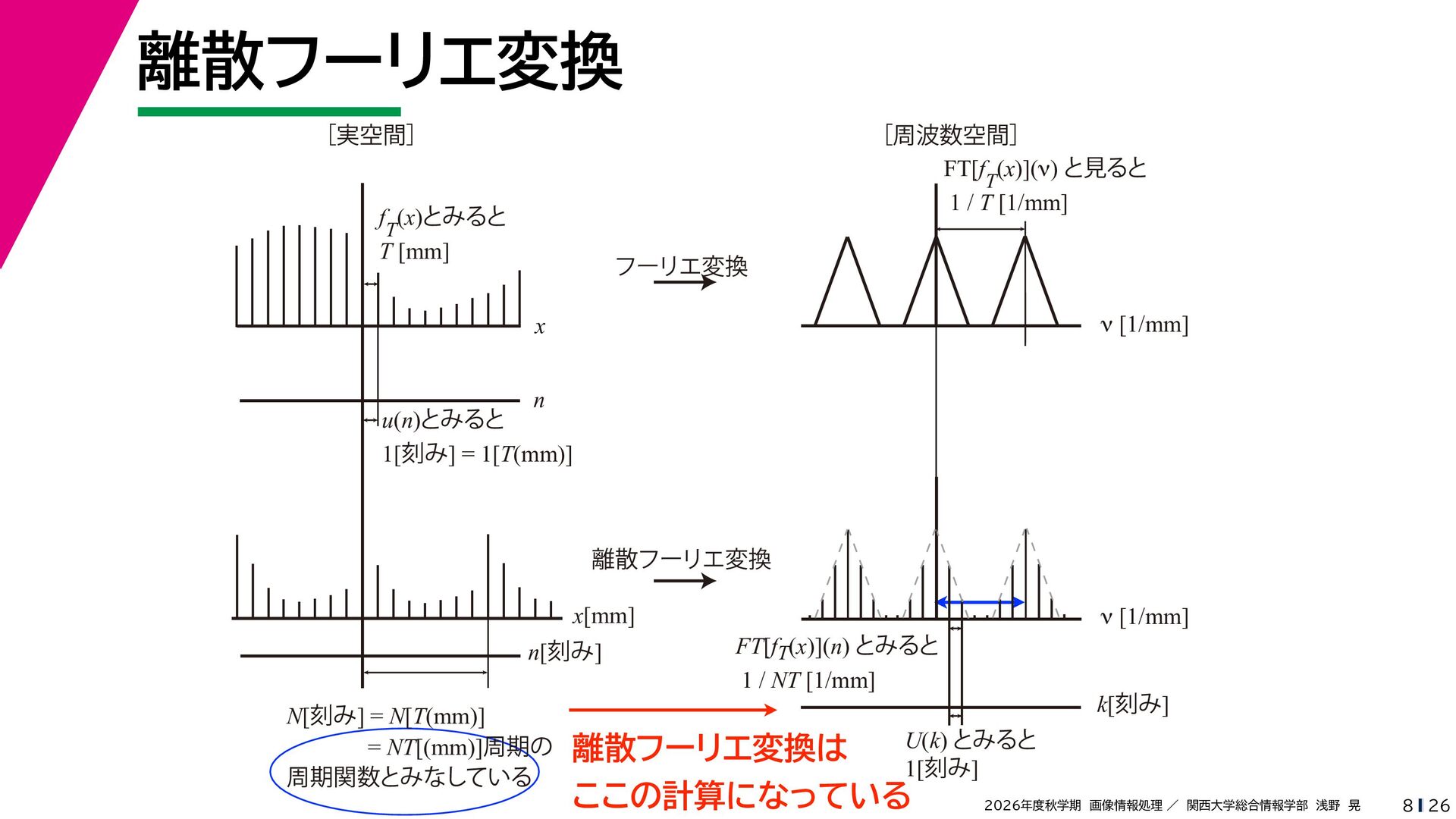

離散フーリエ変換 [実空間] [周波数空間] FT[fT(x)](ν) と見ると 1 / T [1/mm] fT(x)とみると
T [mm] フーリエ変換 ν [1/mm] x n u(n)とみると 1[刻み] = 1[T(mm)] 離散フーリエ変換 x[mm] n[刻み] N[刻み] = N[T(mm)] = NT[(mm)]周期の 周期関数とみなしている ν [1/mm] FT[fT(x)](n) とみると 1 / NT [1/mm] k[刻み] U(k) とみると 離散フーリエ変換は 1[刻み] ここの計算になっている 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 8 26 -

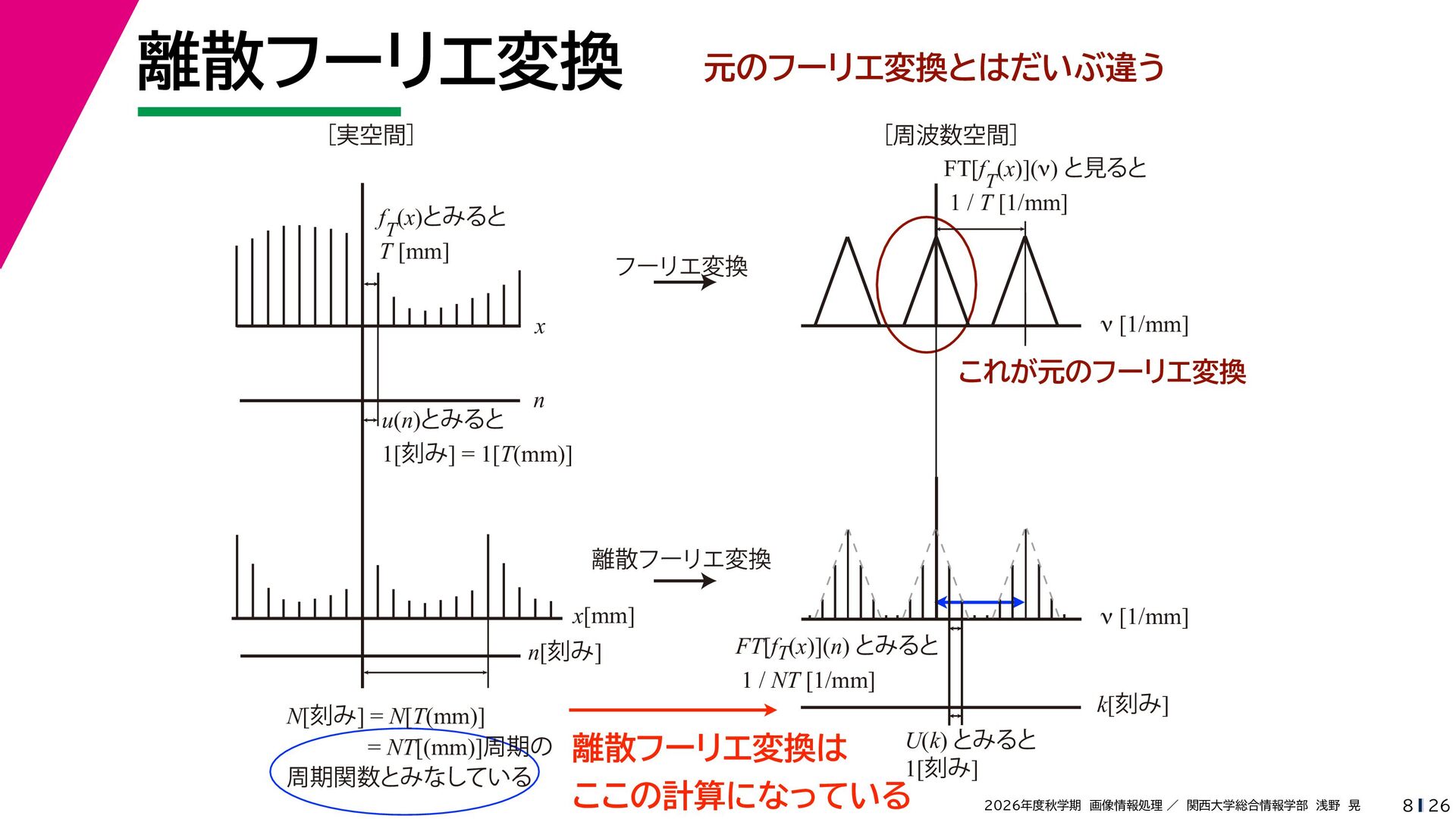

離散フーリエ変換 元のフーリエ変換とはだいぶ違う [実空間] [周波数空間] FT[fT(x)](ν) と見ると 1 / T [1/mm]
fT(x)とみると T [mm] フーリエ変換 ν [1/mm] x n u(n)とみると 1[刻み] = 1[T(mm)] 離散フーリエ変換 x[mm] n[刻み] N[刻み] = N[T(mm)] = NT[(mm)]周期の 周期関数とみなしている ν [1/mm] FT[fT(x)](n) とみると 1 / NT [1/mm] k[刻み] U(k) とみると 離散フーリエ変換は 1[刻み] ここの計算になっている 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 8 26 -
離散フーリエ変換 元のフーリエ変換とはだいぶ違う [実空間] [周波数空間] FT[fT(x)](ν) と見ると 1 / T [1/mm]
fT(x)とみると T [mm] フーリエ変換 ν [1/mm] x これが元のフーリエ変換 n u(n)とみると 1[刻み] = 1[T(mm)] 離散フーリエ変換 x[mm] n[刻み] N[刻み] = N[T(mm)] = NT[(mm)]周期の 周期関数とみなしている ν [1/mm] FT[fT(x)](n) とみると 1 / NT [1/mm] k[刻み] U(k) とみると 離散フーリエ変換は 1[刻み] ここの計算になっている 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 8 26 -

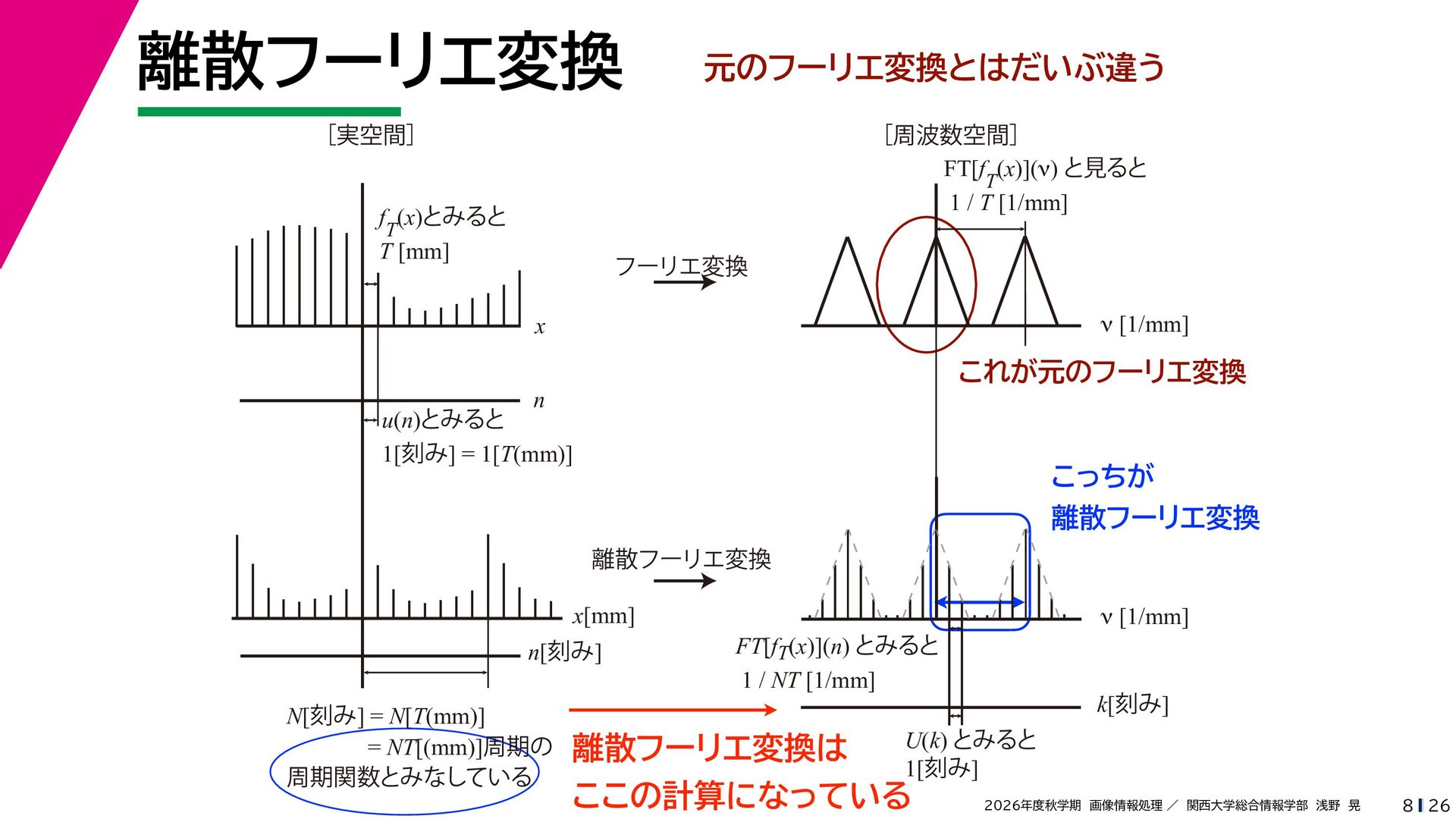

離散フーリエ変換 元のフーリエ変換とはだいぶ違う [実空間] [周波数空間] FT[fT(x)](ν) と見ると 1 / T [1/mm]
fT(x)とみると T [mm] フーリエ変換 ν [1/mm] x これが元のフーリエ変換 n u(n)とみると 1[刻み] = 1[T(mm)] こっちが 離散フーリエ変換 離散フーリエ変換 x[mm] n[刻み] N[刻み] = N[T(mm)] = NT[(mm)]周期の 周期関数とみなしている ν [1/mm] FT[fT(x)](n) とみると 1 / NT [1/mm] k[刻み] U(k) とみると 離散フーリエ変換は 1[刻み] ここの計算になっている 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 8 26 -

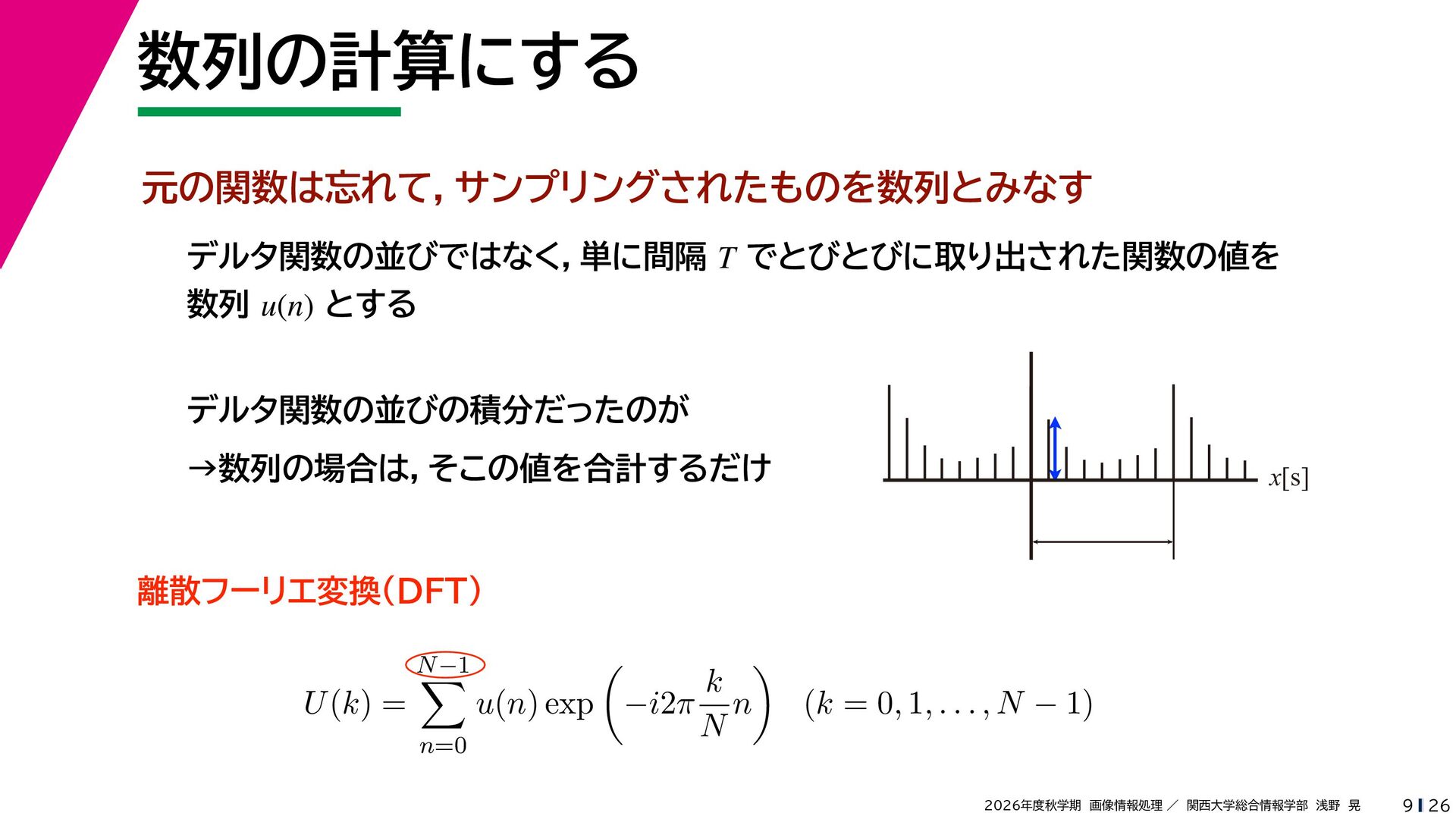

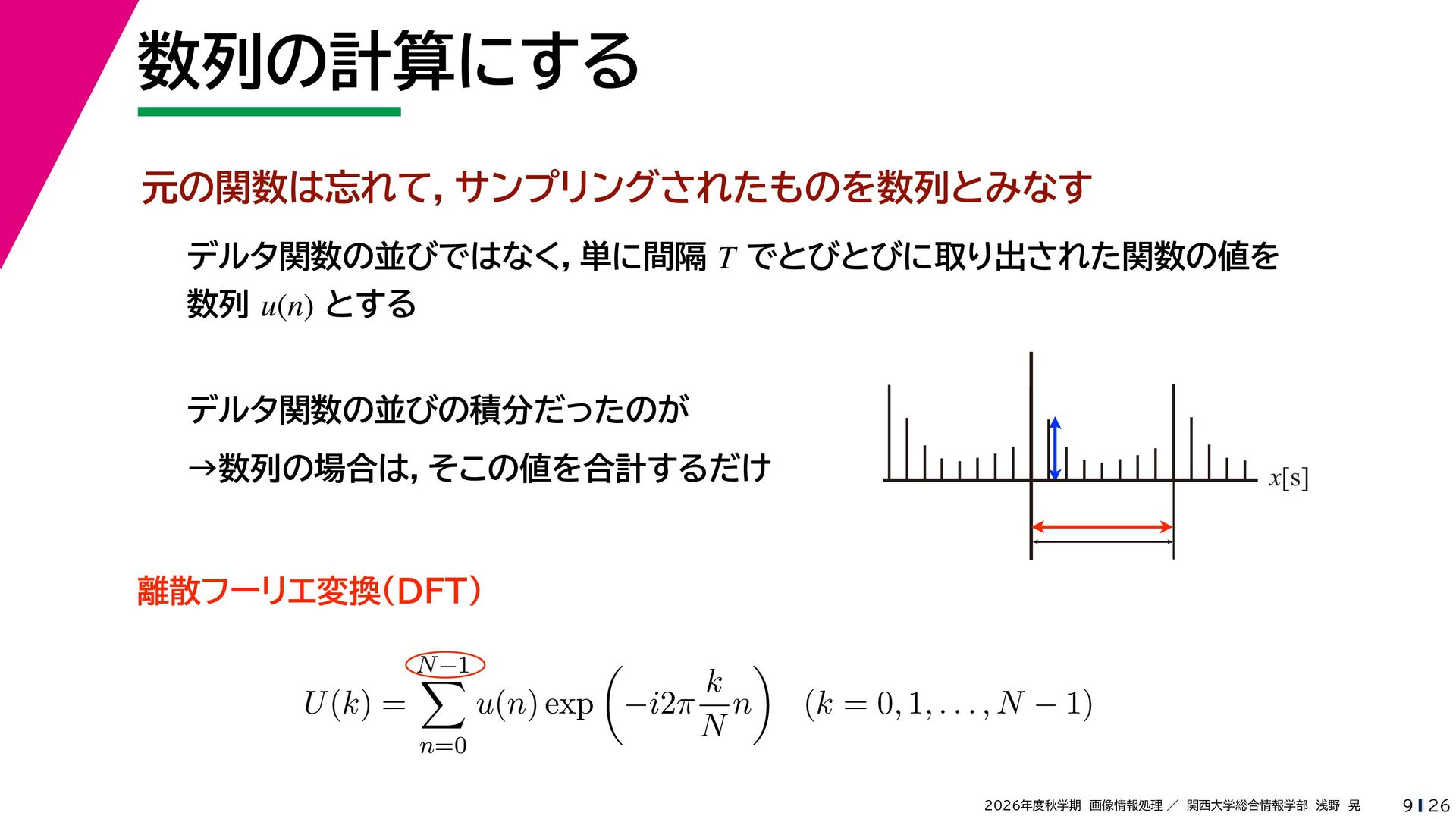

数列の計算にする 元の関数は忘れて,サンプリングされたものを数列とみなす デルタ関数の並びではなく,単に間隔 T でとびとびに取り出された関数の値を 数列 u(n) とする デルタ関数の並びの積分だったのが →数列の場合は,そこの値を合計するだけ
x[s] 離散フーリエ変換(DFT) U (k) = N −1 n=0 k (k = 0, 1, . . . , N − 1) u(n) exp −i2π n N 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 9 26 -
数列の計算にする 元の関数は忘れて,サンプリングされたものを数列とみなす デルタ関数の並びではなく,単に間隔 T でとびとびに取り出された関数の値を 数列 u(n) とする デルタ関数の並びの積分だったのが →数列の場合は,そこの値を合計するだけ
x[s] 離散フーリエ変換(DFT) U (k) = N −1 n=0 k (k = 0, 1, . . . , N − 1) u(n) exp −i2π n N 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 9 26 -
数列の計算にする 元の関数は忘れて,サンプリングされたものを数列とみなす デルタ関数の並びではなく,単に間隔 T でとびとびに取り出された関数の値を 数列 u(n) とする デルタ関数の並びの積分だったのが →数列の場合は,そこの値を合計するだけ
x[s] 離散フーリエ変換(DFT) U (k) = N −1 n=0 k (k = 0, 1, . . . , N − 1) u(n) exp −i2π n N 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 9 26 -

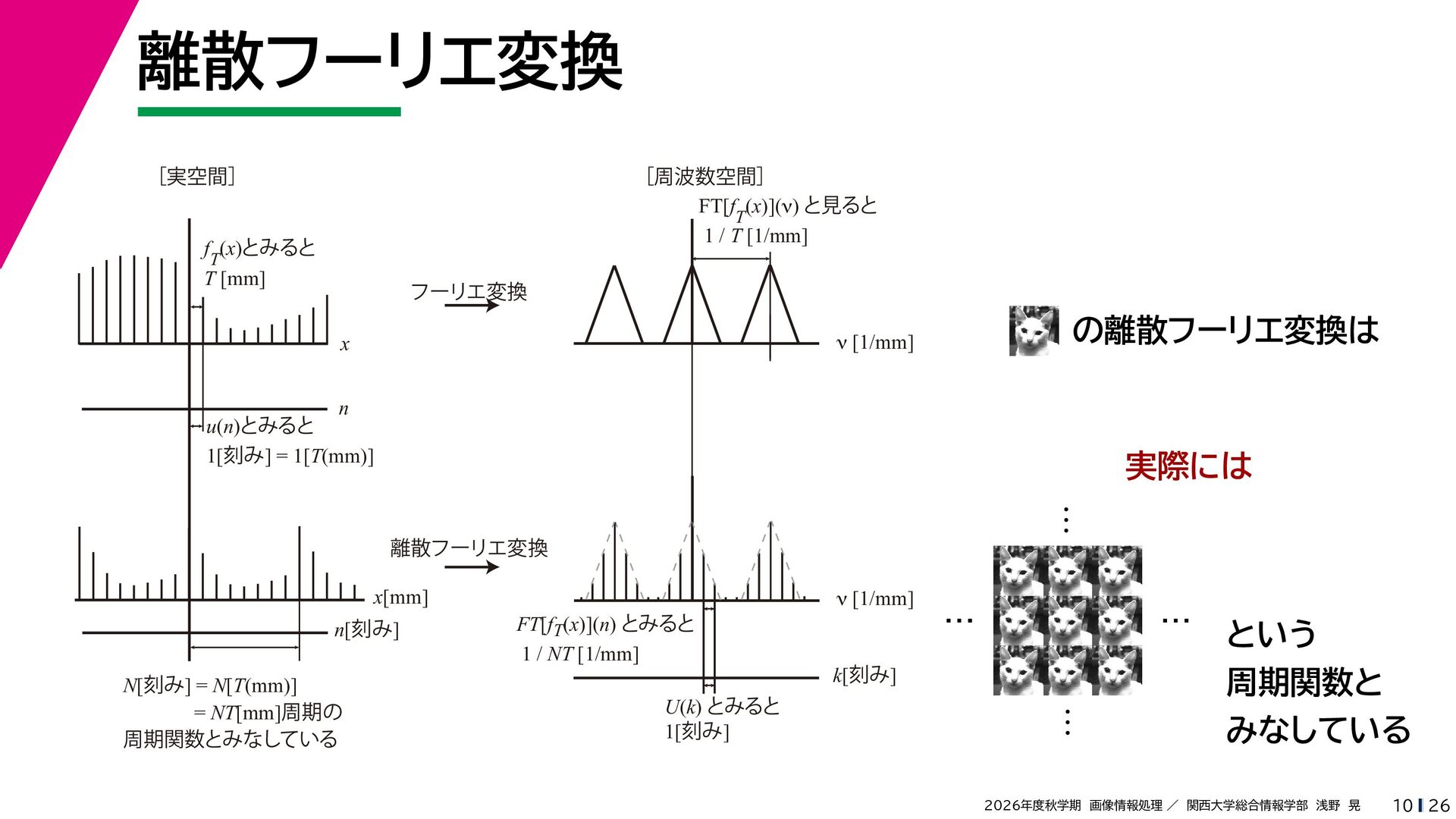

離散フーリエ変換 [実空間] [周波数空間] FT[f (x)](ν) と見ると T 1 / T
[1/mm] f (x)とみると T T [mm] フーリエ変換 の離散フーリエ変換は ν [1/mm] x n u(n)とみると 1[刻み] = 1[T(mm)] 実際には … 離散フーリエ変換 x[mm] n[刻み] N[刻み] = N[T(mm)] = NT[mm]周期の 周期関数とみなしている FT[fT(x)](n) とみると 1 / NT [1/mm] U(k) とみると 1[刻み] ν [1/mm] … … k[刻み] … という 周期関数と みなしている 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 10 26 -

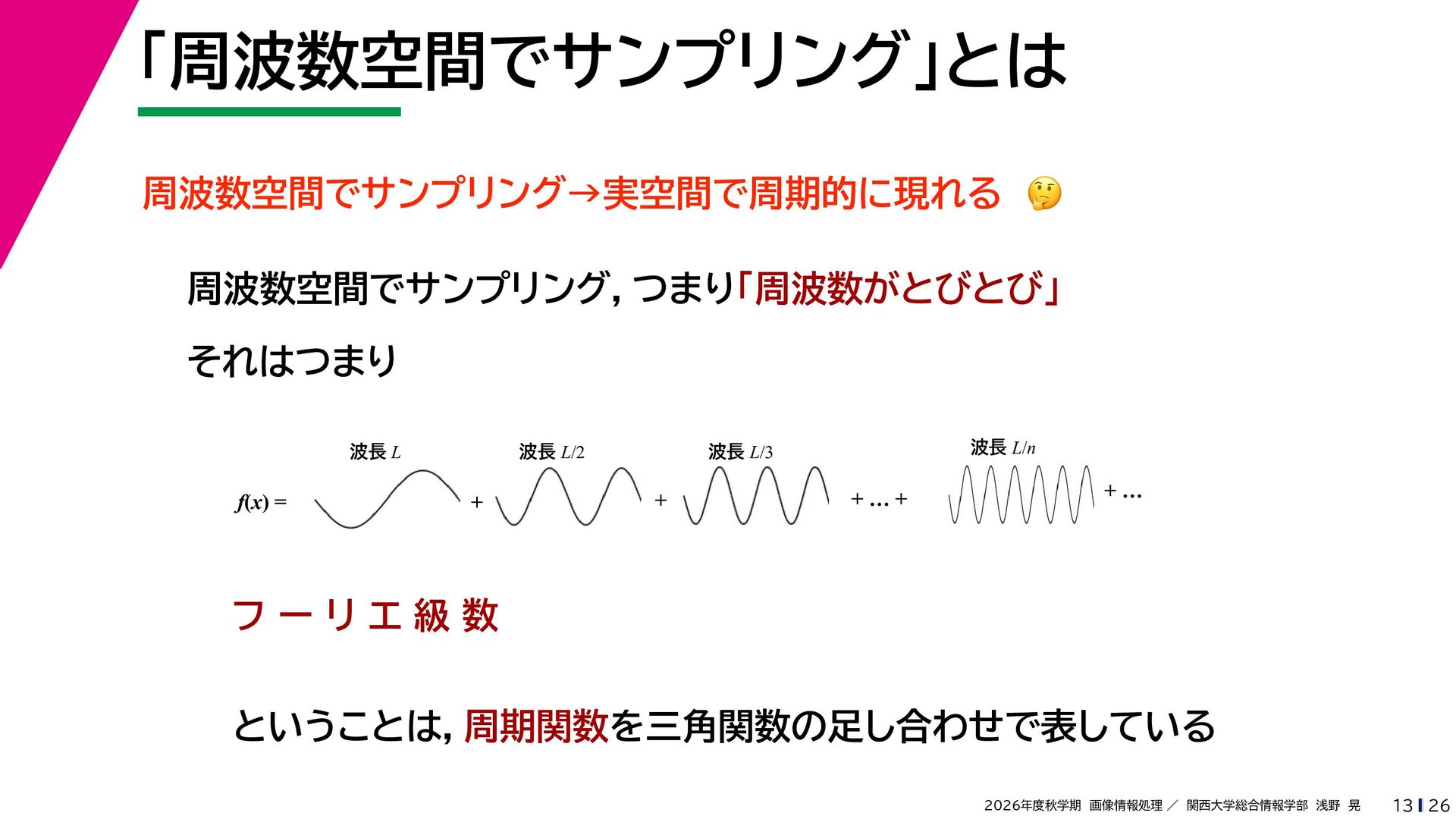

「周波数空間でサンプリング」とは 周波数空間でサンプリング→実空間で周期的に現れる 🤔🤔 周波数空間でサンプリング,つまり「周波数がとびとび」 それはつまり 波長 L f(x) = 波長
L/2 + 波長 L/n 波長 L/3 + +…+ +… フーリエ級数 ということは,周期関数を三角関数の足し合わせで表している 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 13 26 -

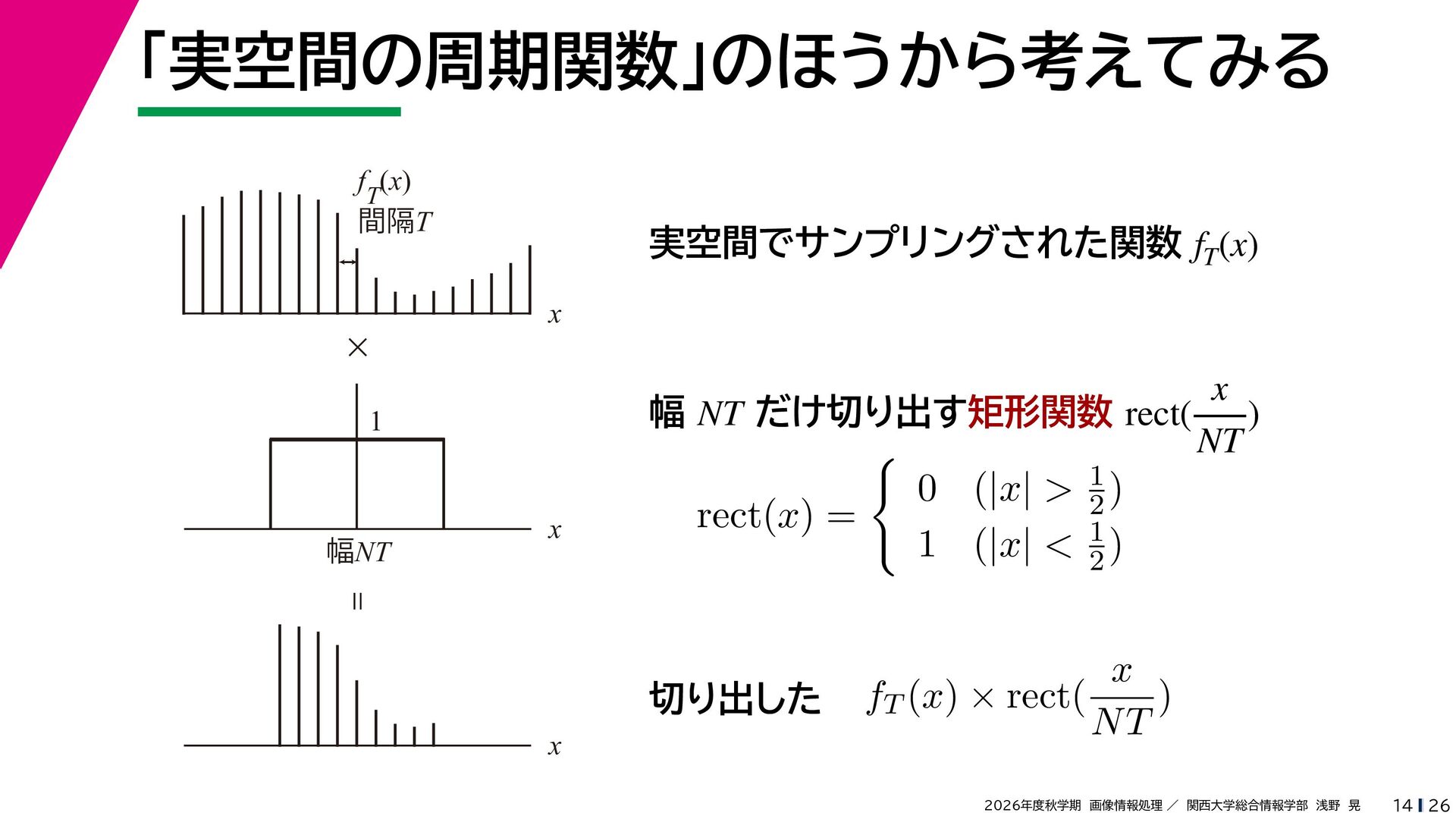

「実空間の周期関数」のほうから考えてみる f (x) T 間隔T × 実空間でサンプリングされた関数 fT(x) x 1
rect(x) = 0 1 1 (|x| > 2 ) 1 (|x| < 2 ) = 幅NT x x 幅 NT だけ切り出す矩形関数 rect( ) NT 切り出した x x ) fT (x) × rect( NT 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 14 26 -

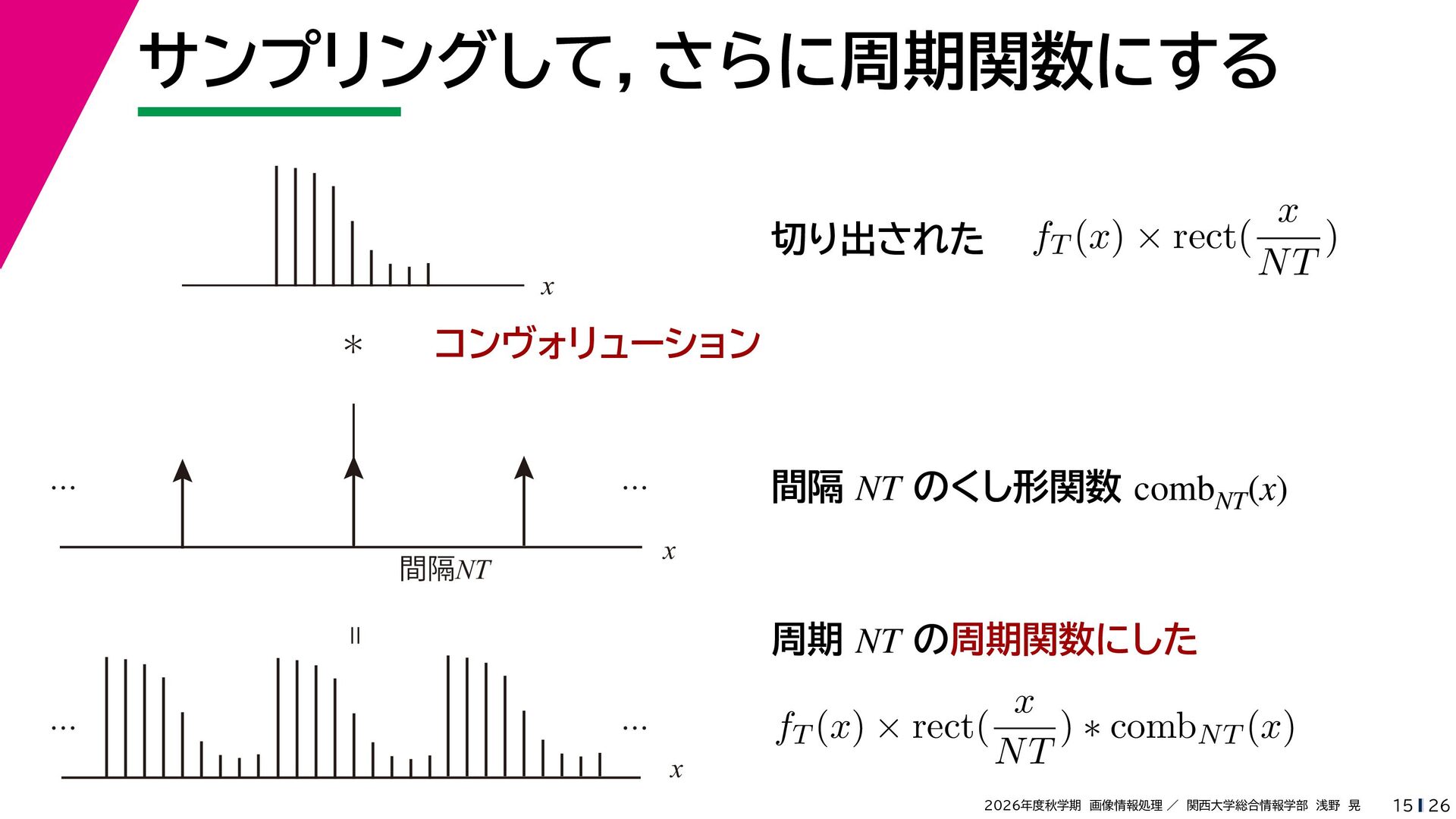

サンプリングして,さらに周期関数にする 切り出された x * コンヴォリューション … 間隔 NT のくし形関数 combNT(x)
… x 間隔NT 周期 NT の周期関数にした = … x ) fT (x) × rect( NT … x x ) ∗ combN T (x) fT (x) × rect( NT 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 15 26 -

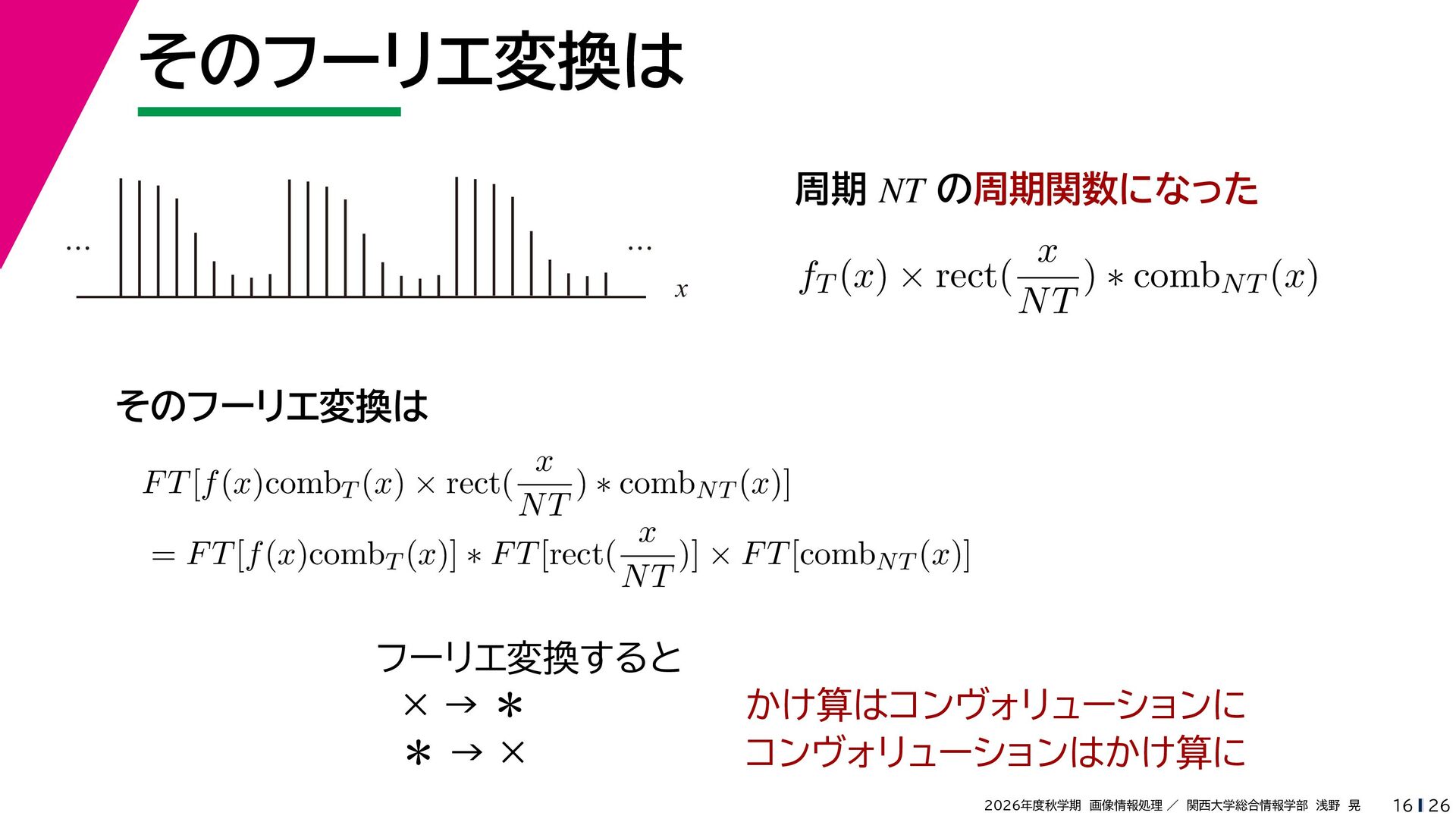

そのフーリエ変換は 周期 NT の周期関数になった … … x x ) ∗
combN T (x) fT (x) × rect( NT そのフーリエ変換は x F T [f (x)combT (x) × rect( ) ∗ combN T (x)] NT x = F T [f (x)combT (x)] ∗ F T [rect( )] × F T [combN T (x)] NT フーリエ変換すると ×→* *→× かけ算はコンヴォリューションに コンヴォリューションはかけ算に 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 16 26 -

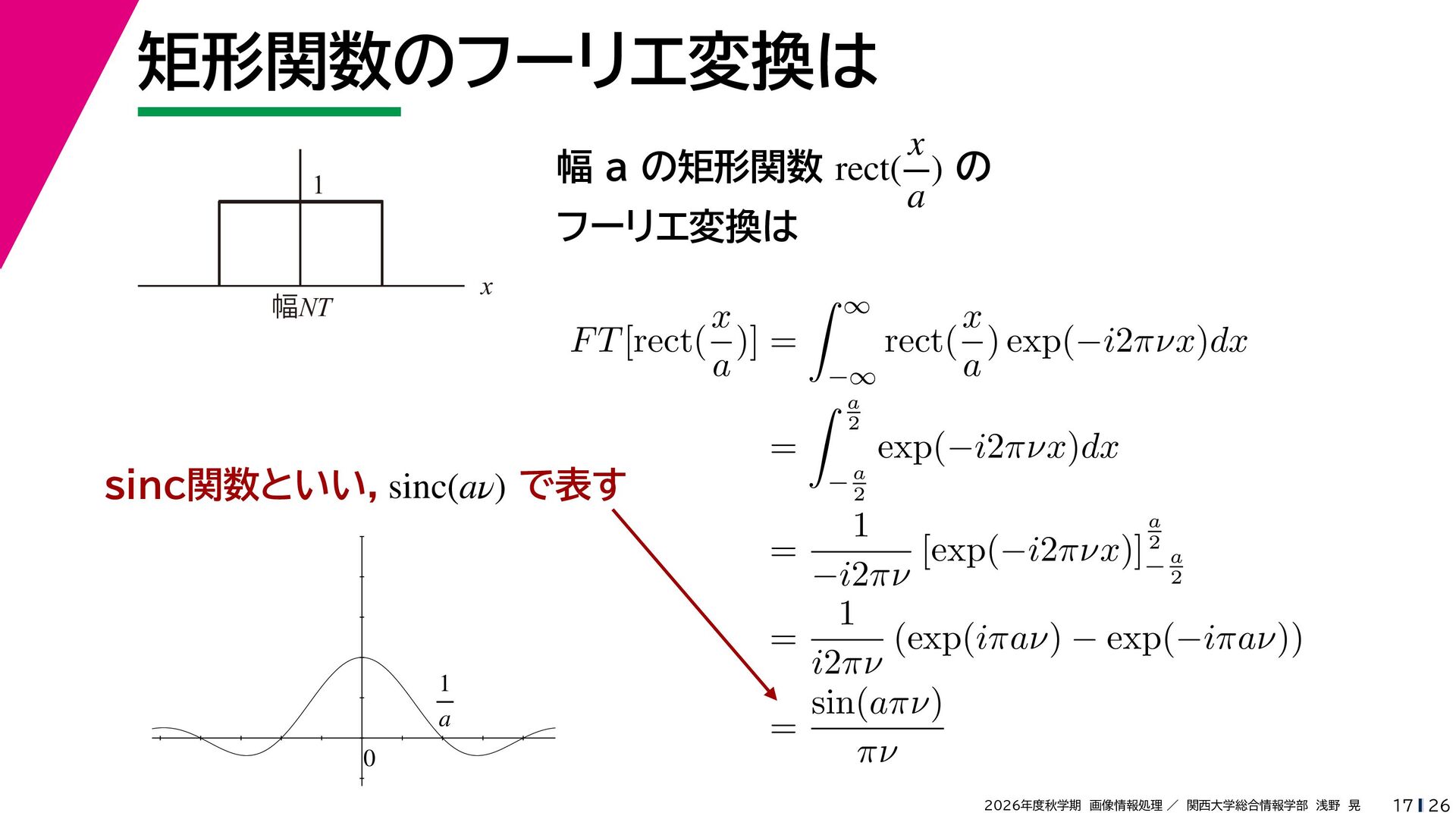

矩形関数のフーリエ変換は x 幅 a の矩形関数 rect( ) の a フーリエ変換は
1 x 幅NT x F T [rect( )] = a sinc関数といい,sinc(aν) で表す 1 a 0 ∞ x rect( ) exp(−i2πνx)dx a −∞ a 2 exp(−i2πνx)dx = − a2 a 1 2 [exp(−i2πνx)]− a = 2 −i2πν 1 (exp(iπaν) − exp(−iπaν)) = i2πν sin(aπν) = πν 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 17 26 -

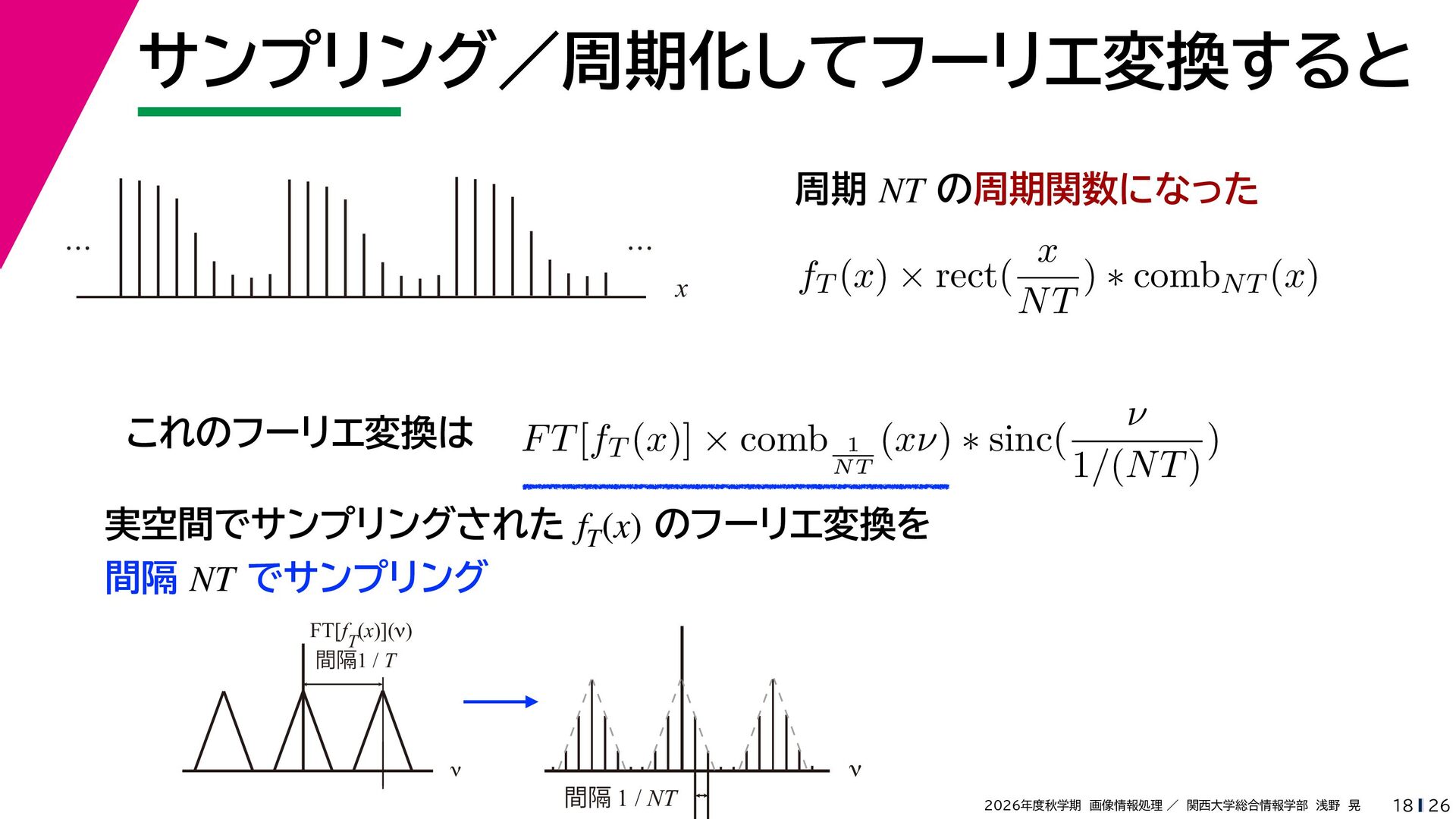

サンプリング/周期化してフーリエ変換すると 周期 NT の周期関数になった … … x これのフーリエ変換は x )
∗ combN T (x) fT (x) × rect( NT ν ) F T [fT (x)] × comb 1 (xν) ∗ sinc( NT 1/(N T ) 実空間でサンプリングされた fT(x) のフーリエ変換を 間隔 NT でサンプリング FT[fT(x)](ν) 間隔1 / T ν 間隔 1 / NT ν 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 18 26 -

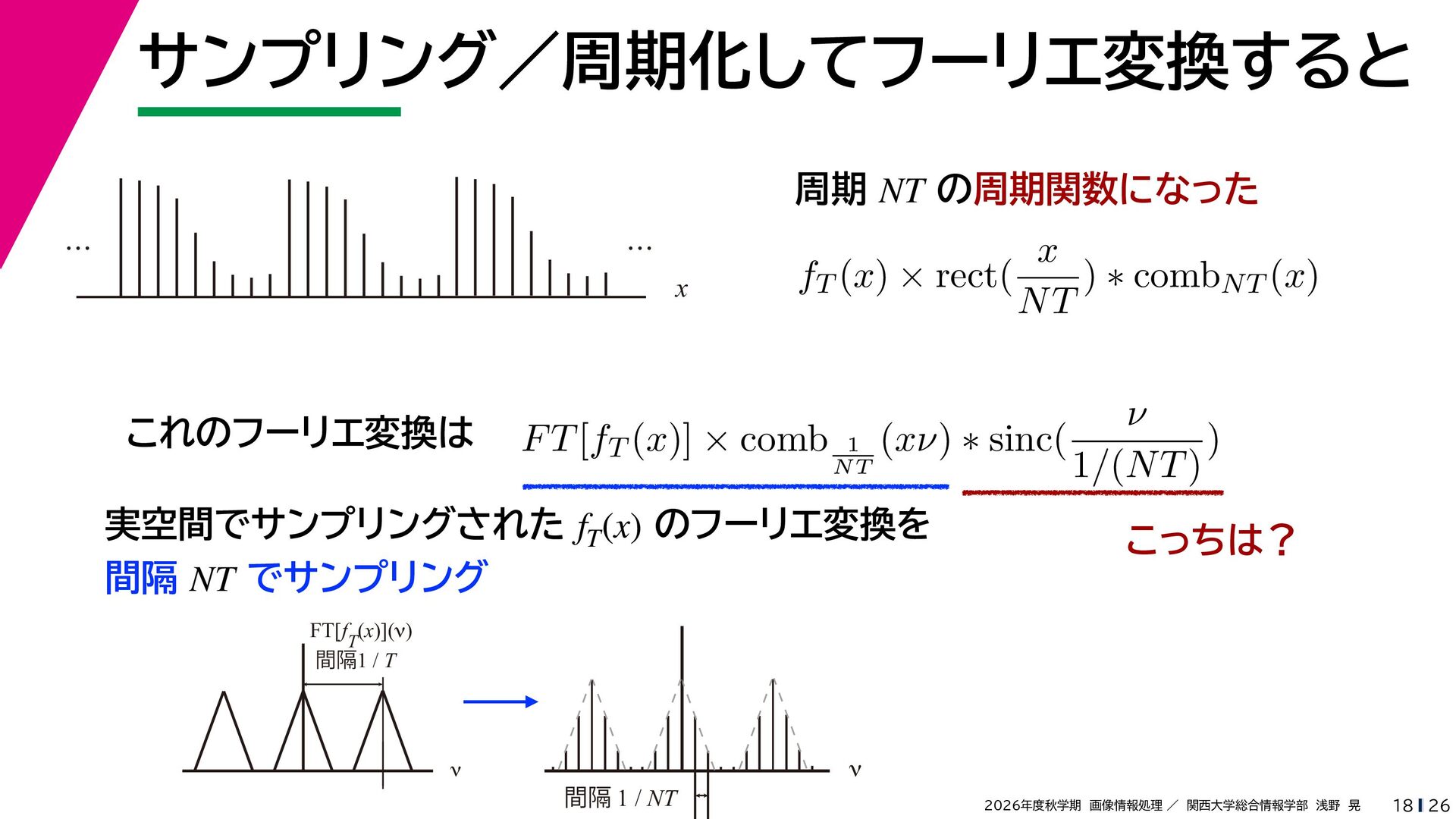

サンプリング/周期化してフーリエ変換すると 周期 NT の周期関数になった … … x これのフーリエ変換は x )
∗ combN T (x) fT (x) × rect( NT ν ) F T [fT (x)] × comb 1 (xν) ∗ sinc( NT 1/(N T ) 実空間でサンプリングされた fT(x) のフーリエ変換を 間隔 NT でサンプリング こっちは? FT[fT(x)](ν) 間隔1 / T ν 間隔 1 / NT ν 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 18 26 -

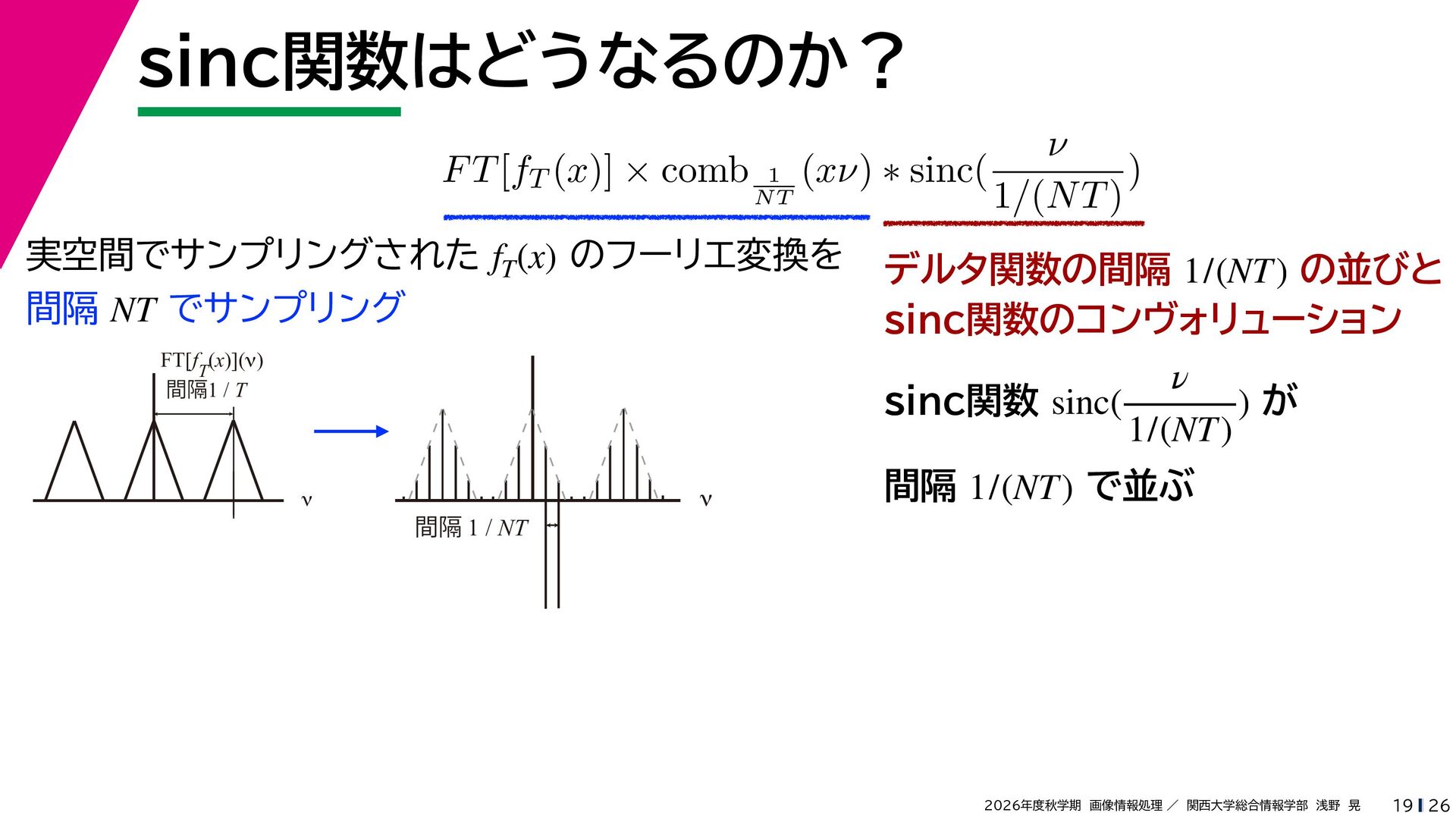

sinc関数はどうなるのか? ν ) F T [fT (x)] × comb 1
(xν) ∗ sinc( NT 1/(N T ) 実空間でサンプリングされた fT(x) のフーリエ変換を 間隔 NT でサンプリング FT[fT(x)](ν) 間隔1 / T デルタ関数の間隔 1/(NT) の並びと sinc関数のコンヴォリューション ν sinc関数 sinc( )が 1/(NT) ν 間隔 1 / NT ν 間隔 1/(NT) で並ぶ 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 19 26 -

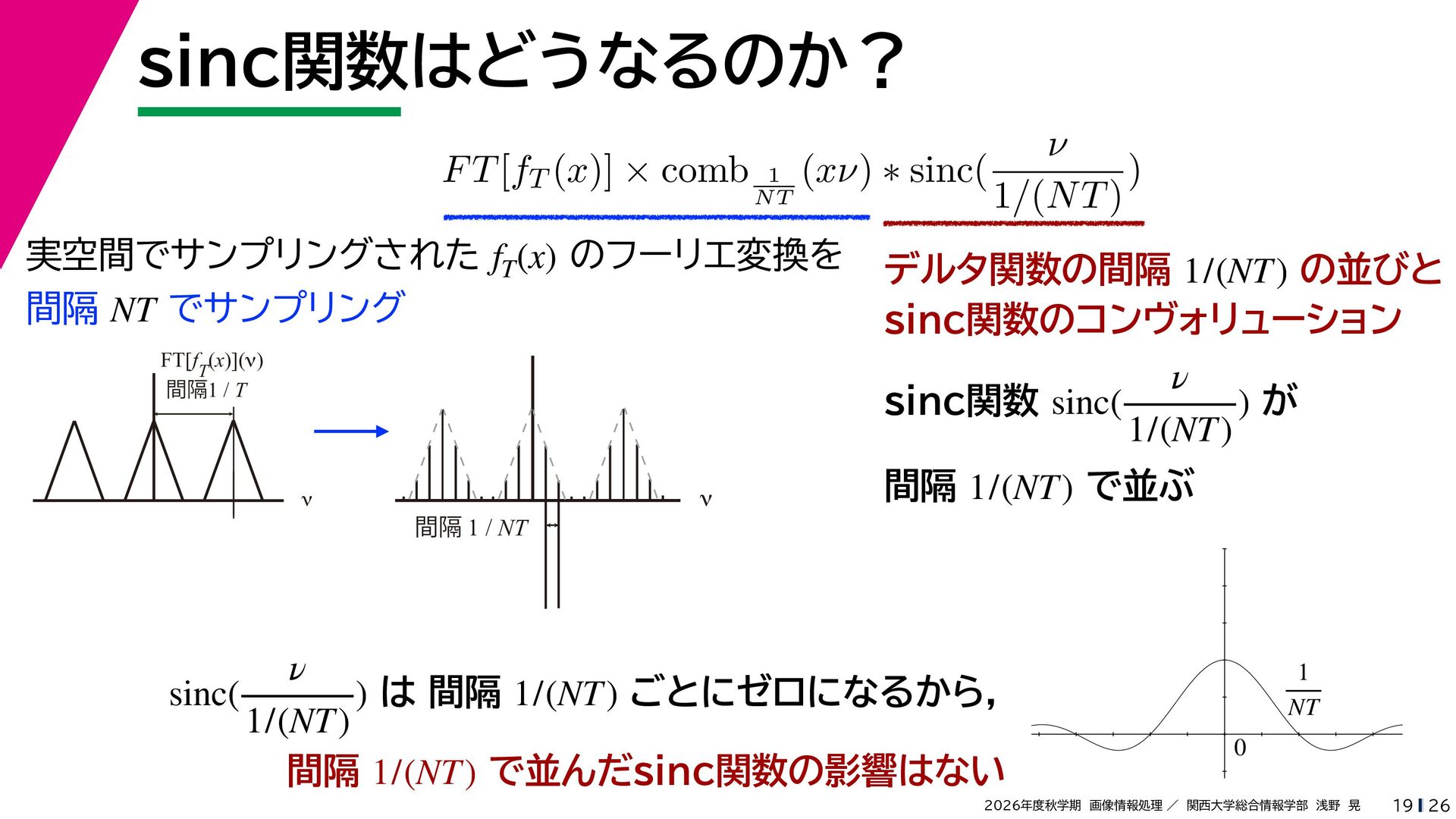

sinc関数はどうなるのか? ν ) F T [fT (x)] × comb 1
(xν) ∗ sinc( NT 1/(N T ) 実空間でサンプリングされた fT(x) のフーリエ変換を 間隔 NT でサンプリング FT[fT(x)](ν) 間隔1 / T デルタ関数の間隔 1/(NT) の並びと sinc関数のコンヴォリューション ν sinc関数 sinc( )が 1/(NT) ν 間隔 1 / NT ν 間隔 1/(NT) で並ぶ ν sinc( ) は 間隔 1/(NT) ごとにゼロになるから, 1/(NT) 間隔 1/(NT) で並んだsinc関数の影響はない 1 NT 0 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 19 26 -

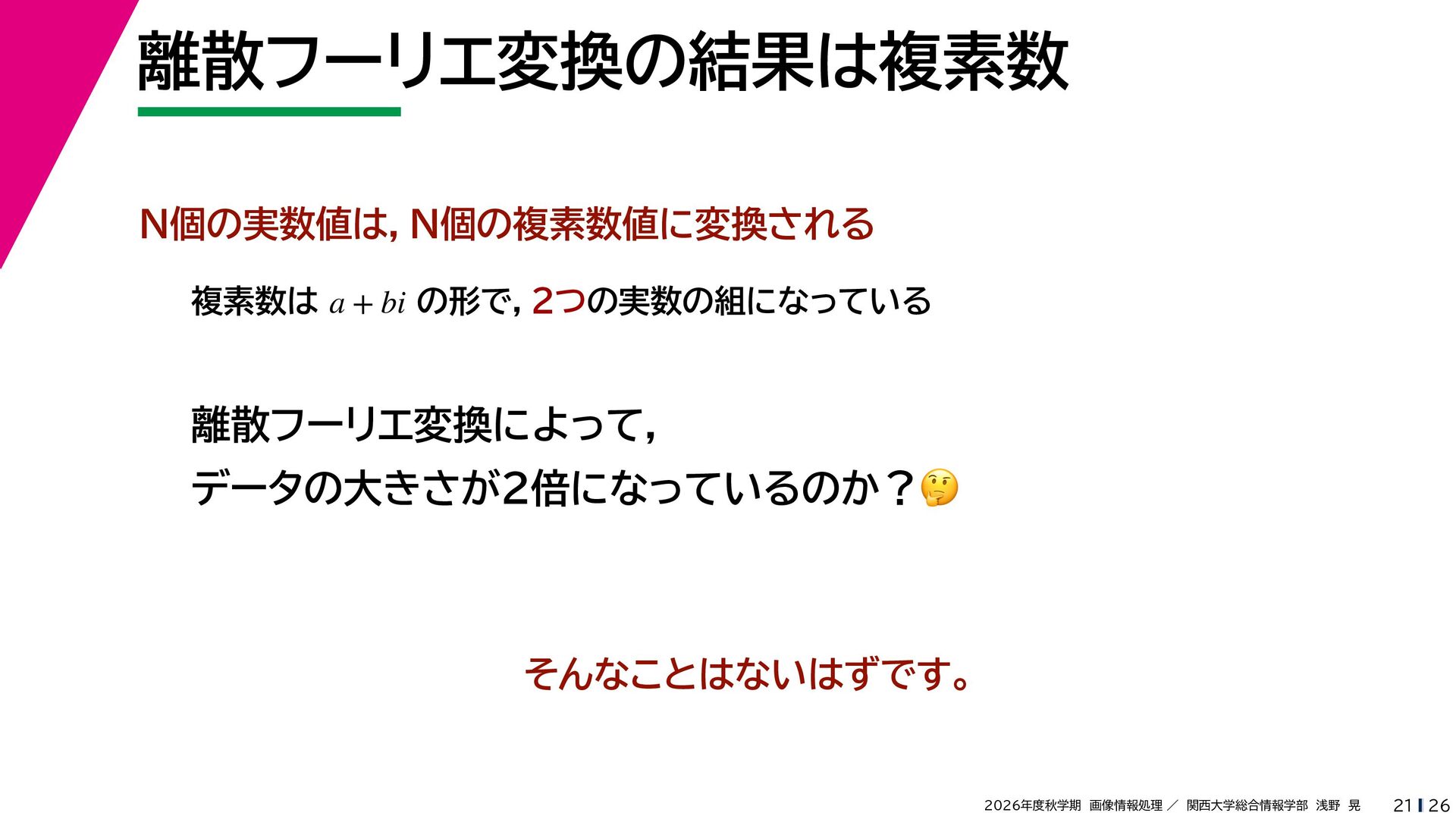

離散フーリエ変換の結果は複素数 N個の実数値は,N個の複素数値に変換される 複素数は a + bi の形で,2つの実数の組になっている 離散フーリエ変換によって, データの大きさが2倍になっているのか?🤔🤔 そんなことはないはずです。
2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 21 26 -

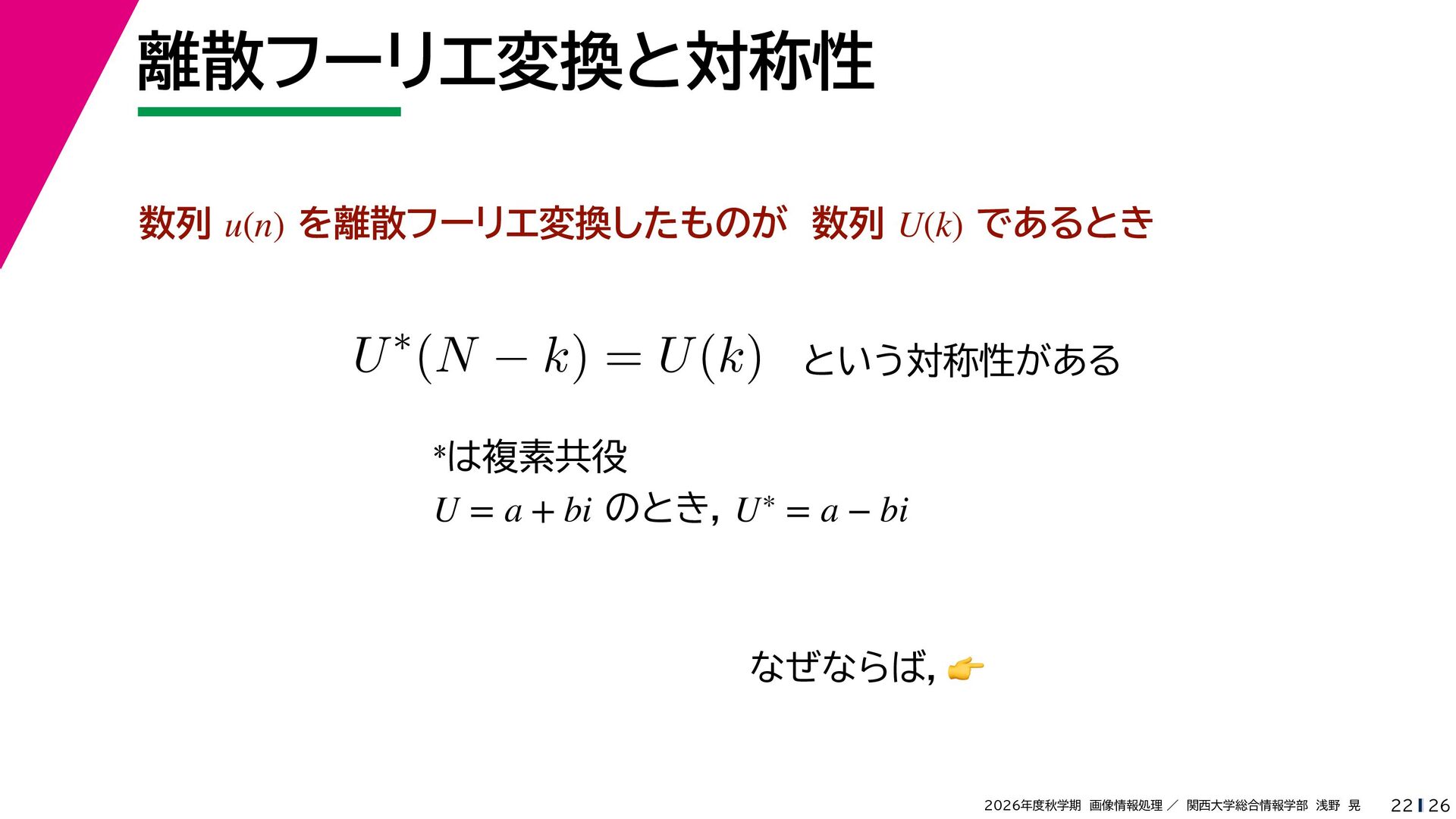

離散フーリエ変換と対称性 数列 u(n) を離散フーリエ変換したものが 数列 U(k) であるとき ∗ U (N
− k) = U (k) という対称性がある *は複素共役 U = a + bi のとき, U ∗ = a − bi なぜならば,👉👉 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 22 26 -

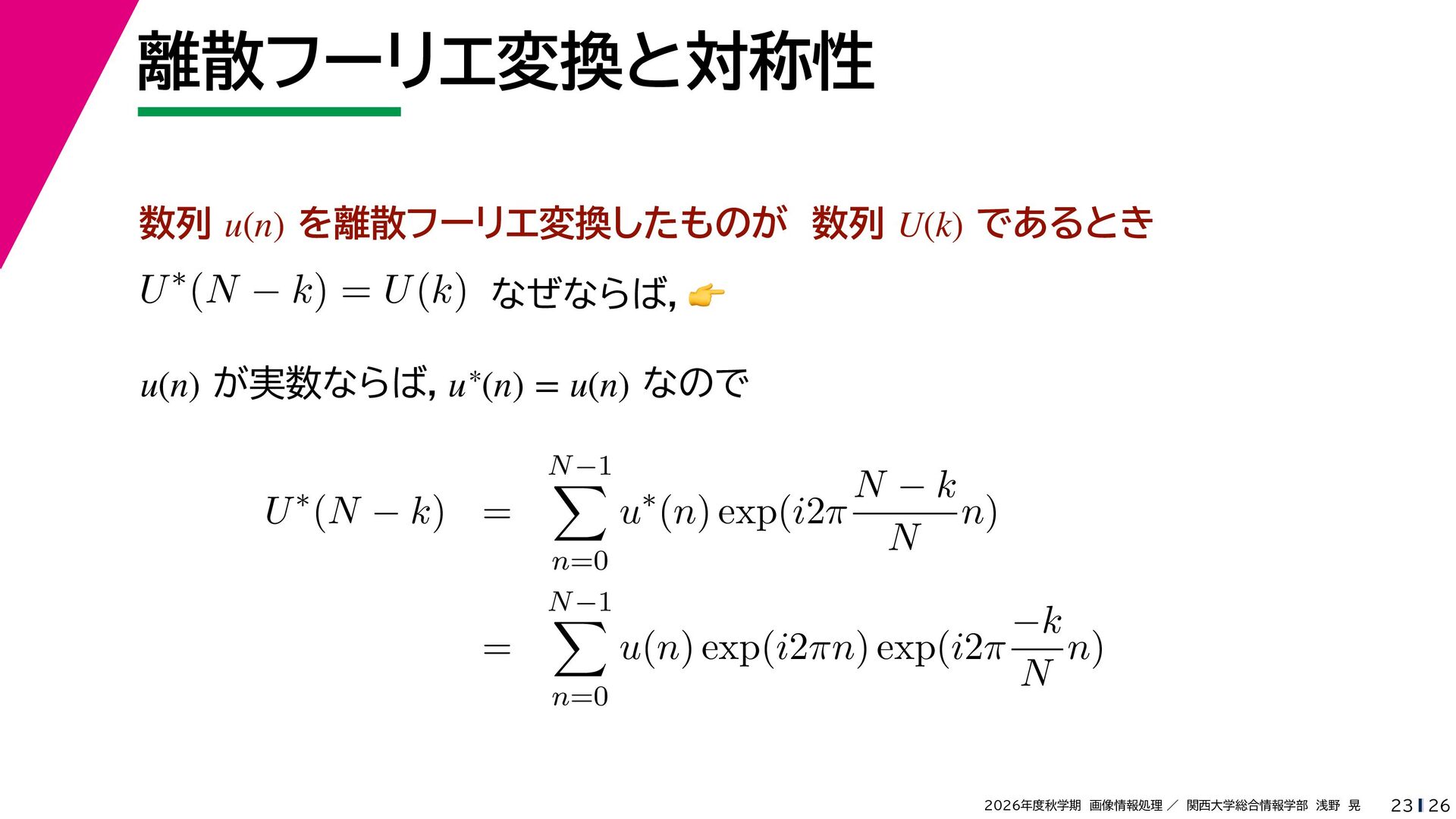

離散フーリエ変換と対称性 数列 u(n) を離散フーリエ変換したものが 数列 U(k) であるとき ∗ U (N
− k) = U (k) なぜならば,👉👉 u(n) が実数ならば,u ∗(n) = u(n) なので ∗ U (N − k) = = N −1 n=0 N −1 n=0 N −k n) u (n) exp(i2π N ∗ −k n) u(n) exp(i2πn) exp(i2π N 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 23 26 -

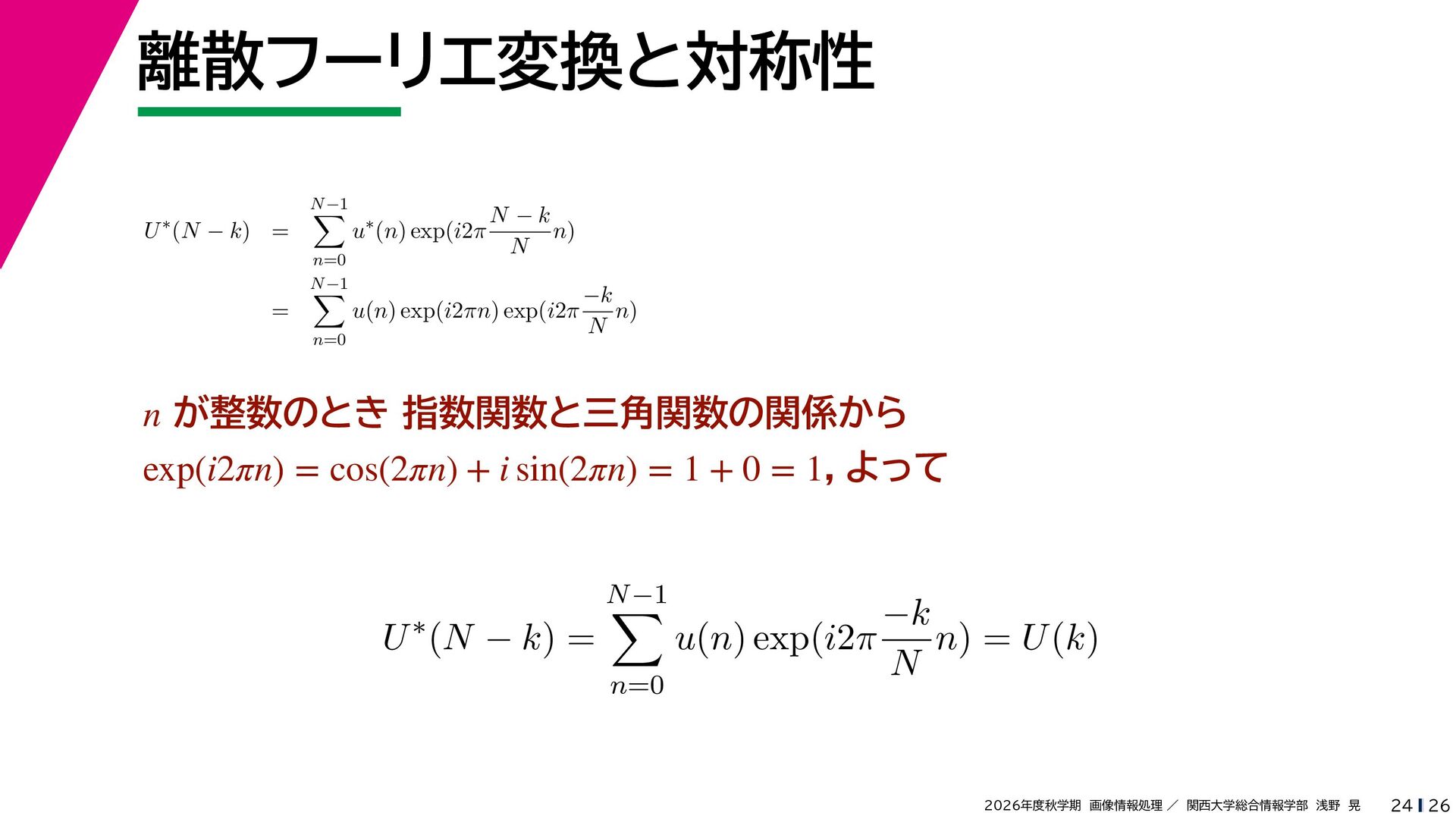

離散フーリエ変換と対称性 ∗ U (N − k) = = N −1
n=0 N −1 n=0 N −k n) u (n) exp(i2π N ∗ −k n) u(n) exp(i2πn) exp(i2π N n が整数のとき 指数関数と三角関数の関係から exp(i2πn) = cos(2πn) + i sin(2πn) = 1 + 0 = 1,よって ∗ U (N − k) = N −1 n=0 −k u(n) exp(i2π n) = U (k) N 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 24 26 -

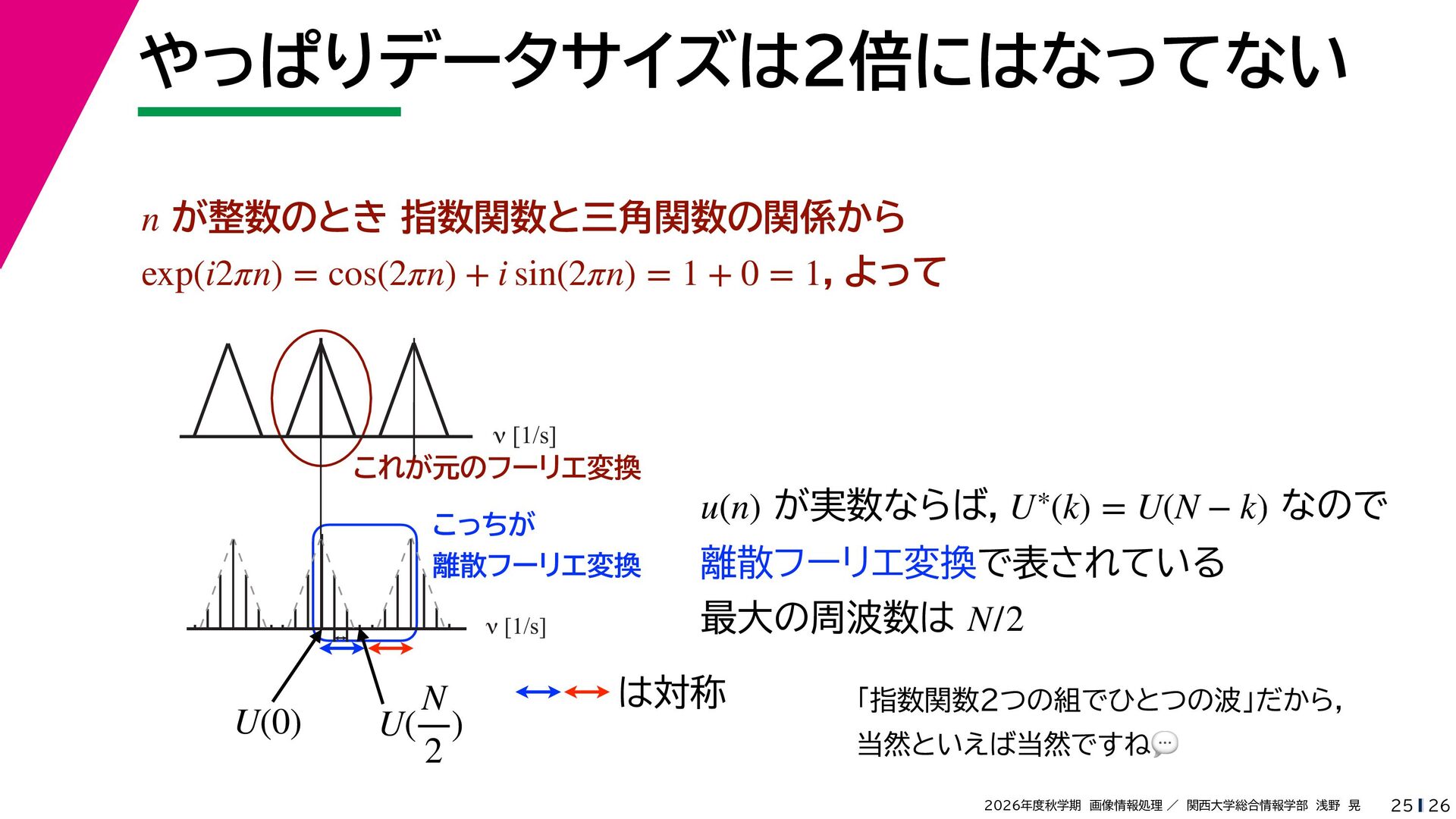

やっぱりデータサイズは2倍にはなってない n が整数のとき 指数関数と三角関数の関係から exp(i2πn) = cos(2πn) + i sin(2πn)
= 1 + 0 = 1,よって ν [1/s] これが元のフーリエ変換 こっちが 離散フーリエ変換 ν [1/s] U(0) N U( ) 2 ∗ u(n) が実数ならば,U (k) = U(N − k) なので 離散フーリエ変換で表されている 最大の周波数は N/2 は対称 「指数関数2つの組でひとつの波」だから, 当然といえば当然ですね💬💬 2026年度秋学期 画像情報処理 / 関西大学総合情報学部 浅野 晃 25 26
