PiKVMを構築してみた

Transcript

1. PiKVMを構築してみる 1

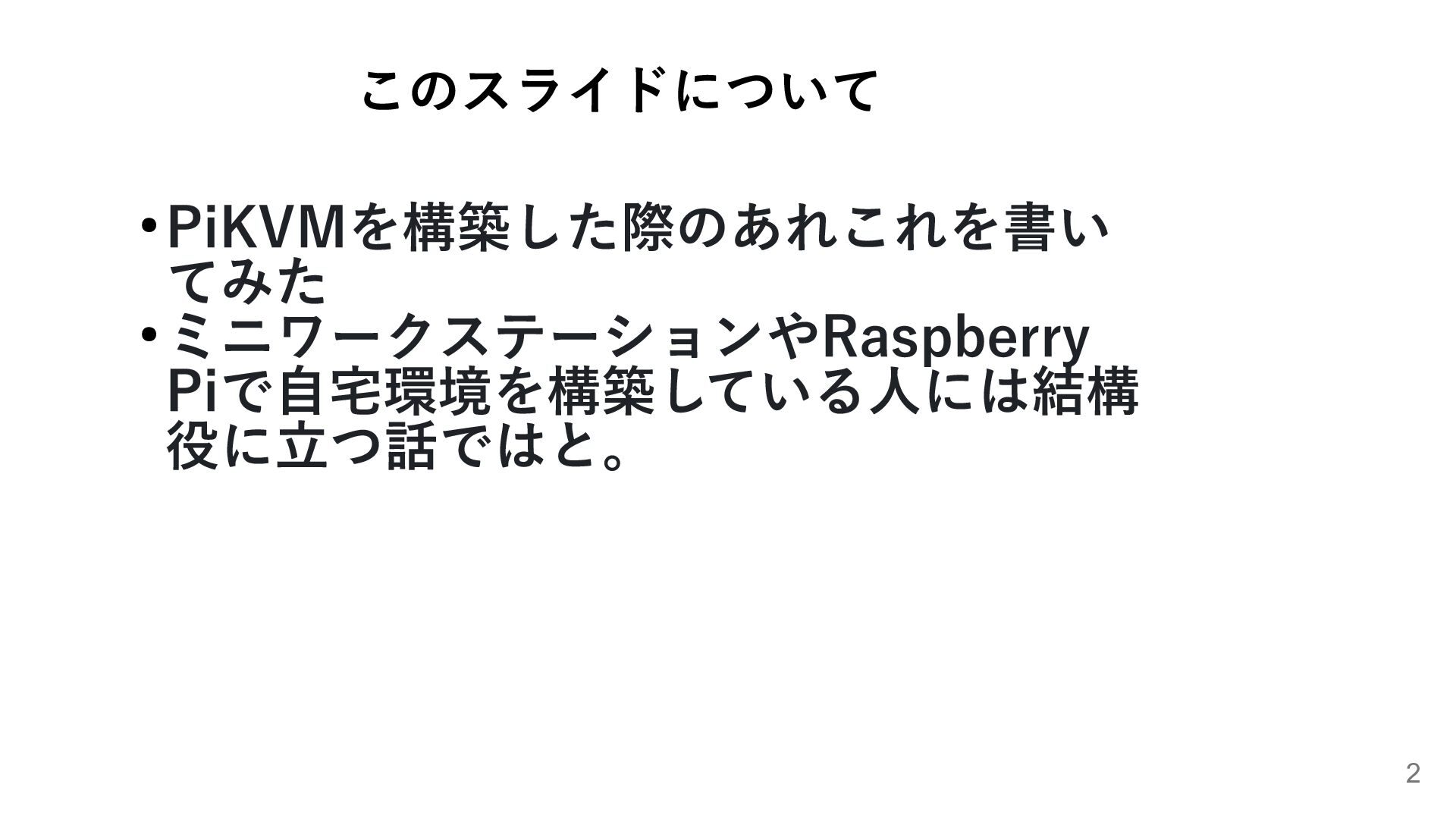

2. このスライドについて 2 • PiKVMを構築した際のあれこれを書い てみた • ミニワークステーションやRaspberry Piで自宅環境を構築している人には結構 役に立つ話ではと。
3. 自己紹介 • 氏名:木下　兼一 • 現在：お仕事募集中 • 趣味： – 家のインフラいじり – FreeBSD、Linux、Raspberry Pi いじり – サイクリング – キャンプ – ドローン(野外で飛ばせるのが欲しい＆資格取らんと) – 小田原で有害鳥獣駆除のお手伝い – 猟銃所持（安全な取り扱い練習中） ※技術相談、執筆依頼等お伺いいたします。

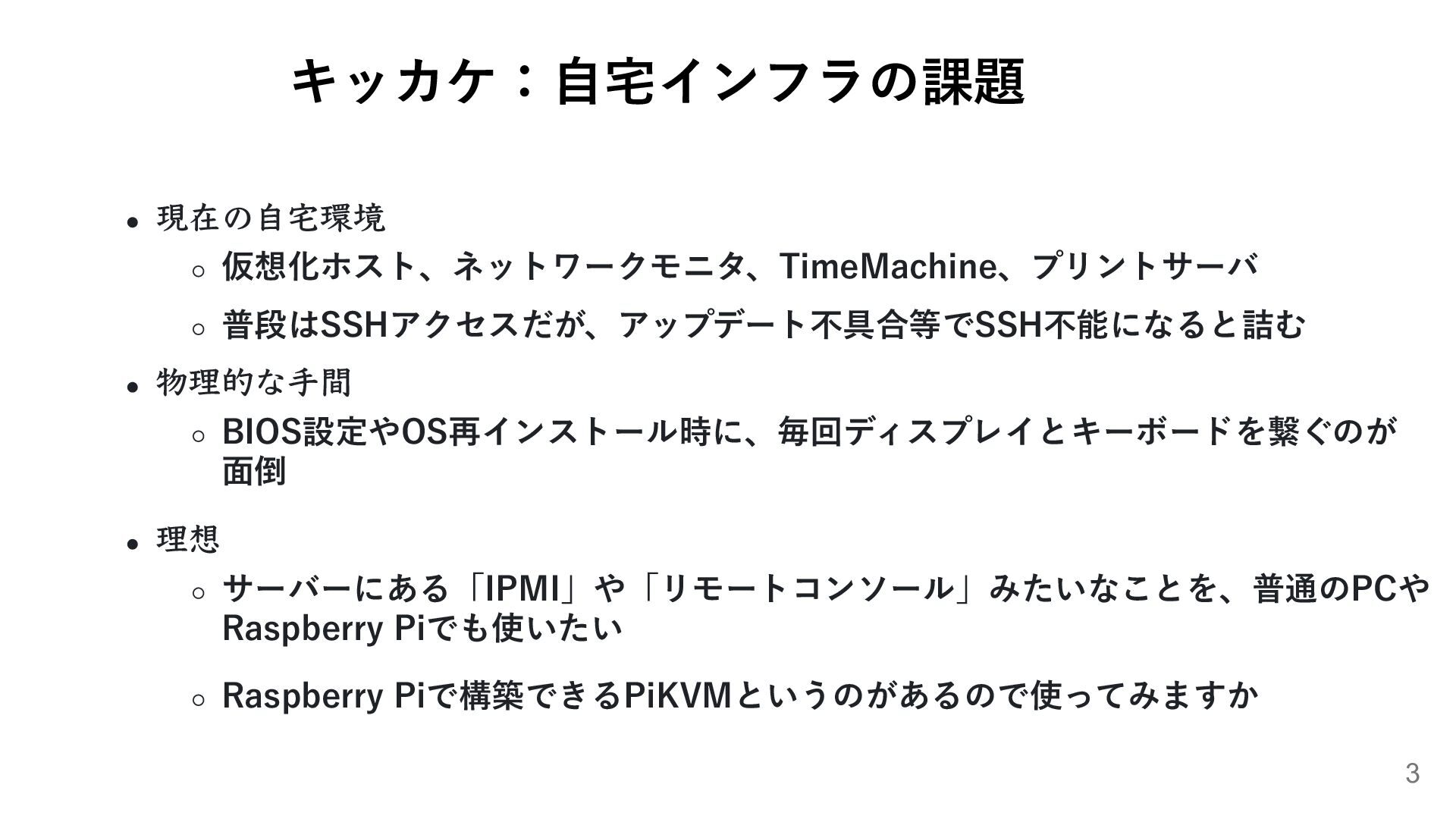

4. キッカケ：⾃宅インフラの課題 現在の⾃宅環境 仮想化ホスト、ネットワークモニタ、TimeMachine、プリントサーバ 普段はSSHアクセスだが、アップデート不具合等でSSH不能になると詰む 物理的な⼿間 BIOS設定やOS再インストール時に、毎回ディスプレイとキーボードを繋ぐのが ⾯倒 理想 サーバーにある「IPMI」や「リモートコンソール」みたいなことを、普通のPCや Raspberry Piでも使いたい Raspberry Piで構築できるPiKVMというのがあるので使ってみますか 3

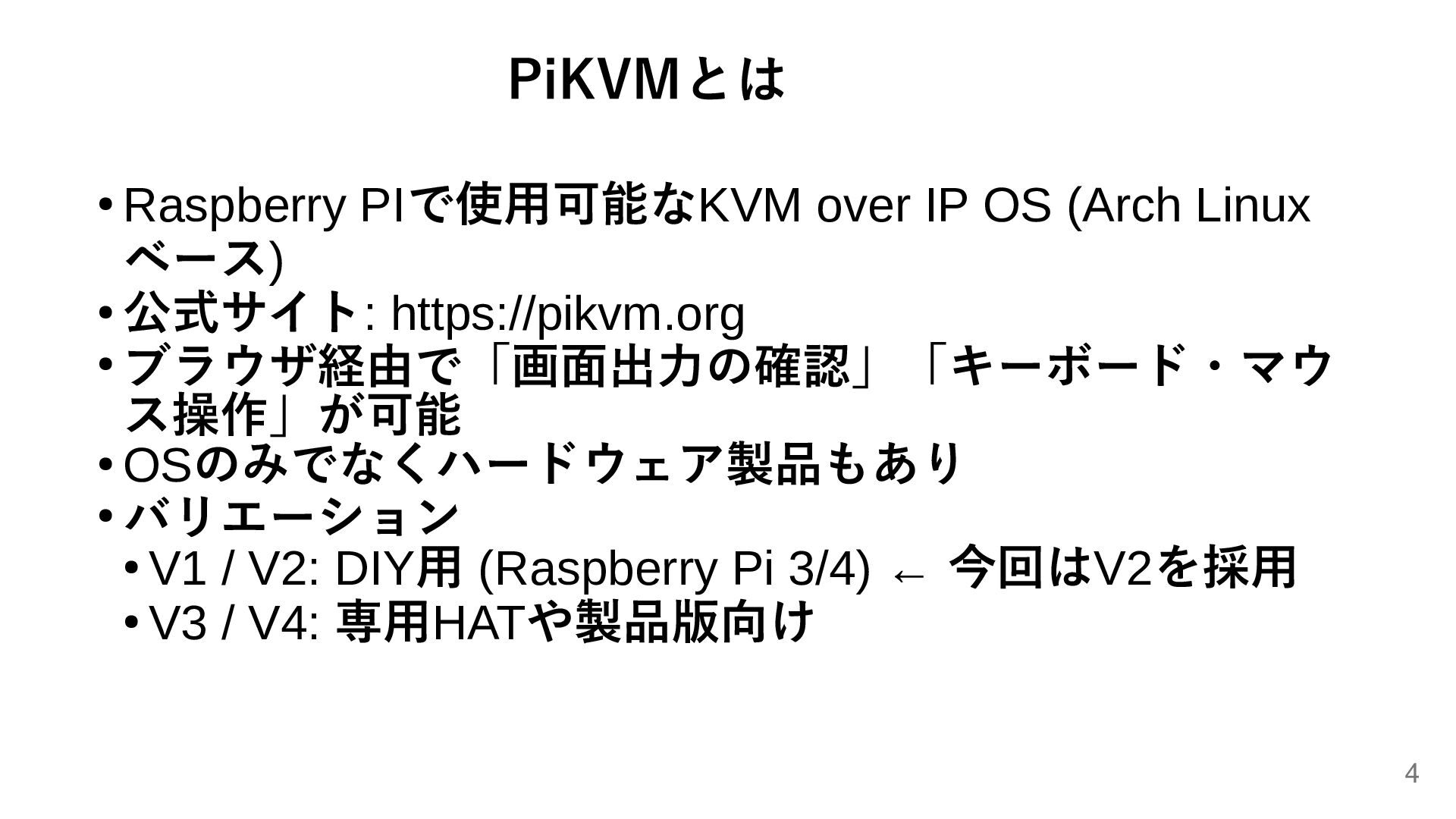

5. PiKVMとは 4 • Raspberry PIで使用可能なKVM over IP OS (Arch Linux ベース) • 公式サイト: https://pikvm.org • ブラウザ経由で「画⾯出⼒の確認」「キーボード・マウ ス操作」が可能 • OSのみでなくハードウェア製品もあり • バリエーション • V1 / V2: DIY⽤ (Raspberry Pi 3/4) ← 今回はV2を採⽤ • V3 / V4: 専⽤HATや製品版向け

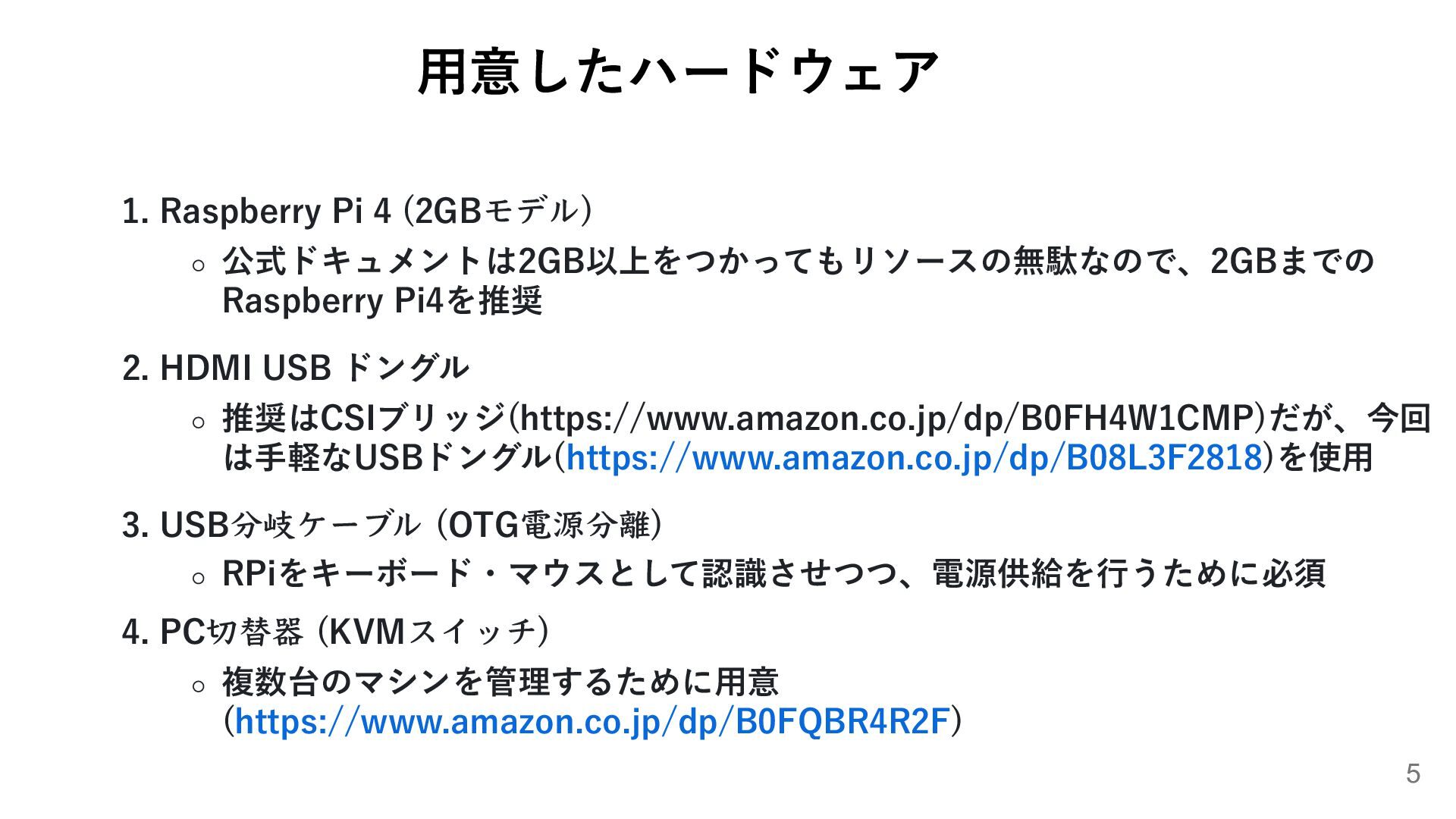

6. 用意したハードウェア 1. Raspberry Pi 4 (2GBモデル) 公式ドキュメントは2GB以上をつかってもリソースの無駄なので、2GBまでの Raspberry Pi4を推奨 2. HDMI USB ドングル 推奨はCSIブリッジ(https://www.amazon.co.jp/dp/B0FH4W1CMP)だが、今回 は⼿軽なUSBドングル(https://www.amazon.co.jp/dp/B08L3F2818)を使⽤ 3. USB分岐ケーブル (OTG電源分離) RPiをキーボード・マウスとして認識させつつ、電源供給を行うために必須 4. PC切替器 (KVMスイッチ) 複数台のマシンを管理するために⽤意 (https://www.amazon.co.jp/dp/B0FQBR4R2F) 5

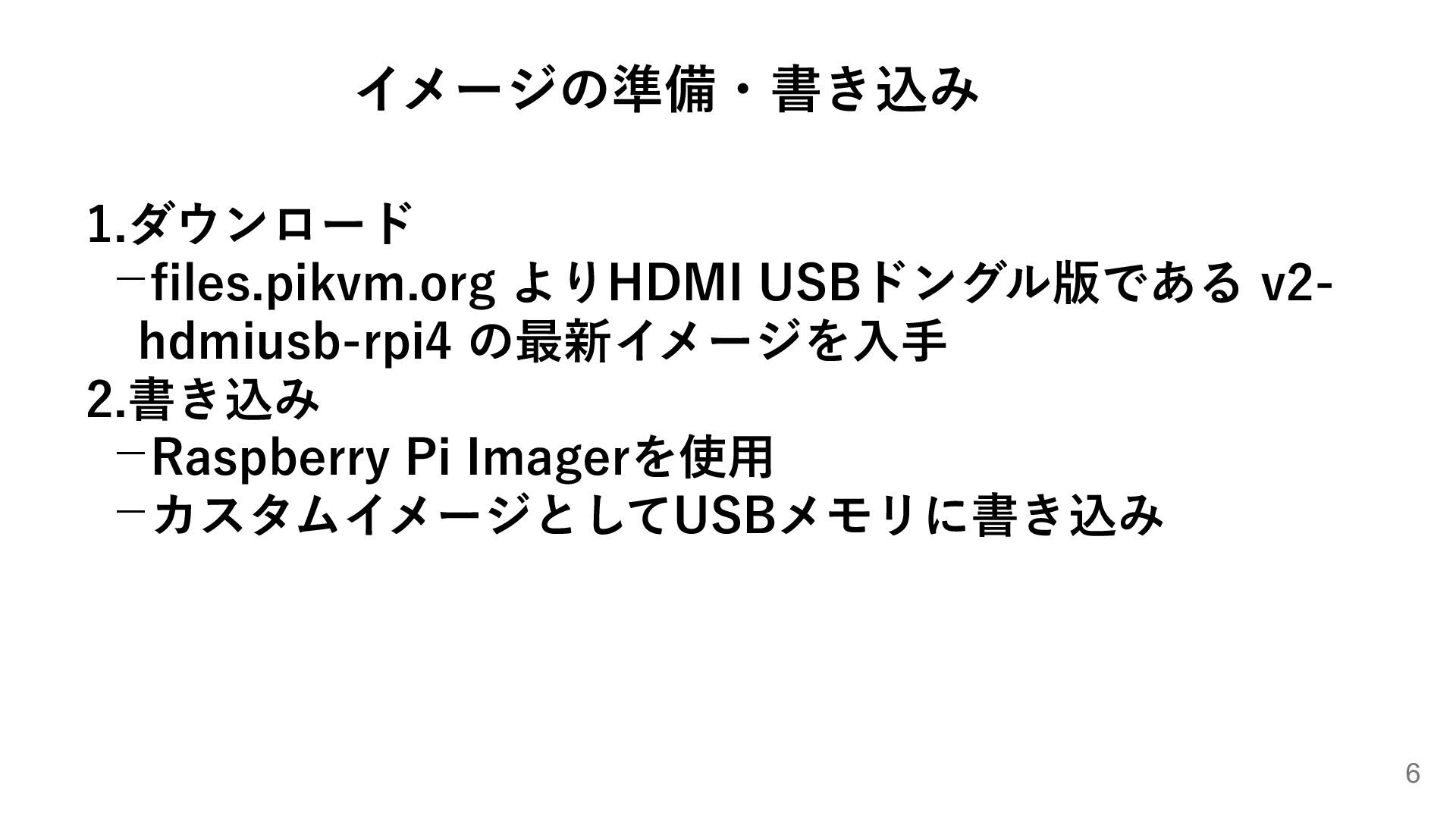

7. 1.ダウンロード ─files.pikvm.org よりHDMI USBドングル版である v2- hdmiusb-rpi4 の最新イメージを⼊⼿ 2.書き込み ─Raspberry Pi Imagerを使⽤ ─カスタムイメージとしてUSBメモリに書き込み イメージの準備・書き込み 6

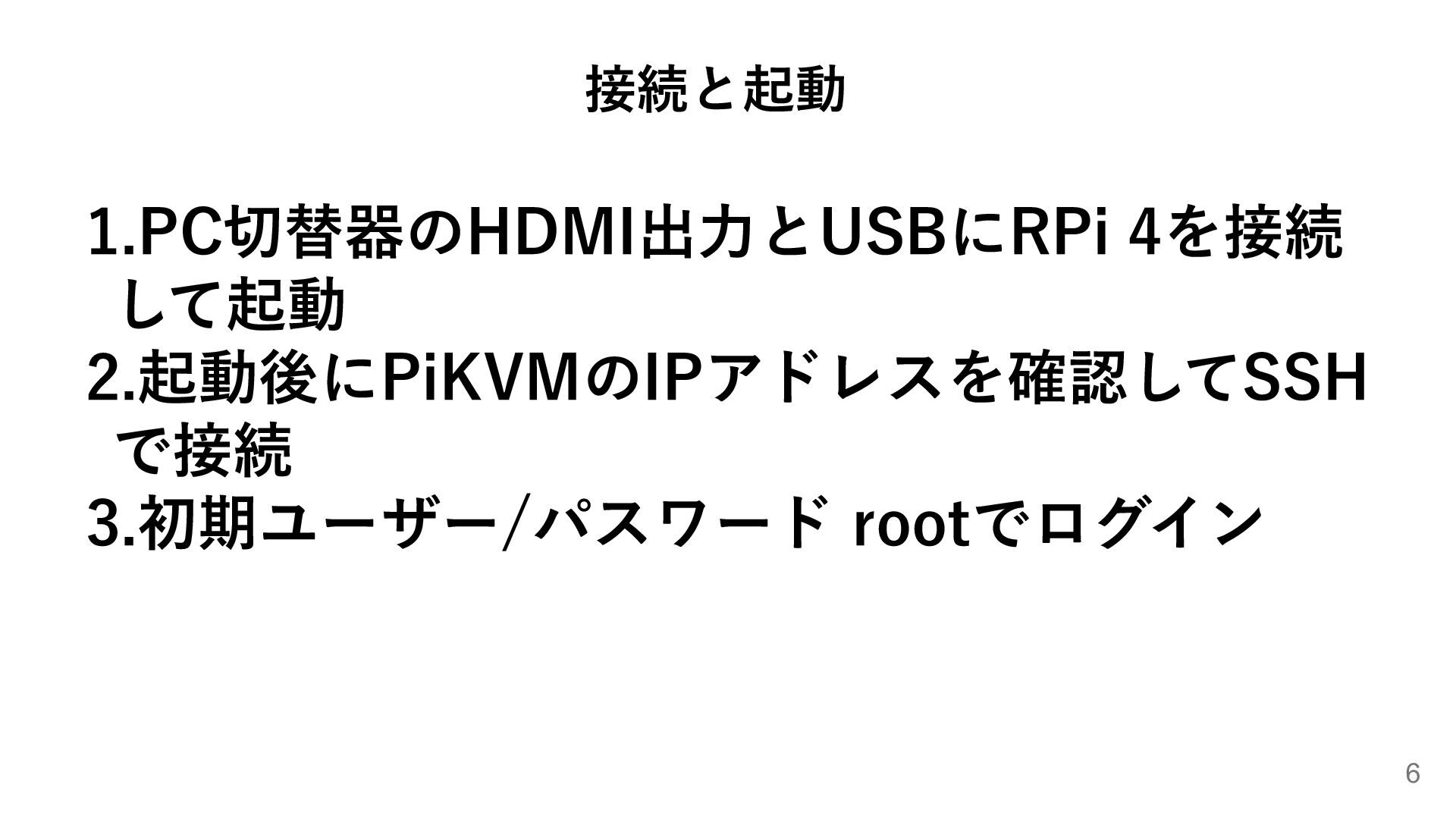

8. 1.PC切替器のHDMI出⼒とUSBにRPi 4を接続 して起動 2.起動後にPiKVMのIPアドレスを確認してSSH で接続 3.初期ユーザー/パスワード rootでログイン 接続と起動 6

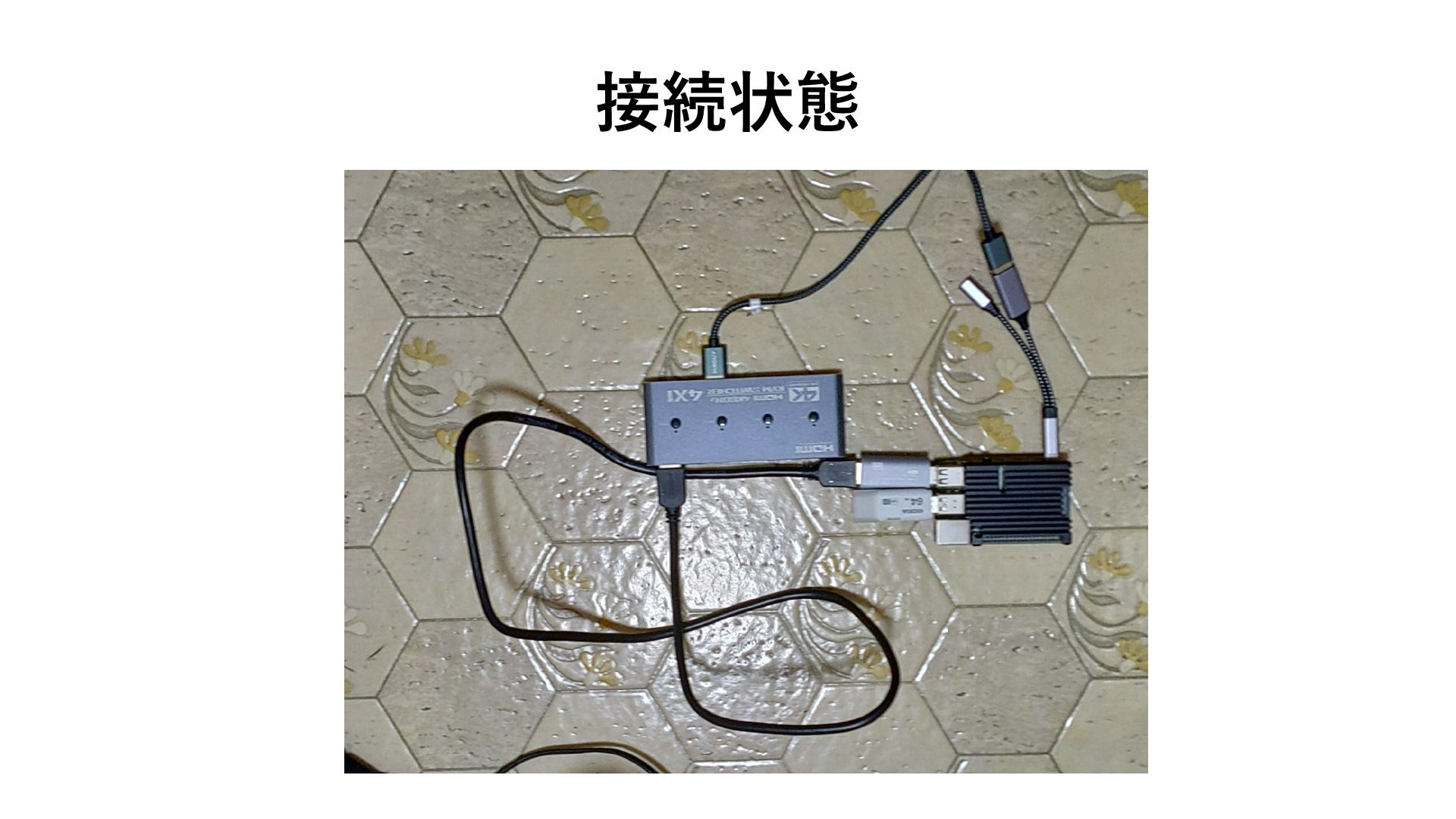

9. 接続状態

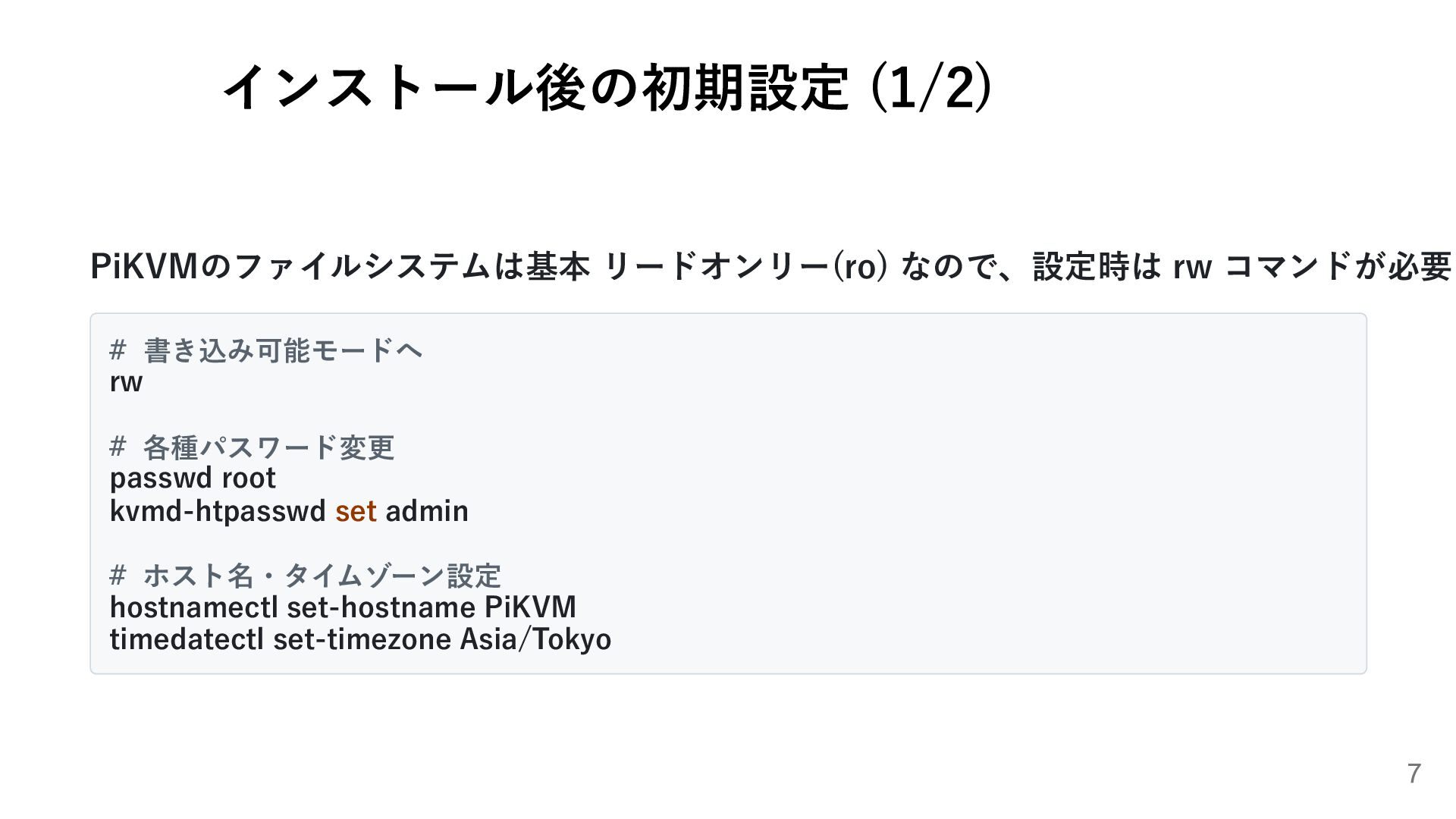

10. インストール後の初期設定 (1/2) PiKVMのファイルシステムは基本 リードオンリー(ro) なので、設定時は rw コマンドが必要 # 書き込み可能モードへ rw # 各種パスワード変更 passwd root kvmd-htpasswd set admin # ホスト名・タイムゾーン設定 hostnamectl set-hostname PiKVM timedatectl set-timezone Asia/Tokyo 7

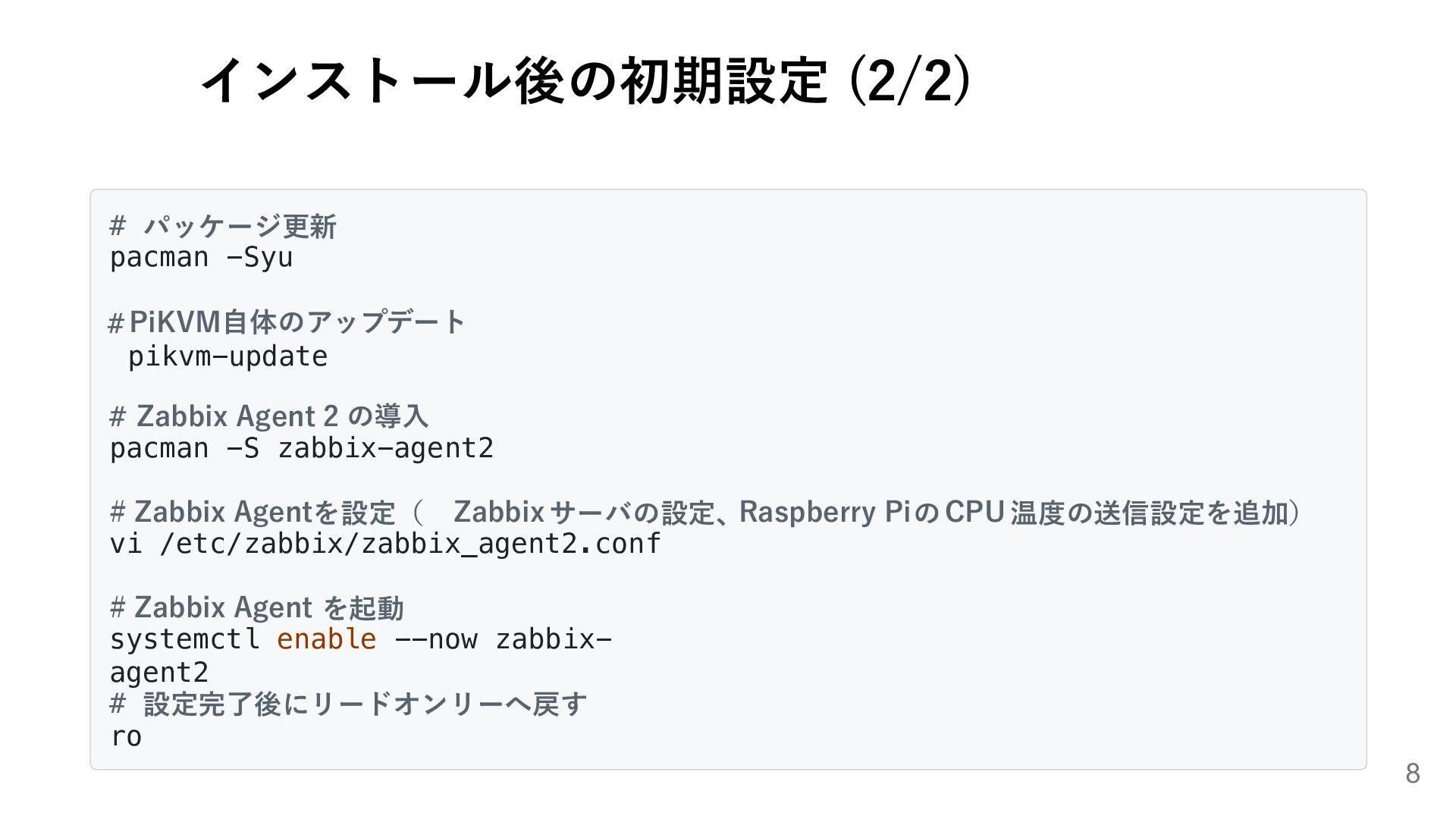

11. インストール後の初期設定 (2/2) # パッケージ更新 pacman -Syu # PiKVM自体のアップデート pikvm-update # Zabbix Agent 2 の導入 pacman -S zabbix-agent2 # Zabbix Agentを設定（ Zabbix サーバの設定、Raspberry Piの CPU 温度の送信設定を追加） vi /etc/zabbix/zabbix_agent2.conf # Zabbix Agent を起動 systemctl enable --now zabbix- agent2 # 設定完了後にリードオンリーへ戻す ro 8

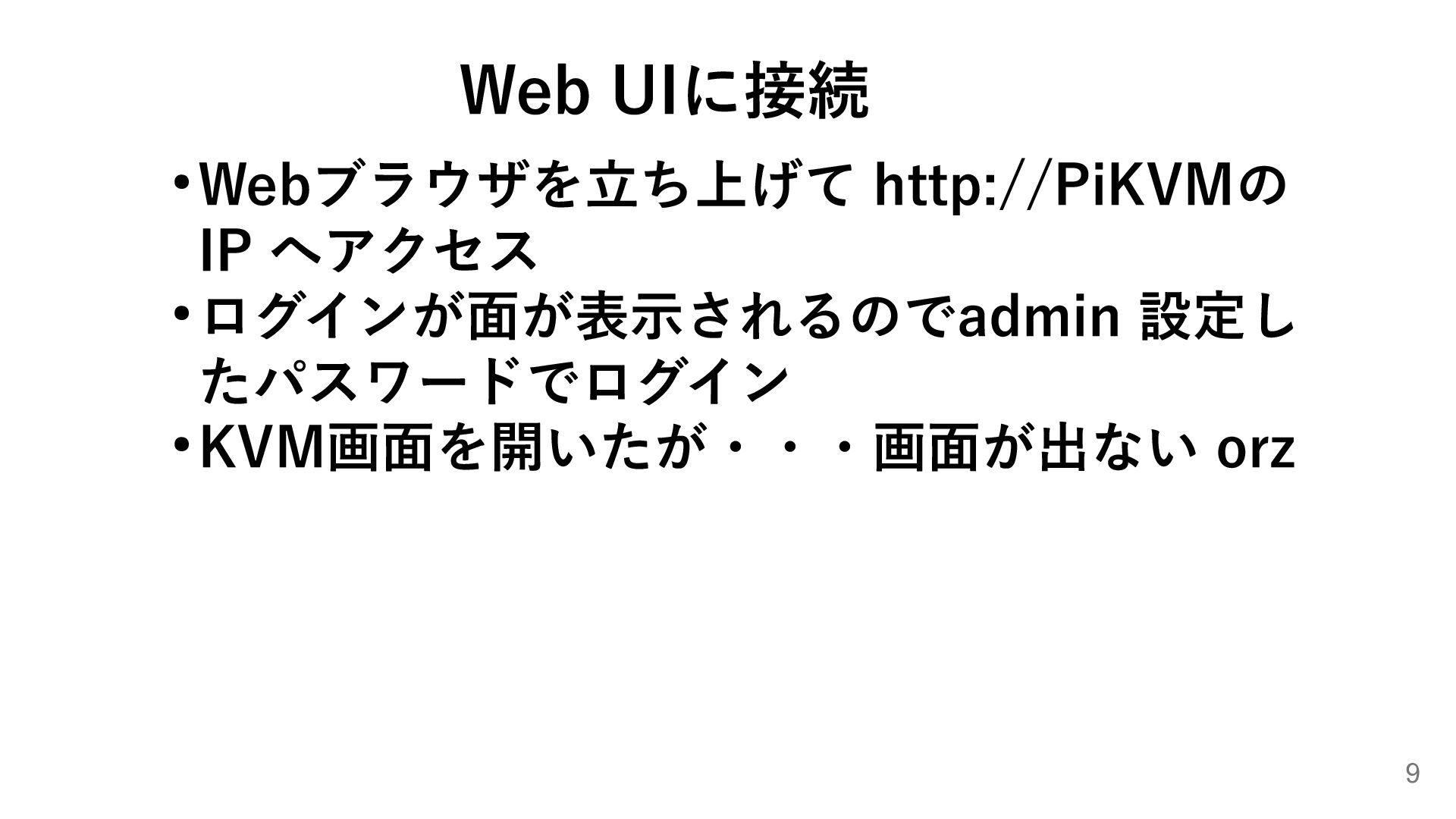

12. • Webブラウザを立ち上げて http://PiKVMの IP へアクセス • ログインが面が表示されるのでadmin 設定し たパスワードでログイン • KVM画⾯を開いたが・・・画面が出ない orz Web UIに接続 9

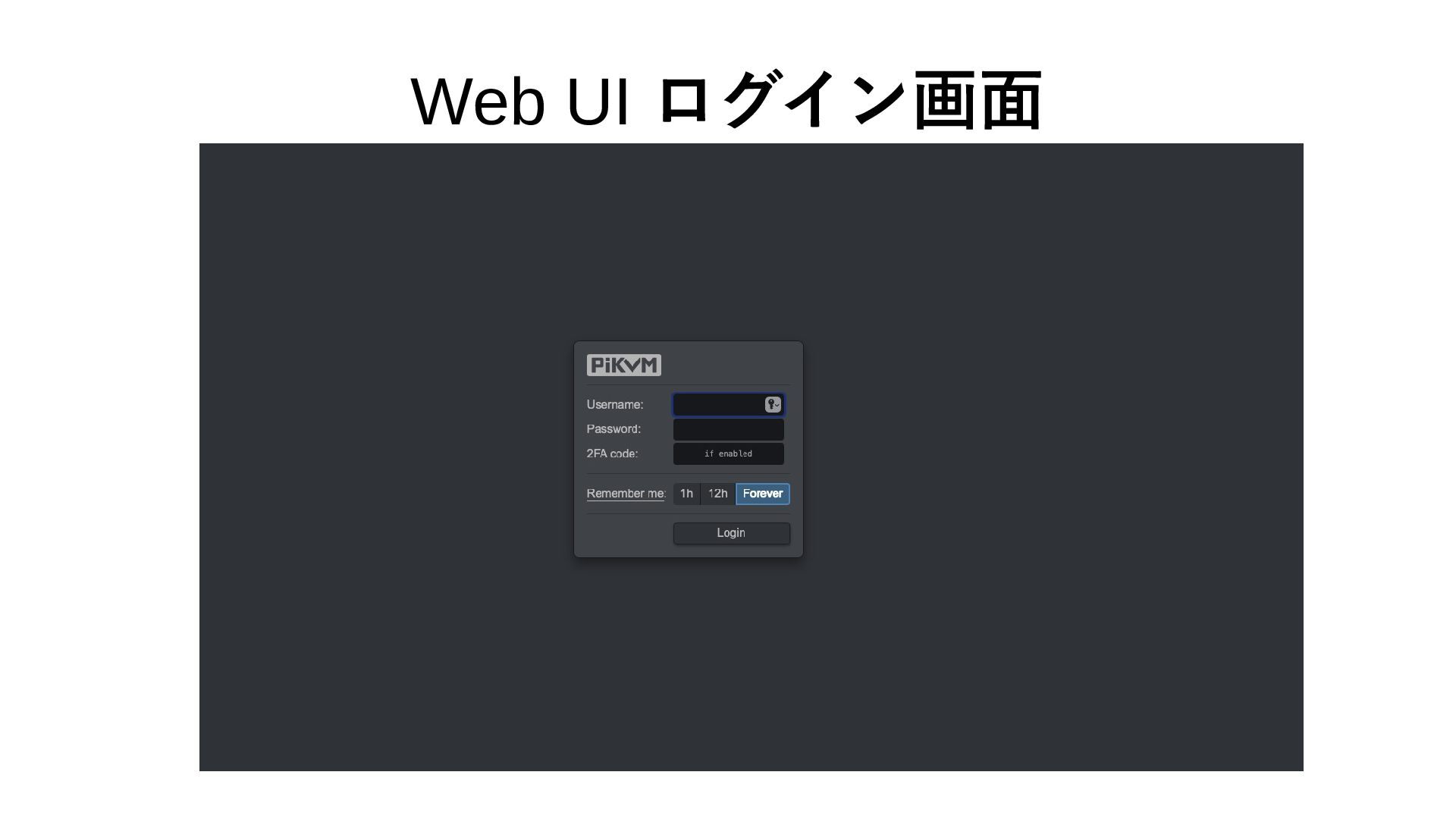

13. Web UI ログイン画面

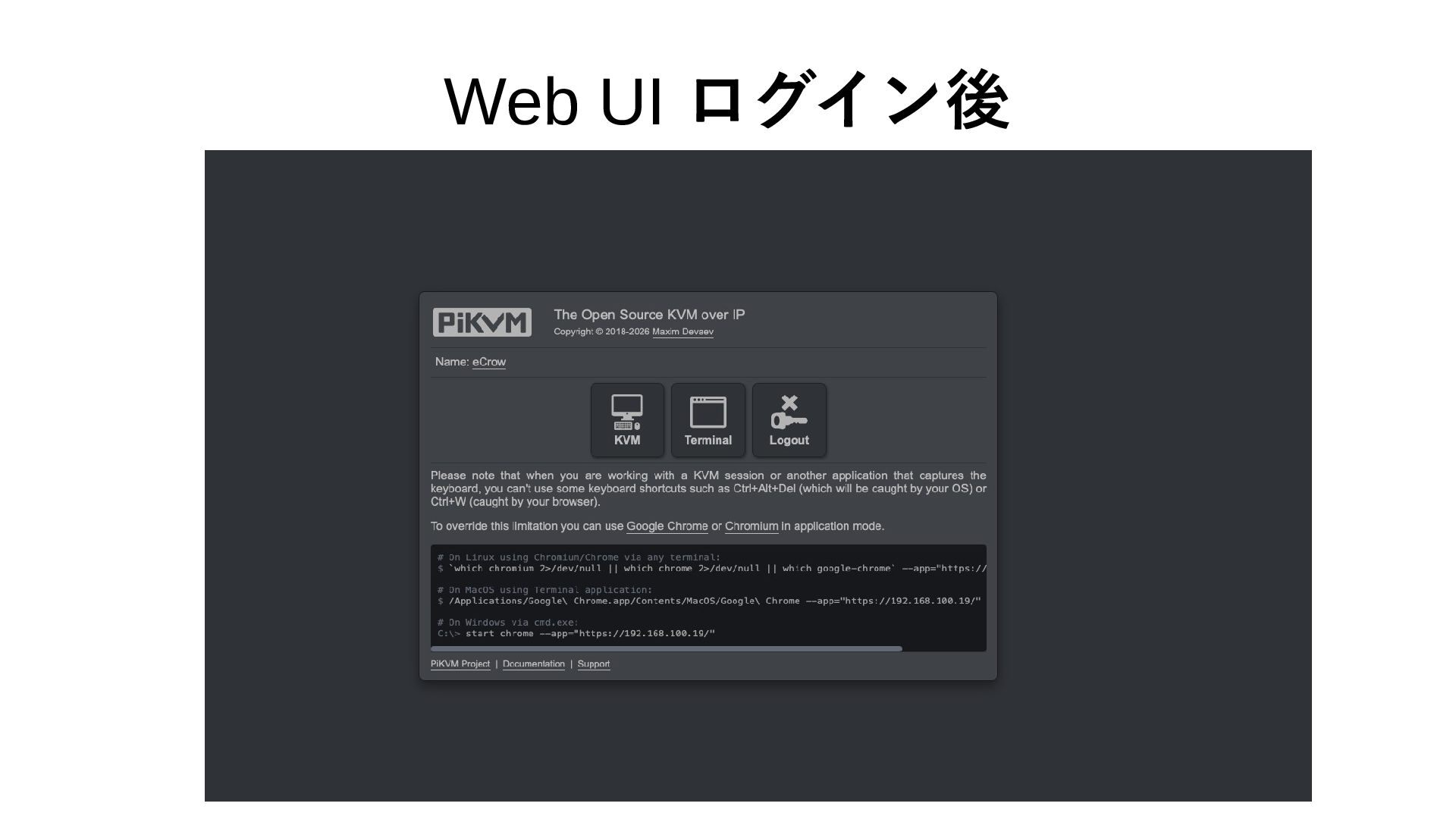

14. Web UI ログイン後

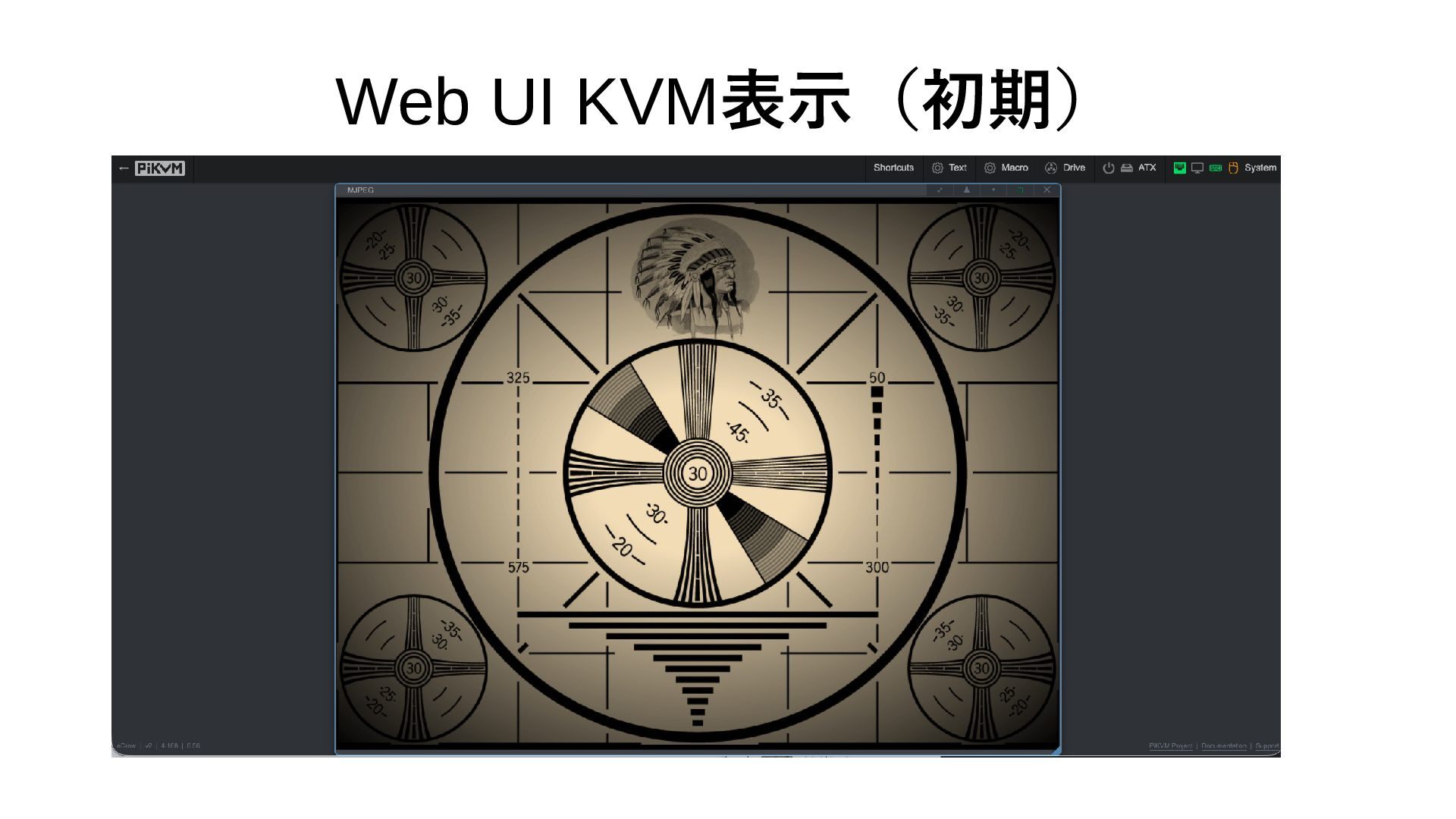

15. Web UI KVM表示（初期）

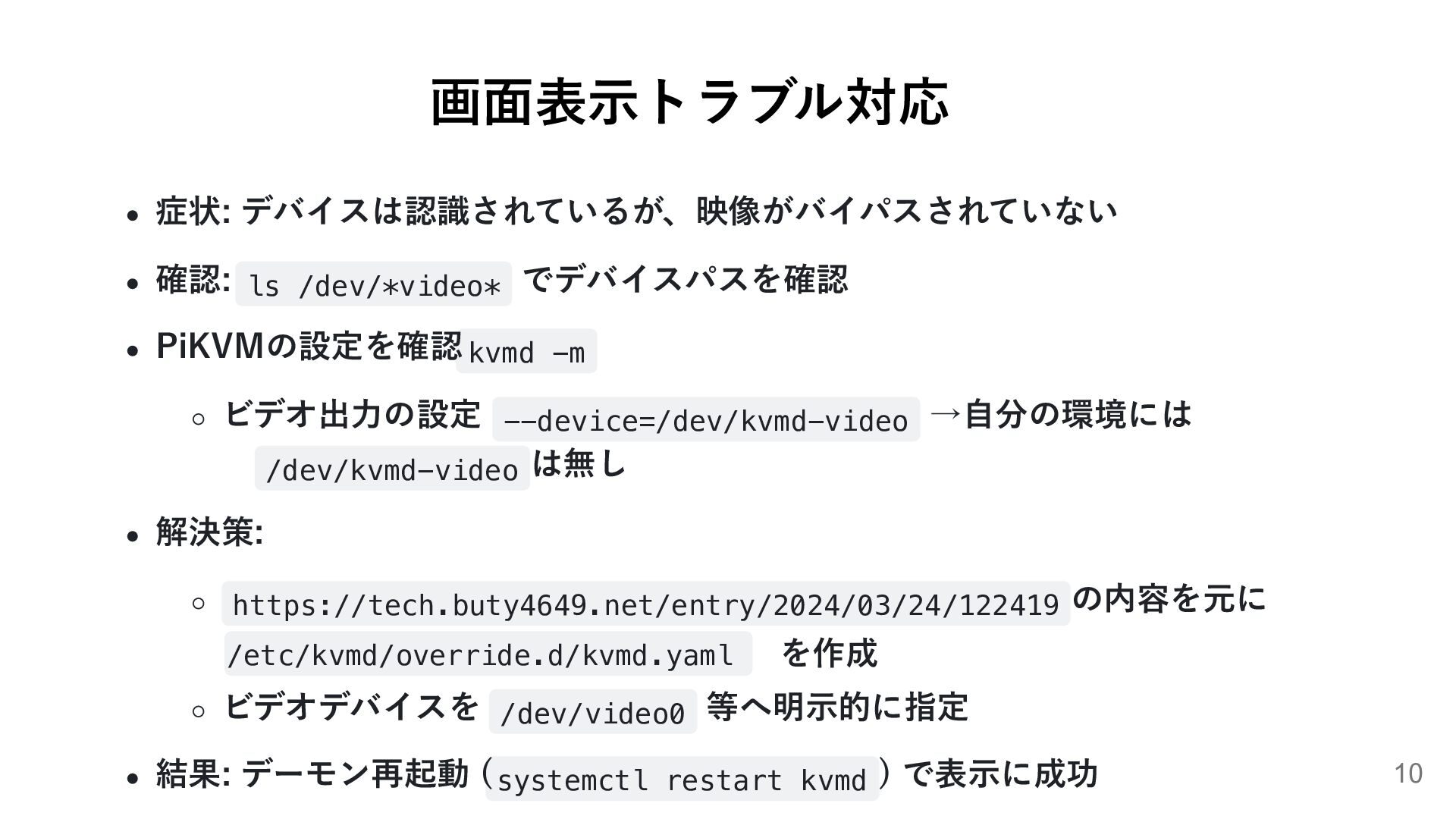

16. 画面表示トラブル対応 症状: デバイスは認識されているが、映像がバイパスされていない 確認: ls /dev/*video* でデバイスパスを確認 PiKVMの設定を確認 kvmd -m ビデオ出⼒の設定 --device=/dev/kvmd-video →⾃分の環境には /dev/kvmd-video は無し 解決策: https://tech.buty4649.net/entry/2024/03/24/122419 の内容を元に /etc/kvmd/override.d/kvmd.yaml を作成 ビデオデバイスを /dev/video0 等へ明⽰的に指定 結果: デーモン再起動 (systemctl restart kvmd ) で表⽰に成功 10

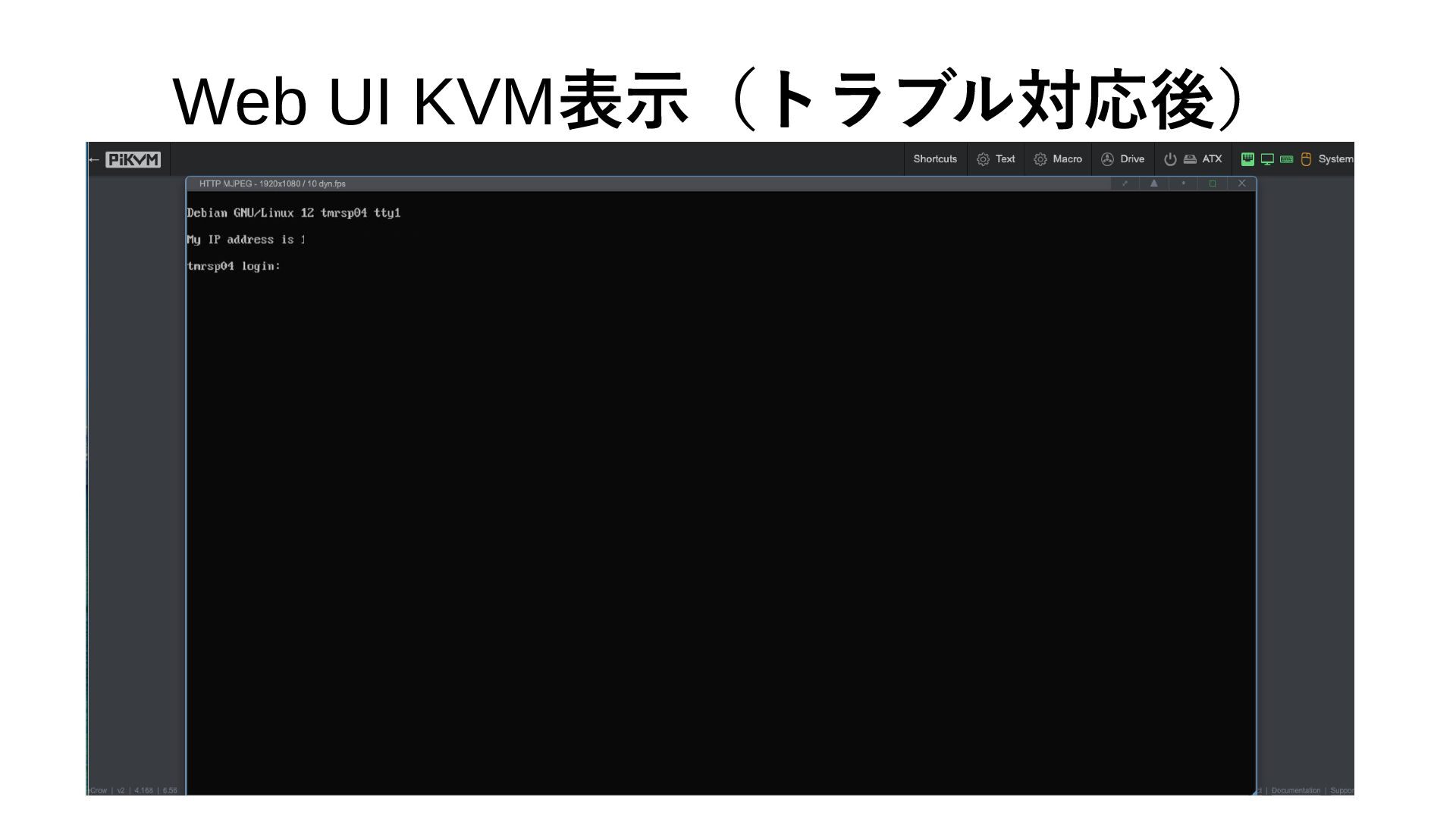

17. Web UI KVM表示（トラブル対応後）

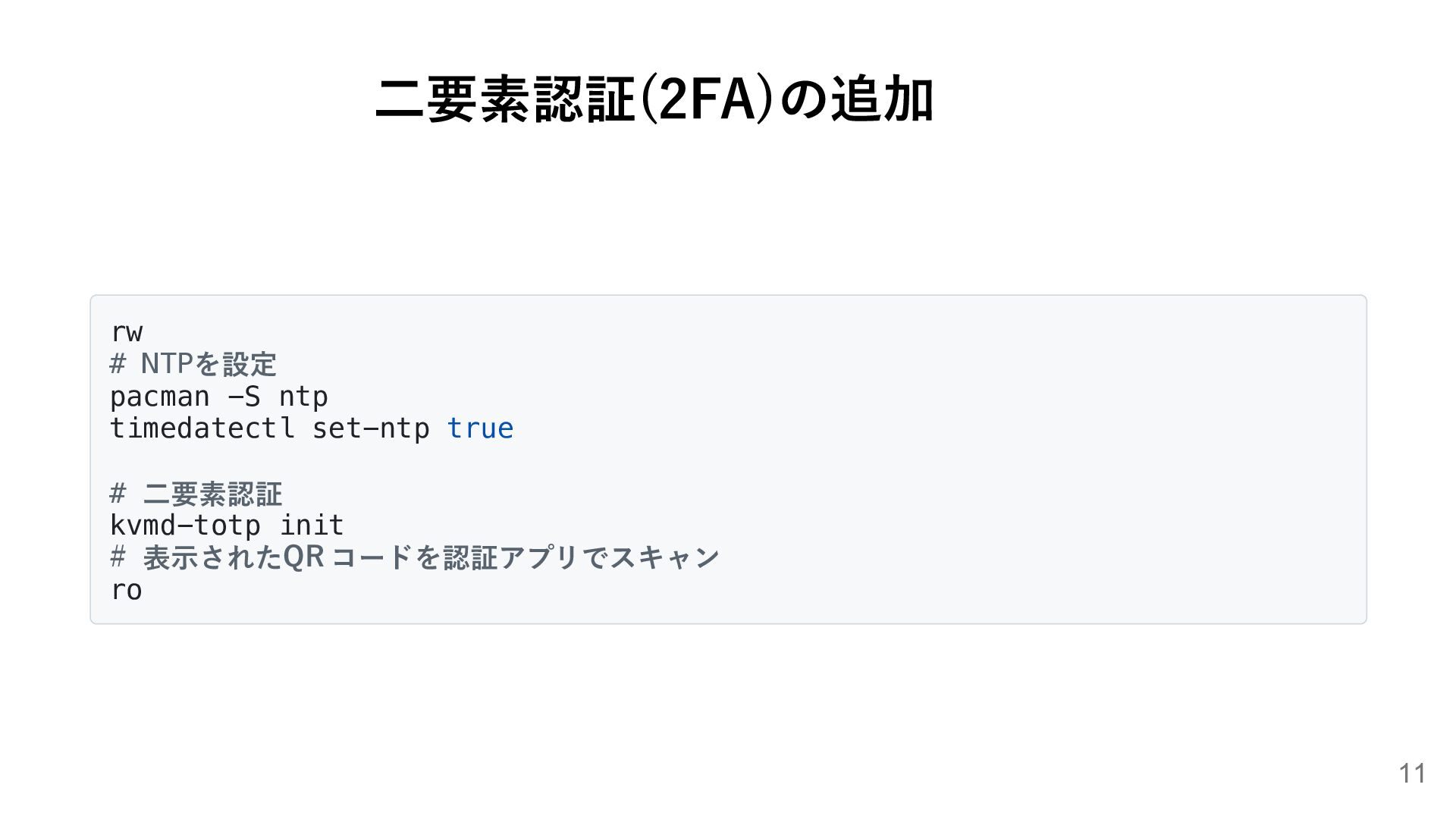

18. ⼆要素認証(2FA)の追加 rw # NTPを設定 pacman -S ntp timedatectl set-ntp true # 二要素認証 kvmd-totp init # 表示されたQR コードを認証アプリでスキャン ro 11

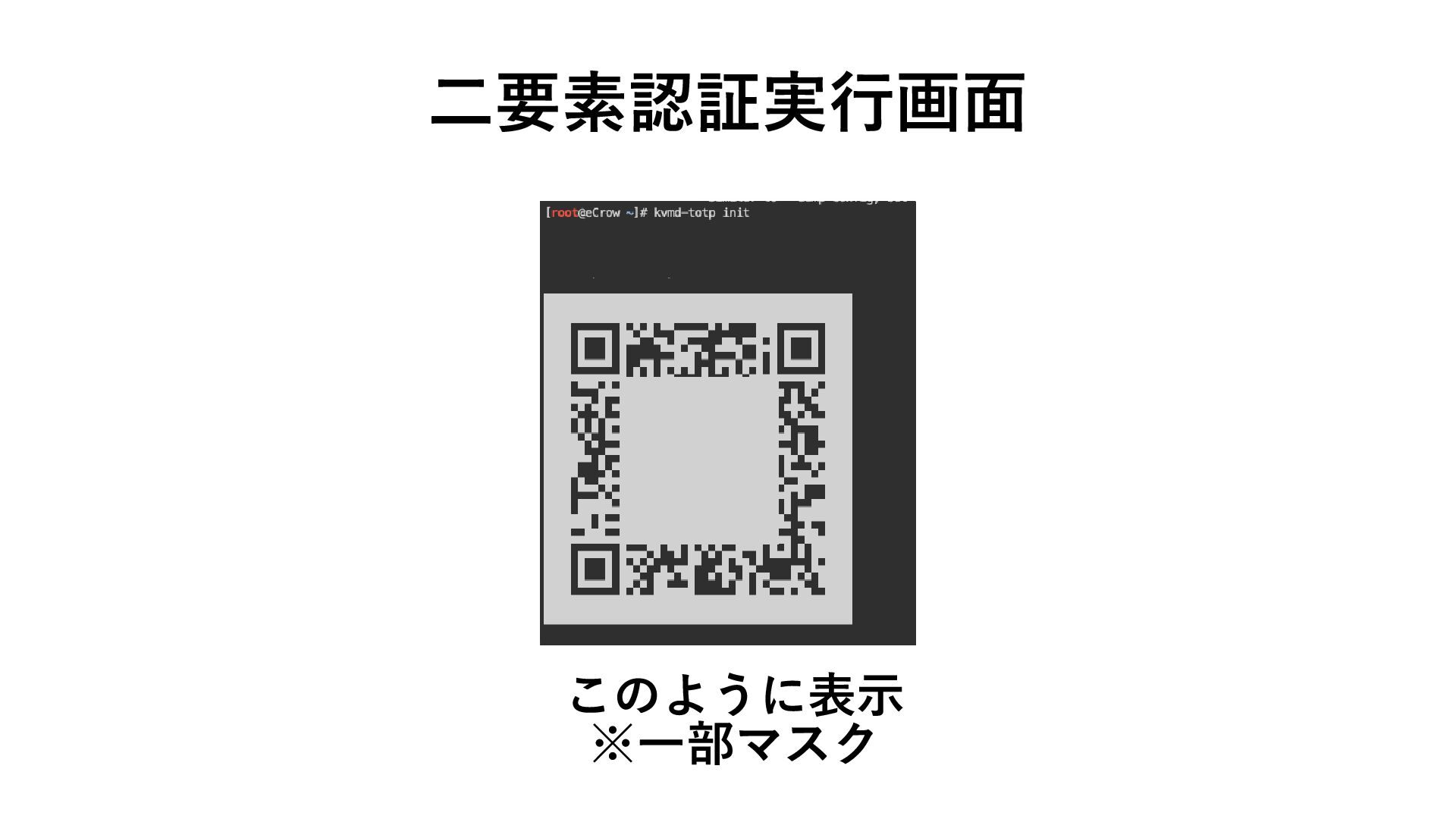

19. 二要素認証実行画面 このように表示 ※一部マスク

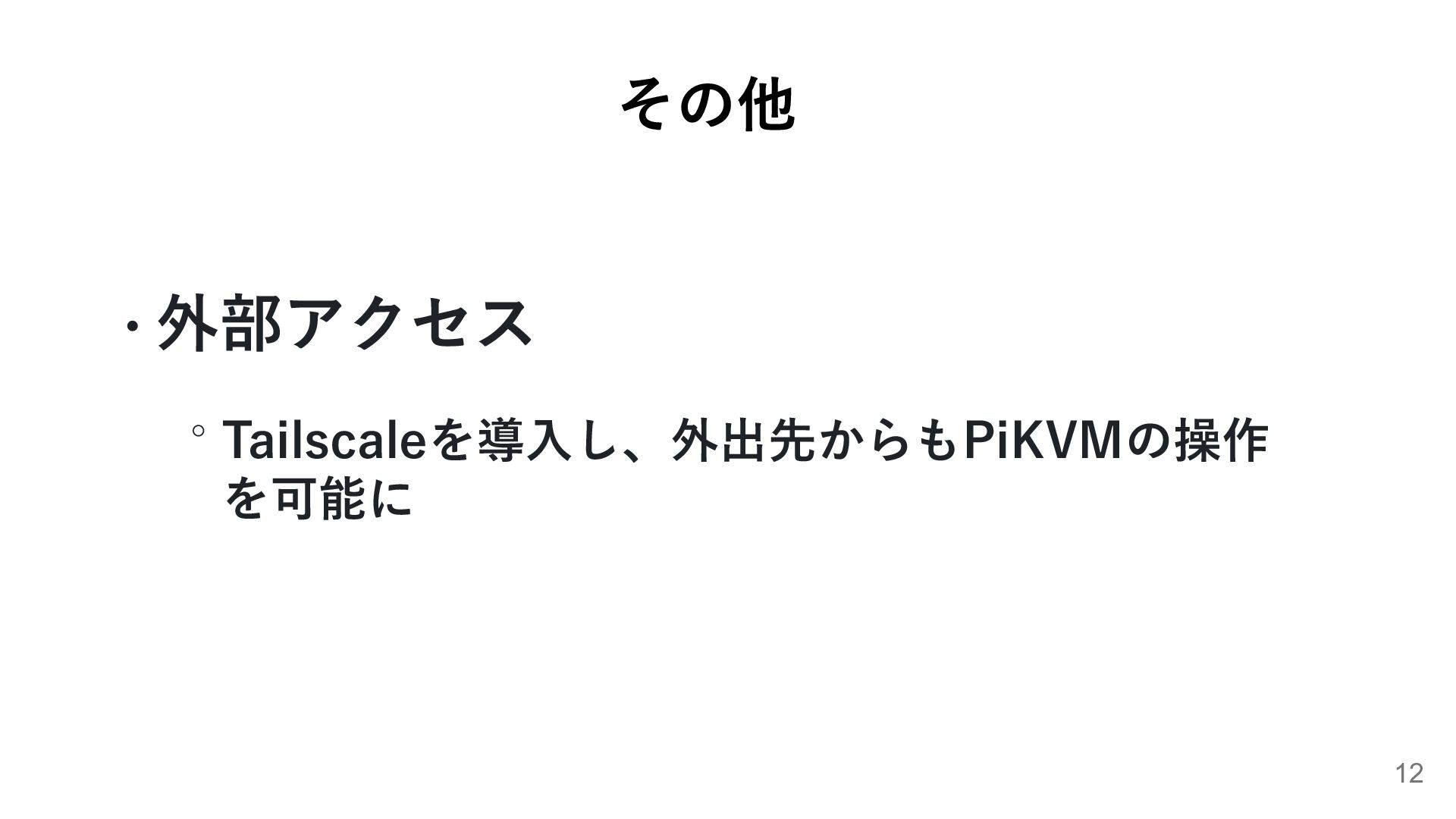

20. その他 外部アクセス Tailscaleを導⼊し、外出先からもPiKVMの操作 を可能に 12

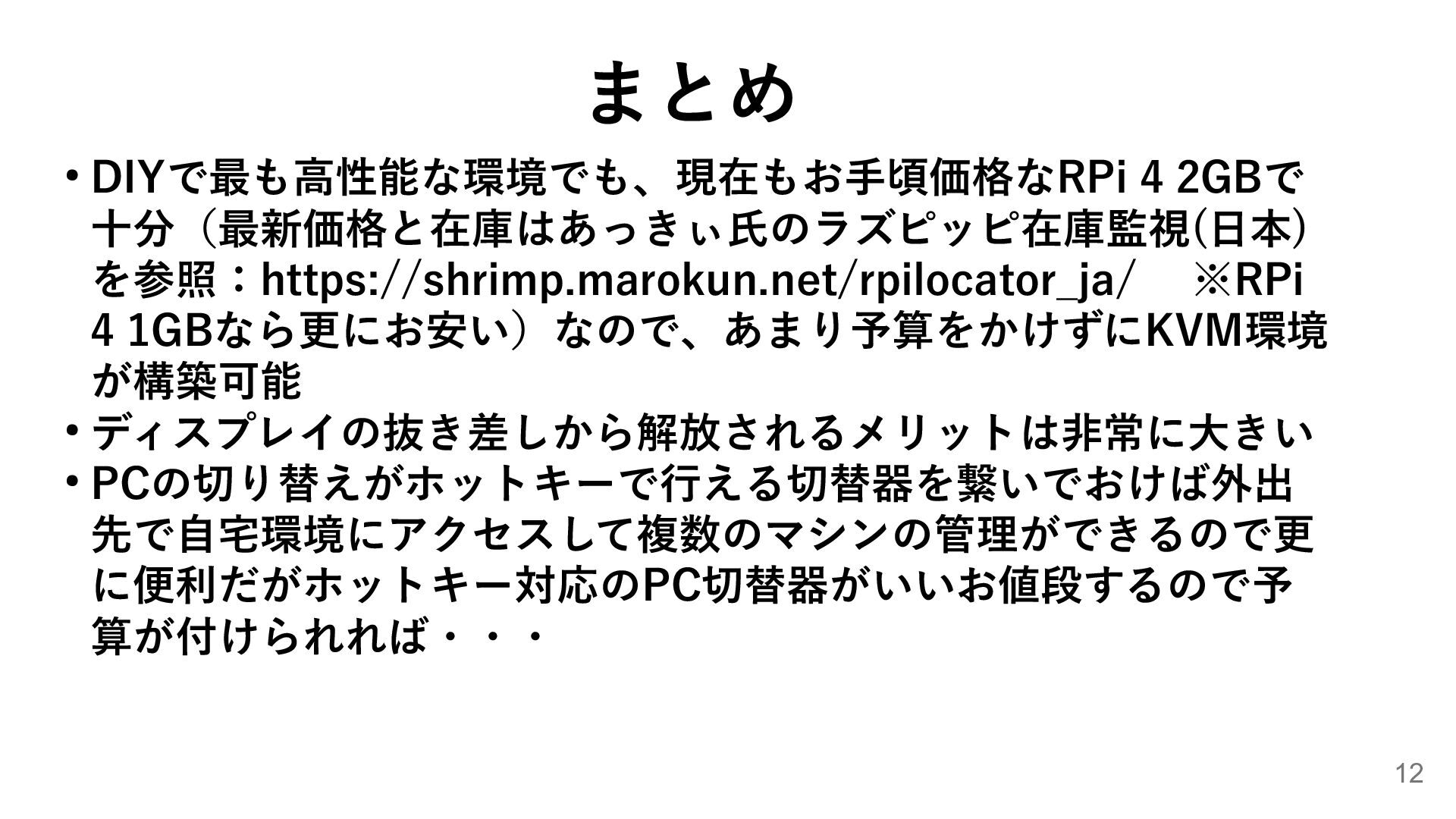

21. • DIYで最も高性能な環境でも、現在もお手頃価格なRPi 4 2GBで 十分（最新価格と在庫はあっきぃ氏のラズピッピ在庫監視(日本) を参照：https://shrimp.marokun.net/rpilocator_ja/ 　※RPi 4 1GBなら更にお安い）なので、あまり予算をかけずにKVM環境 が構築可能 • ディスプレイの抜き差しから解放されるメリットは⾮常に⼤きい • PCの切り替えがホットキーで行える切替器を繋いでおけば外出 先で自宅環境にアクセスして複数のマシンの管理ができるので更 に便利だがホットキー対応のPC切替器がいいお値段するので予 算が付けられれば・・・ まとめ 12
