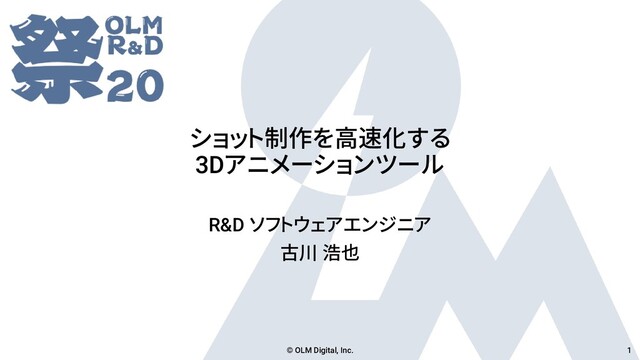

1. ショット制作を高速化する
   3Dアニメーションツール
   R&D ソフトウェアエンジニア
   古川 浩也
   © OLM Digital, Inc. 1


   View Slide

2. 構成
   • はじめに
   – なぜ効率化するのか？
   • ツール紹介
   – ピッカー
   – IKFK切り替え
   – スケッチポーズ
   • まとめ
   © OLM Digital, Inc. 2


   View Slide

3. はじめに
   © OLM Digital, Inc. 3


   View Slide

4. ワークフロー
   © OLM Digital, Inc. 4
   モ
   デ
   リ
   ン
   グ
   レ
   イ
   ア
   ウ
   ト
   リ
   ギ
   ン
   グ
   レ
   ン
   ダ
   リ
   ン
   グ
   ア
   ニ
   メ
   ー
   シ
   ョ
   ン エ
   フ
   ェ
   ク
   ト
   キ
   ャ
   ラ
   ク
   タ
   エ
   フ
   ェ
   ク
   ト ラ
   イ
   テ
   ィ
   ン
   グ
   コ
   ン
   ポ
   ジ
   ッ
   ト
   大きな割合を占める
   (４～６割)
   効率化の効果大


   View Slide

5. ツール紹介
   © OLM Digital, Inc. 5


   View Slide

6. ツールの役割
   © OLM Digital, Inc. 6
   作業の自動化
   アウトプットを早く
   クオリティの向上
   効率化


   View Slide

7. ピッカー
   © OLM Digital, Inc. 7


   View Slide

8. ピッカー(デモ)
   © OLM Digital, Inc. 8
   ツールを使わない場合


   View Slide

9. ピッカー (デモ)
   © OLM Digital, Inc. 9
   ツールを使う場合


   View Slide

10. • 多数のコントローラー
    • 多様なピッカーとR&Dによる引き継ぎ
    ピッカー(背景)
    © OLM Digital, Inc. 10
    リグの統一
    ピッカーの統一
    プロジェクト毎のリグ・ピッカー
    汎用性向上
    保守性向上


    View Slide

11. ピッカー(機能)
    • ピッカー
    • コマンド
    – ミラーリング
    – LOD切り替え
    – アニメーションのベイク
    • エディタ
    © OLM Digital, Inc. 11


    View Slide

12. ピッカー(デモ)
    © OLM Digital, Inc. 12
    エディタ


    View Slide

13. IKFK切り替え
    © OLM Digital, Inc. 13


    View Slide

14. • FK
    • IK
    – Two Bone IK
    – Spline IK
    IK・FKとは
    © OLM Digital, Inc. 14


    View Slide

15. IKFK切り替え(背景)
    • IK・FKの切り替えが必要
    • IKブレンド
    – 同一のジョイントチェーンにIK・FK両方を用いる
    – Weightで切り替え
    © OLM Digital, Inc. 15


    View Slide

16. IKFK切り替え(デモ)
    © OLM Digital, Inc. 16
    ツールを使わない場合
    ©ＴＯＭＹ／アースグランナー・テレビ大阪
    著作権の関係により
    画像を掲載しておりません


    View Slide

17. IKFK切り替え(デモ)
    © OLM Digital, Inc. 17
    ツールを使う場合
    ©ＴＯＭＹ／アースグランナー・テレビ大阪
    著作権の関係により
    画像を掲載しておりません


    View Slide

18. IKFK切り替え(実装 - アルゴリズム)
    © OLM Digital, Inc. 18
    処理対象のフレームを取得
    変換前のコントローラーをベイク
    各フレームについて
    ・IK/FKの切り替え
    ・キーフレームを設定


    View Slide

19. IKFK切り替え(実装 - IKからFK)
    © OLM Digital, Inc. 19
    FK
    IK
    各フレームについて


    View Slide

20. IKFK切り替え(実装 - FKからIK)
    © OLM Digital, Inc. 20
    Two Bone IKなら回転とポールベクトル、
    Spline IKならツイストを計算
    各フレームについて


    View Slide

21. スケッチポーズ
    © OLM Digital, Inc. 21


    View Slide

22. スケッチポーズ(デモ)
    © OLM Digital, Inc. 22
    ツールを使わない場合
    ©TOMY／ZW製作委員会・テレビ東京
    著作権の関係により
    画像を掲載しておりません


    View Slide

23. スケッチポーズ(デモ)
    © OLM Digital, Inc. 23
    ツールを使う場合
    ©TOMY／ZW製作委員会・テレビ東京
    著作権の関係により
    画像を掲載しておりません


    View Slide

24. スケッチポーズ
    • 機能
    – カーブを描くことでポーズを作成
    • 背景
    – 前身となるツールが存在
    – 問題
    • 汎用性がない
    • 意図したポーズを作りにくい
    • カーブ作成
    © OLM Digital, Inc. 24
    ©TOMY／ZW製作委員会・テレビ東京
    著作権の関係により
    画像を掲載しておりません
    著作権の関係により
    画像を掲載しておりません


    View Slide

25. • 汎用性がない
    – コントローラー名を決め打ち
    • 意図したポーズを作りにくい
    • カーブ作成
    – Paint Effects Toolによりクラッシュする
    – 対象のビューをアクティブに
    スケッチポーズツール(問題と解決)
    © OLM Digital, Inc. 25
    コントローラー名の
    ルールを用いて解析
    アルゴリズムを変更
    カーブを描くプラグインを開
    発


    View Slide

26. スケッチポーズ(デモ)
    © OLM Digital, Inc. 26
    変更前
    ©TOMY／ZW製作委員会・テレビ東京
    著作権の関係により
    画像を掲載しておりません


    View Slide

27. スケッチポーズ(デモ)
    変更後
    © OLM Digital, Inc. 27
    ©TOMY／ZW製作委員会・テレビ東京
    著作権の関係により
    画像を掲載しておりません


    View Slide

28. まとめ
    © OLM Digital, Inc. 28


    View Slide

29. まとめ
    • ツール開発の結果
    – ピッカー(作業全体)
    – IKFK切り替え(切り替えを要する場面)
    – スケッチポーズ(尻尾のポーズをつける場面)
    • 課題
    – マウスだとカーブをきれいに描けない(スケッチポーズ)
    – さらなる高速化(GPUキャッシュ)
    – ツールによる効率化の数値
    • デザイナーが開発したツールとR&Dによる引き継ぎ
    © OLM Digital, Inc. 29
    → 20% 短縮
    → 30~40% 短縮
    → 30~40% 短縮


    View Slide
