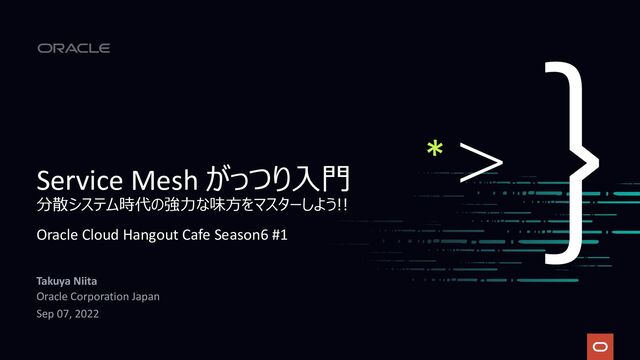

  1. Service Mesh がっつり⼊⾨
    分散システム時代の強⼒な味⽅をマスターしよう!!
    Takuya Niita
    Oracle Corporation Japan
    Sep 07, 2022
    Oracle Cloud Hangout Cafe Season6 #1

    View Slide

  2. Copyright © 2022, Oracle and/or its affiliates
    2
    1. Service Meshとは
    2. Service Meshを実現するプロダクト
    3. Istio⼊⾨
    4. Istioを使ってみよう
    5. まとめ
    Agenda

    View Slide

  3. Copyright © 2022, Oracle and/or its affiliates
    3
    ⾃⼰紹介
    仁井⽥ 拓也
    • ⽇本オラクル株式会社
    • ソリューション・アーキテクト本部
    • AppDev/Container/FaaS/(a little)ML…
    • 前職は某SIer
    • Oracle歴/Cloud Native歴︓3年半
    • ジブリ⼤好き
    • OCHaCafeは9回⽬の登壇(R:8回/P:1回)
    • 実はオンサイトでやったことありません…
    @takuya_0301

    View Slide

  4. Copyright © 2022, Oracle and/or its affiliates
    4
    Service Meshとは
    Oracle Cloud Hangout Cafe 6 #1 – Service Mesh がっつり⼊⾨

    View Slide

  5. Copyright © 2022, Oracle and/or its affiliates |
    5
    ⾼度なデプロイ戦略への追従
    • サービスダウンタイム防⽌
    • より⾼度なデプロイの実施
    • ⼀部ユーザに対する試験的機
    能のテスト
    カスケード障害
    • あるサービスの障害が連鎖的
    に発⽣しサービス全体がダウン
    (カスケード障害)
    Observabilityの複雑さ
    • ⼤量のサービスに
    Observabilityの仕組みを導
    ⼊するコスト
    セキュリティの煩雑さ
    • 各サービス呼び出し時の認証/
    認可の仕組みや通信暗号化
    Metrics
    Logging
    Tracing
    マイクロサービスにおける課題

    View Slide

  6. Copyright © 2022, Oracle and/or its affiliates
    6
    ⾼度なデプロイ戦略へのモチベーション
    • サービスダウンダイムなしでデプロイを実施したい
    • 本番環境でテストを実施したい
    ⾼度なデプロイ戦略例
    • A/B Test
    • 旧バージョン(A)と新バージョン(B)を⽐較してどち
    らの⽅が効果的かを⾒極め
    • Canary Release
    • ⼀部の限られたユーザーを被験体(カナリア)とし
    て局所的に新機能を有効化
    • Dark Launch(Shadow Test)
    • 本番トランザクションを新バージョンにミラーリング
    し、新機能をテスト(ユーザには影響しない)
    ⾼度なデプロイ戦略の導⼊
    10%
    90%
    Canaly Release
    A/B Test
    A B
    Dark Launch
    トラフィックを
    ミラーリング

    View Slide

  7. Copyright © 2022, Oracle and/or its affiliates
    7
    カスケード障害
    • 局所的に発⽣した障害がその周辺コンポーネント、
    もしくはシステム全体まで伝播した障害
    • 原因のほとんどは、サーバ(コンポーネント)の過負
    荷やリソースの枯渇
    カスケード障害への防⽌策
    • 適切な時間を設定したタイムアウトやリトライ回数上
    限の設定
    • サーキットブレイカーの導⼊
    • ⼤量トラフィックによるサービスダウン防⽌や障害
    時の通信を遮断/復旧を制御する仕組み
    • 外れ値検出による流量制御(右図)
    • コネクションプールによる流量制御
    カスケード障害の防⽌
    サービス
    サービス
    サービス
    サービス
    サービス
    サービス
    サーキットブレイカー
    Closed(遮断OFF)
    Open(遮断ON)
    一定時間リクエストが成功し続けたら、”Closed”に戻す
    (Half-Open)

    View Slide

  8. Copyright © 2022, Oracle and/or its affiliates
    8
    Observabilityの課題
    • Observabilityの3本柱(Metrics/Tracing/Logging)を原
    則全てのサービスに導⼊することが必要
    • ロギングはアプリケーション側でログ出⼒すればOK(従
    来通りの運⽤)だが、アクセスログは・・・
    • メトリクス/トレーシング情報を全て⼿動で実装する
    かなりの労⼒が・・・
    効率的なObservabilityへの道
    • 共通的なインフラとして⾃動的にObservabilityの仕組み
    を導⼊
    • ある程度のアクセスログ、メトリクス、トレーシングに
    関する情報は構築後に即座に確認できるよう構築
    効率的なObservability
    サービス
    監視サービス
    サービス サービス
    Metrics
    Logging
    Tracing
    メトリクス/アクセスログ/トレース情報のエクスポート

    View Slide

  9. Copyright © 2022, Oracle and/or its affiliates
    9
    セキュリティの煩雑さ
    • マイクロサービスにおけるサービス呼び出しは原則とし
    てRESTやRPC(gRPCなど)などで実施
    • 呼び出しする際に認証認可の仕組みを導⼊しない
    とクライアントを信頼できない
    • モノリスではメソッド(関数)呼び出しなどを利⽤す
    るため認証が不要
    • 呼び出しにはHTTPなどを利⽤するため通信暗号化
    が必要
    堅牢なセキュリティの導⼊
    • 共通的なインフラとしてポリシー適⽤の仕組みを導⼊
    • トラフィック制御やデフォルトでの通信暗号化、認
    証認可を設定
    堅牢なセキュリティ
    サービス
    サービス
    サービス
    サービス
    セキュリティポリシー/認証認可ポリシー

    View Slide

  10. Copyright © 2022, Oracle and/or its affiliates |
    10
    ⾼度なデプロイ戦略の導⼊
    • カナリアリリース、A/Bテストなどの
    ⾼度なデプロイ戦略を容易に導⼊
    カスケード障害の防⽌
    • 障害が発⽣したサービスへの
    通信を制御もしくは⼤量トラ
    フィックの防⽌
    • 余分な待ち時間の削減や
    キャッシュの返却
    効率的なObservability
    • アプリケーションデプロイ後に⾃動
    的にメトリクス/アクセスログ/トレー
    ス情報が取得可能になるよう環
    境を構築
    堅牢なセキュリティ
    • デフォルトで暗号化された通信
    • 認証/認可やトラフィックフロー
    をポリシーにより⼀括で制御
    40%
    60%
    Metrics
    Logging
    Tracing
    課題の解決には・・・︖︖

    View Slide

  11. Copyright © 2022, Oracle and/or its affiliates |
    11
    ⾼度なデプロイ戦略の導⼊
    • カナリアリリース、A/Bテストなどの
    ⾼度なデプロイ戦略を容易に導⼊
    カスケード障害の防⽌
    • 障害が発⽣したサービスへの
    通信を制御もしくは⼤量トラ
    フィックの防⽌
    • 余分な待ち時間の削減や
    キャッシュの返却
    効率的なObservability
    • アプリケーションデプロイ後に⾃動
    的にメトリクス/アクセスログ/トレー
    ス情報が取得可能になるよう環
    境を構築
    堅牢なセキュリティ
    • デフォルトで暗号化された通信
    • 認証/認可やトラフィックフロー
    をポリシーにより⼀括で制御
    40%
    60%
    Metrics
    Logging
    Tracing
    課題の解決には・・・︖︖
    サービスメッシュの利用

    View Slide

  12. Copyright © 2022, Oracle and/or its affiliates |
    12
    サービスメッシュパターン
    • 分散システム(マイクロサービス)におけるデザインパター
    ンの⼀つ
    • アプリケーション側に余分な実装を⾏うことなく、トラ
    フィックの管理をシームレスに実施可能な仕組み
    • アプリケーション間のトラフィックにおける制御をプロキシ
    にアウトソーシング
    • サービスメッシュが容易にするもの(≠必須)
    • ⾼度なデプロイ戦略の導⼊
    • 流⼊制限などのトラフィック制御
    • 包括的なモニタリング
    • ⾼度なセキュリティの構築(mTLS/認証認可)
    • NIST SP 800-204でも⾔及
    • サーキットブレーカによる障害伝播の防⽌
    サービスメッシュとは
    Service Proxy Service Proxy
    Service Proxy Service Proxy
    トラフィックポリシーの適⽤

    View Slide

  13. Copyright © 2022, Oracle and/or its affiliates
    13
    Istioのアーキテクチャ
    • データプレーン
    • サービス間通信をプロキシが担うことで通信を制御
    • Kubernetes的にはサイドカーとしてPodごとに配置
    • IstioではEnvoyをプロキシとして利⽤
    • コントロールプレーン
    • プロキシのポリシーを⼀元管理
    • Istioではistiodというデーモンに統合
    (参考)サービスメッシュのアーキテクチャ(Istioの例)
    参考: https://istio.io/latest/docs/ops/deployment/architecture/
    サービスメッシュを実現するサービスでは
    同様のアーキテクチャを採用

    View Slide

  14. Copyright © 2022, Oracle and/or its affiliates
    14
    Service Meshを実現するプロダクト
    Oracle Cloud Hangout Cafe 6 #1 – Service Mesh がっつり⼊⾨

    View Slide

  15. Copyright © 2022, Oracle and/or its affiliates
    15
    オープンソース ベンダーサービス
    Service Meshを実現するオープンソースとベンダーサービス

    View Slide

  16. Copyright © 2022, Oracle and/or its affiliates
    16
    オープンソース ベンダーサービス
    Service Meshを実現するオープンソースとベンダーサービス

    View Slide

  17. Copyright © 2022, Oracle and/or its affiliates
    17
    Istio
    • https://istio.io/
    • 最新1.15.0(2022/9現在)
    • Istioとはギリシャ語で「Sail(帆)」を意味する単語
    • 2番⽬に利⽤されているサービスメッシュプロダクト(CNCF Micro Surveyによる)
    • トップはLINKERD
    • Google社、IBM社、Lyft社が開発、2017年にオープンソース化
    • 2022/4にCNCFに寄贈され、Incubating Projectとして申請されているが、
    まだ未登録(2022/9現在)
    • さまざまなマネージドService Mesh基盤がIstioをベースに開発
    • Anthos Service Mesh/OpenShift Service Mesh…
    • 実装されている機能が幅広く、VMもMesh内に含めることが可能
    • サイドカープロキシにはEnvoyを採⽤
    Istio

    View Slide

  18. Copyright © 2022, Oracle and/or its affiliates
    18
    LINKERD
    • https://linkerd.io/
    • 最新2.12.0(2022/9現在)
    • 元Twitterエンジニアが始めたBuoyant社が開発
    • レポジトリ名が”Linkerd2”となっている
    • CNCFのGraduated Project
    • 利⽤者No.1のサービスメッシュプロダクト(CNCF Micro Surveyによる)
    • Kubernetes向けのオープンソースの軽量サービスメッシュ
    • VMには未対応(VM対応のロードマップあり)
    • Linkerd2.xからKubernetes向けの軽量サイドカープロキシ”Conduit”を
    マージ(実装はRustとGolang)
    • Linkerd1.0は、JVM 上で動作するFinagle、Netty、Scalaで構築
    • 発⾳は”Linker-DEE”
    LINKERD

    View Slide

  19. Copyright © 2022, Oracle and/or its affiliates
    19
    HashiCorp Consul Service Mesh(Consul Connect)
    Consul Service Mesh(Consul Connect)
    • https://www.consul.io/
    • 最新1.13.1(2022/9現在)
    • HashiCorp社が開発
    • インフラ上のサービス設定とサービスディスカバリのためのツールとして
    オープンソースで開発
    • マルチプラットフォーム、マルチクラウドなサービスメッシュ環境として
    動作
    • Cloud版/Enterprise版として有償版も提供
    • 実装されている機能が多岐に渡り、⼀機能としてサービスメッシュとし
    ての機能を実装
    • VMもMesh内に含めることが可能
    • サイドカープロキシには組み込みプロキシを採⽤しているが、Envoyも
    サポート

    View Slide

  20. Copyright © 2022, Oracle and/or its affiliates
    20
    Kuma
    • https://kuma.io/
    • 最新1.8.0(2022/9現在)
    • Kong社がオープンソースとして開発
    • CNCFのSandbox Project
    • 2019年に登場した⽐較的新しいサービスメッシュプラットフォーム
    • 第1世代よりも、より洗練されたコントロールプレーンを謳って
    いる
    • サイドカープロキシーにEnvoyを採⽤し、多様なアプリケーション環
    境をサポート
    • VMもMesh内に含めることが可能
    • Enterprise版として有償版も提供
    Kuma

    View Slide

  21. Copyright © 2022, Oracle and/or its affiliates
    21
    Open Service Mesh
    • https://openservicemesh.io/
    • 最新1.2.1(2022/9現在)
    • Microsoft社がオープンソースとして開発
    • CNCFのSandbox Project
    • 2020年に登場した⽐較的新しいサービスメッシュプラットフォーム
    • サイドカープロキシにはEnvoyを採⽤
    • SMI(Service Mesh Interface)仕様に準拠したサービスメッシュプラット
    フォームとして開発
    • 軽量で拡張可能なクラウドネイティブサービスメッシュを謳う
    • VMには現時点で未対応
    • 以前は対応していた様⼦…将来的には対応予定…??
    • Azure Kubernetes Service(AKS)ではOpen Service Meshのアドオン
    が存在(Azure Arcでも利⽤)
    Open Service Mesh

    View Slide

  22. Copyright © 2022, Oracle and/or its affiliates
    22
    Service Mesh Interface(SMI)
    • https://smi-spec.io/
    • “A standard interface for service meshes on Kubernetes.”
    • KubeCon Europe 2019(バルセロナ開催)でMicrosoft社/Linkerd/HashiCorp社な
    どが共同で公開したサービスメッシュの標準仕様
    • サービスメッシュを提供しているプラットフォームに依存しなければならない状況
    からの脱却を意図(可搬性を持たせる)
    • まだv0.6(2022/9現在)だが、最近ではGateway API(Ingressの後継に相当)との協
    業もアナウンスされており、今後に期待
    • https://smi-spec.io/blog/announcing-smi-gateway-api-gamma/
    • Istio/Consul Service Meshはアダプタで対応
    • LINKERD/Open Service Meshはピュアに対応
    【参考】SMI(Service Mesh Interface)仕様

    View Slide

  23. Copyright © 2022, Oracle and/or its affiliates
    23
    オープンソース ベンダーサービス
    Service Meshを実現するオープンソースとベンダーサービス

    View Slide

  24. Copyright © 2022, Oracle and/or its affiliates
    24
    AWS App Mesh
    • https://aws.amazon.com/jp/app-mesh/
    • AWSのサービスとして開発されているマネージドのフルサービスメッシュプラット
    フォーム
    • サポート環境はFargate/ECS/EKS/Kubernetes on EC2/EC2 with Docker含)
    • サイドカープロキシにはEnvoyを採⽤
    • Envoyのコントロールプレーン部分をAWSマネージドサービスとして提供
    • 他のAWSサービスとの連携が強⼒
    • Amazon CloudWatch
    • AWS X-Ray…
    AWS App Mesh

    View Slide

  25. Copyright © 2022, Oracle and/or its affiliates
    25
    Anthos Service Mesh
    • https://cloud.google.com/anthos/service-mesh
    • Google社が提供しているマルチ/ハイブリッドクラウド環境”Anthos”のフルマ
    ネージドサービスメッシュプラットフォーム
    • 以下のようなGKE(Google Kubernetes Engine)ベースに環境を提供
    • Anthos GKE on Google Cloud
    • Anthos clusters on Vmware/AWS…
    • 中⾝はマネージドIstio(必然的にサイドカープロキシはEnvoy)
    • コントロールプレーンの部分がGoogle管理
    • VM環境もサポート
    • Google Cloudとの他サービスとの親和性
    Anthos Service Mesh

    View Slide

  26. Copyright © 2022, Oracle and/or its affiliates
    26
    OCI Service Mesh
    • https://www.oracle.com/jp/cloud/cloud-native/service-mesh/
    • OracleがOCI上で提供しているフルマネージドのサービスメッシュプラットフォーム
    • サポートする環境はOKE(Oracle Container Engine for Kubernetes)のみ
    • VMは現状未サポート(ロードマップあり)
    • サイドカープロキシはEnvoyベース
    • コントロールプレーンはOracleが管理
    • OSOK(OCI Service Operator for Kubernetes)というOKE⽤のOperatorが必須
    • 現状はユーザがインストール
    • OCIの他サービスとの親和性
    • OCI証明書サービス
    • OCI Logging…
    OCI Service Mesh

    View Slide

  27. Copyright © 2022, Oracle and/or its affiliates
    27
    オープンソース
    ベンダーサービス
    プロダクトのまとめ
    Istio LINKERD Consul Connect Kuma Open Service Mesh
    データプレーン Envoy Conduit 組み込みプロキシ
    Envoy
    Envoy Envoy
    VMサポート 可 不可 可 可 不可
    有償サポート 無(ベンダー製品あり) 有 有 有 無
    GitHub Star数
    (2022/9現在)
    31k 8.7k 25.2k 2.9k 2.5k
    AWS
    App Mesh
    Anthos
    Service Mesh
    OCI
    Service Mesh
    提供ベンダー Amazon Google Oracle
    コントロールプレーン実装 独自 Istioベース 独自
    データプレーン Envoy Envoy Envoy
    VMサポート 可 可 不可(ロードマップあり)

    View Slide

  28. Copyright © 2022, Oracle and/or its affiliates
    28
    Istio⼊⾨
    Oracle Cloud Hangout Cafe 6 #1 – Service Mesh がっつり⼊⾨

    View Slide

  29. Copyright © 2022, Oracle and/or its affiliates
    29
    Istioのアーキテクチャ
    • データプレーン
    • サービス間通信をプロキシが担うことで通信を制御
    • Kubernetes的にはサイドカーとしてPodごとに配置
    • IstioではEnvoyをプロキシとして利⽤
    • コントロールプレーン
    • プロキシのポリシーを⼀元管理
    • Istioではistiodというデーモンに統合
    (参考)サービスメッシュのアーキテクチャ(Istioの例)
    参考: https://istio.io/latest/docs/ops/deployment/architecture/

    View Slide

  30. Copyright © 2022, Oracle and/or its affiliates
    30
    Istioのアーキテクチャ
    • データプレーン
    • サービス間通信をプロキシが担うことで通信を制御
    • Kubernetes的にはサイドカーとしてPodごとに配置
    • IstioではEnvoyをプロキシとして利⽤
    • コントロールプレーン
    • プロキシのポリシーを⼀元管理
    • Istioではistiodというデーモンに統合
    (参考)サービスメッシュのアーキテクチャ(Istioの例)
    参考: https://istio.io/latest/docs/ops/deployment/architecture/

    View Slide

  31. Copyright © 2022, Oracle and/or its affiliates
    31
    ≦ Istio 1.4のコントロールプレーン
    • 以下のコンポーネントから構築
    • Pilotサービス
    • Envoyへのconfig反映(構成管理)の提供
    • Citadelサービス
    • サービス対サービスとエンドユーザー認証/認可を提供。
    SPIFFE(後述)の実装コンポーネント
    • Mixerサービス
    • Observability(Telemetry)関連機能やアクセス制御な
    どを提供
    • Galleyサービス
    • ユーザがカスタマイズしたconfig設定の提供
    ≧ Istio 1.5のコントロールプレーン
    • 3つのコンポーネントを1つのバイナリに(=istiod)
    • MixerサービスはEnvoyに統合(Mixer v2)
    Istioコントロールプレーン(istiod)
    データプレーン(Envoy)
    Pilot Citadel Galley
    データプレーン(Envoy)
    Pilot Citadel Galley
    Mixer
    ≧ Istio 1.5
    ≦ Istio 1.4
    config authentication
    authorization
    user config
    telemetry
    policy check
    config/authentication/authorization/user config
    Mixer

    View Slide

  32. Copyright © 2022, Oracle and/or its affiliates
    32
    Istioのアーキテクチャ
    • データプレーン
    • サービス間通信をプロキシが担うことで通信を制御
    • Kubernetes的にはサイドカーとしてPodごとに配置
    • IstioではEnvoyをプロキシとして利⽤
    • コントロールプレーン
    • プロキシのポリシーを⼀元管理
    • Istioではistiodというデーモンに統合
    (参考)サービスメッシュのアーキテクチャ(Istioの例)
    参考: https://istio.io/latest/docs/ops/deployment/architecture/

    View Slide

  33. Copyright © 2022, Oracle and/or its affiliates
    33
    Envoy
    • 2015/5からLyft社が開発
    • 2016/9にオープンソースとして公開
    • L4/L7両機能を持つプロキシソフトウェア
    • 実装はC++
    • プラグイン開発としてWebAssembly/Luaをサポート
    • Envoyを動的に制御する仕組み(”xDS Protocol”)を⽤いた
    API(”xDS API”)を実装することで制御(=コントロールプレーン)
    • EDS(Endpoint Discovery Service)/CDS (Cluster
    Discovery Service)/RDS (Route Discovery Service)…
    • JavaとGolangのリファレンス実装が存在
    • https://github.com/envoyproxy/java-control-plane
    • https://github.com/envoyproxy/go-control-plane
    Istioデータプレーン(Envoy)
    CRD
    xDS API
    xDS Protocol
    xDS APIを実装してしまえば、誰
    でもIstio(コントロールプレーン)
    は作れる…!!

    View Slide

  34. Copyright © 2022, Oracle and/or its affiliates
    34
    Gateway
    • メッシュへのインバウンド/アウトバウンドトラフィックを管理
    VirtualService
    • DestinationRuleとともにルーティング機能を構成する要素
    • Kubernetes標準リソースのServiceに紐づけ、 Deployment(Pod)
    のバージョニング、負荷分散ポリシーやリトライ/タイムアウト設定
    を適⽤
    DestinationRule
    • VirtualServiceとともにルーティング機能を構成する要素
    • VirtualServiceの後に考慮され、ラベルなどを利⽤してルーティン
    グ先を決定。負荷分散ポリシーやサーキットブレイカーの適⽤
    ServiceEntry
    • メッシュ内部でのサービスレジストリを登録
    • 主にはメッシュ内にVMを包含する場合やメッシュ外のAP/DBなど
    外部APIを定義
    • Gateway(Egress) と併⽤するイメージ
    Istioを構成するカスタムリソース群
    Gateway(Ingress)
    Gateway(Egress)
    VirtualService
    DestinationRule
    サービス
    レジストリ
    ServiceEntry
    (外部APIエンドポ
    イント/VMなど)
    Istioではサービスレジス
    トリに登録されている外
    部エンドポイントのみに
    アクセスさることが可能
    (デフォルトは全許可)

    View Slide

  35. Copyright © 2022, Oracle and/or its affiliates
    35
    Istioのインストール構成(プロファイル)
    • default
    • 商⽤やマルチクラスタ構成のプライマリクラスタ⽤に構成
    • demo
    • デモアプリケーション⽤に構成
    • minimal
    • データプレーン(Gatewayなど)はユーザが個別の構成
    • empty
    • 全ての構成をユーザが個別に構成
    • external
    • コントロールプレーンを外部化している場合に構成
    • preview
    • Istioのプレビュー機能を試す場合に構成
    (参考)Istioのインストール構成
    主な
    コンポーネント
    default demo minimal empty external preview
    Gateway
    (Ingress)
    ✅ ✅ ✅
    Gateway
    (Egress)

    istiod ✅ ✅ ✅ ✅
    参考:https://istio.io/latest/docs/setup/additional-setup/config-profiles/
    IstioOperatorを利用してManifestで柔軟にカスタマイズ可能

    View Slide

  36. Copyright © 2022, Oracle and/or its affiliates
    36
    トラフィックルーティング
    • Blue/Greenデプロイ、A/B、カナリアリリース
    • DestinationRuleで定義したサブセットに
    対してVirtualServiceによる振り分けを実

    • HTTPヘッダーや重み付けによって実現
    トラフィックミラーリング
    • サブセット(ex. v1/v2)に対して、v1に流れてき
    たトラフィックをv2にミラーリングすることが可能
    • v2へのルーティングは”fire-and-
    forget”(流しっぱなし)
    • 本番環境で本番トラフィックを利⽤した
    テスト⽬的での利⽤
    Istioを利⽤してできること
    ミラーリングの場合
    トラフィック(デプロイ戦略)

    View Slide

  37. Copyright © 2022, Oracle and/or its affiliates
    37
    リトライ回数制限
    • VirtualServiceを利⽤してリトライ条件と上限
    回数を設定
    • EnvoyFilter(後述)を利⽤してリトライ時の
    Backoff(リトライ間隔)を延伸したり、ランダ
    ムに時間を加算することも可能
    (Exponential Backoff and Jitterパターン、
    本⽇は割愛)
    タイムアウト
    • VirtualServiceを利⽤してタイムアウトを設定
    • 複数サービスにまたがる場合は、エッジ(トラ
    フィックのはじめ)でタイムアウトを⻑くし、深
    層ではタイムアウトを短く
    Istioを利⽤してできること
    タイムアウトのみ場合
    耐障害性

    View Slide

  38. Copyright © 2022, Oracle and/or its affiliates
    38
    サーキットブレイカー(外れ値検出⽅式)
    • DestinationRuleを利⽤して設定(コネクションプール⽅式も同様)
    • はずれ値を定義し、閾値を超過したサービスを排除(遮断)することが可能
    Istioを利⽤してできること
    • 5xxエラーが”7”回継続したらOpen(遮断ON)
    • 15分後にHalf-Open(確認)に移行し、”5秒間”疎通確認
    • 疎通できない場合は「”15(分)”×遮断回数分」待機
    • 2回目は30分、3回目は45分…
    • フェイルオーバー判定も可能
    耐障害性
    コネクションプール方式は
    デモで解説します

    View Slide

  39. Copyright © 2022, Oracle and/or its affiliates
    39
    メトリクス
    • サイドカーであるプロキシ(Envoy)が様々なメトリクスを
    ⾃動的にエクスポート
    • Prometheus/Grafanaを利⽤してメトリクスを即時
    に可視化
    • Envoyが15090ポートで公開
    • EnvoyFilterを利⽤して独⾃のメトリクスを定義す
    ることも可能(本⽇は割愛)
    トレーシング
    • プロキシ(Envoy)が⾃動的にヘッダー (b3-propagation)
    の付与とスパン(トレース間隔)作成を実施
    • Jaegerなどでトレーシング情報を即時に可視化
    • システム全体のトレースするにはアプリケーション
    側でHTTPヘッダーの伝播が必須
    Istioを利⽤してできること
    $ kubectl exec -it deploy/webapp -c istio-proxy -- curl ¥
    localhost:15090/stats/prometheus
    ...
    envoy_cluster_assignment_stale{cluster_name="
    outbound|80||catalog.istioinaction.svc.cluster.local"} 0
    envoy_cluster_assignment_stale{cluster_name="xds-grpc"} 0
    envoy_cluster_assignment_timeout_received{cluster_name="
    outbound|80||catalog.istioinaction.svc.cluster.local"} 0
    envoy_cluster_assignment_timeout_received{cluster_name="xds-grpc"}

    $ curl -H "Host: httpbin.io" http://localhost/headers
    ….
    "X-B3-Sampled": "1", # トレーシングヘッダー
    “X-B3-Spanid”: “17ed6f800f125ecb”, # トレーシングヘッダー
    "X-B3-Traceid": "05516f0b84c9de6817ed6f800f125ecb", # トレーシングヘッダー
    "X-Envoy-Attempt-Count": "1", ”
    "X-Envoy-Decorator-Operation": "”
    ….
    Envoyのメトリクスエンドポイントにアクセスした場合のイメージ
    任意のサービスにアクセスした場合のHTTPヘッダー
    Observability
    参考:https://istio.io/latest/docs/tasks/observability/distributed-tracing/overview/

    View Slide

  40. Copyright © 2022, Oracle and/or its affiliates
    40
    mTLS
    • PeerAuthenticationを利⽤して実現
    • プロキシ(Envoy)が注⼊されているサービス間のトラフィックは⾃動的にmTLS可能
    • 証明書のローテーションも⾃動で実施
    • メッシュ内のサービス間ではワークロードIDをもとにmTLSを実現
    • SPIFFE(後述)が発⾏するID(“spifee:///ns//sa/”)
    • ポートレベルで設定が可能(⼀部ポートのmTLS通信の除外設定に便利)
    Istioを利⽤してできること
    Istio環境ではデフォルトで
    mTLS通信可能。
    この設定だけでセキュアに!!
    つまりは
    Service Account(SA)で認証
    セキュリティ(サービス間認証(mTLS))

    View Slide

  41. Copyright © 2022, Oracle and/or its affiliates
    41
    認証(Authentication)
    • RequestAuthenticationを利⽤して実現
    • RequestAuthentication :クレデンシャル(JWT)
    を発⾏したサーバに対して検証するようにプロ
    キシ(Envoy)を構成(jwksでの検証)
    認可(Authorization)
    • AuthorizationPolicyを利⽤して実現
    • RequestAuthenticationと”rules”フィールドに
    基づき認可を実施
    • 右の例は”requestPrincipals”とHTTPメソッ
    ド(GET)を許可ルールに指定
    • “requestPrincipals”はJWT Claimの
    “/”かSPIFFE ID(後述)
    のいずれかを利用
    Istioを利⽤してできること
    認証
    認可
    セキュリティ(エンドユーザ認証(JWT))

    View Slide

  42. Copyright © 2022, Oracle and/or its affiliates
    42
    SPIFFE
    • CNCF Incubating Projectの⼀つ
    • “A universal identity control plane for distributed systems”
    • ゼロトラストネットワークに基づくサービス間認証の標準仕様
    • 分散システム(マイクロサービス)における多様なワークロード(コン
    テナ/FaaS/VM)や環境(クラウド/オンプレ)に依存することなく、同
    ⼀インタフェースで利⽤可能
    • X.509形式とJWT形式をサポート
    • SPIFFE ID/Workload APIなどのコンポーネントが存在
    • これらを実装したプロダクトにはSPIRE(参照実
    装)/Istio/Hashicorp Consul/Kumaなどがある
    【参考】SPIFFE(Secure Production Identity Framework For Everyone)
    標準仕様
    実装プロダクト
    参考:https://github.com/spiffe/spiffe/blob/main/standards/SPIFFE.md

    View Slide

  43. Copyright © 2022, Oracle and/or its affiliates
    43
    アーキテクチャ
    • コントロールプレーン(v1.5からistiodというシングルバイナリ)とデータプレーン(Envoy)からなる
    主なカスタムリソース(CRD)
    • Gateway/DestinationRule/VirtualService/ServiceEntry
    できること
    • DestinationRule/VirtualServiceを利⽤したトラフィックルーティング(B/G、A/B、Canary…)とトラフィックミラーリング
    • VirtualServiceを利⽤したリトライ制限やタイムアウトの設定
    • DestinationRuleを利⽤したサーキットブレイカーの導⼊
    • Envoyにデフォルトで組み込まれているObservabilityを利⽤したメトリクスの可視化やトレーシング
    • PeerAuthentication/RequestAuthentication/AuthorizationPolicyを利⽤したmTLS/認証認可
    Istioまとめ

    View Slide

  44. Copyright © 2022, Oracle and/or its affiliates
    44
    Envoyの拡張⽅法
    • EnvoyFilterを利⽤
    • カスタムリソース(Manifest)を利⽤して設定
    • HttpConnectionManager(HCM)というネットワークフィル
    ターを利⽤
    • HTTPヘッダーやペイロードをL7に基づいてルーティング
    • CORS/CSRF対策/外部認証/流⼊制限/フォールトイン
    ジェクション…
    • プラグインを実装
    • Luaスクリプト/WebAssembly(Wasm)を利⽤
    • EnvoyFilterにインラインで実装することも可能
    • 外部サービスの呼び出しやカスタムコードを実⾏すること
    が可能
    【参考】Istioの拡張

    View Slide

  45. Copyright © 2022, Oracle and/or its affiliates
    45
    Istioを使ってみよう
    Oracle Cloud Hangout Cafe 6 #1 – Service Mesh がっつり⼊⾨

    View Slide

  46. Copyright © 2022, Oracle and/or its affiliates
    46
    アーキテクチャ
    • コントロールプレーン(v1.5からistiodというシングルバイナリ)とデータプレーン(Envoy)からなる
    主なカスタムリソース(CRD)
    • Gateway/DestinationRule/VirtualService/ServiceEntry
    できること
    • DestinationRule/VirtualServiceを利⽤したトラフィックルーティング(B/G、A/B、Canary…)とトラフィックミラーリング
    • VirtualServiceを利⽤したリトライ制限やタイムアウトの設定
    • DestinationRuleを利⽤したサーキットブレイカーの導⼊
    • Envoyにデフォルトで組み込まれているObservabilityを利⽤したメトリクスの可視化やトレーシング
    • PeerAuthentication/RequestAuthentication/AuthorizationPolicyを利⽤したmTLS/認証認可
    Istioまとめ
    これを一気に(一部ピックアップで)見せます…!!

    View Slide

  47. Copyright © 2022, Oracle and/or its affiliates
    47
    istioctlの利⽤
    • Istioでは”istioctl”というコマンドが存在
    • Istioctlによってインストール/アンインストール/構成の変更などがスムーズに実⾏可能
    • istioctlのインストールはこれだけ!!(必要に応じてPATHを通す)
    istioctlを利⽤したインストール
    demoプロファイル(profile: demo)でインストールする場合(“--set profile=demo”を省略するとdefaultプロファイル)
    ※istioctlでManifestを出⼒し、カスタマイズした上でインストール/構成変更も可能
    Istioのインストール
    $ curl -L https://istio.io/downloadIstio | sh -
    $ istioctl install --set profile=demo

    View Slide

  48. Copyright © 2022, Oracle and/or its affiliates
    48
    • Kubernetes環境︓Oracle Container Engine for Kubernetes(OKE) v1.24.1
    • Istioバージョン︓v1.15.0
    • 今回はプロファイル(demo)でセットアップ
    • デモ⽤のアプリケーションはBookInfoアプリケーション
    デモンストレーション環境
    v2
    v3
    v1

    View Slide

  49. Copyright © 2022, Oracle and/or its affiliates
    49
    1. DestinationRuleとVirtualServiceの作成
    2. Review v1:v2:v3=100:0:0の割合でルーティング
    3. Review v1:v2:v3=0:50:50の割合でルーティング(A/Bテストのイメージ)
    4. Review v1:v2:v3=80:10:10の割合でルーティング(カナリアリリースのイメージ)
    Istioでトラフィック制御してみよう!!
    Manifestで
    ルーティングポリシー
    を自在に制御

    View Slide

  50. Copyright © 2022, Oracle and/or its affiliates
    50
    1. 先ほどのトラフィックルーティングの状況をGrafanaで確認(⿊枠)
    2. Kialiを利⽤してトラフィックの状況を可視化(⿊枠)
    3. Jaegerを利⽤してアプリケーション全体のトレーシング情報の可視化(⾚枠)
    IstioでObservabilityをやってみよう!!
    80%
    10%
    10%

    View Slide

  51. Copyright © 2022, Oracle and/or its affiliates
    51
    1. DestinationRuleでコネクションプールを定義
    • 今回は、コネクションプールを「1」、Pending(キューイング)可能なリクエストを「1」として定義
    2. k6(負荷テストツール)を利⽤して同時に⼤量アクセス
    • コネクションプール(1)を超過するとキューイング、かつ保持できるのは1リクエストのみ(超過した場合は503エラー)
    Istioでサーキットブレイカー(コネクションプール⽅式)を試してみよう!!
    適用するDestinationRule
    503エラーを期待…!!

    View Slide

  52. Copyright © 2022, Oracle and/or its affiliates
    52
    1. IDCS(Oracle Identity Cloud Service)を利⽤したRequestAuthentication/AuthorizationPolicyを定義
    • 事前に作成したユーザ情報を利⽤
    • JWT claimの”issuer/subject”が”https://identity.oraclecloud.com/[email protected]”なら許可
    • それ以外は拒否
    2. Product pageに対してアクセス
    Istioで認証認可をやってみよう!!
    IDCS
    ログイン
    JWT
    アクセス with JWT
    JWKSでJWT検証
    JWTはサービス側 or 外部(OPA等)
    で取得

    View Slide

  53. Copyright © 2022, Oracle and/or its affiliates
    53
    【補⾜】Istioで認証認可をやってみよう!!
    適用するRequestAuthentication/AuthorizationPolicy
    期待するJWT
    JWTやらJWKSやらについては「マイクロサービスの認証・認可とJWT」を参照
    https://speakerdeck.com/oracle4engineer/authentication-and-authorization-in-microservices-and-jwt

    View Slide

  54. Copyright © 2022, Oracle and/or its affiliates
    54
    まとめ
    Oracle Cloud Hangout Cafe 6 #1 – Service Mesh がっつり⼊⾨

    View Slide

  55. Copyright © 2022, Oracle and/or its affiliates
    55
    マイクロサービスの課題とService Meshのメリット
    • ⾼度なデプロイ戦略への追従、障害の伝播によるサービスダウン、Observability/セキュリティの整備
    • Service Meshを利⽤することでアプリケーションを変更することなく、課題を解決することが可能
    Service Meshを実現するプラットフォーム
    • オープンソース、ベンダーサービス問わずにさまざまなプラットフォームが存在するが、ほとんどがEnvoyベース
    • 利⽤者数としては1番⼿がLINKERD、2番⼿がIstioとなっている
    • Service Mesh Interface(SMI)というService Meshの標準仕様を策定する取り組みがあり、今後に期待
    Istioで実現できること
    • トラフィックの制御(本番トラフィックのミラーリングも可能)、耐障害性の⾼いアプリケーションを実現
    • アプリ運⽤インフラ基盤の整備により、効率的なObservabilityや堅牢なセキュリティの実現
    • EnvoyFilterやプラグインを利⽤した柔軟な拡張も可能
    まとめ

    View Slide

  56. Copyright © 2022, Oracle and/or its affiliates
    56
    サービスメッシュプラットフォーム
    • Istio
    • https://istio.io/
    • https://github.com/istio/community
    • LINKERD
    • https://linkerd.io/
    • https://github.com/linkerd/linkerd2
    • HashiCorp Consul Service Mesh
    • https://www.consul.io/docs/connect
    • https://github.com/hashicorp/consul
    • Kuma
    • https://kuma.io/
    • https://github.com/kumahq/kuma
    参考資料&Special Thanks!!

    View Slide

  57. Copyright © 2022, Oracle and/or its affiliates
    57
    サービスメッシュプラットフォーム
    • Open Service Mesh
    • https://openservicemesh.io/
    • https://github.com/openservicemesh/osm
    • AWS App Mesh
    • https://aws.amazon.com/jp/app-mesh/
    • Anthos Service Mesh
    • https://cloud.google.com/anthos/service-mesh?hl=ja
    • OCI Service Mesh
    • https://www.oracle.com/jp/cloud/cloud-native/service-mesh/
    • https://speakerdeck.com/oracle4engineer/oci-service-mesh-ovewview
    • https://github.com/oracle/oci-service-operator(Kubernetes Operator)
    • SMI(Service Mesh Interface)
    • https://github.com/servicemeshinterface/smi-spec
    参考資料&Special Thanks!!

    View Slide

  58. Copyright © 2022, Oracle and/or its affiliates
    58
    参考資料
    • Announcing SMI's collaboration in the Gateway API GAMMA Initiative
    • https://smi-spec.io/blog/announcing-smi-gateway-api-gamma/
    • Exponential Backoff And Jitter
    • https://aws.amazon.com/jp/blogs/architecture/exponential-backoff-and-jitter/
    書籍
    • Istio in Action(Manning)
    • https://www.amazon.co.jp/dp/B09XN9RDY1/
    参考サイト
    • Service Mesh Comparison
    • https://servicemesh.es/
    • Service meshes are on the rise
    • https://www.cncf.io/wp-content/uploads/2022/05/CNCF_Service_Mesh_MicroSurvey_Final.pdf
    • NIST SP 800-204(Security Strategies for Microservice-based Application Systems)
    • https://csrc.nist.gov/publications/detail/sp/800-204/final
    参考資料&Special Thanks!!

    View Slide

  59. Copyright © 2022, Oracle and/or its affiliates
    59
    デモ資材
    • https://github.com/oracle-japan/ochacafe_servicemesh_istio
    参考セッション
    • Cloud Native Security Conferrence 2022
    • Istioを活⽤したセキュアなマイクロサービスの実現: アプリ透過型のユーザ及びサービス間の認証認可 @ido_kara_deruさん
    • https://event.cloudnativedays.jp/cnsec2022/talks/1442
    • サイバー攻撃を想定したクラウドネイティブセキュリティガイドラインとCNAPP及びSecurity Observabilityの未来 @sakonさん/@Typhon666_deathさん
    • https://event.cloudnativedays.jp/cnsec2022/talks/1450
    参考ハンズオン
    • OCI Service Meshを使ってサービスメッシュ環境を作ろう
    • https://oracle-japan.github.io/ocitutorials/cloud-native/osm-for-beginners/
    • Oracle Container Engine for Kubernetes(OKE)でサンプルマイクロサービスアプリケーションをデプロイしてオブザバビリティツールを利⽤してみよう(Istio利⽤)
    • https://oracle-japan.github.io/ocitutorials/cloud-native/oke-for-advances/
    • Oracle Container Engine for Kubernetes(OKE)でサンプルマイクロサービスアプリケーションをデプロイしてOCIのオブザバビリティサービスを利⽤してみよう
    • https://oracle-japan.github.io/ocitutorials/cloud-native/oke-observability-for-advances/
    参考資料&Special Thanks!!

    View Slide

  60. Thank you!!
    Copyright © 2022, Oracle and/or its affiliates
    60

    View Slide

  61. View Slide
