EOGS: Gaussian Splatting for Efficient Satellite Image Photogrammetry

本資料はSatAI.challengeのサーベイメンバーと共に作成したものです。
SatAI.challengeは、リモートセンシング技術にAIを適用した論文の調査や、より俯瞰した技術トレンドの調査や国際学会のメタサーベイを行う研究グループです。speakerdeckではSatAI.challenge内での勉強会で使用した資料をWeb上で共有しています。
https://x.com/sataichallenge
紹介する論文は、「EOGS: Gaussian Splatting for Efficient Satellite Image Photogrammetry」です。この研究では、衛星画像によるDSM（地表面高さのモデル）作成に、初めて3D Gaussian Splatting（3DGS）を適用しています。非同時撮影の複数衛星画像を用いたDSM作成では、新規視点合成（NVS）手法のNeRFなどが用いられてきましたが、計算量の多さがネックになっていました。
NVSの新手法である3DGSを用いることで、大幅な計算量削減が可能であり、3DGSによってDSMを作成するため、Gaussianの位置を元に地表面位置を推定する枠組みを構築し、①効率的な座標変換②シャドウマッピング③正則化によって、NeRF並に高精度でありながら、学習時間は300分の1に抑えたDSM作成を実現しました。

Transcript

1. EOGS: Gaussian Splatting for Efficient Satellite Image Photogrammetry [CVPR2025]
 河内 大輝
 1 第12回 SatAI.challenge勉強会

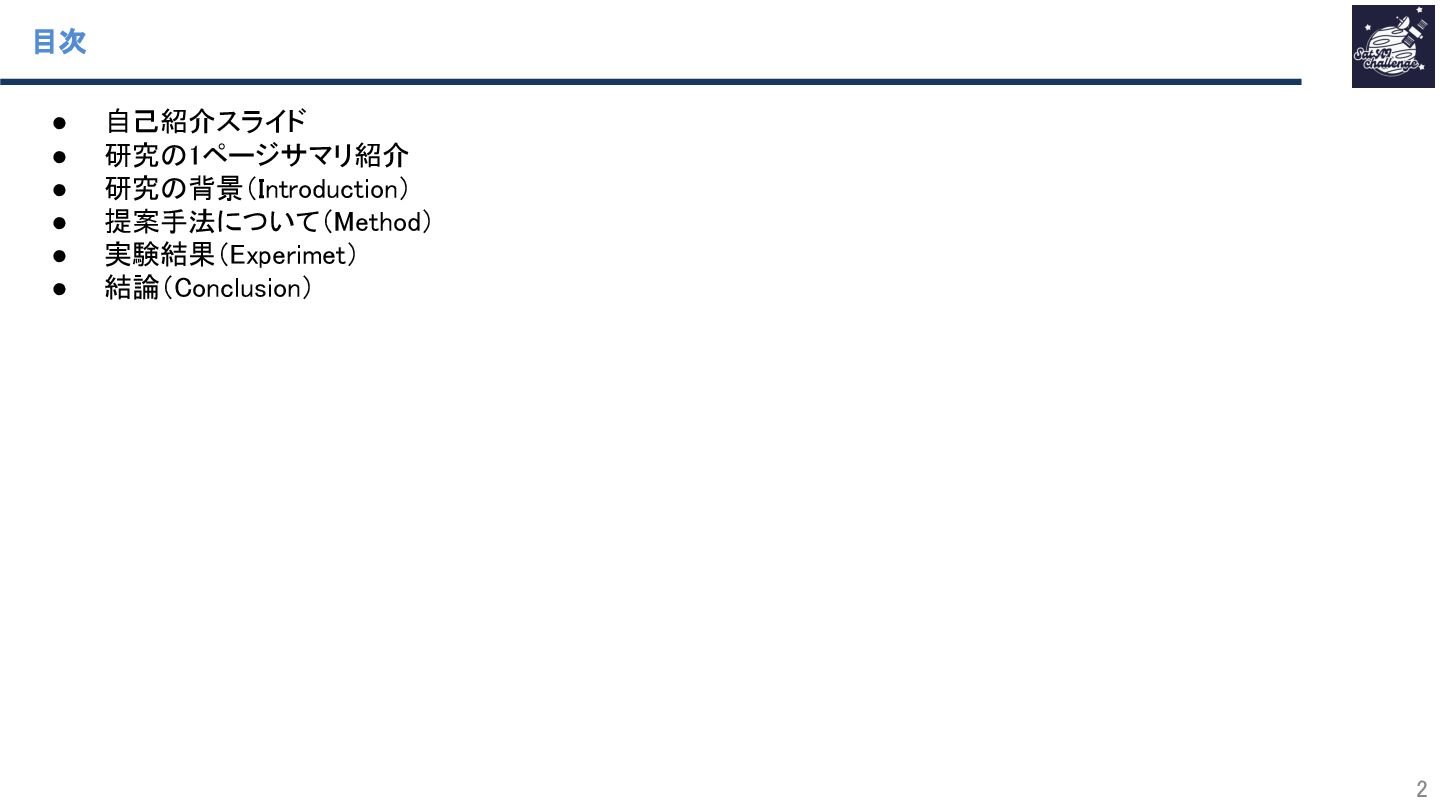

2. 目次
 2 • 自己紹介スライド
 • 研究の1ページサマリ紹介
 • 研究の背景（Introduction）
 • 提案手法について（Method）
 • 実験結果（Experimet）
 • 結論（Conclusion）

3. 3 著者紹介 This image was generated by ChatGPT
4. 河内 大輝 所属：株式会社DeNA 業務：Computer VisionなどAI技術を使った野球チーム強化 - 衛星画像対象AIモデルと説明可能性の研究など - https://www.mdpi.com/2072-4292/14/9/1970 - GIS x AI Agentアプリの開発(PLATEAUハッカソンから事業化) 好きな分野 ：Computer Vision（特にdeep以外）とGeospatialな領域 自己紹介 X: https://x.com/kwchrk_ LinkedIn: linkedin.com/in/hiroki-kawauchi 4
5. 5 論文サマリ This image was generated by ChatGPT

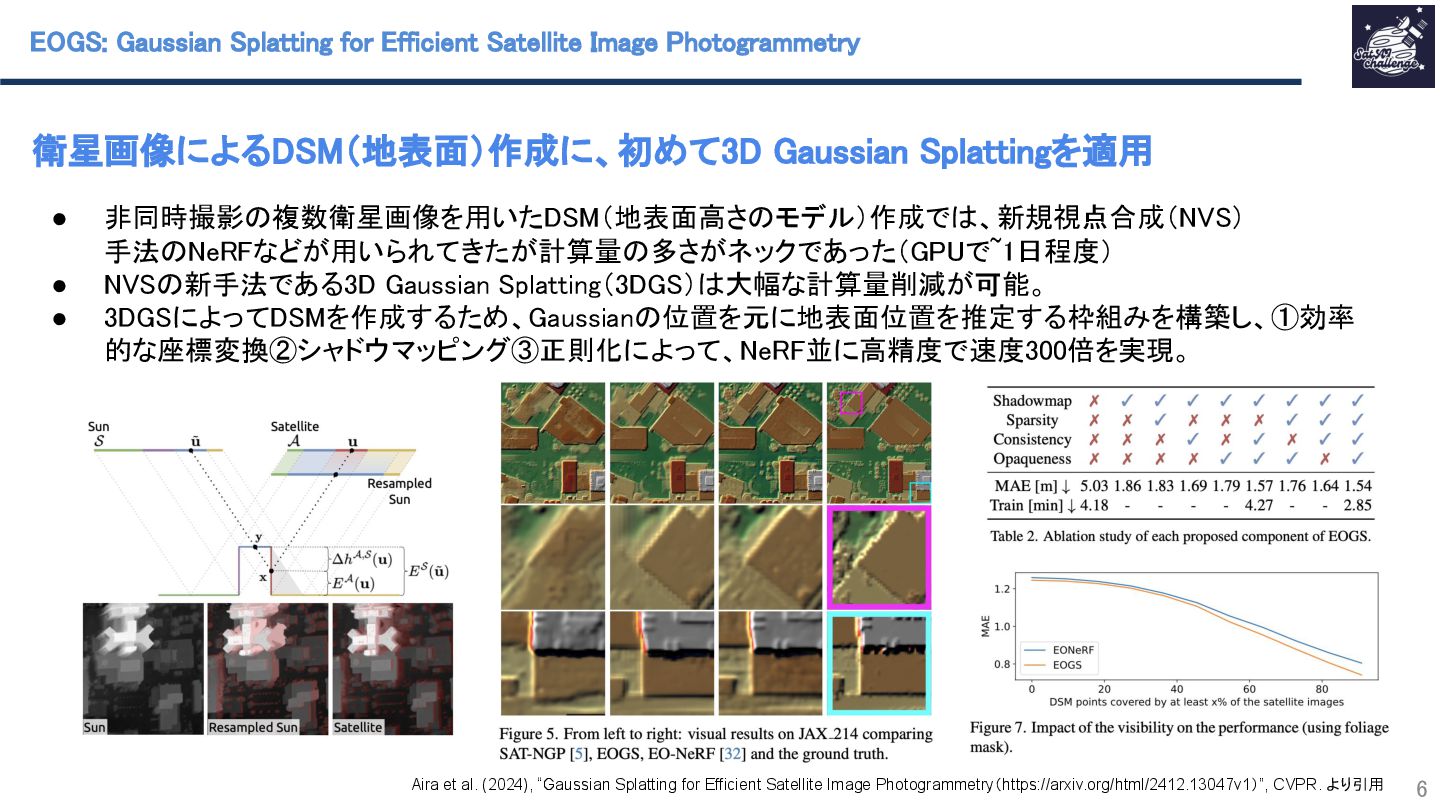

6. EOGS: Gaussian Splatting for Efficient Satellite Image Photogrammetry
 6 • 非同時撮影の複数衛星画像を用いたDSM（地表面高さのモデル）作成では、新規視点合成（NVS）
 手法のNeRFなどが用いられてきたが計算量の多さがネックであった（GPUで~1日程度）
 • NVSの新手法である3D Gaussian Splatting（3DGS）は大幅な計算量削減が可能。
 • 3DGSによってDSMを作成するため、Gaussianの位置を元に地表面位置を推定する枠組みを構築し、①効率 的な座標変換②シャドウマッピング③正則化によって、NeRF並に高精度で速度300倍を実現。
 衛星画像によるDSM（地表面）作成に、初めて3D Gaussian Splattingを適用
 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用
7. 7 Introduction: 背景 This image was generated by ChatGPT

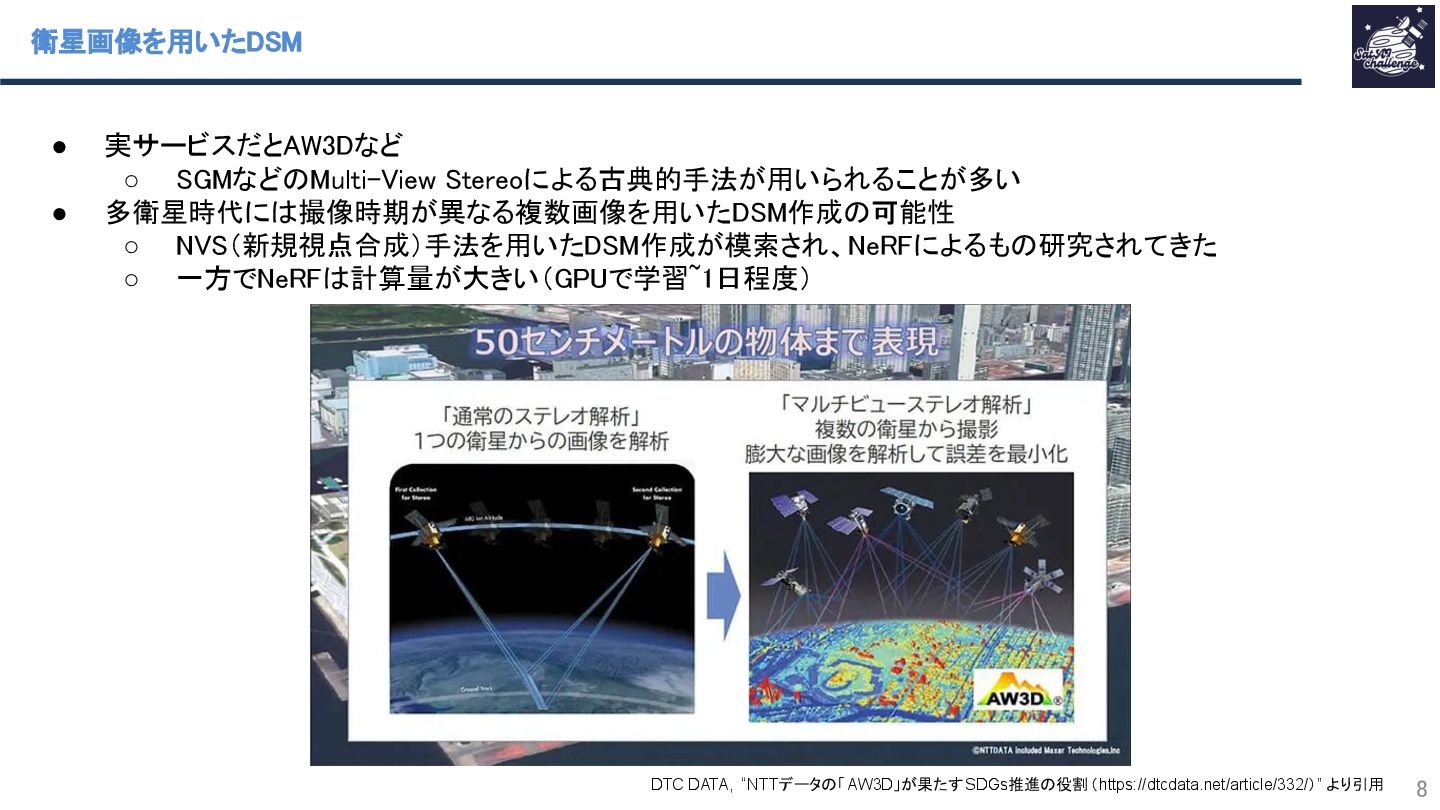

8. • 実サービスだとAW3Dなど
 ◦ SGMなどのMulti-View Stereoによる古典的手法が用いられることが多い
 • 多衛星時代には撮像時期が異なる複数画像を用いたDSM作成の可能性
 ◦ NVS（新規視点合成）手法を用いたDSM作成が模索され、NeRFによるもの研究されてきた
 ◦ 一方でNeRFは計算量が大きい（GPUで学習~1日程度）
 衛星画像を用いたDSM
 8 DTC DATA, “NTTデータの「AW3D」が果たすSDGs推進の役割 （https://dtcdata.net/article/332/）” より引用

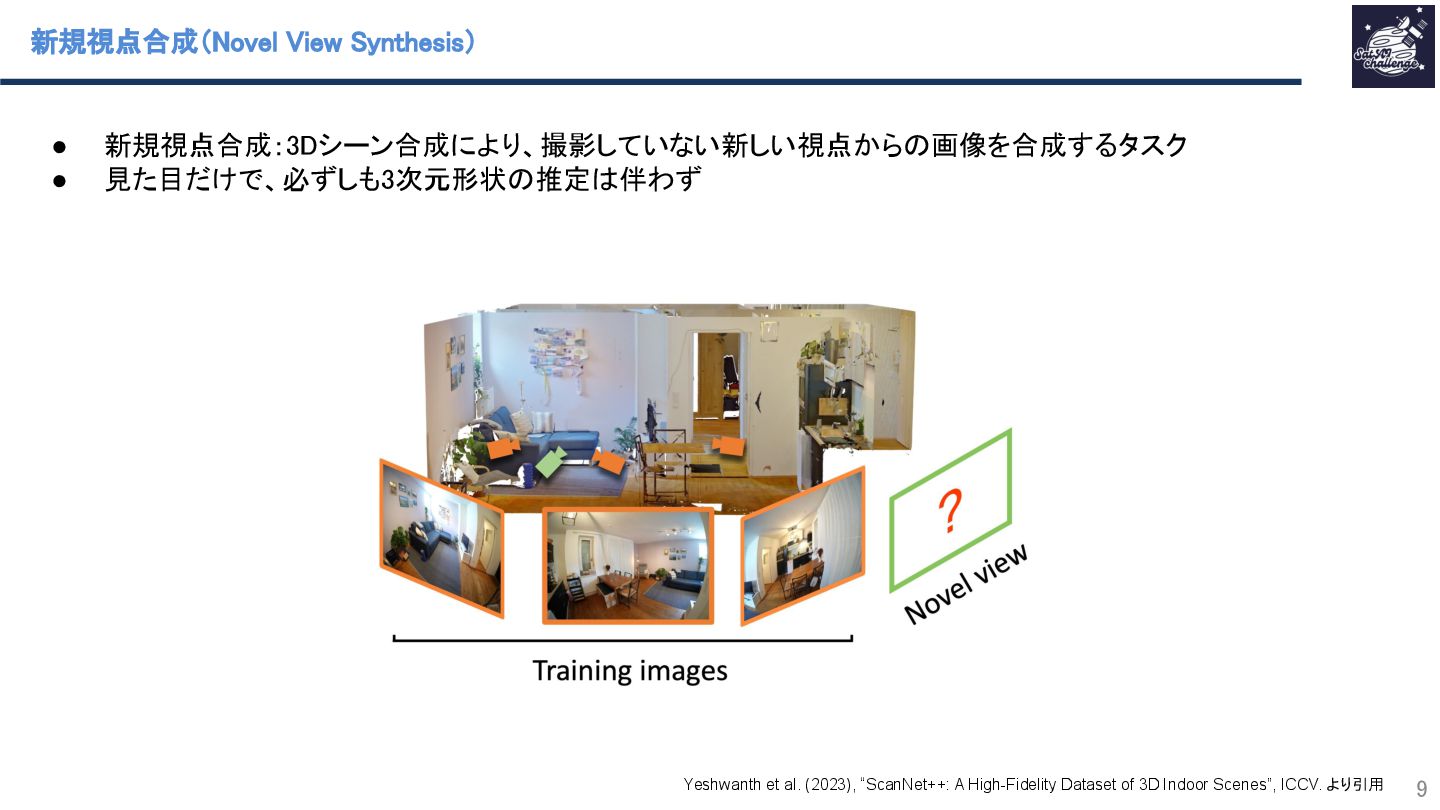

9. • 新規視点合成：3Dシーン合成により、撮影していない新しい視点からの画像を合成するタスク
 • 見た目だけで、必ずしも3次元形状の推定は伴わず
 新規視点合成（Novel View Synthesis）
 9 Yeshwanth et al. (2023), “ScanNet++: A High-Fidelity Dataset of 3D Indoor Scenes”, ICCV. より引用

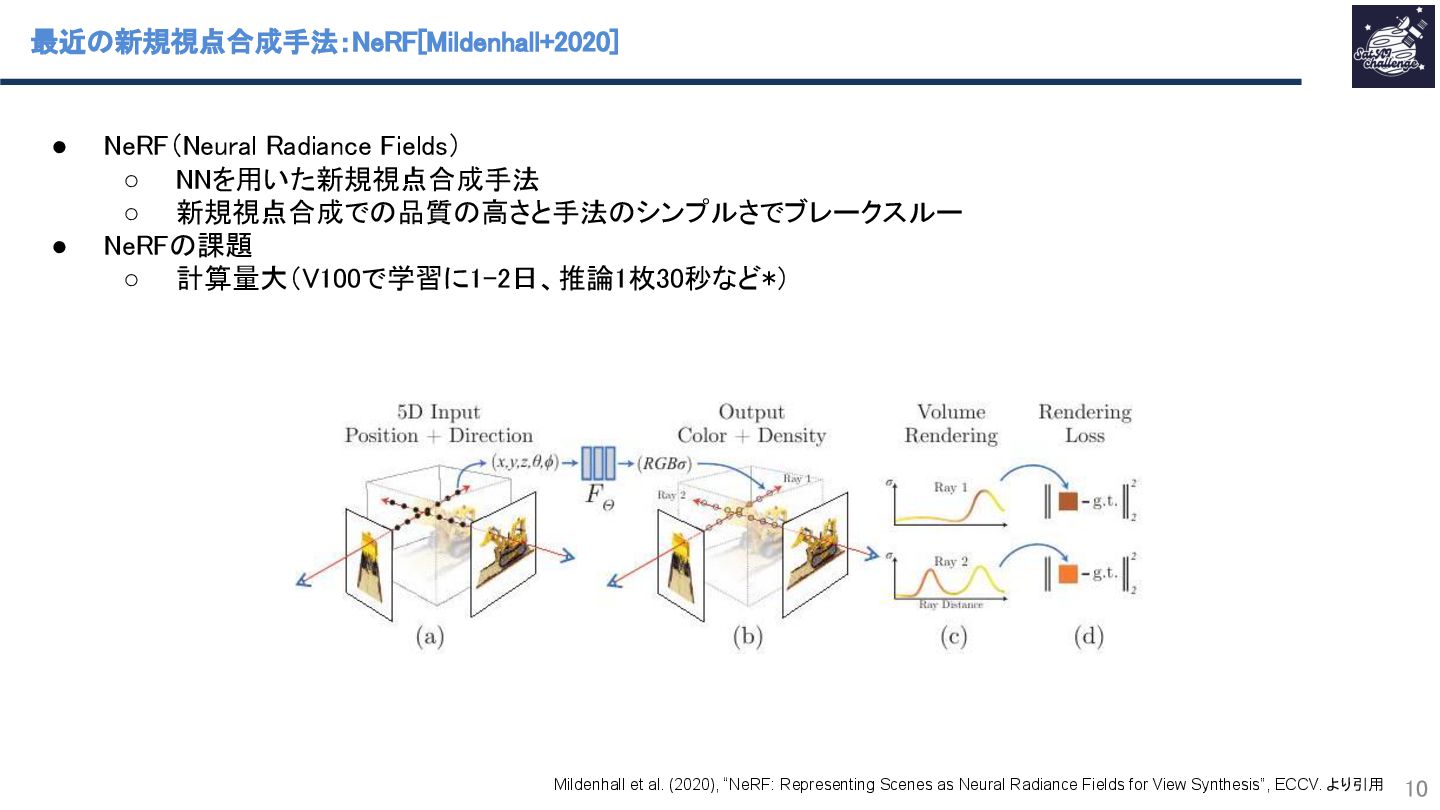

10. • NeRF（Neural Radiance Fields）
 ◦ NNを用いた新規視点合成手法
 ◦ 新規視点合成での品質の高さと手法のシンプルさでブレークスルー
 • NeRFの課題
 ◦ 計算量大（V100で学習に1-2日、推論1枚30秒など*）
 最近の新規視点合成手法：NeRF[Mildenhall+2020]
 10 Mildenhall et al. (2020), “NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis”, ECCV. より引用

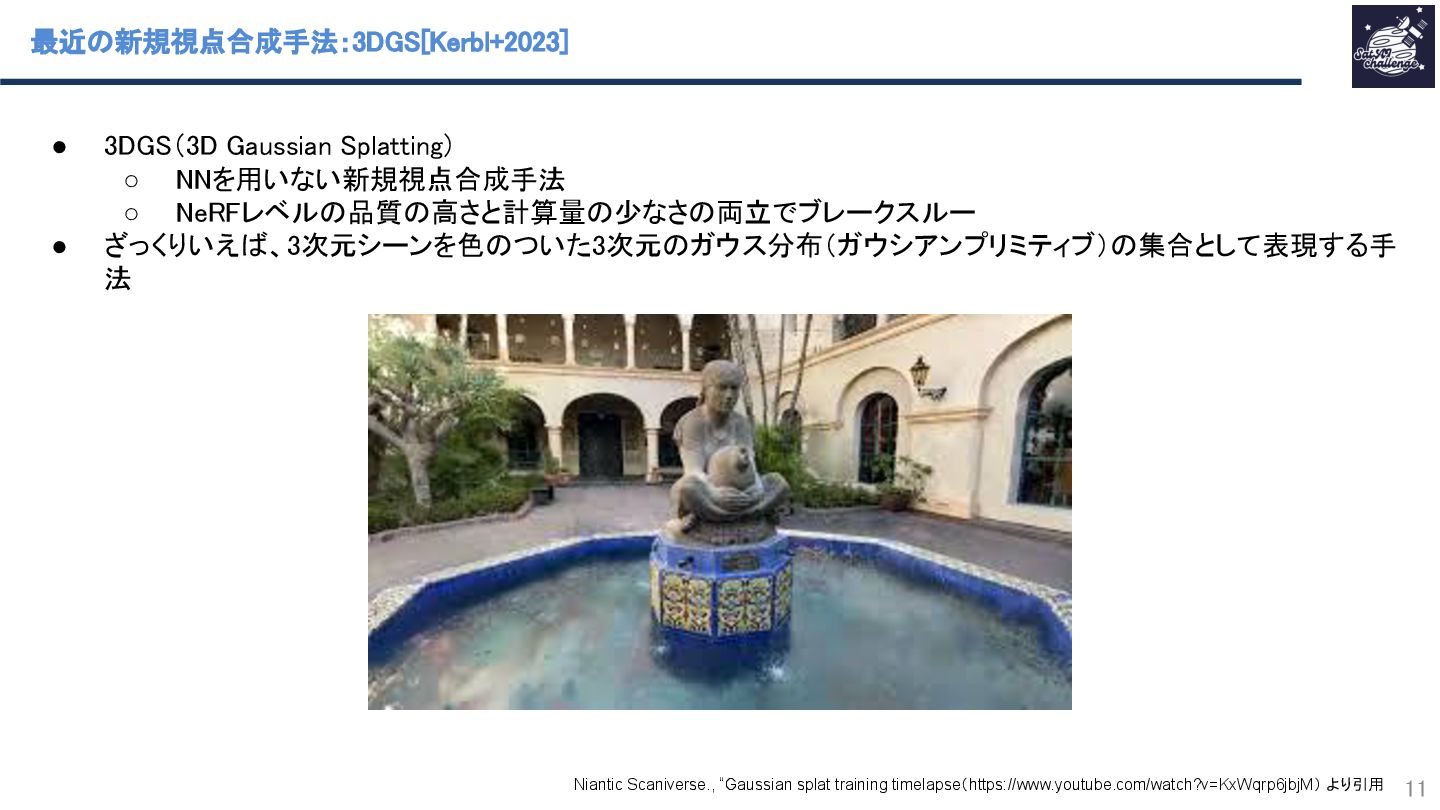

11. • 3DGS（3D Gaussian Splatting）
 ◦ NNを用いない新規視点合成手法
 ◦ NeRFレベルの品質の高さと計算量の少なさの両立でブレークスルー
 • ざっくりいえば、3次元シーンを色のついた3次元のガウス分布（ガウシアンプリミティブ）の集合として表現する手 法
 最近の新規視点合成手法：3DGS[Kerbl+2023]
 11 Niantic Scaniverse., “Gaussian splat training timelapse（https://www.youtube.com/watch?v=KxWqrp6jbjM） より引用

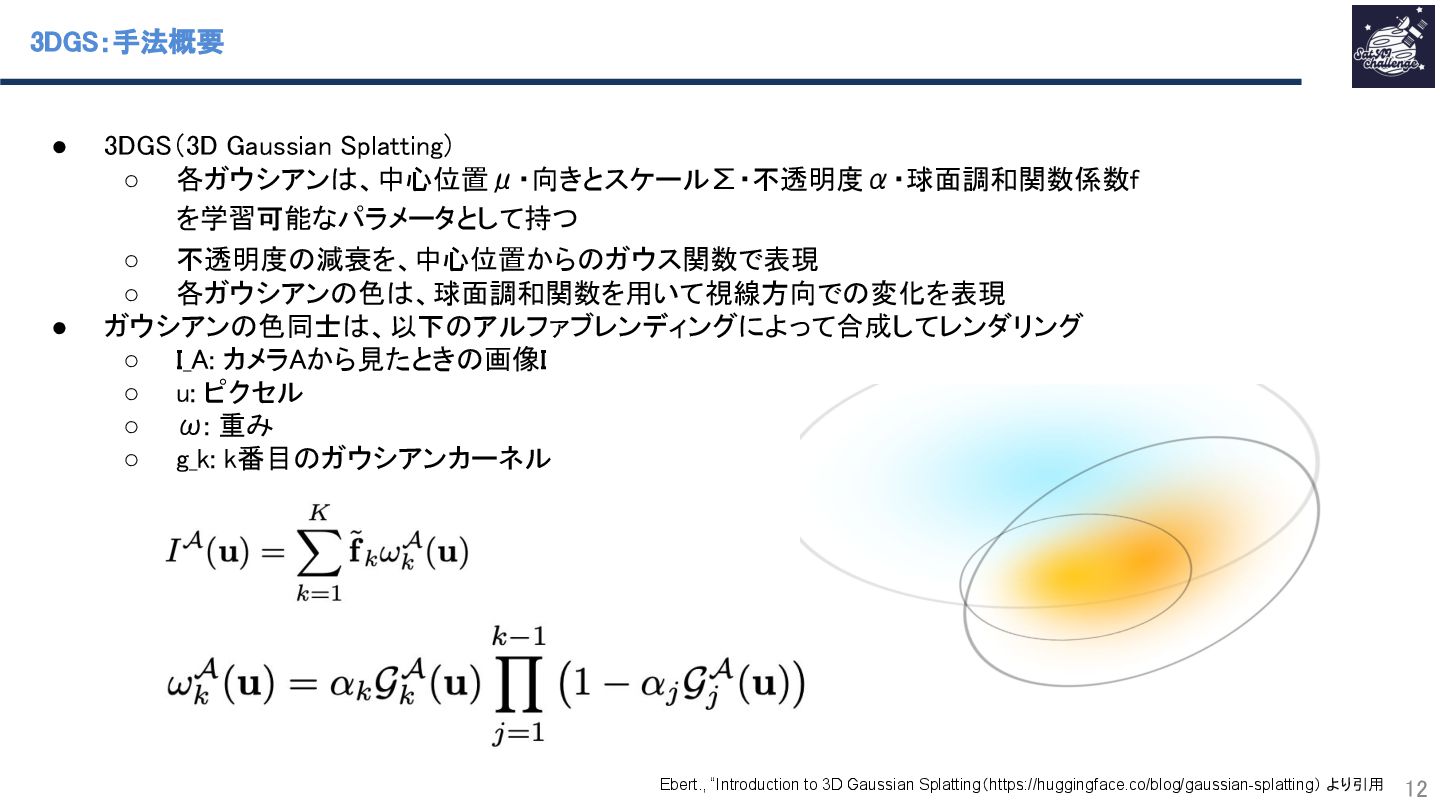

12. • 3DGS（3D Gaussian Splatting）
 ◦ 各ガウシアンは、中心位置μ・向きとスケール∑・不透明度α・球面調和関数係数f
 を学習可能なパラメータとして持つ
 ◦ 不透明度の減衰を、中心位置からのガウス関数で表現
 ◦ 各ガウシアンの色は、球面調和関数を用いて視線方向での変化を表現
 • ガウシアンの色同士は、以下のアルファブレンディングによって合成してレンダリング
 ◦ I_A: カメラAから見たときの画像I
 ◦ u: ピクセル
 ◦ ω: 重み
 ◦ g_k: k番目のガウシアンカーネル
 3DGS：手法概要
 12 Ebert., “Introduction to 3D Gaussian Splatting（https://huggingface.co/blog/gaussian-splatting） より引用

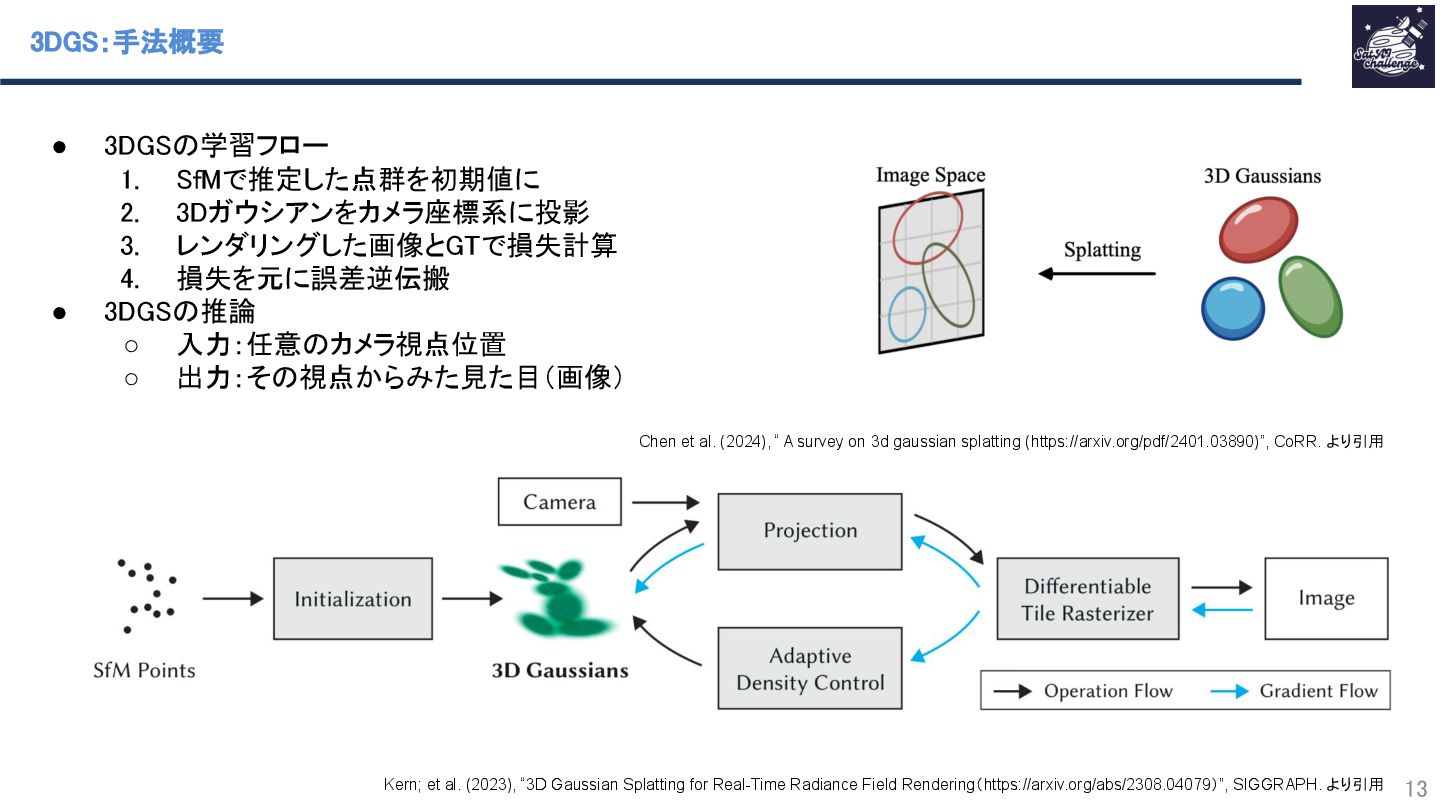

13. • 3DGSの学習フロー
 1. SfMで推定した点群を初期値に
 2. 3Dガウシアンをカメラ座標系に投影
 3. レンダリングした画像とGTで損失計算
 4. 損失を元に誤差逆伝搬
 • 3DGSの推論
 ◦ 入力：任意のカメラ視点位置
 ◦ 出力：その視点からみた見た目（画像）
 3DGS：手法概要
 13 Chen et al. (2024), “A survey on 3d gaussian splatting (https://arxiv.org/pdf/2401.03890)”, CoRR. より引用 Kern; et al. (2023), “3D Gaussian Splatting for Real-Time Radiance Field Rendering（https://arxiv.org/abs/2308.04079）”, SIGGRAPH. より引用
14. 14 提案手法 This image was generated by ChatGPT

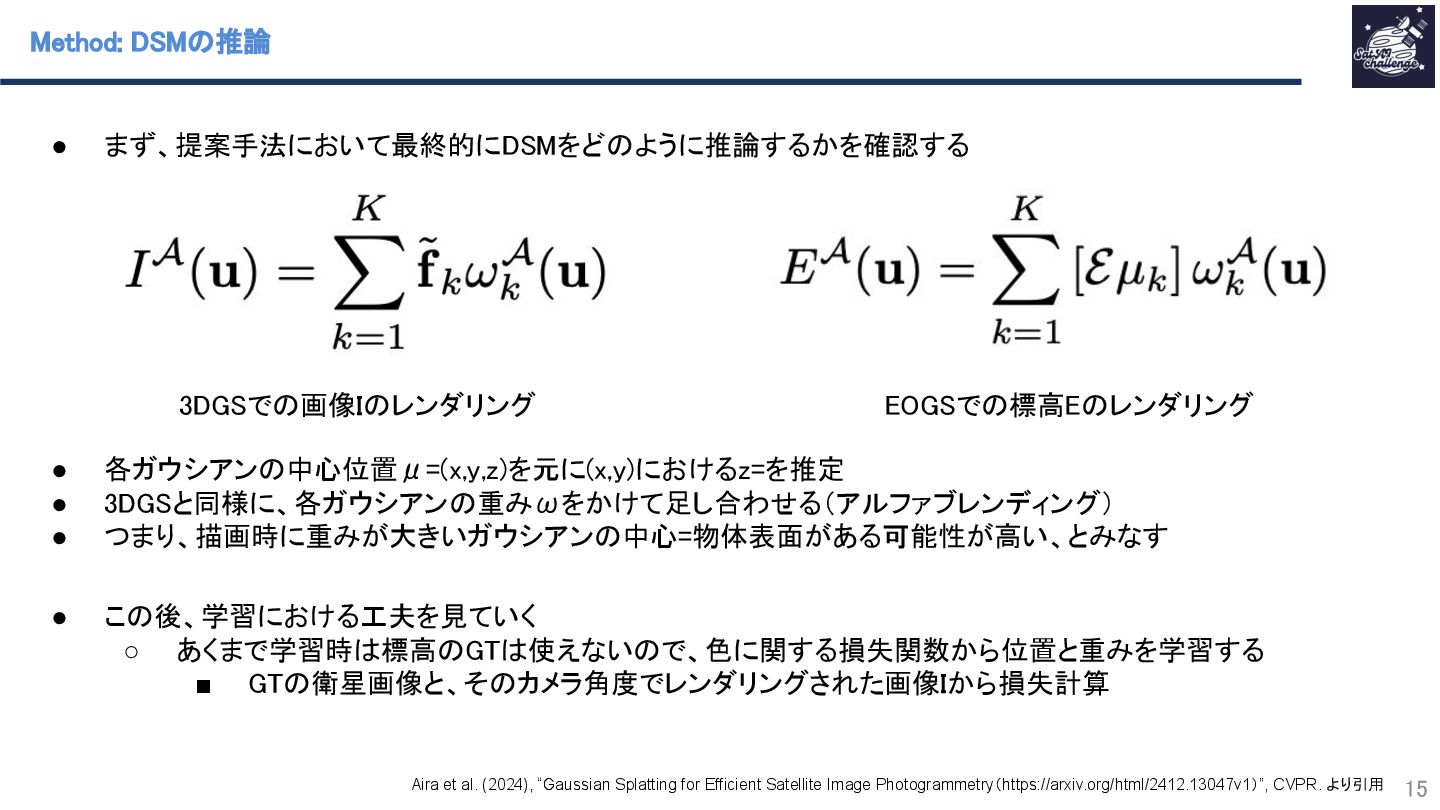

15. • まず、提案手法において最終的にDSMをどのように推論するかを確認する







 • 各ガウシアンの中心位置μ=(x,y,z)を元に(x,y)におけるz=を推定
 • 3DGSと同様に、各ガウシアンの重みωをかけて足し合わせる（アルファブレンディング）
 • つまり、描画時に重みが大きいガウシアンの中心=物体表面がある可能性が高い、とみなす

 • この後、学習における工夫を見ていく
 ◦ あくまで学習時は標高のGTは使えないので、色に関する損失関数から位置と重みを学習する
 ▪ GTの衛星画像と、そのカメラ角度でレンダリングされた画像Iから損失計算
 Method: DSMの推論
 15 3DGSでの画像Iのレンダリング
 EOGSでの標高Eのレンダリング
 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

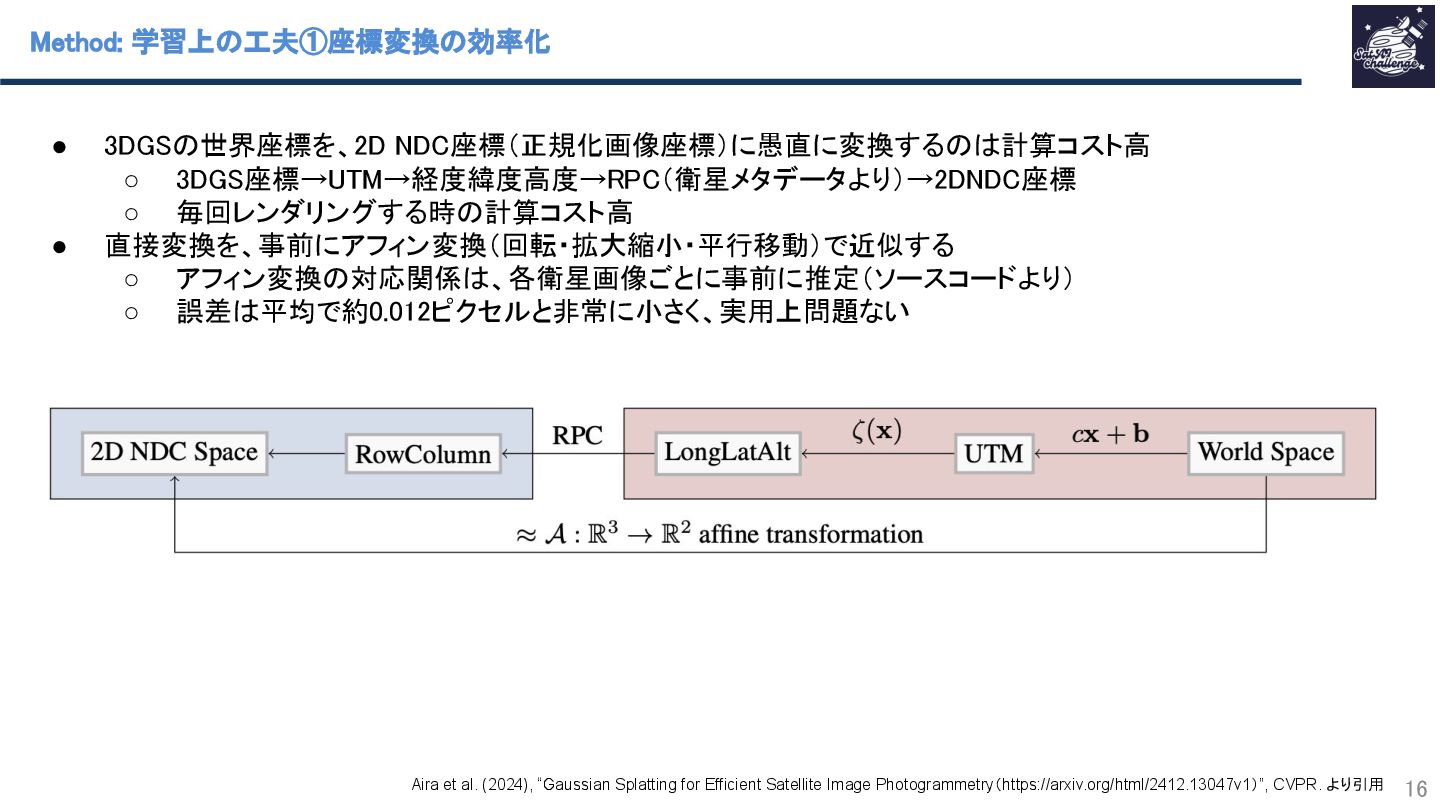

16. • 3DGSの世界座標を、2D NDC座標（正規化画像座標）に愚直に変換するのは計算コスト高
 ◦ 3DGS座標→UTM→経度緯度高度→RPC（衛星メタデータより）→2DNDC座標
 ◦ 毎回レンダリングする時の計算コスト高
 • 直接変換を、事前にアフィン変換（回転・拡大縮小・平行移動）で近似する
 ◦ アフィン変換の対応関係は、各衛星画像ごとに事前に推定（ソースコードより）
 ◦ 誤差は平均で約0.012ピクセルと非常に小さく、実用上問題ない
 Method: 学習上の工夫①座標変換の効率化
 16 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

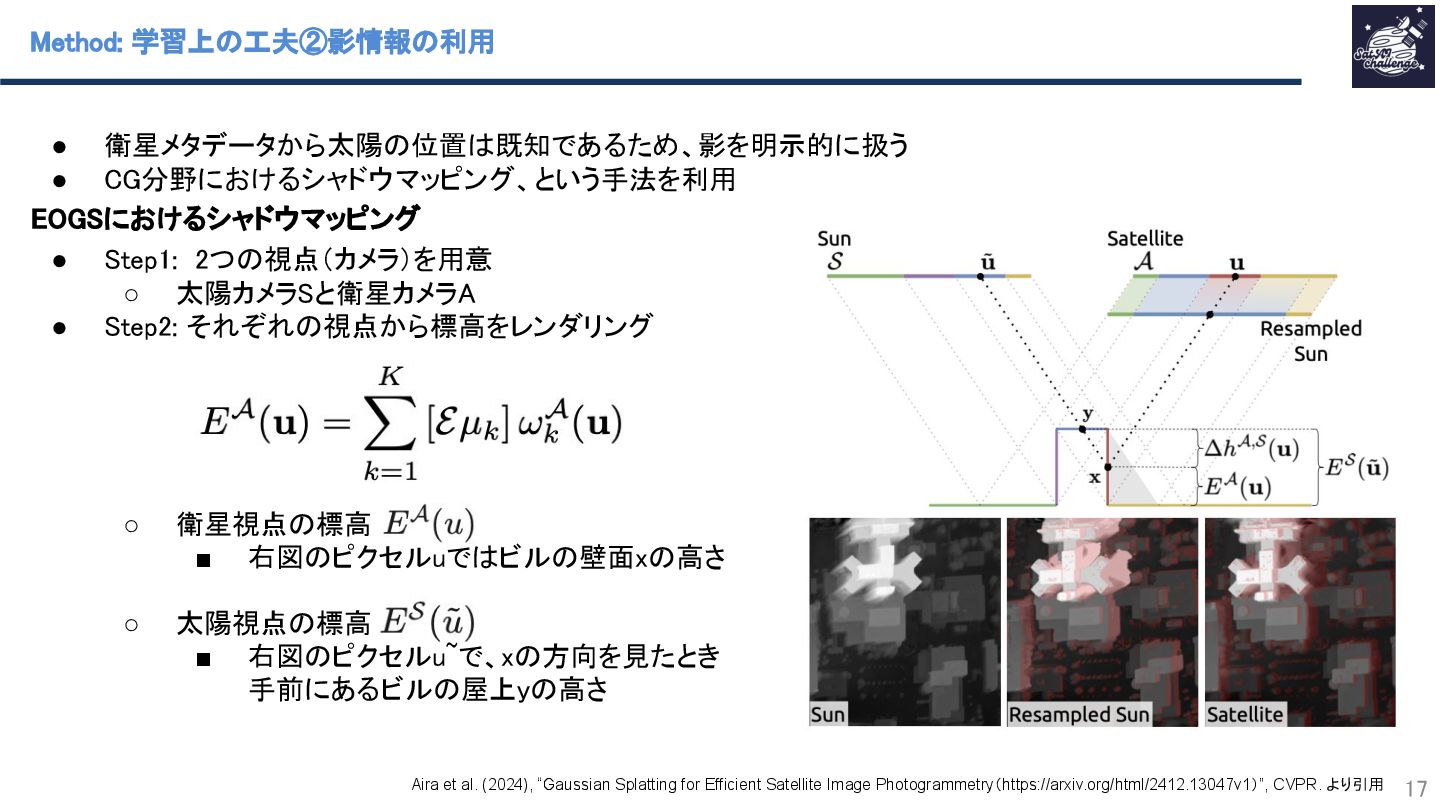

17. • 衛星メタデータから太陽の位置は既知であるため、影を明示的に扱う
 • CG分野におけるシャドウマッピング、という手法を利用
 EOGSにおけるシャドウマッピング
 • Step1: 2つの視点（カメラ）を用意
 ◦ 太陽カメラSと衛星カメラA
 • Step2: それぞれの視点から標高をレンダリング





 ◦ 衛星視点の標高　　　　
 ▪ 右図のピクセルuではビルの壁面xの高さ

 ◦ 太陽視点の標高
 ▪ 右図のピクセルu~で、xの方向を見たとき
 手前にあるビルの屋上yの高さ


 17 Method: 学習上の工夫②影情報の利用
 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

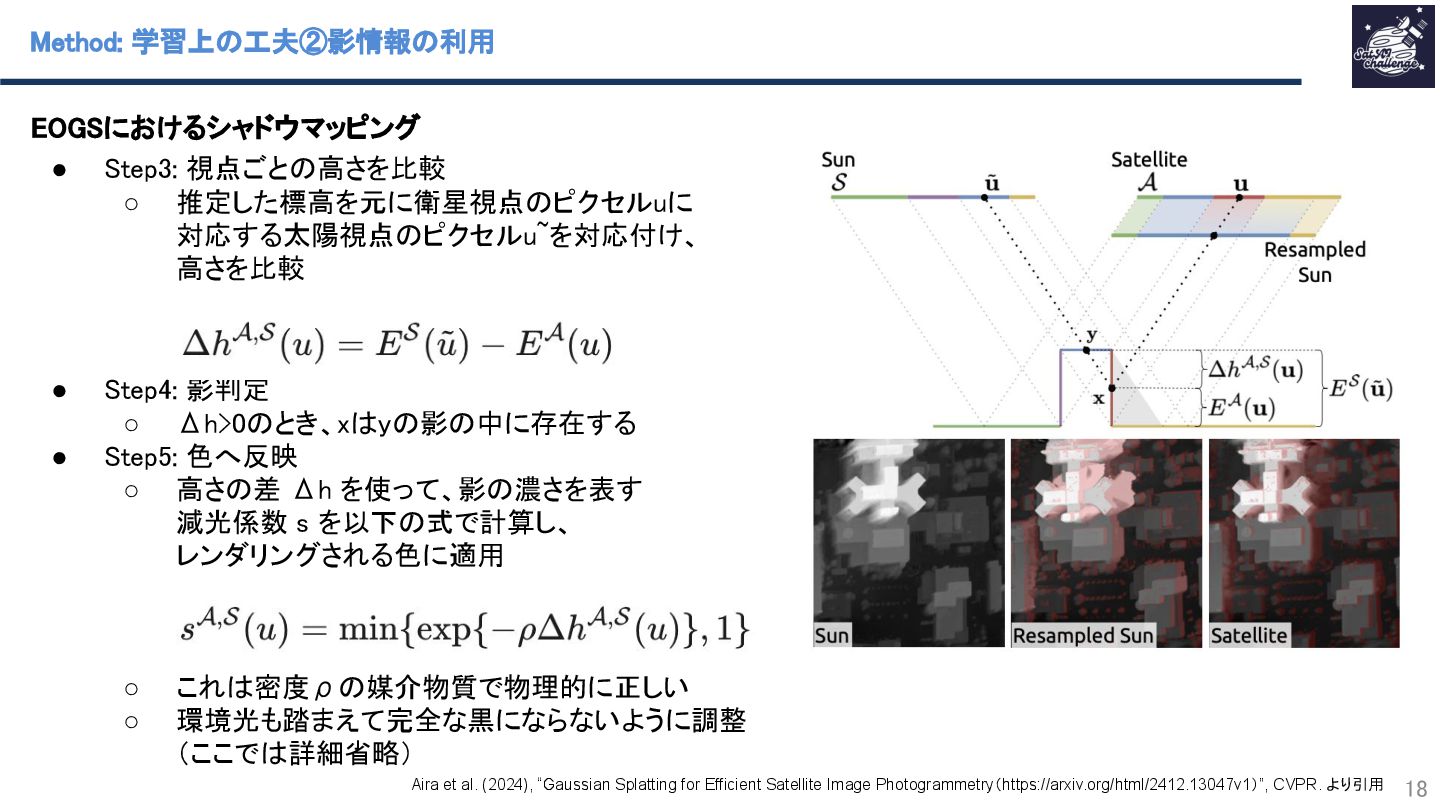

18. EOGSにおけるシャドウマッピング
 • Step3: 視点ごとの高さを比較
 ◦ 推定した標高を元に衛星視点のピクセルuに
 対応する太陽視点のピクセルu~を対応付け、
 高さを比較


 • Step4: 影判定
 ◦ Δh>0のとき、xはyの影の中に存在する
 • Step5: 色へ反映
 ◦ 高さの差 Δh を使って、影の濃さを表す
 減光係数 s を以下の式で計算し、
 レンダリングされる色に適用



 ◦ これは密度ρの媒介物質で物理的に正しい
 ◦ 環境光も踏まえて完全な黒にならないように調整
 （ここでは詳細省略）

 18 Method: 学習上の工夫②影情報の利用
 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

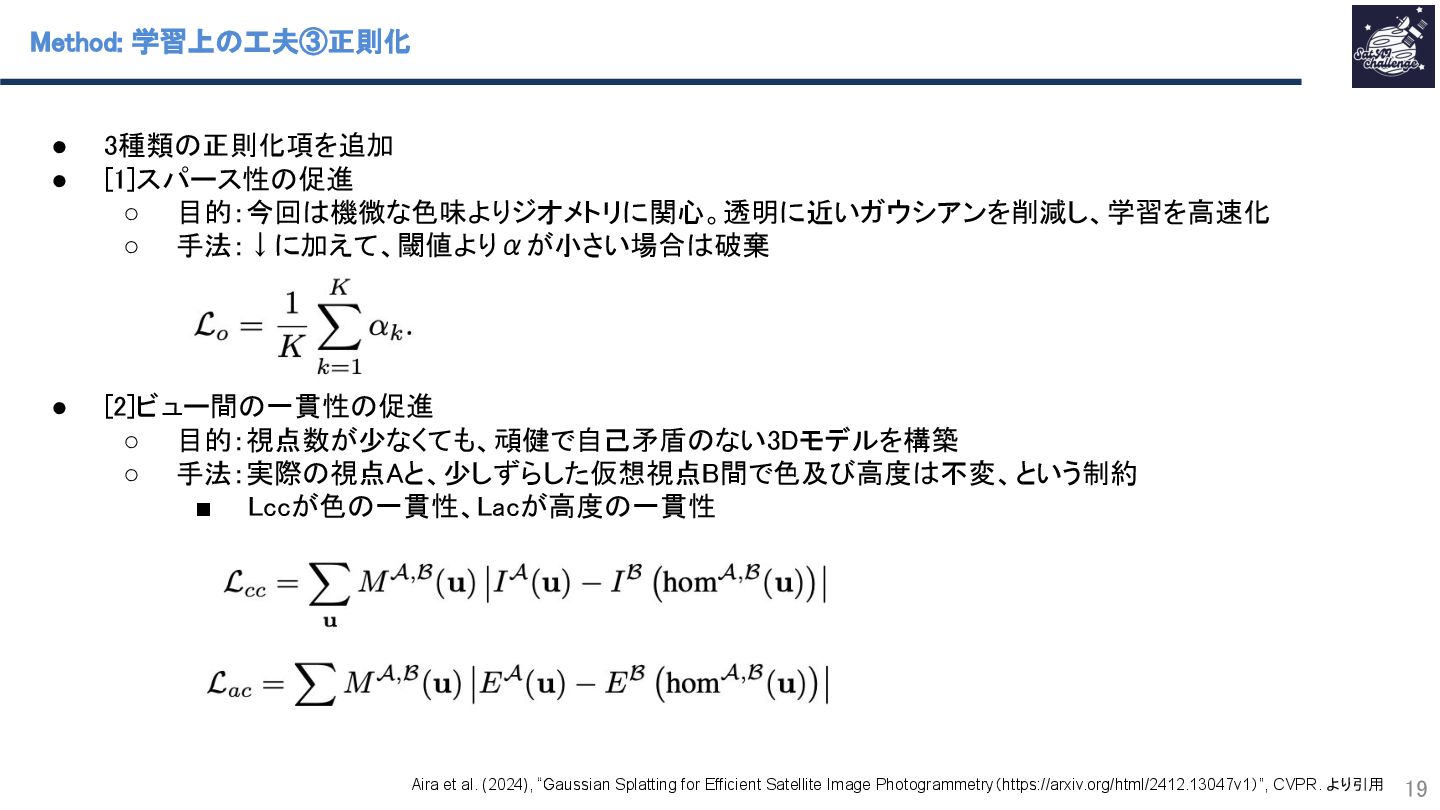

19. • 3種類の正則化項を追加
 • [1]スパース性の促進
 ◦ 目的：今回は機微な色味よりジオメトリに関心。透明に近いガウシアンを削減し、学習を高速化
 ◦ 手法：↓に加えて、閾値よりαが小さい場合は破棄



 • [2]ビュー間の一貫性の促進
 ◦ 目的：視点数が少なくても、頑健で自己矛盾のない3Dモデルを構築
 ◦ 手法：実際の視点Aと、少しずらした仮想視点B間で色及び高度は不変、という制約
 ▪ Lccが色の一貫性、Lacが高度の一貫性
 Method: 学習上の工夫③正則化
 19 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

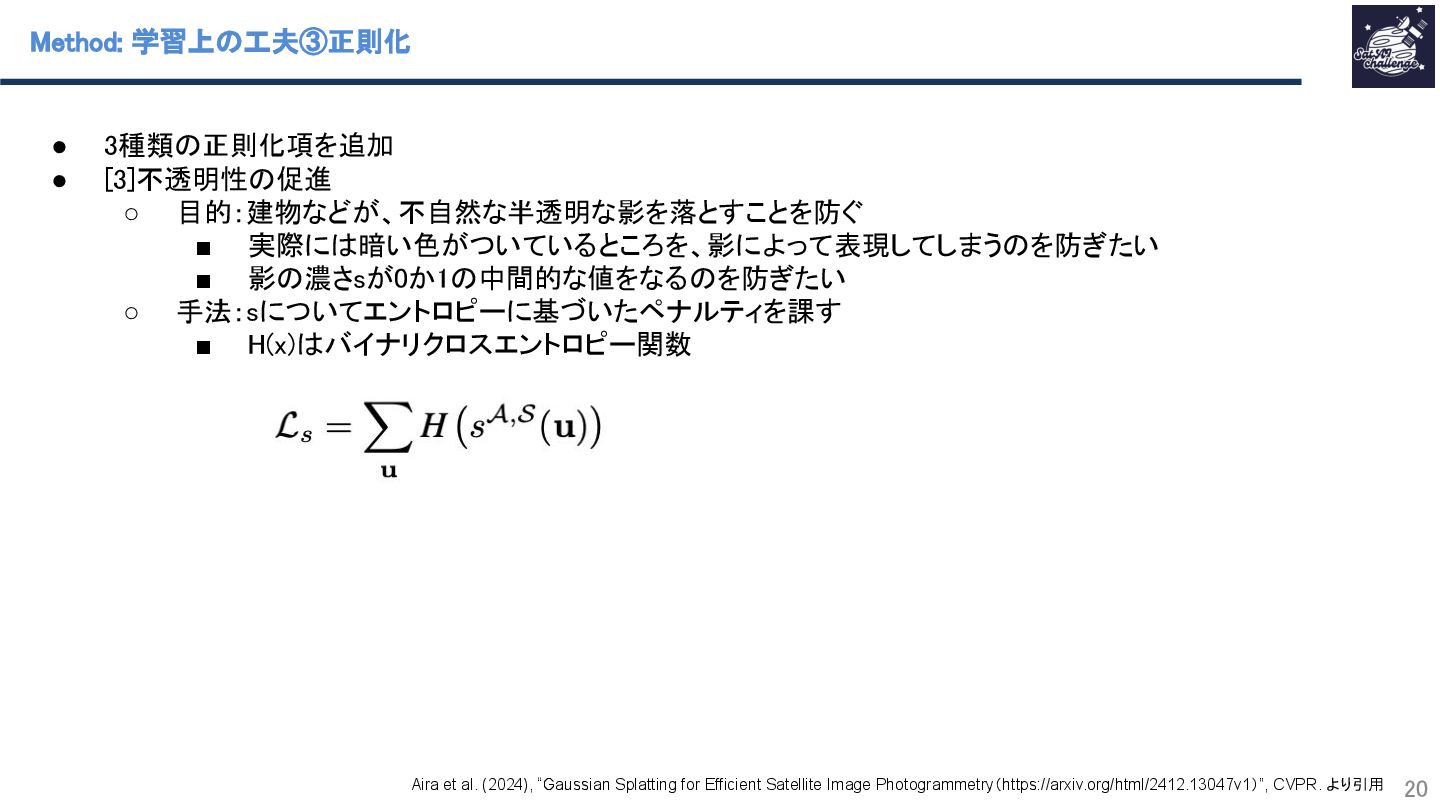

20. • 3種類の正則化項を追加
 • [3]不透明性の促進
 ◦ 目的：建物などが、不自然な半透明な影を落とすことを防ぐ
 ▪ 実際には暗い色がついているところを、影によって表現してしまうのを防ぎたい
 ▪ 影の濃さsが0か1の中間的な値をなるのを防ぎたい
 ◦ 手法：sについてエントロピーに基づいたペナルティを課す
 ▪ H(x)はバイナリクロスエントロピー関数



 Method: 学習上の工夫③正則化
 20 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用
21. 21 実験結果 This image was generated by ChatGPT

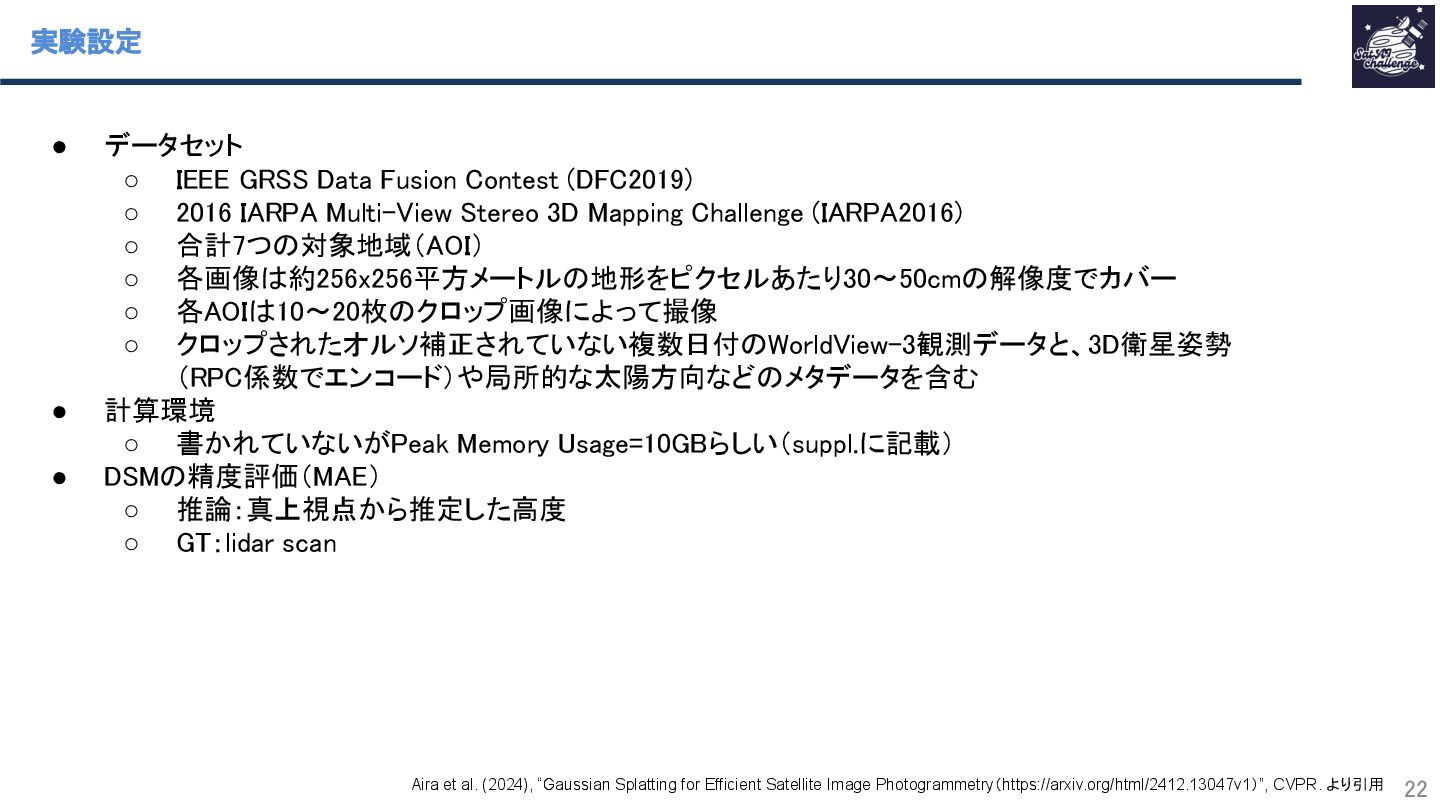

22. • データセット
 ◦ IEEE GRSS Data Fusion Contest (DFC2019)
 ◦ 2016 IARPA Multi-View Stereo 3D Mapping Challenge (IARPA2016)
 ◦ 合計7つの対象地域（AOI）
 ◦ 各画像は約256x256平方メートルの地形をピクセルあたり30〜50cmの解像度でカバー
 ◦ 各AOIは10〜20枚のクロップ画像によって撮像
 ◦ クロップされたオルソ補正されていない複数日付のWorldView-3観測データと、3D衛星姿勢
 （RPC係数でエンコード）や局所的な太陽方向などのメタデータを含む
 • 計算環境
 ◦ 書かれていないがPeak Memory Usage=10GBらしい（suppl.に記載）
 • DSMの精度評価（MAE）
 ◦ 推論：真上視点から推定した高度
 ◦ GT：lidar scan
 実験設定
 22 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

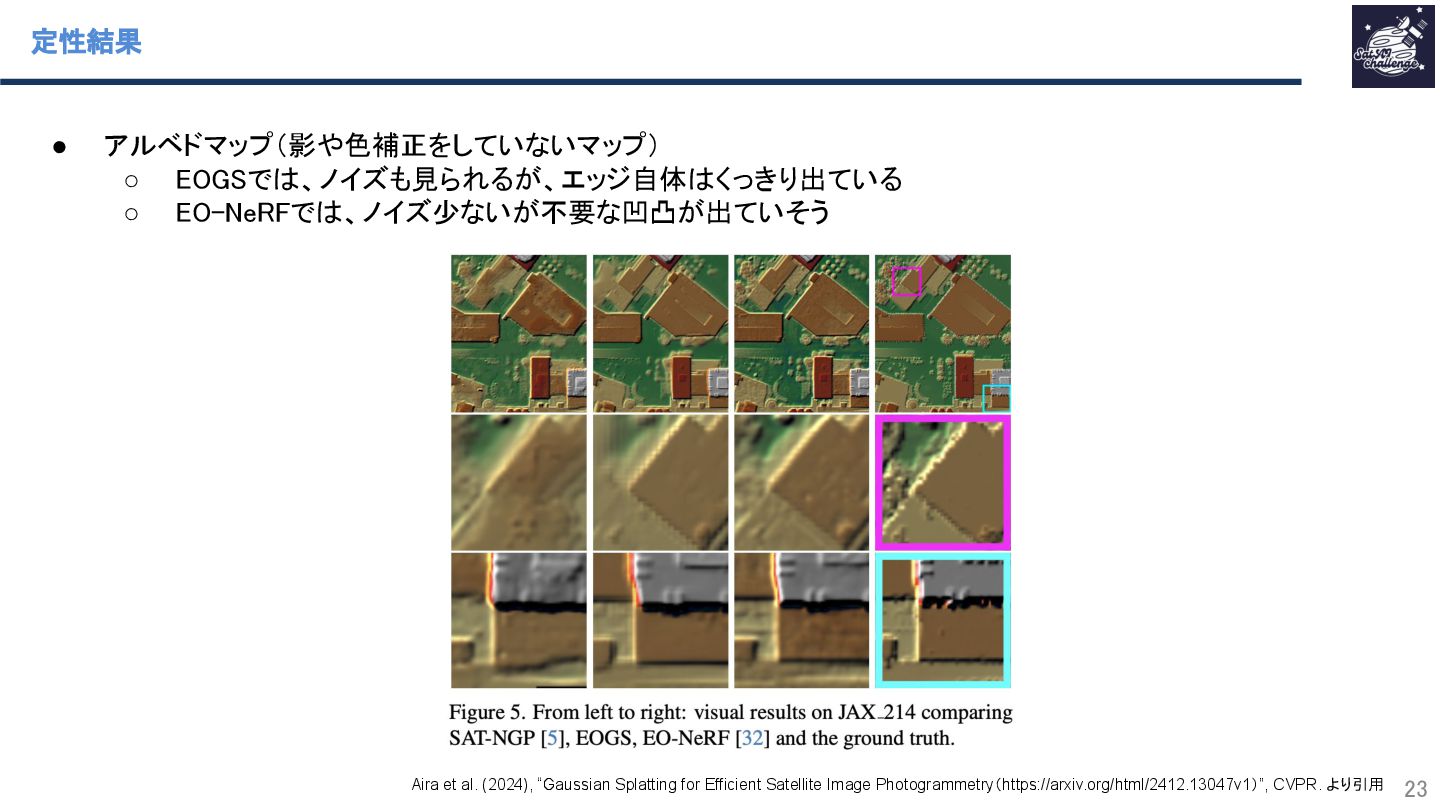

23. • アルベドマップ（影や色補正をしていないマップ）
 ◦ EOGSでは、ノイズも見られるが、エッジ自体はくっきり出ている
 ◦ EO-NeRFでは、ノイズ少ないが不要な凹凸が出ていそう
 定性結果
 23 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

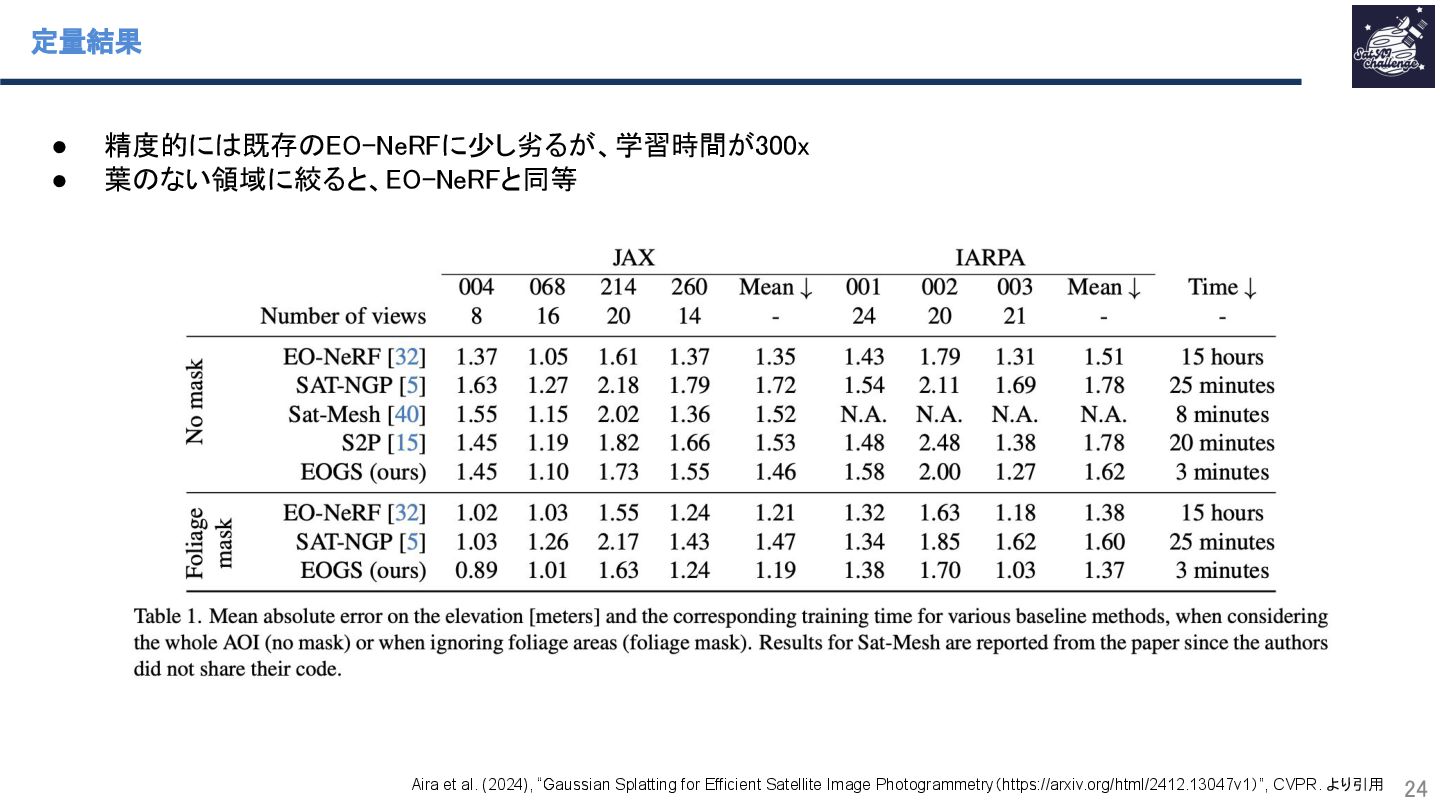

24. • 精度的には既存のEO-NeRFに少し劣るが、学習時間が300x
 • 葉のない領域に絞ると、EO-NeRFと同等
 定量結果
 24 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用

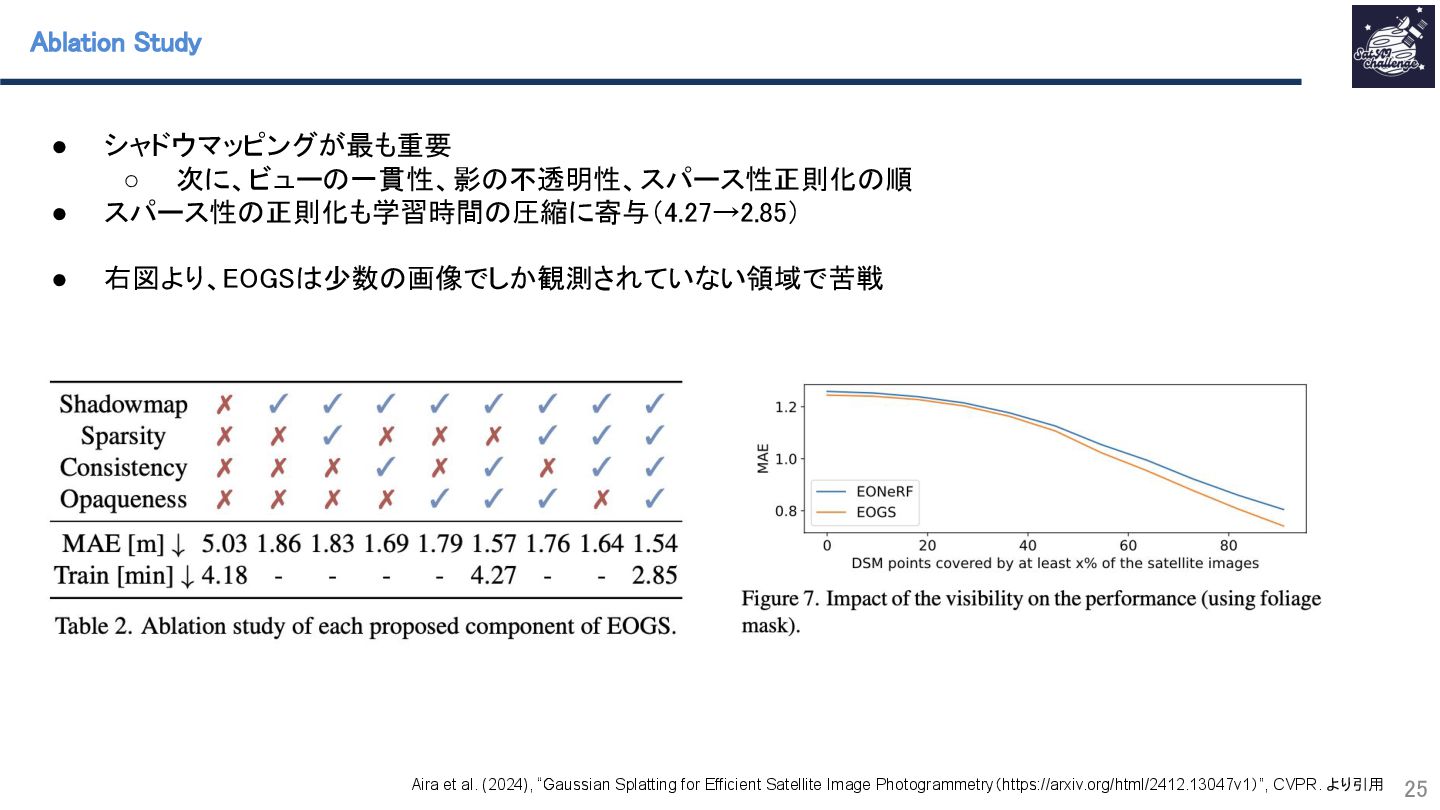

25. • シャドウマッピングが最も重要
 ◦ 次に、ビューの一貫性、影の不透明性、スパース性正則化の順
 • スパース性の正則化も学習時間の圧縮に寄与（4.27→2.85）

 • 右図より、EOGSは少数の画像でしか観測されていない領域で苦戦
 Ablation Study
 25 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用
26. 26 結論 This image was generated by ChatGPT
27. EOGS: Gaussian Splatting for Efficient Satellite Image Photogrammetry
 27 • 非同時期撮影の複数衛星画像を用いたDSM（地表面高さのモデル）作成では、新規視点合成（NVS）手法の NeRFなどが用いられてきたが計算量の多さがネックであった（GPUで学習~1日程度）
 • NVSの新手法である3D Gaussian Splatting（3DGS）は大幅な計算量削減が可能。
 • 3DGSによってDSMを作成するため、Gaussianの位置を元に地表面位置を推定する枠組みを構築し、①効率 的な座標変換②影情報の利用③正則化によって、NeRF並に高精度で速度300倍を実現。
 衛星画像によるDSM（地表面）作成に、初めて3D Gaussian Splattingを適用
 Aira et al. (2024), “Gaussian Splatting for Efficient Satellite Image Photogrammetry（https://arxiv.org/html/2412.13047v1）”, CVPR. より引用
