1. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team ShowNetにおける DCネットワークとVXLANの今後
2. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2 VXLANへの移行検討 仮想化環境へ の移行に伴う テナント識別 子の枯渇 多くの 対応製品
3. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3 VXLANの導入障壁 • フラッドアンドラーニング方式への不満 • レガシーな宛先学習方法 • マルチキャストプロトコルへの抵抗 • BUM転送(ARP等)にマルチキャストを使用 • 既存網への影響懸念 • 運用実績の少なさ

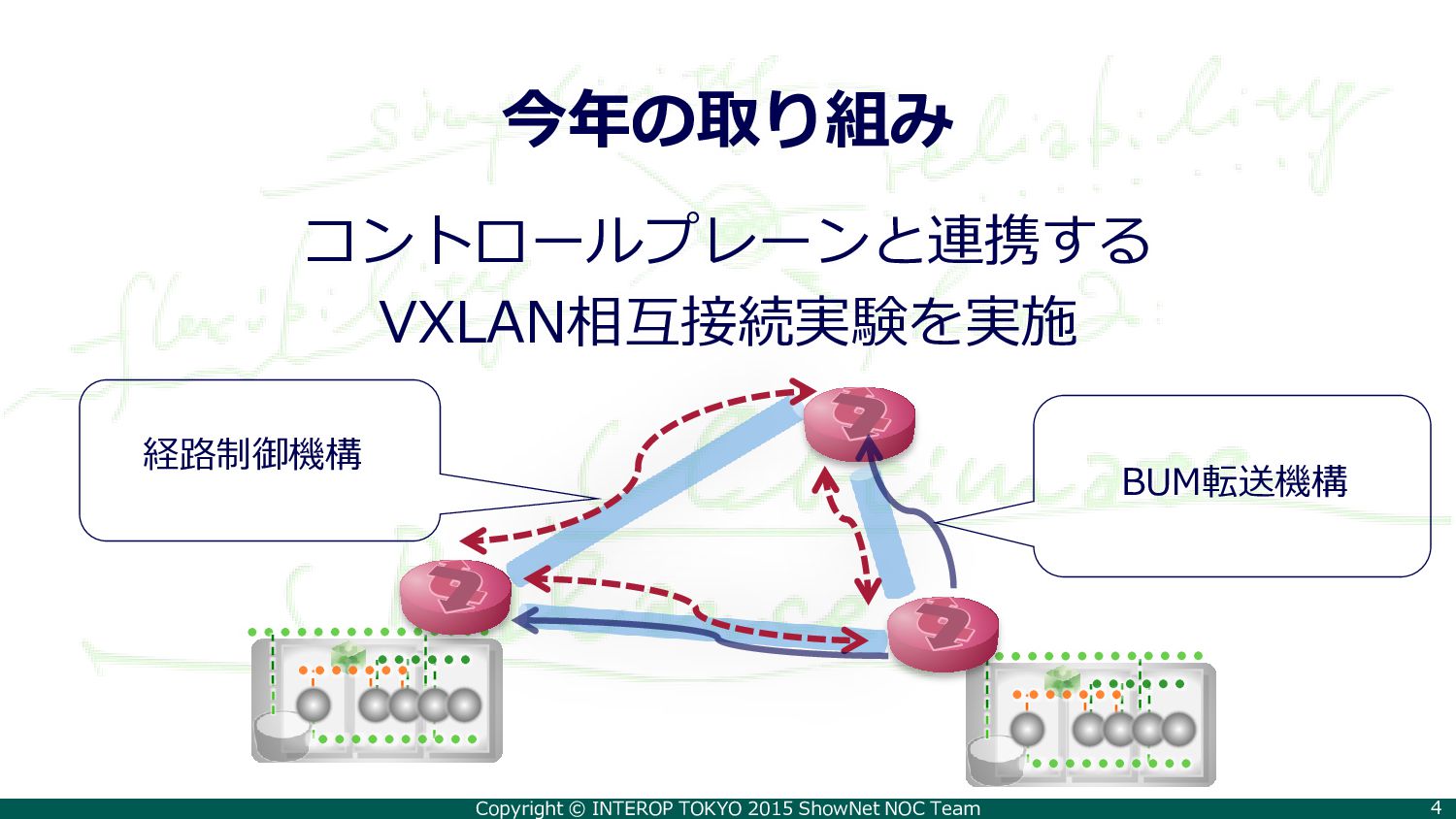

4. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4 今年の取り組み コントロールプレーンと連携する VXLAN相互接続実験を実施 経路制御機構 BUM転送機構
5. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5 2つの宛先解決方式 2種類の標準化プロトコルを採用、データプ レーンとしてVXLANを指定し、方式別に相互接 続実験を実施 • 集中管理型 • OVSDB Management Protocol (RFC7047) • 自律分散型 • Ethernet VPN (RFC7432)
6. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6 OVSDB Management Protocol MX240 NSX Service Node S6000-ON QFX5100 NSX Control Cluster BUMトラフィック OVSDB Message

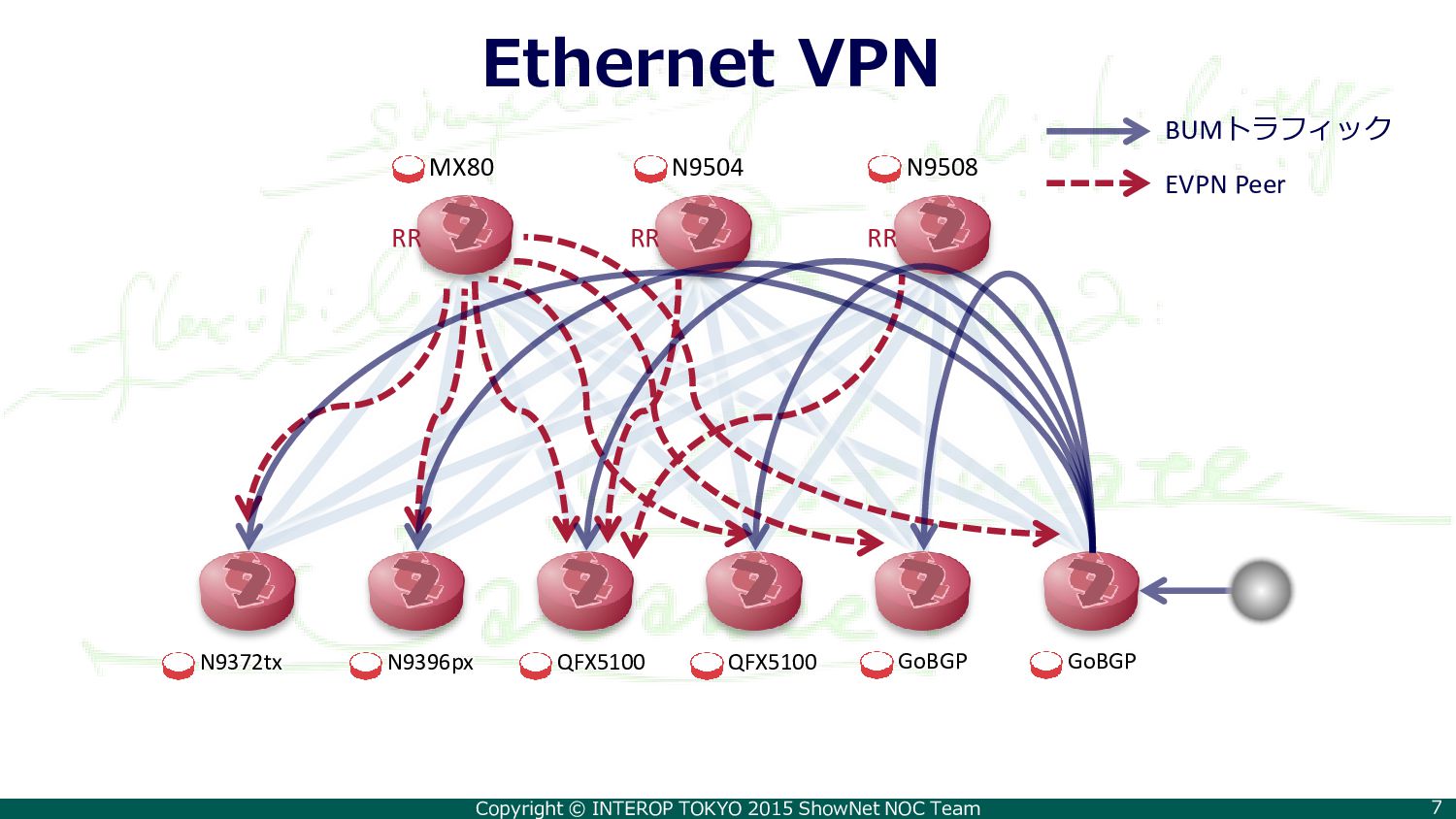

7. Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7 Ethernet VPN N9508 N9396px N9372tx BUMトラフィック EVPN Peer N9504 MX80 QFX5100 QFX5100 GoBGP GoBGP RR RR RR
