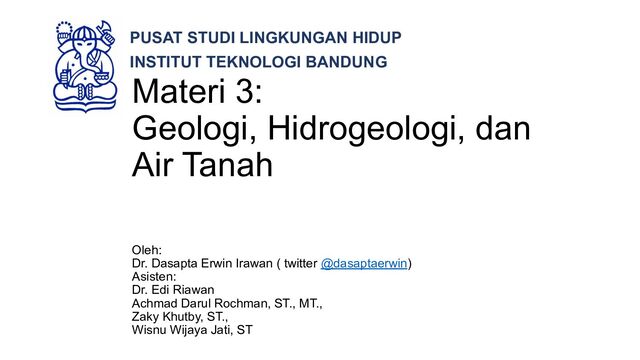

1. Materi 3: Geologi, Hidrogeologi, dan Air Tanah PUSAT STUDI LINGKUNGAN HIDUP INSTITUT TEKNOLOGI BANDUNG Oleh: Dr. Dasapta Erwin Irawan ( twitter @dasaptaerwin) Asisten: Dr. Edi Riawan Achmad Darul Rochman, ST., MT., Zaky Khutby, ST., Wisnu Wijaya Jati, ST
2. PP 46/2016 2
3. Geologi dalam KLHS
4. Outline materi lengkap 1. Peran geologi dalam KLHS 2. Peran hidrogeologi dalam KLHS a. Skema identifkasi potensi sumber daya air: air permukaan (Materi Bu Marsel) dan air tanah b. Berbagai cara mengetahui potensi sumber daya air: i. Metode rasional (Q = CAI) vs Metode Debit Andalan ii. Metode perhitungan tabel neraca air (FJ. Mock) iii. Metode perhitungan potensi air tanah dengan piranti lunak c. Berbagai pengambilan data hidrogeologi di lapangan 3. Latihan a. Membuat kontur muka air tanah dan penarikan garis aliran air tanah b. Menghitung permeabilitas lapangan 4
5. Hubungan dengan materi lainnya Materi sebelumnya: 1. Materi tentang dasar-dasar KLHS 2. Materi tentang peta, apa jenisnya, bagaimana membuatnya, dan apa manfaatnya (slide Pak Wiwin) 3. Materi tentang perhitungan potensi air permukaan (slide Bu Marsel) 5 Materi sesudahnya: 1. Materi tentang bencana dan mitigasinya (slide Pak Irwan) 2. Materi tentang analisis resiko lingkungan (slide Bu Asti)
6. Tujuan modul geologi dalam Pelatihan KLHS Tujuan: 1. Memberikan wawasan tentang geologi, ekoregion, dan peranannya dalam informasi yang ada dalam KLHS. 2. Memberikan pengetahuan mengenai metode-metode yang diperlukan dalam mengidentifikasi komponen geologi pada suatu wilayah. 3. Memberikan keterampilan (sampai level tertentu) tentang metode-metode kunci yang disampaikan dalam butir kedua. 6
7. 1. Definisi geologi dan komponen apa saja yang dipelajari 2. Komponen geologi dalam KLHS: a. Geomorfologi: proses-proses yang terjadi permukaan b. Geologi: batuan, perlapisan, dan struktur geologi c. Hidrogeologi: sumber daya air tanah (dalam pembahasan akan dimasukkan juga domain meteorologi dan teknik sipil) d. Tanah (soil) e. Kebencanaan 3. Peta Ekoregion Susunan materi 7
8. geologi - geosains geologi adalah ilmu pengetahuan yang mempelajari bumi. Mempelajari: • berbagai jenis batuan dan hubungan satu jenis batuan dengan jenis lainnya, • kondisi bagian dalam dan muka bumi beserta proses-proses atau mekanisme pembentukannya, • untuk kemudian ditafsirkan sejarah geologinya dalam ruang dan waktu tertentu. 8
9. ekoregion 9
10. Definisi (UU 32/2009) Ekoregion adalah wilayah geografis yang memiliki kesamaan ciri iklim, tanah, air, flora, dan fauna asli, serta pola interaksi manusia dengan alam yang menggambarkan integritas sistem alam dan lingkungan hidup. 10
11. Definisi (UU 32/2009) Penetapan batas ekoregion mempertimbangkan kesamaan dalam hal: • karakteristik bentang alam, • daerah aliran sungai (DAS), • iklim, • flora dan fauna asli, • sosial budaya, • ekonomi, • kelembagaan masyarakat, dan • hasil inventarisasi lingkungan hidup. 11 geologi
12. Komponen geologi yang terkait • Geomorfologi, • Geologi: litologi, sedimentologi, geologi struktur, • Hidrogeologi, • Tanah, • Kebencanaan. 12
13. Peta ekoregion Indonesia (tautan) 13
14. 14 Tautan sumber
15. Anatomi peta ekoregion (Sumatera) Laman peta ekoregion lengkap 15
18. Anatomi peta ekoregion (Jawa) Laman peta ekoregion lengkap 18
21. Anatomi peta ekoregion (Kalimantan) Laman peta ekoregion lengkap 21
23. Anatomi peta ekoregion (Sulawesi) Laman peta ekoregion lengkap 23
25. Anatomi peta ekoregion (Bali-Nusa Tenggara) Laman peta ekoregion lengkap 25
27. Anatomi peta ekoregion (Kep. Maluku) Laman peta ekoregion lengkap 27
29. Anatomi peta ekoregion (Papua) Laman peta ekoregion lengkap 29
31. Beberapa catatan 31
33. Skala penting Untuk itu perlu: • Pendetilan peta ekoregion hingga ke tingkat kab/kota, • Data pada skala kecamatan/kelurahan, • Dilakukan pemetaan rinci berdasarkan data primer. 33
34. Data penting Untuk itu perlu: • Membagikan data dengan lengkap: kelengkapan, peta, format dll, • Mencari informasi secara daring, • Membuat data dapat dicari dan ditemukan secara daring, • Untuk tidak mengulang peneliti sebelumnya yang tidak membagikan data atau informasi secara bebas. 34
35. Sumber data: BIG 35
36. sumber 36
37. sumber 37
38. sumber 38
39. Simkot Palu (2005) 39
40. sumber 40
41. sumber 41
42. Hidrogeol ogi dalam KLHS
43. 43 sumber
44. Slide teknis beberapa data lapangan terkait hidrogeologi yang sangat penting untuk diambil di lapangan
45. Ilustrasi Pengukuran MAT
46. Ilustrasi Pengukuran Debit Aliran Sungai http://fmsc.lk.ipb.ac.id/files/2015/09/Pengukuran-Debit-Sun gai-di-Hilir.jpg
47. Ilustrasi Pengukuran Debit Aliran Sungai
48. Ilustrasi Pengukuran Debit (Pumping Test) https://rig-rocksense.com/wp-content/uploads/ 2018/02/Image-2017-07-13-at-13.52.41-1000x7 80.jpeg
49. https://www.southerntesting.co.uk/services/ground-site-in estigation-consultants/soakage-testing/ Ilustrasi Pengukuran Permeablitas
50. Peta Topografi Kota Semarang
51. Peta Kedalaman MAT Kota Semarang
52. Peta Elevasi MAT
53. Peta Perbandingan Elevasi MAT
54. 1. Slide tentang neraca air
55. Slide tentang pemodelan potensi air secara umum dengan metode FJ. Mock
56. Data Penggunaan FJ MOCK Data klimatologi Catchment Precip mm (p) Catchment Rain Days days (n) Temperature °C (T) Sunshine % (S) Rel. Humidity % (h or RH) Wind mil/day (w) m/s
57. Data Penggunaan FJ MOCK Koefisien Refleksi
58. Data Penggunaan FJ MOCK Tabel F.J Mock (xls) Panduan (doc)
59. 2. Slide tentang perhitungan permeabilitas lapangan
60. Infiltration Rainwater that soaks into the ground and may reach the groundwater table.
61. Field Tests • Infiltration is measured in the field with bottomless rings. Mariotte Tubes allow for measurement of liquid flow during the infiltration test by providing 24 inch double ring infiltrometer with Mariotte Tubes http://www.hilbec.com/STORMWATER.htm
62. Double-ring Infiltrometer • Two rings eliminates overestimating the hydraulic conductivity • Outer ring contributes to lateral flow , so • Inner ring is contributing mostly to downward flow. •Water from Mariotte bottles to rings via tap at base of bottles. Ring water height equals that of the base of the bubble tube. •When water moves into the soil, reducing the height of ring water to
63. Estimates 1: Horton’s Equation • Horton: The infiltration capacity decreases exponentially with time and ultimately reaches a constant rate • Infiltration capacity • Where f t is the infiltration rate at time t; • f 0 is the initial infiltration rate or maximum infiltration rate; • f c is the constant or equilibrium infiltration rate after the soil has been saturated or minimum infiltration
64. Horton’s Infiltration Model for soil capacity Infiltration starts at a constant rate, f 0 , and is decreasing exponentially with time, t. After some time when the soil saturation level reaches a
65. In a few minutes we will do an example using Horton’s Equation using an average rectangle estimate to the area under the curve.
66. Estimates 2: Φ index Infiltration Volume = total rainfall volume – runoff volume as measured in the rain gages and at the outlet gage, respectively. Φ assumes infiltration volume resulted from a constant infiltration rate. It assumes a high initial infiltration is balanced by a low later
67. We will find Φ in this problem by guessing a value for Φ , calculating the total runoff that would result, and comparing our answer to the known runoff. Example: Guessing Φ
68. https://www.researchgate.net/publication/2649 81722_Anomalies_of_mountainous_mining_pad dy_in_western_China/download https://www.southerntesting.co.uk/services/ground-site-in vestigation-consultants/soakage-testing/ Ilustrasi dan Hasil Pengukuran Permeabilitas Langsung
69. https://www.google.co.id/url?sa=i&source=images&cd=&ved=2ahUKEwizhLy96s_hAhU Go48KHZjnB9kQjhx6BAgBEAM&url=http%3A%2F%2Frcflood.org%2Fdownloads%2FNPD ES%2FDocuments%2FLIDManual%2FAppendix%2520A_Infiltration_Testing.pdf&psig=A OvVaw2AGaYUVUQuip9cXzQkgW0m&ust=1555339251650014 Ilustrasi dan Hasil Pengukuran Permeabilitas Langsung
70. https://i0.wp.com/i.ytimg.com/vi/YsEYs3YfkKE/maxresdefaul t.jpg IlustrasiPengukuran Permeabilitas Langsung
71. 3. Slide tentang pembuatan peta kontur muka air tanah dan penarikan garis aliran air tanah
72. 4. Slide tentang pemodelan potensi air tanah menggunakan piranti lunak Keterangan: masih format PDF Diklat KLHS G3_Pemodelan AT.pdf
73. 5. Slide latihan uji akuifer (uji pompa) Referensi: https://osf.io/rq8jb/, https://osf.io/4rv3a/,
74. Tujuan 1. Mengukur properti akuifer (konduktivitas hidrolik, storativitas, transmisivitas) 2. Potensi akuifer 3. Dimensi kerucut penurunan muka air tanah 74
75. Yang dibutuhkan 1. Sebuah sumur dan pompa 2. Stopwatch 3. Pengukur muka air tanah 4. Pensil/pena 5. Kertas grafik 75
