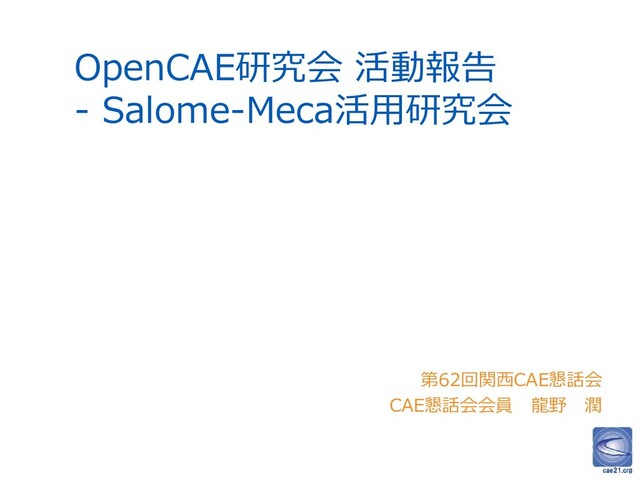

1. OpenCAE研究会 活動報告 - Salome-Meca活用研究会 第62回関西CAE懇話会 CAE懇話会会員 龍野 潤
2. Salome-Mecaとは EDF（フランス電力公社）が提供している、Linuxベースのオー プンソース構造・熱解析ソフト Code_Aster ： 解析ソルバー Salome-Meca ： プリポストを中心とした統合プラットフォーム（SALOME Platform）に、Code_Asterをモジュールとして組み込んだもの Code_Asterは、構造力学、熱力学を中心に非常に高度で多彩な 機能と400を超える要素（1次元、2次元、3次元ほか）を有して います。また、2,000以上のテストケースと、13,000ページ以上 のドキュメント（使用方法、テクニック、理論的背景）、公式フ ォーラムなどがあり、他のオープンソースCAEソフトと較べてサ ポート体制が充実しているのが特長です。 Code_Aster & Salome-Meca 日本語解説より https://sites.google.com/site/codeastersalomemeca/home 2 - Japan Salome-Meca Working Group
3. 日本Salome-Meca研究会で日本 語化を実施。本家EDF版にも採用。 岐阜高専の柴田先生がAll in One の「DEXCS-SALOME」を公開 各地のオープンCAE勉強会、日本 Salome-Meca研究会で日本語 チュートリアルを作成 各地でオープンCAE勉強会が発足、 CAE懇話会でも日本Salome- Meca研究会が発足 Salome-Mecaの過去の課題 3 - Japan Salome-Meca Working Group ②文書資料： フランス語 ①活用情報： 日本語の活用情報が微小 ③システム： Linux Only ④ソフトウェアメニュー： 英語 参考：オープンCAEシンポジウム 2010資料
4. Salome-Mecaの現在の課題①（1/2） モデル作成 Salome-Meca 2017よりAsterモジュールが廃止 1.モデル読込 2.グループ化 3.メッシュ作成 4.解析コード雛形作成 6.解析（実行） 7.結果の読込 8.結果の表示 CAD Salome-Meca Geometryモジュール Meshモジュール Asterモジュール ParaVisモジュール Saloe-Meca 2016（従来） Saloe-Meca 2017～ 5.解析コード編集 AsterStudyモジュール 4.解析コード作成 6.解析（実行） 参考：オープンCAEワークショップ 2011資料
5. Salome-Mecaの現在の課題①（2/2） Salome-Meca 2017よりAsterモジュールが廃止 4.解析コード雛形作成 6.解析（実行） Asterモジュール Saloe-Meca 2016（従来） Saloe-Meca 2017～ 5.解析コード編集 AsterStudyモジュール 4.解析コード作成 6.解析（実行） Wizardで以下の設定 • 静荷重弾性解析 • 固有振動数解析 • 熱伝導解析 • 亀裂解析 Eficasを用いて 目的に応じてコードを 編集 • 複数材料 • 接触 • 材料非線形… 新しいインターフェースですべて の解析コードを入力
6. Salome-Mecaの現在の課題② 最新のCode_Asterでは過去のチュートリアルの解析コマンドファイル が実施できないことが多い Code_Asterにバージョンが存在し、バージョンアップとともに過去に 設定した解析コードファイルが使えないことが多い Salome-Meca Stable Testing 2009.1 9.4 2010.2 10.2 2011.2 10.5 2013.1 10.8 11.3 2014.1 11.5 12.1 2015.1 11.7 12.3 2016 12.6 13.2 2017 13.4 12.8 2018 13.6 14.2
7. Salome-Meca研究会の今後の活動① Salome-Meca 2017よりAsterモジュールが廃止 ➝Asterモジュールを用いたチュートリアルを作成（後半のみJSWGのHPにて公開済み）
8. Salome-Meca研究会の今後の活動② 最新のCode_Asterでは過去のチュートリアルの解析コマンドファイルが実施でき ないことが多い➝Open CAE Users WikiにあるFS氏資料について最新バージョンで ある2018で動く解析コマンドファイルを作成・公開予定（公開方法は未定） 参考：オープンCAE ワークショップ2011資料 区分 No. 解析内容 線形 1 単一材料の構造解析 2 特性が異なる複合材料の構造解析（節点を共有する、しない） 3 熱応力（線膨張係数が異なる材料で構成されたモデルが温度変化し たときに発生する応力） 4 熱流解析（熱流束を与えたときの温度分布） 非線形 5 接触解析（摩擦あり、摩擦なし） 6 弾塑性解析 7 接触と弾塑性解析 8 非線形の熱応力（はんだの塑性ひずみ） 動解析 9 モーダル解析（共振周波数、共振モード） 10 周波数応答（減衰あり、なし） 11 過渡応答（時刻例応答） 錬成 連携 12 熱-構造の連成解析 13 熱解析の結果（温度分布）をファイルに出力し、その結果を読み込 んでの構造解析
