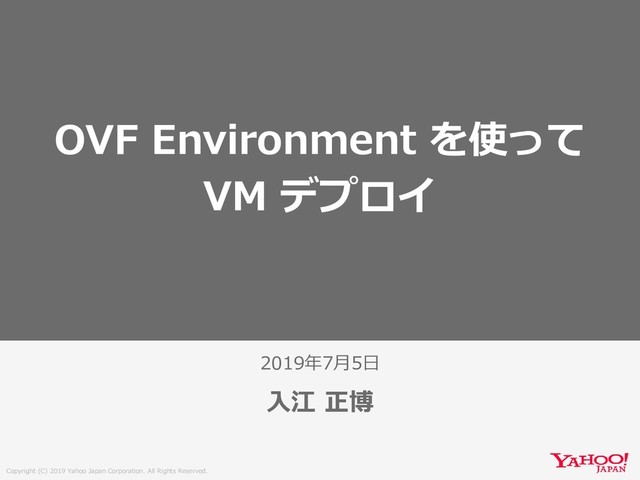

  1. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 2019年7月5日

    入江 正博 OVF Environment を使って VM デプロイ
  2. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 自己紹介

    2 入江 正博 @IrieMasahiro • ヤフー株式会社 プライベートクラウドチーム • VMUG インフラ仮想部会 • vExpert 2019
  3. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 色々なところにVMを立てる

    3 • 仮想マシン作成、インストールメディアを接続 して OS インストール → vSphere (Web) Clinet で作業… • デプロイツール (Packer, Ansible etc.) → 導入コスト、学習コスト… • OVA インポート → よさげ → でも NW 設定とかはコンソール?
  4. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. Self-Configuration

    and the OVF Environment 4 https://blogs.vmware.com/vapp/2009/07/selfconfi guration-and-the-ovf-environment.html • OVF Environment を使った VM カスタマイズの話 • VM を立てるときに NW 設定やアプリ設定を OVF Environment として VM 外部から渡せる → OVA アプライアンスでよくある • 準備しておくもの • OVF プロパティ定義 • OVF Environment トランスポート設定 • VM 内で設定を行っていく glue code
  5. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 要は

    5 vApp オプションから設定 (もしくは OVFファイルを直書き)
  6. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 要は

    6 # vmtoolsd --cmd 'info-get guestinfo.ovfenv' <?xml version="1.0" encoding="UTF-8"?> <Environment xmlns="http://schemas.dmtf.org/ovf/environment/1" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" [中略] <PropertySection> <Property oe:key="key1" oe:value="test"/> </PropertySection> <ve:EthernetAdapterSection> <ve:Adapter ve:mac="00:50:56:a7:94:d9" ve:network="VM Network" ve:unitNumber="7"/> </ve:EthernetAdapterSection> vmtoolsd で OVF プロパティが取得できるので、 その値で OS 側の設定を行う glue code を仕込めば良い。 (daemon として起動していなくても OK)
  7. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 実装例

    7 vCenter Server Appliance
  8. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. OVF

    プロパティ 8
  9. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. vCSA

    での流れ 9 • systemd の init script の一つ • /etc/init.d/vaos → /opt/vmware/share/vami/vami_ovf_env を 呼び出し NW 設定などを行う。 → /opt/vmware/bin/ovfenv を呼び出し。 OVF プロパティ周りを扱うラッパー → vmware-rpctool ‘info-get guestinfo.ovfEnv’ (※) を 発行し、 OVF プロパティを取得 → その他でも都度都度 OVF プロパティ取得して設定 ※ open-vm-tools に同梱。 OVF プロパティの RPC 部分のみの実装?
  10. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 試しに

    10 Photon OS で 実装してみた
  11. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. Photon

    OS で self-configuration 11 • Python で 100行くらい → https://vhoge.hateblo.jp/entry/2019/06/25/020111 • vmtoolsd を実行し、XML 文字列を取得 • Hostname / IP / NW Prefix / GW / DNS を設定 → OVF プロパティとしても定義 • systemd で systemd-networkd の起動前に仕込む • OVA 化は OVF Export で
  12. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. OVF

    プロパティ 12
  13. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. 面倒なところ

    13 • XML が 面倒な 厳格な形式なので OVF プ ロパティの値の取得に一手間 • key も value も attribute • namespace 指定 <Property oe:key="ip" oe:value="192.168.0.100"/> ↑コレ ↑コレ ET.find("oe:PropertySection/oe:Property[@oe:key='ip']",{'oe': 'http://schemas.dmtf.org/ovf/environment/1'}).attrib["{http:/ /schemas.dmtf.org/ovf/environment/1}value"]) • ElementTree で ↑ の IP を取得すると
  14. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. VM

    量産体制 14 • ovftool で CLI から OVF インポート • OVF プロパティは prop オプションで指定 % ovftool -n=‘photon-vm’ ¥ -ds=datastore1 ¥ -dm=thin ¥ --net:’VM Network=VM Network’ ¥ --prop:hostname=photon.test ¥ --prop:ip=192.168.0.100 ¥ --prop:prefix=24 ¥ --prop:gateway=192.168.0.1 ¥ --prop:dns=192.168.0.3 ¥ --noSSLVerify ¥ --powerOn ¥ --allowExtraConfig ¥ --acceptAllEulas ¥ ./photoninit.ova ¥ 'vi://vcsa.test/dc01/host/cluster01/host01'
  15. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. まとめ

    15 • Self-configuration な OVA を作るには • OVF プロパティ定義 • OVF Environment トランスポート設定 • OVF Environment をもとに設定するコード • OVF Environment は vmtoolsd コマンド にオプションつけて取得 • XML の Value 取得に一癖 • 量産するなら OVF Tool
  16. Copyright (C) 2019 Yahoo Japan Corporation. All Rights Reserved. EOP
