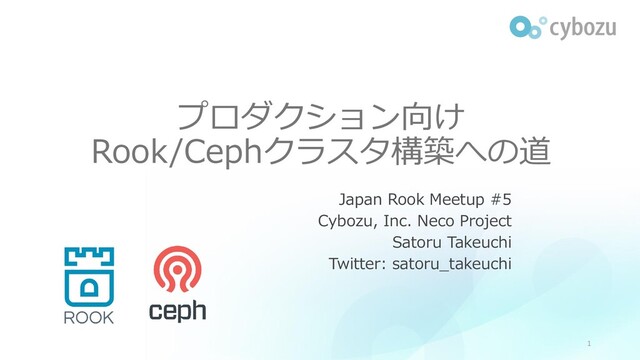

  1. プロダクション向け
    Rook/Cephクラスタ構築への道
    Japan Rook Meetup #5
    Cybozu, Inc. Neco Project
    Satoru Takeuchi
    Twitter: satoru_takeuchi
    1

    View Slide

  2. 目次
    1. CephとRookの基礎
    2. サイボウズのインフラ基盤とストレージ基盤
    3. プロダクション向けRook/Cephクラスタの構成
    4. 現状と今後
    2

    View Slide

  3. Rook/Cephの基礎
    3

    View Slide

  4. Cephとは
    ▌オープンソースの分散ストレージ
    ▌提供するストレージ
    ⚫RBD: ブロックデバイス
    ⚫RGW: S3互換オブジェクトストレージ
    ⚫CephFS: ファイルシステム
    ▌ユーザ
    ⚫大きなところだとNASA, CERNなど
    4

    View Slide

  5. アーキテクチャ
    5
    アプリ
    RADOS(Ceph独自のオブジェクトストレージ)
    Ceph
    node node node

    RBD RGW
    ブロックデバイス オブジェクト
    ブロックデバイス
    ブロックデバイス オブジェクト
    S3互換オブジェクト
    アプリ
    アプリ
    pool pool

    View Slide

  6. Cephを構成するデーモン
    ▌Monitor(MON)
    ⚫Cephクラスタに対する全処理の整合性を保つ
    ⚫通常システムに奇数個、通常3つ以上存在
    ▌Manager(MGR)
    ⚫機能拡張のためのモジュールの管理
    ⚫通常システムに1つ存在
    ▌Object Storage Daemon(OSD)
    ⚫データストアを管理
    ⚫OSDへのI/O、OSDの相互生存監視を担当
    6

    View Slide

  7. Object Storage Daemon(OSD)
    ▌Cephがストレージデバイスを管理する単位
    ⚫ OSDをあらわすデータ構造もOSDを管理するデーモン(後述)も両方OSDと呼ぶ
    ▌1つのデバイスに1つ以上のOSDを作れる
    ⚫ HDDは通常1つ、NVMe SSDは通常2以上
    7
    RADOS
    node
    HDD
    node
    NVMe SSD
    OSD OSD OSD

    View Slide

  8. データの均等分散配置(例えばラック間分散)
    8
    rack1
    rack0
    rack1
    rack0
    node0 node1 node2 node3
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    Cephクライアント(RBD, RGW)
    データ CRUSHによるデータの均等分散配置
    Ceph
    管理者によるOSDの均等分散配置

    View Slide

  9. 用語説明
    ▌CRUSHアルゴリズム
    ⚫データのOSDへの分散配置方法を決める
    ⚫各オブジェクトのレプリカを全OSDになるべくランダムに配置
    ▌CRUSH map
    ⚫クラスタを構成するハードウェアの物理的な構成を記述
    ⚫ラックやノード、OSDの関係を示すツリー構造
    ⚫Failure domainを設定可能
    9

    View Slide

  10. CRUSH mapの例
    ▌2rack,2node per 1rack,2osd per 1nodeの例
    10
    node
    OSD OSD
    rack
    node
    OSD OSD
    node
    OSD OSD
    rack
    node
    OSD OSD
    root

    View Slide

  11. Rookとは
    ▌K8sで動くCephのオーケストレータ
    ⚫CassandraやNFSなども管理できる
    ▌CephClusterというCRでクラスタを管理
    ▌MON,MGR,OSDごとにPodが1つ存在(以下はOSD pod)
    11
    ブロックデバイス
    OSD Pod
    OSD

    View Slide

  12. • Host-basedクラスタ
    • ハード構成を直接CRに書く
    • 大規模になると管理が困難
    • PVC-basedクラスタ(サイボウズはこちら)
    • CRに書くのはOSDを作るPVのVolumeClaimTemplates
    • ボリュームの作成/配置はK8sとCSIドライバの責任
    • countフィールドを増やすとOSD(Pod)が増える
    • 規模にかかわらず構築後の拡張は楽
    storage:
    nodes:
    - name: foo
    devices:
    - sdb
    - sdc
    - name: bar

    12
    2種類のRook/Cephクラスタ
    storage:

    count: 3
    volumeClaimTemplates:
    - spec:
    resources:
    requests:
    storage: 10Gi
    storageClassName: my-class

    View Slide

  13. RBDの使い方(1/2)
    13
    apiVersion: ceph.rook.io/v1
    kind: CephBlockPool
    metadata:
    name: ceph-block-pool
    namespace: rook-ceph
    spec:
    replicated: size: 3
    apiVersion: storage.k8s.io/v1
    kind: StorageClass
    metadata:
    name: ceph-block
    provisioner: ceph-ssd.rbd.csi.ceph.com
    parameters:
    clusterID: ceph-ssd
    pool: ceph-ssd-block-pool
    2. 管理者がストレージクラスを定義
    1. 管理者がPoolを定義

    View Slide

  14. RBDの使い方(2/2)
    14
    3. ユーザがPVCを作る
    apiVersion: v1
    kind: PersistentVolume
    metadata:
    name: myclaim
    spec:
    storageClassName: ceph-block
    4. PodからPVCを使う
    apiVersion: v1
    kind: Pod
    metadata:
    name: mypod
    spec:
    containers:
    - name: foo
    image: foo
    volumeMounts:
    - mountPath: "/mnt"
    name: myvolume
    volumes:
    - name: myvolume
    persistentVolumeClaim:
    claimName: myclaim

    View Slide

  15. RGWの使い方(1/2)
    15
    1. 管理者がオブジェクトストレージを作る
    apiVersion: ceph.rook.io/v1
    kind: CephObjectStore
    metadata:
    name: ceph-object-store
    namespace: rook-ceph
    spec:
    dataPool:
    replicated:
    size: 3
    apiVersion: storage.k8s.io/v1
    kind: StorageClass
    metadata:
    name: ceph-bucket
    provisioner: ceph-hdd.ceph.rook.io/bucket
    parameters:
    objectStoreName: ceph-object-store
    objectStoreNamespace: rook-ceph
    2. 管理者がストレージクラスを作る

    View Slide

  16. RGWの使い方(2/2)
    16
    3. ユーザがbucketを作る
    kind: ObjectBucketClaim
    metadata:
    name: test-object-bucket
    namespace: default
    spec:
    generateBucketName: test-object-bucket
    storageClassName: ceph-bucket
    kind: Pod
    metadata:
    name: app-pod
    spec:
    containers:
    - name: foo
    image: bar
    envFrom:
    - configMapRef:
    name: test-object-bucket
    - secretRef:
    name: test-object-bucket
    4. ユーザが使う
    bucketへのアクセス方法が
    下記ConfigMapとSecretsに入っている

    View Slide

  17. サイボウズのインフラ基盤と
    ストレージ基盤
    17

    View Slide

  18. インフラ基盤のハードウェア構成
    ▌2種のサーバを詰めたラックを並べる
    18
    rack
    CS
    SS
    SS
    SS
    rack
    CS
    CS
    CS
    SS
    rack
    CS
    CS
    SS
    SS

    CS
    SS
    • Computing Server
    • 全サービスが使う
    • ストレージはNVMe SSD
    • Storage Server
    • Ceph専用
    • ストレージはHDD

    View Slide

  19. 特徴
    ▌ソフトウェアマルチテナンシー
    ⚫Cephもアプリも同じK8sクラスタ上で動く
    ▌ラック障害耐性
    ⚫運用継続
    ⚫データロスト無し
    19

    View Slide

  20. 必要なストレージ
    ▌高速ローカルブロックストレージ
    ⚫ 顧客データを扱うMySQLなど
    ▌中速&スケーラブルなブロックストレージ
    ⚫ ファイルシステムを前提としたアプリのデータなど
    ▌大容量&スケーラブルなブロックストレージ
    ⚫ メトリクスやログ
    ▌大容量&スケーラブルなオブジェクトストレージ
    ⚫ 添付ファイルなど
    20

    View Slide

  21. ストレージ基盤の構成
    21
    K8sクラスタ
    Rook/CephクラスタA Rook/CephクラスタB
    RGW RBD RBD
    HDD
    SS CS
    SSD
    HDD
    HDD
    SSD
    SSD
    LogicalVolume LogicalVolume
    LogicalVolume
    LogicalVolume LogicalVolume
    LogicalVolume TopoLVMが管理
    ローカル
    ストレージ

    View Slide

  22. 全体構成のイメージ
    22
    K8sクラスタ リモート
    K8sクラスタ
    * 左図と
    同様の構成
    レプリケーション
    Victoria
    Metrics
    & Loki
    Rook/CephクラスタA Rook/CephクラスタB
    Pod Pod Pod
    RGW RBD RBD
    メトリクス
    & ログ
    HDD
    SS
    CS
    SSD
    HDD
    HDD SSD
    SSD
    LogicalVolume LogicalVolume
    LogicalVolume
    LogicalVolume LogicalVolume
    LogicalVolume
    Pod

    View Slide

  23. プロダクション向け
    Rook/Cephクラスタの構成
    23

    View Slide

  24. NVMe SSD Cephクラスタの設定
    ▌OSD用のブロックデバイスは自社製CSIドライバTopoLVMから切り出す
    ⚫ TopoLVMはDynamic provisioningをサポート
    ⚫ OSDの数を増やすときに対応するPVが自動的に作られる
    24
    storage:

    count: 20
    volumeClaimTemplates:
    - spec:
    resources:
    requests:
    storage: 1Ti
    storageClassName: topolvm-provisioner
    CephCluster CRより抜粋

    View Slide

  25. HDD Cephクラスタの設定
    ▌OSD用のブロックデバイスは自社製ツールで自動生成
    ⚫ KubernetesクラスタにSSを組み込むと自動的にHDD用のPVを作成
    ▌管理者はPVのprovisioningを気にしなくてよい
    25
    storage:

    count: 20
    volumeClaimTemplates:
    - spec:
    resources:
    requests:
    storage: 1Ti
    storageClassName: local-storage
    CephCluster CRより抜粋

    View Slide

  26. Cephコマンド実行ツールのdeploy
    ▌Rookが提供するtoolbox Pod
    ⚫ソースのcluster/example/Kubernetes/ceph/toolbox.yamlにある
    ⚫両方のクラスタにdeploy
    ▌使い方
    ⚫kubectl apply –f toolbox.yaml
    ⚫kubectl –n rook-ceph exec rook-ceph-tool-XXX –- ceph status
    ▌使いどころ
    ⚫CRの記述では実現できない一部オペレーション
    ⚫デバッグ
    26

    View Slide

  27. ラック間のデータの均等分散配置
    27
    rack1
    rack0
    rack1
    rack0
    node0 node1 node2 node3
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    Cephクライアント(RBD, RGW)
    データ
    CRUSHによるデータの均等分散配置
    Rook
    RookによるOSD Podの均等分散配置

    View Slide

  28. CRUSHによるデータの均等分散配置
    ▌プールのfailureDomainフィールドを設定
    ⚫CRUSH ruleはRookが自動生成
    28
    apiVersion: ceph.rook.io/v1
    kind: CephBlockPool
    metadata:
    name: ceph-ssd-block-pool
    namespace: ceph-ssd
    spec:
    failureDomain: zone
    replicated: size: 3
    apiVersion: ceph.rook.io/v1
    kind: CephObjectStore
    metadata:
    name: ceph-hdd-object-store
    namespace: ceph-hdd
    spec:
    dataPool:
    failureDomain: zone
    replicated:
    size: 3
    apiVersion: ceph.rook.io/v1
    kind: CephBlockPool
    metadata:
    name: ceph-hdd-block-pool
    namespace: ceph-hdd
    spec:
    failureDomain: zone
    replicated: size: 3
    SSD CephのRBDのpool HDD CephのRBDのpool
    HDD Cephのオブジェクトストア

    View Slide

  29. OSDの均等分散配置
    ▌課題
    ⚫KubernetesのPodはどのノードにスケジュールされるかわからない
    ⚫ OSD Podも例外ではない
    ⚫特定ノードにOSDの配置が偏ると困る
    ▌解決方法
    ⚫K8sのTopologySpreadConstraints(TSC)機能
    ⚫K8sのScheduling profile機能
    29

    View Slide

  30. OSD Podのスケジューリング with TSC
    30
    rack0
    node0
    OSD
    OSD
    node1
    OSD
    OSD
    rack1
    node2
    OSD
    OSD
    node3
    OSD
    新規OSD Pod 1. rack0のOSD数 > rack1のOSD数
    →rack1上のノードにスケジュール
    2. node2のOSD数 > node3のOSD数
    →node3にスケジュール

    View Slide

  31. TSCの設定例
    31
    apiVersion: v1
    kind: Pod
    metadata:
    name: mypod
    spec:
    topologySpreadConstraints:
    - maxSkew: 1
    topologyKey: topology.Kubernetes.io/zone
    labelSelector:

    ドメイン間で許容されるPod数の差
    Pod数の均衡をすべきドメイン
    対象となるPodを選択

    View Slide

  32. 課題: TSCとStatefulアプリの相性が悪い
    ▌システムの運用中にハード構成は大きく変わりうる
    ⚫ ラック/ノード/デバイスの追加/削除/故障
    ▌ローカルストレージを使うPodは別ノードに移動できない
    ▌デフォルトではmaxSkewより大きな差があるとOSD Podが増やせない
    32

    View Slide

  33. 問題になるケースの例
    33
    node0 node1
    disk0
    disk1
    disk2
    disk0
    disk1
    disk2
    node0 node1
    disk0
    disk1
    disk2
    disk0
    disk1
    disk2
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    OSD
    時間経過
    node0 node1
    disk0
    disk1
    disk2
    disk0
    disk1
    disk2
    node2
    disk0
    disk1
    disk2
    OSD
    Node2を追加
    node0 node1
    disk0
    disk1
    disk2
    disk0
    disk1
    disk2
    node2
    disk0
    disk1
    disk2
    OSD
    このディスク用のOSDは
    デフォルトではTSCの
    制約により作れない
    追加ディスク用
    OSDの作成
    OSD
    OSD

    View Slide

  34. 対策: TSCの制約の緩和
    ▌TSCのwhenUnsatisfiableフィールドの変更
    ⚫dontSchedule(デフォルト): 制約を満たせる時のみスケジュール
    ⚫scheduleAnyway: 制約を満たせなくてもスケジュール
    ⚫ Podの分散具合についてはスケジューラのスコアに影響
    ▌参考: maxSkewの値を2以上にする対策は困難
    ⚫小さすぎる: 場合によっては結局OSD Podが作れない
    ⚫大きすぎる: 設定する意味がない
    34

    View Slide

  35. さらなる課題
    ▌TSCのwhenUnsatisfiableフィールドの変更
    ⚫dontSchedule(デフォルト): 制約を満たせる時のみスケジュール
    ⚫scheduleAnyway: 制約を満たせなくてもスケジュール
    ⚫ Podの分散具合についてはスケジューラのスコアに影響
    35
    ノードのスコアリングにおける
    Podの分散具合のweightがほとんどゼロなので、
    事実上無視される

    View Slide

  36. 解決方法: スケジューラの設定変更
    ▌scheduling profile機能を使用(k8s v1.18~)
    ⚫アプリごとにスケジューラの設定をprofileとして作れる
    ▌Profileごとにpodの分散具合のweightを高められる
    ▌サイボウズではデフォルトスケジューラの設定を変更
    ⚫他のアプリでもTSCは有用
    36

    View Slide

  37. Default scheduling profileの変更
    37
    profiles:
    - schedulerName: default-scheduler
    plugins:
    score:

    enabled:
    - name: PodTopologySpread
    weight: 500
    pluginConfig:
    - name: PodTopologySpread
    args:
    defaultConstraints:
    - maxSkew: 1
    topologyKey: topology.kubernetes.io/zone
    whenUnsatisfiable: ScheduleAnyway
    weightを大きくする
    デフォルトTSC
    ラック間でPod分散配置
    * サイボウズのK8sクラスタでは
    zoneがrackに対応

    View Slide

  38. CephClusterのCRにOSD Pod用TSC設定
    ▌rack間でOSDを均等分散+host間でも均等分散
    38
    storage:

    placement:
    topologySpreadConstraints:
    - maxSkew: 1
    topologyKey: topology.kubernetes.io/zone
    whenUnsatisfiable: ScheduleAnyway
    labelSelector:
    matchExpressions:
    - key: app
    operator: In
    values:
    - rook-ceph-osd
    - rook-ceph-osd-prepare


    - maxSkew: 1
    topologyKey: kubernetes.io/hostname
    whenUnsatisfiable: ScheduleAnyway
    labelSelector:
    matchExpressions:
    - key: app
    operator: In
    values:
    - rook-ceph-osd
    - rook-ceph-osd-prepare

    View Slide

  39. 現状と今後
    39

    View Slide

  40. 最終的な全体構成のイメージ(再載)
    40
    K8sクラスタ リモート
    K8sクラスタ
    * 左図と
    同様の構成
    レプリケーション
    Victoria
    Metrics
    & Loki
    Rook/CephクラスタA Rook/CephクラスタB
    Pod Pod Pod
    RGW RBD RBD
    メトリクス
    & ログ
    HDD
    SS
    CS
    SSD
    HDD
    HDD SSD
    SSD
    LogicalVolume LogicalVolume
    LogicalVolume
    LogicalVolume LogicalVolume
    LogicalVolume
    Pod

    View Slide

  41. 進捗
    ▌基本的な機能検証は完了
    ⚫既に説明した諸機能
    ⚫OSD破壊からの復旧
    ⚫MON quorumの回復
    ▌インフラ基盤の監視、ログのストレージとして使用中
    ▌ユーザデータは性能を気にしないものなら置いていい
    41

    View Slide

  42. 現状の構成
    42
    K8sクラスタ
    リモート
    レプリケーション
    Victoria
    Metrics
    & Loki
    Rook/CephクラスタA Rook/CephクラスタB
    Pod Pod Pod
    RGW RBD RBD
    メトリクス
    & ログ
    HDD
    SS CS
    SSD
    LogicalVolume LogicalVolume
    LogicalVolume
    LogicalVolume LogicalVolume
    LogicalVolume
    Pod
    現行インフラ リモート
    K8sクラスタ
    * 左図と
    同様の構成

    View Slide

  43. 基本的な運用はとにかく楽
    ▌クラスタの作成: CephCluster CRをapplyするだけ
    ▌クラスタの拡張: 前述のcountフィールドの値を増やすだけ
    1. countフィールド値の変化をRookが検知、OSD用のPVCを作る
    2. 上記ボリューム上にOSDを作成してクラスタに組み込む
    ▌故障したOSDの退役: ほぼ自動化するジョブあり
    ▌ユーザはインフラがCephかどうかは気にしなくていい
    ⚫ 単に通常通りストレージクラスを指定してPVCを作るだけ
    43

    View Slide

  44. 今後
    1. 性能検証&可用性を高める
    2. 追加構成
    ⚫リモートレプリケーション
    ⚫スナップショット、バックアップ/リストア
    ⚫RGWの使用方法をKubernetes公式のCOSIに移行
    ⚫ 現在は事実上Rook独自のインタフェース
    3. 全データを(徐々に)移行
    44

    View Slide

  45. 参考
    ▌サイボウズのRook関連のマニフェスト
    ⚫ https://github.com/cybozu-go/neco-apps/tree/main/rook
    ▌Production-grade Deployment of PVC-based Rook/Ceph Cluster
    ⚫ https://blog.kintone.io/entry/2020/09/18/175030
    ▌賢く「散らす」ためのTopology Spread Constraints
    ⚫ https://speakerdeck.com/ytaka23/kubernetes-meetup-tokyo-25th
    ▌Scheduling Profileが実現するPod配置戦略の最前線
    ⚫ https://speakerdeck.com/ytaka23/infra-study-meetup-2nd
    ▌Capacity-aware Dynamic Volume Provisioning For LVM Local Storage
    ⚫ https://static.sched.com/hosted_files/kccnceu20/a4/kubecon-eu2020_topolvm.pdf
    45

    View Slide

  46. 46
    Thank you! Any question?

    View Slide
