データ冗長化のしくみ RAID ~冗長性が無いRAID0編~
Search
Satoru Takeuchi
PRO
June 07, 2024
Technology
2
84
データ冗長化のしくみ RAID ~冗長性が無いRAID0編~
以下動画のテキストです。
https://youtu.be/RzELZcEAODE
Satoru Takeuchi
PRO
June 07, 2024
Tweet
Share
More Decks by Satoru Takeuchi
See All by Satoru Takeuchi
シェルのジョブ
sat
PRO
1
11
常駐サービスを実現するデーモンプロセス
sat
PRO
0
11
絶対殺すSIGKILLシグナルと絶対死なないプロセス
sat
PRO
3
74
シェルのセッション
sat
PRO
2
29
RubyでKubernetesプログラミング
sat
PRO
4
180
プロセスの生成 exec編
sat
PRO
1
38
プロセスの生成 fork&exec編
sat
PRO
0
33
プロセスの生成 コピーオンライトを使ったfork編
sat
PRO
0
32
プロセスの生成 fork編
sat
PRO
0
36
Other Decks in Technology
See All in Technology
(機械学習システムでも) SLO から始める信頼性構築 - ゆる SRE#9 2025/02/21
daigo0927
0
160
深層学習と古典的画像アルゴリズムを組み合わせた類似画像検索内製化
shutotakahashi
0
150
関東Kaggler会LT: 人狼コンペとLLM量子化について
nejumi
3
620
Moved to https://speakerdeck.com/toshihue/presales-engineer-career-bridging-tech-biz-ja
toshihue
2
770
The Future of SEO: The Impact of AI on Search
badams
0
220
偶然 × 行動で人生の可能性を広げよう / Serendipity × Action: Discover Your Possibilities
ar_tama
1
1.2k
Raycast AI APIを使ってちょっと便利な拡張機能を作ってみた / created-a-handy-extension-using-the-raycast-ai-api
kawamataryo
0
110
CZII - CryoET Object Identification 参加振り返り・解法共有
tattaka
0
390
リーダブルテストコード 〜メンテナンスしやすい テストコードを作成する方法を考える〜 #DevSumi #DevSumiB / Readable test code
nihonbuson
11
7.4k
依存パッケージの更新はコツコツが勝つコツ! / phpcon_nagoya2025
blue_goheimochi
3
150
急成長する企業で作った、エンジニアが輝ける制度/ 20250214 Rinto Ikenoue
shift_evolve
3
1.3k
Nekko Cloud、 これまでとこれから ~学生サークルが作る、 小さなクラウド
logica0419
2
1k
Featured
See All Featured
Fight the Zombie Pattern Library - RWD Summit 2016
marcelosomers
233
17k
Writing Fast Ruby
sferik
628
61k
Creating an realtime collaboration tool: Agile Flush - .NET Oxford
marcduiker
27
1.9k
Visualizing Your Data: Incorporating Mongo into Loggly Infrastructure
mongodb
45
9.4k
Why Our Code Smells
bkeepers
PRO
336
57k
[Rails World 2023 - Day 1 Closing Keynote] - The Magic of Rails
eileencodes
33
2.1k
Six Lessons from altMBA
skipperchong
27
3.6k
Making the Leap to Tech Lead
cromwellryan
133
9.1k
Evolution of real-time – Irina Nazarova, EuRuKo, 2024
irinanazarova
6
550
A designer walks into a library…
pauljervisheath
205
24k
Designing Dashboards & Data Visualisations in Web Apps
destraynor
231
53k
Designing for humans not robots
tammielis
250
25k
Transcript

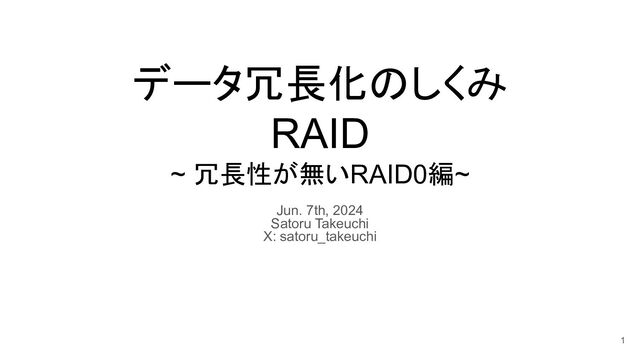

データ冗長化のしくみ RAID ~ 冗長性が無いRAID0編~ Jun. 7th, 2024 Satoru Takeuchi X:
satoru_takeuchi 1
はなすこと • RAIDの一種と言われたり「いや違う」と言われたりするRAID0の説明 • 何が嬉しいのか • なぜRAIDじゃないと言われることがあるのか • 注: RAIDはLinux
RAIDで実現しているものとします 2
RAID0 • 複数のディスクを束ねることによって高速なデバイスを構築する技術 • デバイスへのアクセスを複数台のディスクへの並列アクセスによって実現できるの で高速 3
RAID0のデータ配置方法 • RAID0デバイス上のデータは所定の長さのチャンクに区切る • チャンクは複数のディスクに順番に配置される • 例) 2台のディスクsda,sdbから構成したRAID0デバイスdm-0 4 dm-0
sda sdb A B C D A C B D
データアクセス方法 • シーケンシャル書き込みを例に説明 • 仮定 ◦ ディスクsda,sdbからRAID0デバイスdm-0を構成している ◦ チャンクサイズは100MiB ◦
ディスクのシーケンシャル書き込み速度は 100MiB/s • やること: 400MiBのデータをdm-0に書き込む ◦ sdaに直接書き込む場合は、完了まで 4秒(=400/4)かかる ◦ dm-0への書き込みの場合は 4秒より短くなるのだろうか ? 5
初期状態 • メモリの中にデータA,B,C,Dがある • それぞれサイズはチャンクサイズと同じ100MiB • A,B,C,Dをdm-0にシーケンシャルに書き込む 6 dm-0 sda
sdb メモリ A B C D 0~ 100MiB~ 200MiB~ 300MiB~ 0~ 100MiB~ 0~ 100MiB~
前半 1. dm-0のドライバがsdaにAを書き込むよう指示 2. dm-0のドライバがsdbにBを書き込むよう指示 3. dm-0のドライバがA,Bの書き込み完了を待つ 7 dm-0 sda
sdb メモリ A B C D 0~ 100MiB~ 200MiB~ 300MiB~ 0~ 100MiB~ 0~ 100MiB~
前半 1. dm-0のドライバがsdaにAを書き込むよう指示 2. dm-0のドライバがsdbにBを書き込むよう指示 3. dm-0のドライバがA,Bの書き込み完了を待つ 8 dm-0 sda
sdb メモリ A B C D 0~ 100MiB~ 200MiB~ 300MiB~ 0~ 100MiB~ 0~ 100MiB~ ここは一瞬で終わる
前半 1. dm-0のドライバがsdaにAを書き込むよう指示 2. dm-0のドライバがsdbにBを書き込むよう指示 3. dm-0のドライバがA,Bの書き込み完了を待つ 9 dm-0 sda
sdb メモリ A B C D 0~ A 100MiB~ B 200MiB~ 300MiB~ 0~ A 100MiB~ 0~ B 100MiB~ ここは1秒かかる。 100MiB/sのsda,sdbにそれぞれ 100MiBを書き込むため
後半 1. dm-0のドライバがsdaにCを書き込むよう指示 2. dm-0のドライバがsdbにDを書き込むよう指示 3. dm-0のドライバがC,Dの書き込み完了を待つ 10 dm-0 sda
sdb メモリ A B C D 0~ A 100MiB~ B 200MiB~ 300MiB~ 0~ A 100MiB~ 0~ B 100MiB~
後半 1. dm-0のドライバがsdaにCを書き込むよう指示 2. dm-0のドライバがsdbにDを書き込むよう指示 3. dm-0のドライバがC,Dの書き込み完了を待つ 11 dm-0 sda
sdb メモリ A B C D 0~ A 100MiB~ B 200MiB~ 300MiB~ 0~ A 100MiB~ 0~ B 100MiB~ ここは一瞬で終わる
後半 1. dm-0のドライバがsdaにCを書き込むよう指示 2. dm-0のドライバがsdbにDを書き込むよう指示 3. dm-0のドライバがC,Dの書き込み完了を待つ 12 dm-0 sda
sdb メモリ A B C D 0~ A 100MiB~ B 200MiB~ C 300MiB~ D 0~ A 100MiB~ C 0~ B 100MiB~ D ここは1秒かかる。 100MiB/sのsda,sdbにそれぞれ 100MiBを書き込むため
結果 • 合計所要時間は2秒程度 • 単一ディスクの場合(4秒)に比べて2倍高速になった • 説明は省略するが、シーケンシャル読み出し、ランダム読み書きともに2倍程度高 速化できることがある • RAID0を構成するデバイスの数を増やせば、さらに高速化
◦ 📝: ドライバによるI/O発行処理に時間がかかるようになってくるなどの事情でディスク数に応じて線 形に速度向上…とはいかない 13
RAID0の弱点 • n台のディスクのうち1台でも壊れたらデータを失うので、RAID0を構成するディスク 数が増えれば増えるほどデータを失うリスクは高まる • RAIDは”Redundant Arrays of Inexpensive Disks”の略なのに冗長性
(redundancy)が無い! • なので「RAID0はRAIDではない」と言われることも 14
📝ベンチマーク記事で愛されるRAID0 • 新型のディスクが出るたびに「RAIDを組んだときの性能は云々」と書かれているも のはRAID0のことがよくある • RAID0はディスク単品を大幅に上回る性能が出て見栄えがするからかも ◦ 例: 「3GiB/sのディスクを4枚束ねて10GiB/s以上を達成!」 •
RAIDは高速化技術ではなく、あくまで冗長化技術なことに注意 15
まとめ • RAID0は複数のディスクを束ねて高速なデバイスを構築する技術 • Redundancy(冗長性)は無い 16
