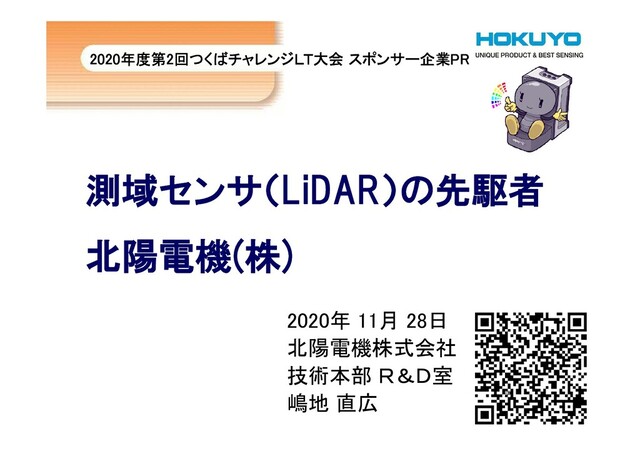

  1. 2020年度第2回つくばチャレンジLT大会 スポンサー企業PR
    測域センサ(LiDAR)の先駆者
    北陽電機(株)
    2020年 11月 28日
    北陽電機株式会社
    技術本部 R&D室
    嶋地 直広

    View Slide

  2. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    本日のAgenda
    ◎ 北陽電機って、どんな会社?
    ◎ 測域センサって、どんなセンサ?
    ◎ どんな技術者がいるの?
    ◎ 他にどんな職種があるの?
    ◎ センサ屋が中之島チャレンジ?

    View Slide

  3. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    サービスロボット用の
    測域センサを開発
    測域センサ URG (アージ) 2004年
    URG-04LX
    1/28 に小型軽量化 従来の産業用
    測域センサ(欧州製)
    それを世界で初めて
    量産化!

    View Slide

  4. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    測域センサ
    ロボット周辺の
    形状データを測る
    スキャン型の
    レーザー距離計
    ちなみに
    TOFカメラ
    RGBDカメラ
    LiDAR
    大気の計測
    雲の粒子
    エアロゾル
    スキャン型の
    レーザー距離計

    View Slide

  5. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    スペック
    価格
    URG
    4m 240°
    UBG
    5m180°
    UTM
    30m 270°
    20m 270°
    UST
    10m 270°
    UST
    測域センサ 「アージ」 のラインアップ
    高精度UXM
    80m 190°
    3D
    YVT
    35m 210°/ 40°
    Safety
    UAM
    20m 270°
    https://www.hokuyo-aut.co.jp/
    受 賞 暦
    ・ 計測自動制御学会SI部門 技術業績賞(2012年)
    ・ 日本機械学会 技術賞(2008年)
    ・ ROBOMECH 技術業績賞(2007年)
    ・ 第1回 今年のロボット大賞 優秀賞(2006年)
    ・ RSJ 実用化技術賞(2006年)
    ・ 第2回 モノづくり部品大賞(2005年)
    30m 270°
    UST
    UXM
    40m 190°

    View Slide

  6. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    北陽電機の商品 2019年度
    光センサ
    カウンタ
    測域センサ
    26億
    4億
    6億
    56億
    2億
    自動ドア
    光通信機
    (空間光データ伝送) 売上 94億円

    View Slide

  7. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    会社概要
    北陽電機株式会社
    創立(大阪) 1946年 (創立74年)
    2019年度の売上 約94億円
    従業員数 240名
    所在地 本 社: 大阪市西区
    工 場: 豊中事業所
    営業拠点: 全国~5 海外~3
    代理店: 40社
    事業内容 測域センサ、光通信機、電子機器の
    企画、開発、設計、製造、販売

    View Slide

  8. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    本日のAgenda
    ◎ 北陽電機って、どんな会社?
    ◎ 測域センサって、どんなセンサ?
    ◎ どんな技術者がいるの?
    ◎ 他にどんな職種があるの?
    ◎ センサ屋が中之島チャレンジ?

    View Slide

  9. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    制御回路
    バンドパスフィルタ
    受光ミラー
    投光ミラー
    投光レンズ
    半導体レーザー
    スキャナー
    受光レンズ
    中空スピンドルモータ
    投光光軸
    受光光軸
    代表的な光学スキャナの構造
    Simple-URG
    光 センシング
    受光・信号処理・距離演算・補正
    モーター制御
    小さなロボット?

    View Slide

  10. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    レーザーを照射
    検出物体
    距 離
    反射光が返ってくるまでの飛行時間を測定すれば、物体
    までの距離を求めることができます。
    この装置を光波距離計と呼びます。
    反射光をキャッチ
    距離 = 時間 x 速さ
    Time of Flight
    測域センサの基本原理

    View Slide

  11. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    レーザーを照射してから
    反射光が返ってくるまでの時間
    TOFの時間計測
    → 光速は、とんでもなく速い!
    1秒間に、30万km、 地球7.5周
    計測は、3cm/0.1ns 以下

    View Slide

  12. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    本日のAgenda
    ◎ 北陽電機って、どんな会社?
    ◎ 測域センサって、どんなセンサ?
    ◎ どんな技術者がいるの?
    ◎ 他にどんな職種があるの?
    ◎ センサ屋が中之島チャレンジ?

    View Slide

  13. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    制御回路
    バンドパスフィルタ
    原点検出導光板
    受光ミラー
    投光ミラー
    投光レンズ
    上蓋
    レーザ
    スキャナー
    受光レンズ
    中空スピンドルモータ
    投光光軸
    受光光軸
    光学設計技術者
    精密メカ設計技術者
    技術系社員の将来ビジョン
    発明・特許取得
    社会人Dr.取得
    高周波回路技術者
    組込みソフト技術者
    システム技術者
    FPGA設計技術者

    View Slide

  14. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    本日のAgenda
    ◎ 北陽電機って、どんな会社?
    ◎ 測域センサって、どんなセンサ?
    ◎ どんな技術者がいるの?
    ◎ 他にどんな職種があるの?
    ◎ センサ屋が中之島チャレンジ?

    View Slide

  15. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    オリジナル ブランド を持つメーカー
    市場
    調査
    企画
    研究
    開発
    製品
    設計
    製造
    技術
    営業
    外注 外注 外注
    大手のメーカーは開発実務の多くを外部に委託
    全て自社で行っているので
    北陽電機には様々な職種が存在します

    View Slide

  16. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    本日のAgenda
    ◎ 北陽電機って、どんな会社?
    ◎ 測域センサって、どんなセンサ?
    ◎ どんな技術者がいるの?
    ◎ 他にどんな職種があるの?
    ◎ センサ屋が中之島チャレンジ?

    View Slide

  17. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    中之島チャレンジに参戦! 2019年~

    View Slide

  18. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    ・ 参加目的はロボットの開発だけではありません
    ・ 測域センサのユーザー目線による新しい発想で
    新製品のアイデアが生まれる
    ・ 所属や専門分野が異なるチームメンバーが
    共通の目標に向けて協力し、互いの知見を
    広げてスキルアップできる
    ・ 社外のメンバーと積極的に交流、いろんな刺激
    を受けて自身の成長を促進させる
    ・ 楽しく取り組む!
    チーム コンセプト

    View Slide

  19. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    【開催日程】2021年2月8日(月)~10日(水)
    【内容】 ◎機構設計者志望コース
    ◎電子回路技術者志望コース
    ◎ソフト技術者志望コース
    【会場】 北陽電機 豊中事業所(大阪府豊中市)
    【応募方法】マイナビ2022からエントリー受付中
    https://job.mynavi.jp/22/pc/search/corp88860/is.html
    【インターンシップ説明会】
    日時: 2020年12月16日(水) 14:00~15:00
    場所: ZOOM開催
    インターンシップ

    View Slide

  20. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    本日のAgenda
    北陽電機(株) まとめ
    ◎ 16年前にサービスロボット用の測域センサを
    開発・量産化しました → 誰でも買える!
    ◎ 光の伝搬時間を計測 → 0.1ns 以下
    ◎ 測域センサは小さくて超高速な精密ロボット
    ◎ いろんな専門技術者を目指せる環境があります
    ◎ 本業とは別に、中之島チャレンジに取り組んで
    います
    ◎ インターンシップを案内しました

    View Slide

  21. © 2012 HOKUYO AUTOMATIC CO.,LTD All Rights Reserved.
    豊中事業所 (大阪府豊中市)
    本社 (大阪市西区)
    ご清聴ありがとうございました。
    北陽電機株式会社
