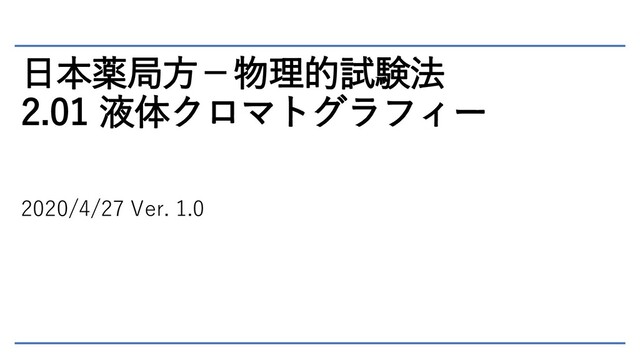

日本薬局方-物理的試験法 2.01 液体クロマトグラフィー 2020/4/27 Ver. 1.0
日本薬局方の記述順 1.化学的試験法 2.物理的試験法 3.粉体物性測定法 4.生物学的試験法 化学的試験法で物理的試験法を後方参照している 5.生薬試験法 6.製剤試験法 7.容器・包装材料試験法 8.標準品等
物理的試験法を読まないと化学的試験法がわからない
2. 物理的試験法 大きく分けると3つ • クロマトグラフィー • 分光学的試験法 • その他
クロマトグラフィーの種類 クロマトグラフィーとして登録されている試験法は4つ 2.01 液体クロマトグラフィー 2.02 ガスクロマトグラフィー 2.03 薄層クロマトグラフィー 2.04 タンパク質のアミノ酸分析法
2.01 液体クロマトグラフィー 溶液中の物質を分離し、測定する機械のこと • 移動相(液体)と共に試験する液を流す • 固定相(固体)で物質を分離する • 検出器で分離した物質を検出する
HPLC High Performance Liquid Chromatographyのこと 古典的なクロマトグラフィー HPLC(高圧で移動相を流す)
移動相 検体を一部に含み、固定相内を移動する液体のこと • 普通は有機溶媒を使う • 場合によってはグラジエントを用いる メタノール・アセトニトリル・ヘキサン・BHTなどが一般的 グラジエント(Gradient): 移動相Aから移動相Bに徐々に入れ替わっていくような移動相のこと
固定相 表面に化学処理した、多孔質な物質のこと • シリカゲルや合成樹脂などの粒子を用いる • ステンレス管に粒子を詰め*、移動相を通す • 分子の大きさ・極性により、移動速度が変わる 移動速度の差で移動相内の物質を分離する *これをカラムと呼ぶ
移動相と固定相の選択 日局記載の医薬品には、移動相と固定相の指定がある 例)アセトアミノフェン カラム:内径約4 mm,長さ約15 cmのステンレス管に5μmの液体クロマトグラ フィー用オクタデシルシリル化シリカゲルを充塡する. カラム温度:40℃付近の一定温度 移動相:pH 4.7の0.05
mol/Lリン酸二水素カリウム試液/メタノール混液(4:1) カラムの温度は一定に保つことが多い
検出器 分離した物質の量を測定する計器のこと • 紫外吸光光度計 • 可視吸光光度計 • 蛍光光度計 • 示差屈折計
• 電気化学検出器 • 化学発光検出器 • 電気伝導度検出器 • 質量分析計 たくさんあるが、紫外吸光光度計が最も一般的だと思われる *液クロの原理から外れるので、ここでは解説しません。いずれ勉強します
物質量の計算 分離した物質の量は、内標準法 / 絶対検量線法で計算する 内標準法 絶対検量線法 内標準物質を試料とともに流し、標準物質と 調べたい物質の検出値の比から量を計算する 既知の濃度の調べたい物質の検出値から検量 線を作成し、検量線から計算する
液体クロマトグラフィーの出力 横軸に保持時間、縦軸に信号の強さ Zapata et al. (2000) Marine Ecology Progress Series
保持時間(Retention Time、RT) カラムに投入して、出てくるまでの時間 • 物質により、RTは異なる • RTの比から物質を特定することがある
ピークの測定 物質に対応した、山形のピークが得られる ピーク高さ測定法 ピーク面積測定法 ピークの頂点の高さを測定値とする ピークの面積を測定値とする 普通は面積を自動計算して得る
システム適合性 試験のシステムが適切な性能で稼働することを確認すること 検出の確認 システムの性能 システムの再現性 対象となる物質を検出できること 対象となる物質を分離できること 対象となる物質を6度連続で測定し、 相対標準偏差が小さいこと の3点を確認する
用語 液体クロマトグラフィーの用語として以下が記載されている • SN比(Signal-Noise Ratio) • シンメトリー係数 • 相対標準偏差 •
ピークの完全分離 • ピークバレー比 • 分離係数 • 分離度 • 理論段数
SN比 ノイズに対する対象物質のピークの高さの比 = 2 ℎ • シグナルを2倍にするのが特殊 • ノイズはピーク幅の20倍から取る
シンメトリー係数 ピークの左右対称性を示す数値 = 0.05ℎ 2 • 左右対称なら1 • 大きいほど左に偏っている •
小さいほど右に偏っている
相対標準偏差 標準偏差を平均値で割って100をかけたもの = 100 ത × σ =1 − ത
2 − 1 • 赤線の二乗和が分散 *n-1で割るのは、母標準偏差の推定のため • 分散を検体数で割り、平方根 を取ったものが標準偏差
分離係数 2つのピークの保持時間(RT)の比のこと = 2 − 0 1 − 0 •
分子の大きさ・極性の差を表す
分離度 保持時間(RT)とピーク幅の関係のこと = 1.18 × 2 − 1 0.5ℎ1 −
0.5ℎ2 • ピークが分離していると大きい • ピークが分離していないと小さい • 分離度が1.5以上の時を完全分離とする *1.18はピーク幅を4σとしたとき、W0.5hが2.354σになることから来る https://www.an.shimadzu.co.jp/hplc/support/lib/lctalk/81/81intro.htm
ピークバレー比 完全分離していないときのピークの分離の指標 = • 分離がよいと大きい • 分離が悪いと小さい
理論段数 ピークの幅の度合いを示すもの • tR が大きいほど幅が広くなる • 大きいほど幅がせまい • 小さいほど幅が広い =
5.54 × 2 0.5ℎ 2 *5.54はピーク幅を4σとしたとき、W0.5hが2.354σになることから来る https://www.an.shimadzu.co.jp/hplc/support/lib/lctalk/85/85intro.htm
