株 式 会 社 パ ラ ダ イ ム 機
械 設 備 第 9 章 換 気 設 備 と は

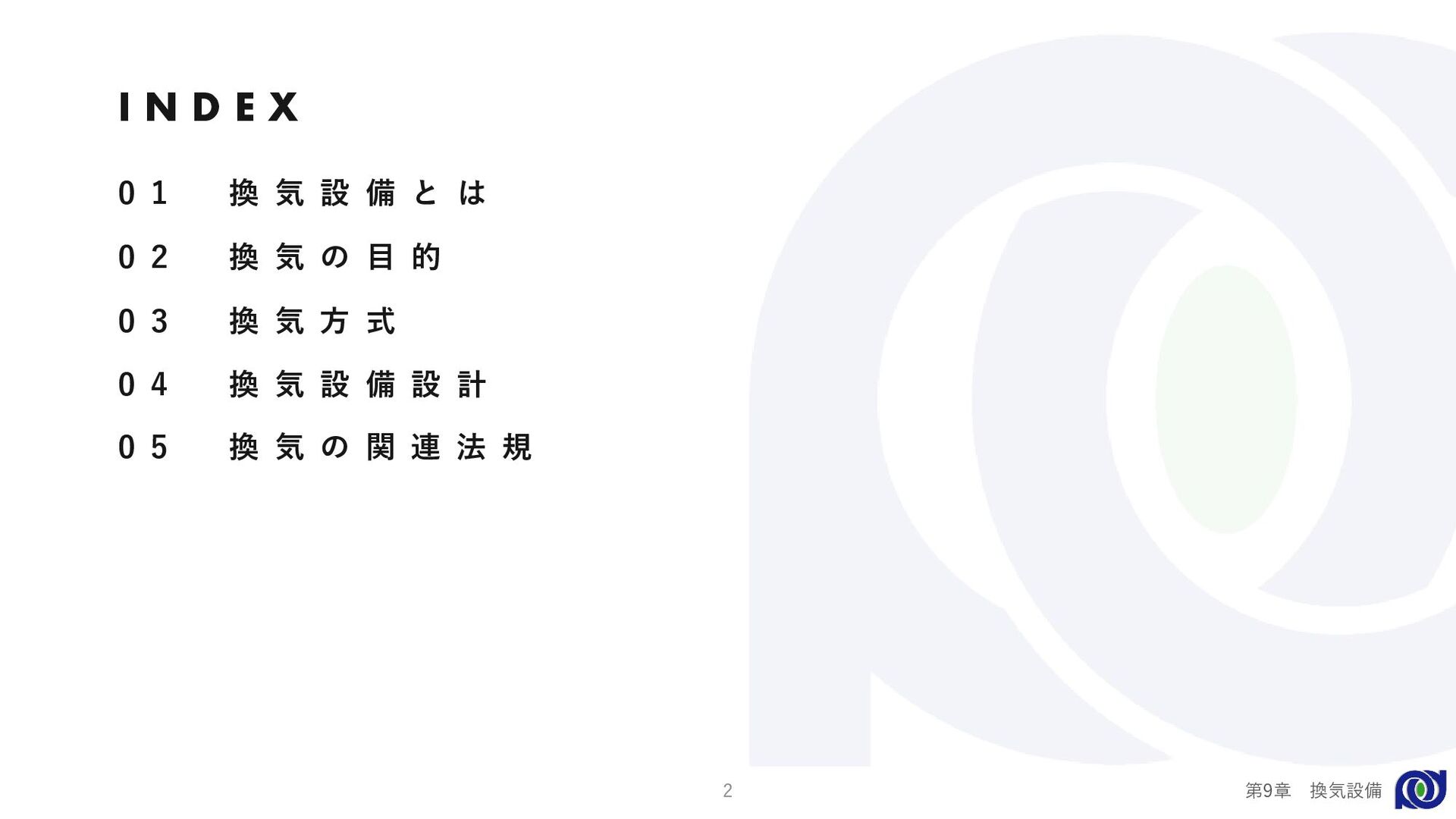

INDEX 第 章 換気設備 9 2 0 1 換 気
設 備 と は I N D E X 0 2 換 気 の 目 的 0 3 換 気 方 式 0 4 換 気 設 備 設 計 0 5 換 気 の 関 連 法 規

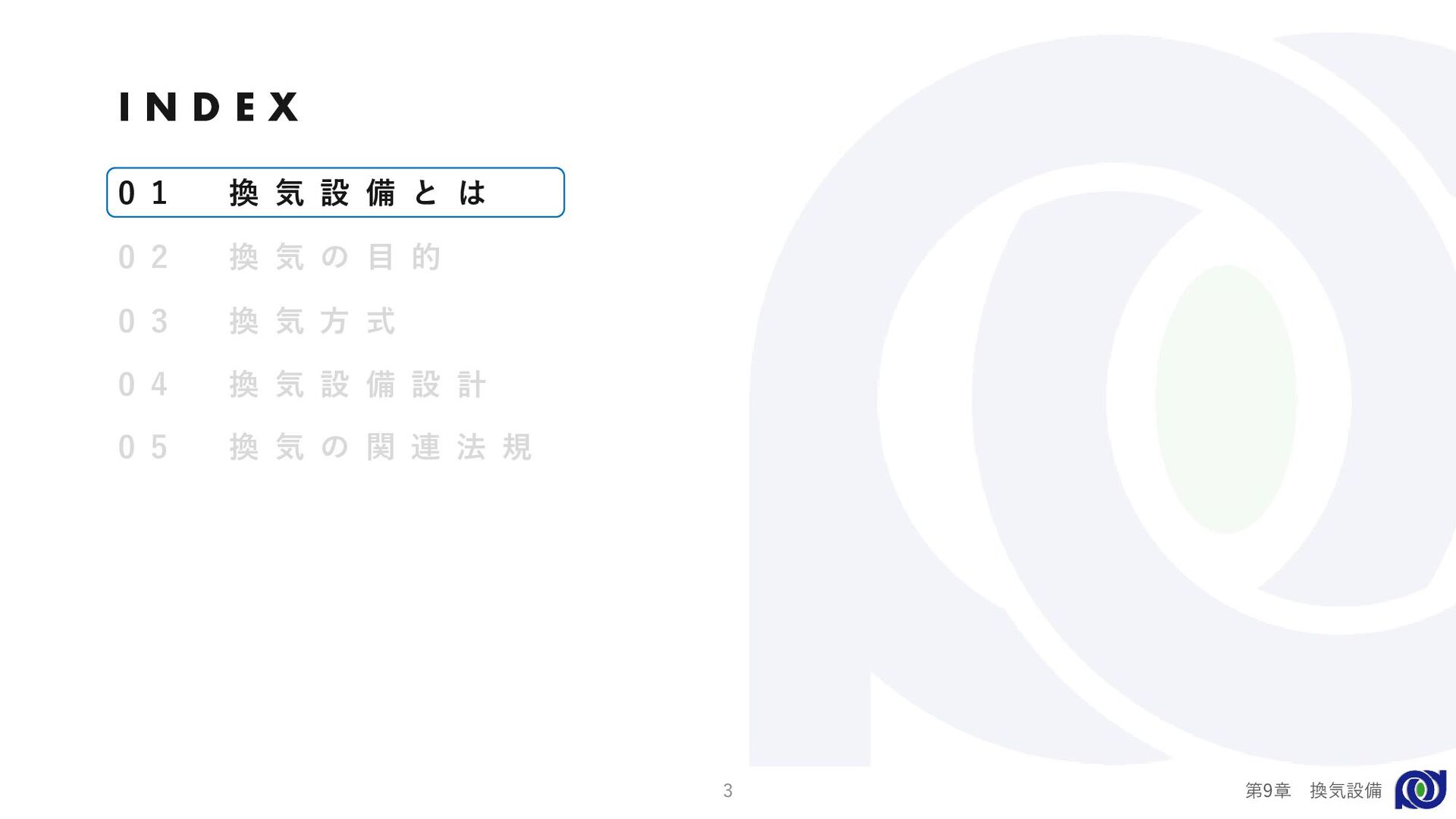

INDEX 第 章 換気設備 9 3 0 1 換 気
設 備 と は I N D E X 0 2 換 気 の 目 的 0 3 換 気 方 式 0 4 換 気 設 備 設 計 0 5 換 気 の 関 連 法 規

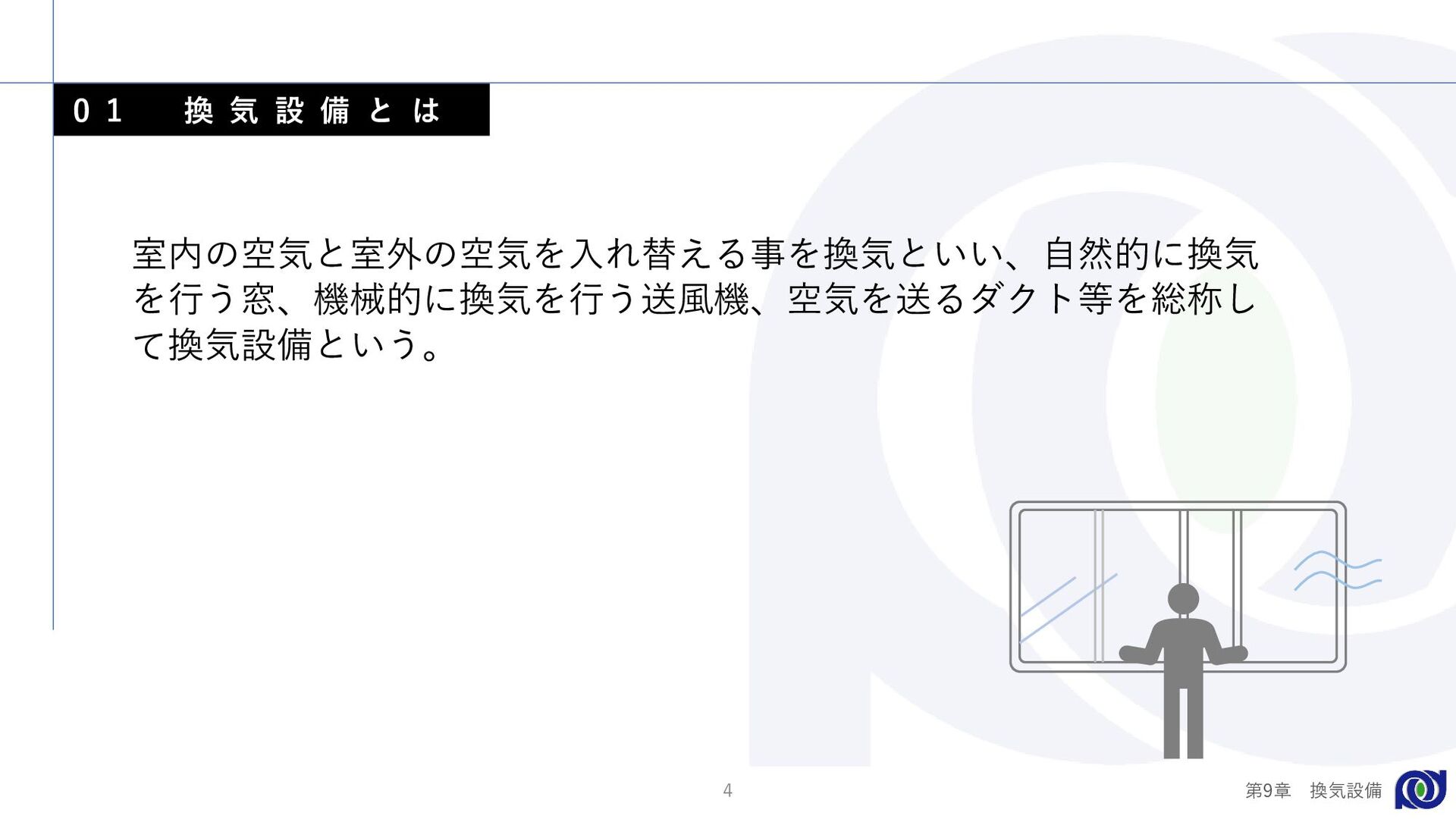

室内の空気と室外の空気を入れ替える事を換気といい、自然的に換気 を行う窓、機械的に換気を行う送風機、空気を送るダクト等を総称し て換気設備という。 0 1 換 気 設 備 と
は 4 第 章 換気設備 9

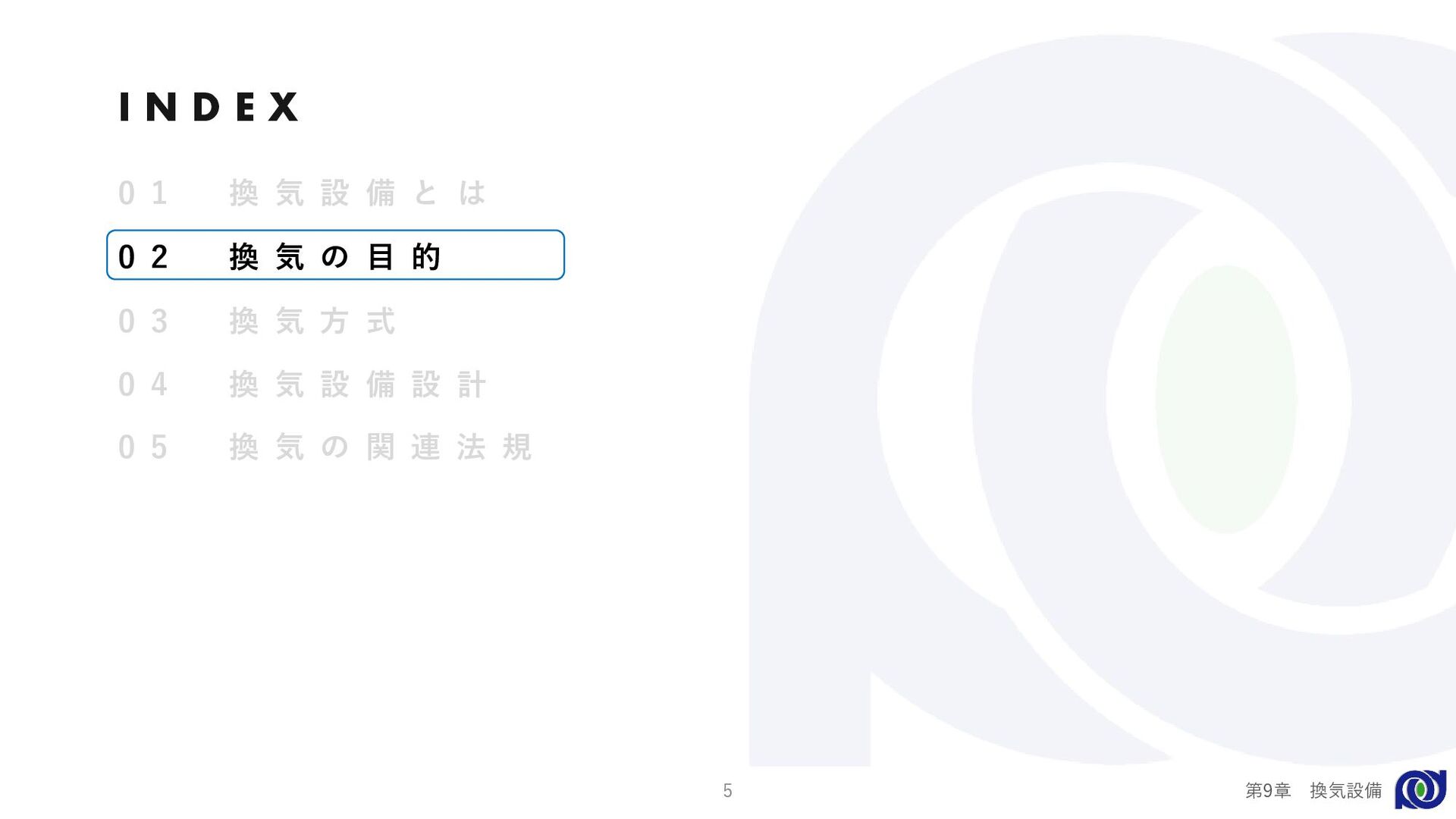

INDEX 第 章 換気設備 9 5 0 1 換 気
設 備 と は I N D E X 0 2 換 気 の 目 的 0 3 換 気 方 式 0 4 換 気 設 備 設 計 0 5 換 気 の 関 連 法 規

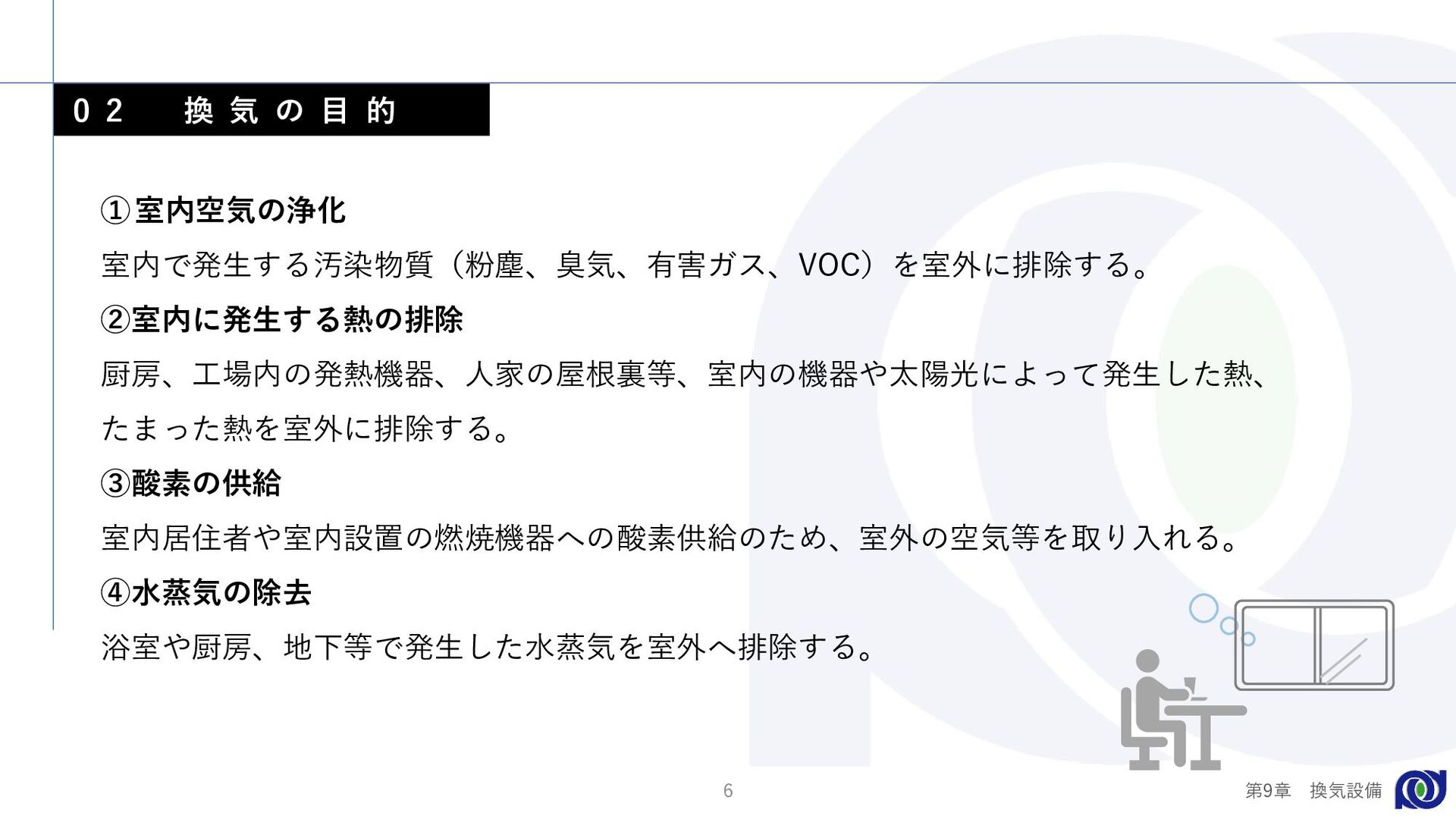

①室内空気の浄化 室内で発生する汚染物質(粉塵、臭気、有害ガス、VOC)を室外に排除する。 ②室内に発生する熱の排除 厨房、工場内の発熱機器、人家の屋根裏等、室内の機器や太陽光によって発生した熱、 たまった熱を室外に排除する。 ③酸素の供給 室内居住者や室内設置の燃焼機器への酸素供給のため、室外の空気等を取り入れる。 ④水蒸気の除去 浴室や厨房、地下等で発生した水蒸気を室外へ排除する。 0
2 換 気 の 目 的 6 第 章 換気設備 9

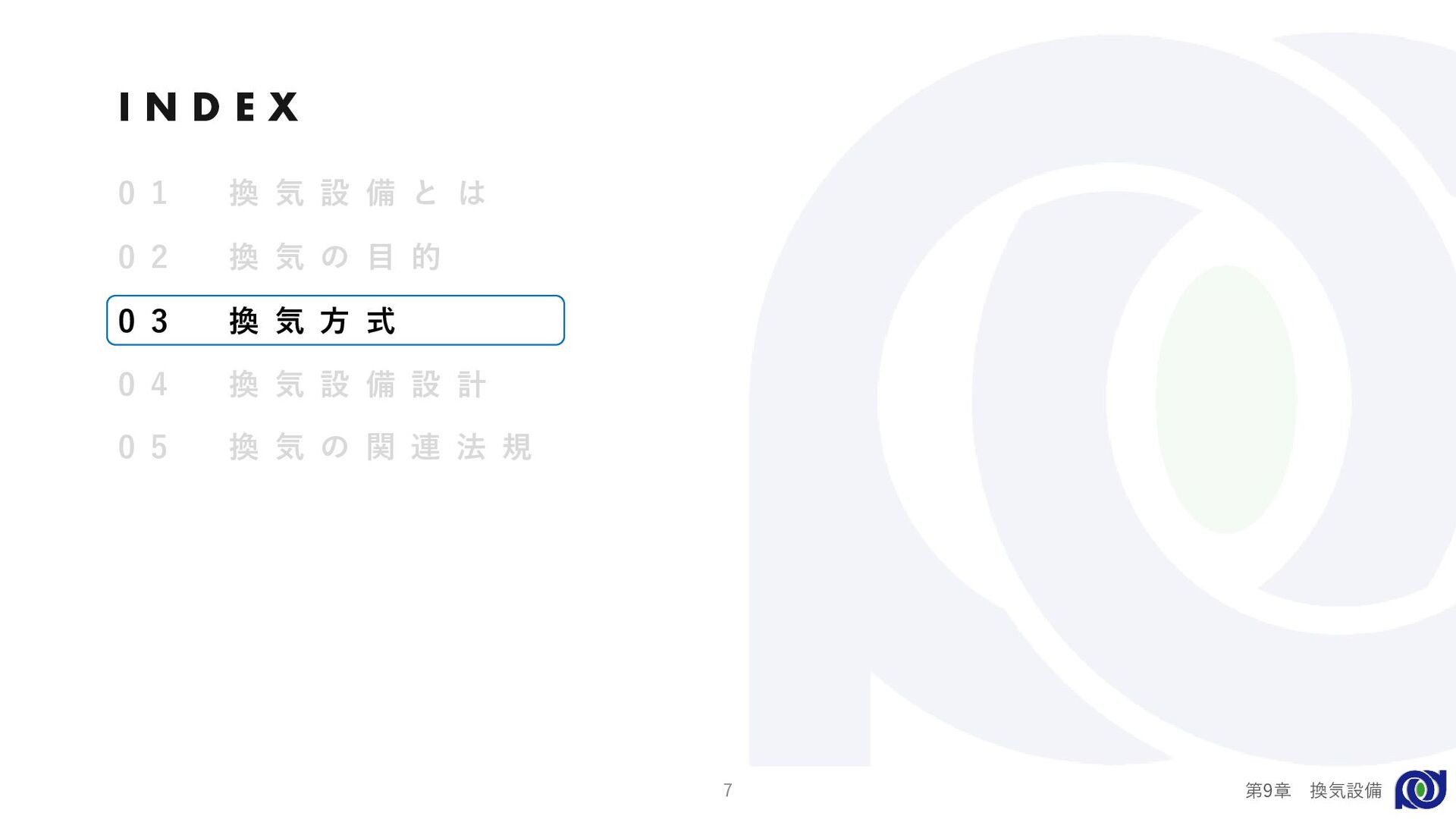

INDEX 第 章 換気設備 9 7 0 1 換 気
設 備 と は I N D E X 0 2 換 気 の 目 的 0 3 換 気 方 式 0 4 換 気 設 備 設 計 0 5 換 気 の 関 連 法 規

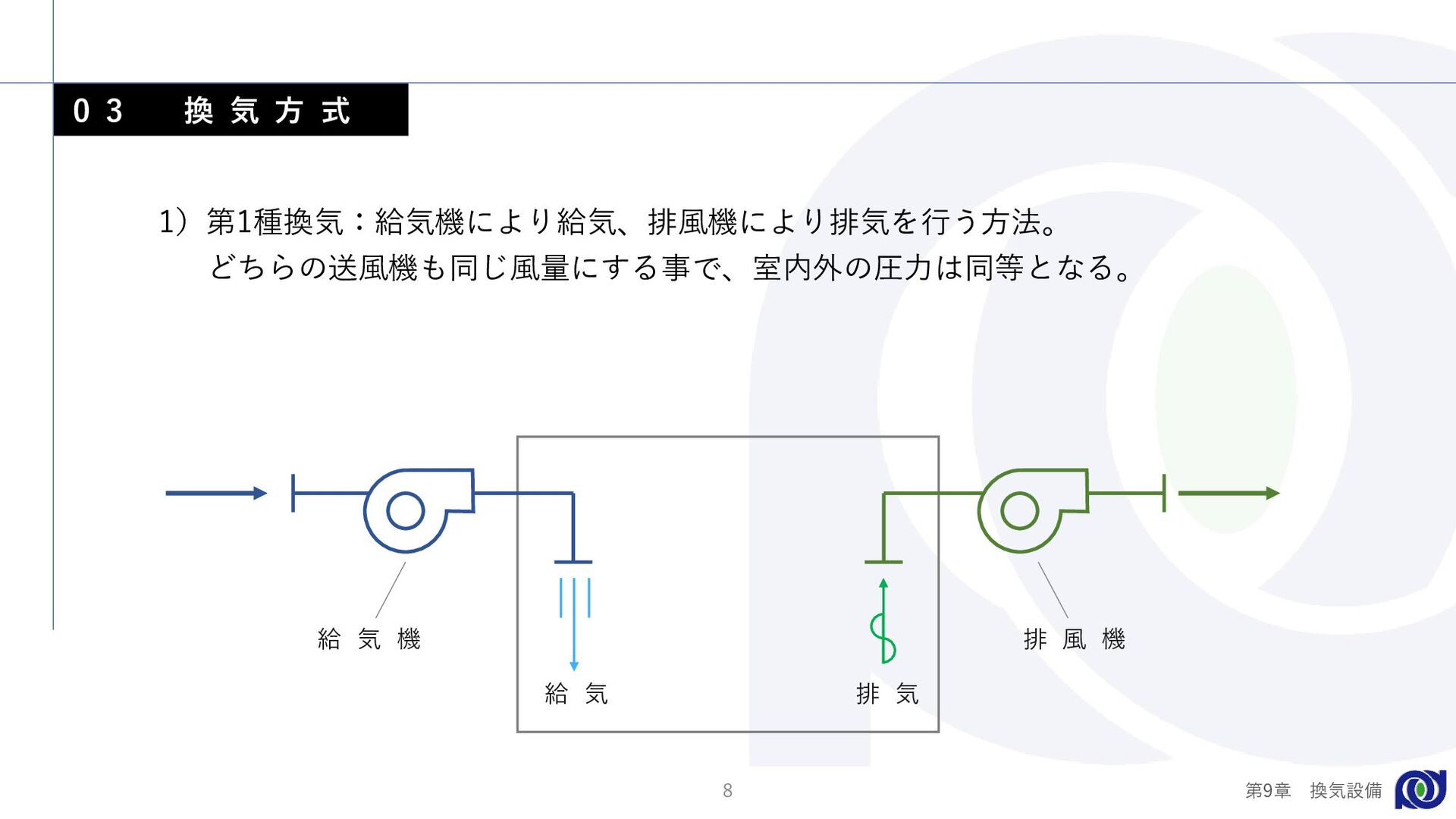

1)第1種換気:給気機により給気、排風機により排気を行う方法。 どちらの送風機も同じ風量にする事で、室内外の圧力は同等となる。 0 3 換 気 方 式 8 給
気 機 給 気 排 風 機 排 気 第 章 換気設備 9

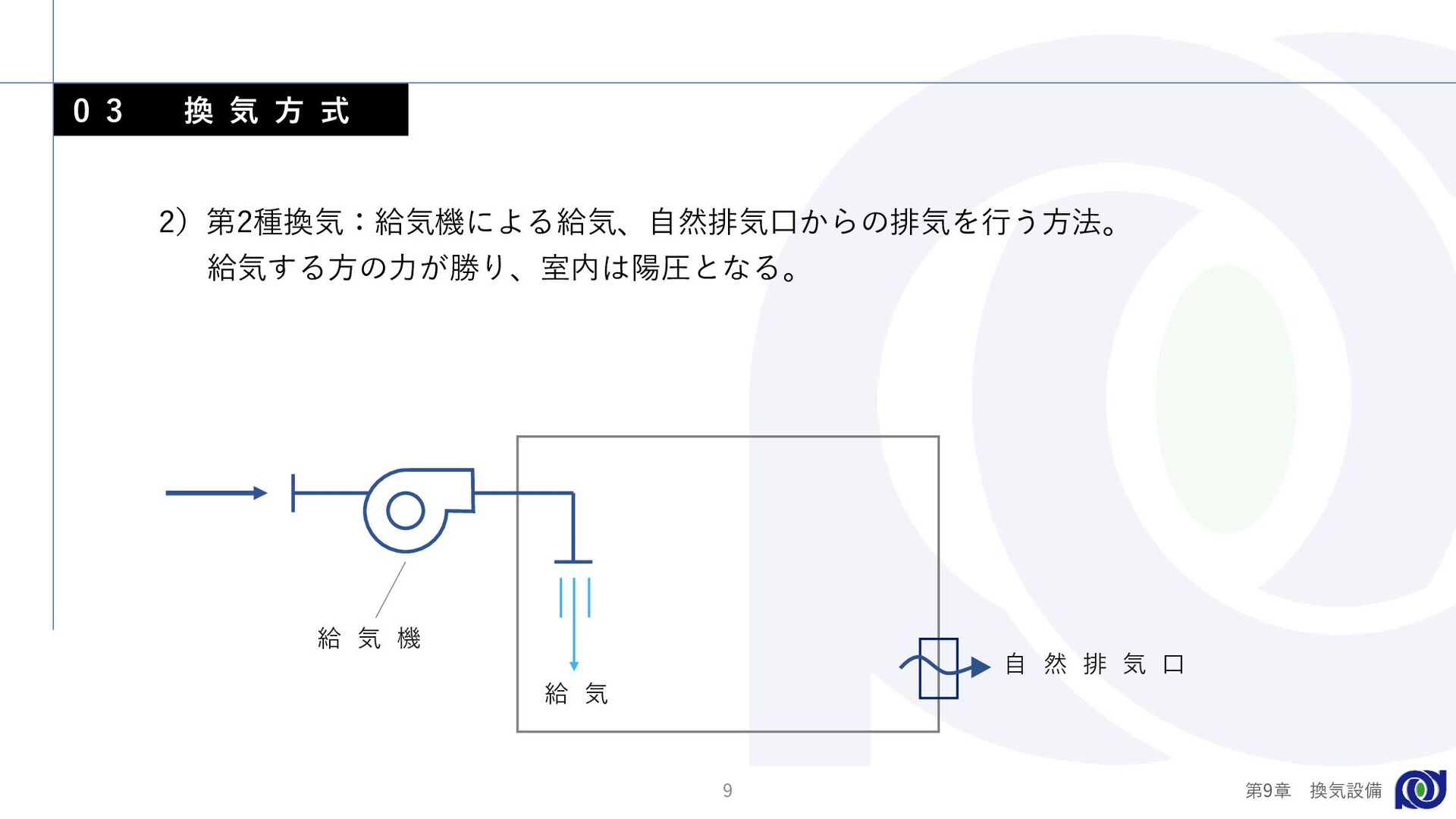

0 3 換 気 方 式 9 給 気 機
給 気 自 然 排 気 口 第 章 換気設備 9 2)第2種換気:給気機による給気、自然排気口からの排気を行う方法。 給気する方の力が勝り、室内は陽圧となる。

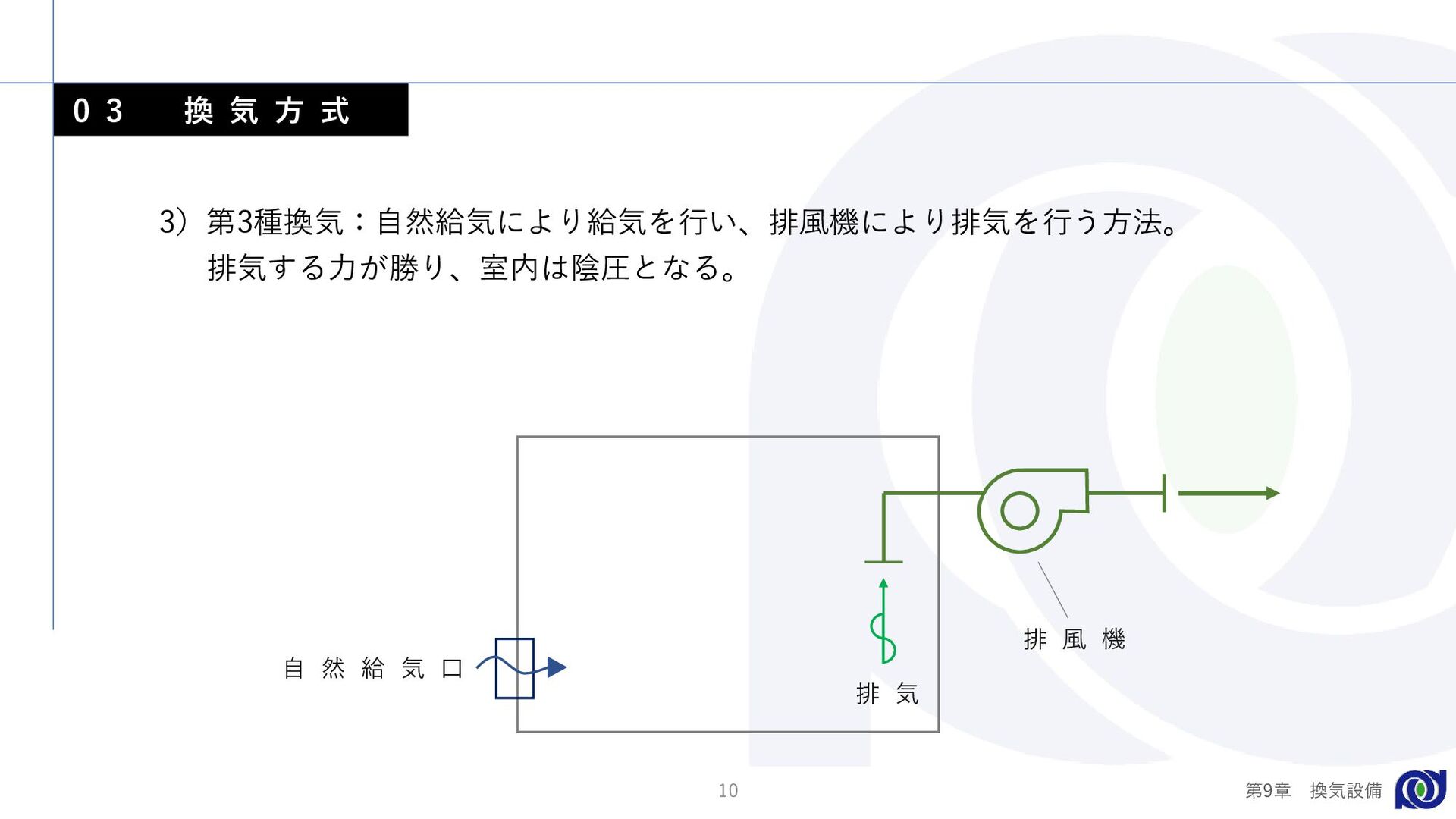

0 3 換 気 方 式 10 排 風 機
排 気 自 然 給 気 口 第 章 換気設備 9 3)第3種換気:自然給気により給気を行い、排風機により排気を行う方法。 排気する力が勝り、室内は陰圧となる。

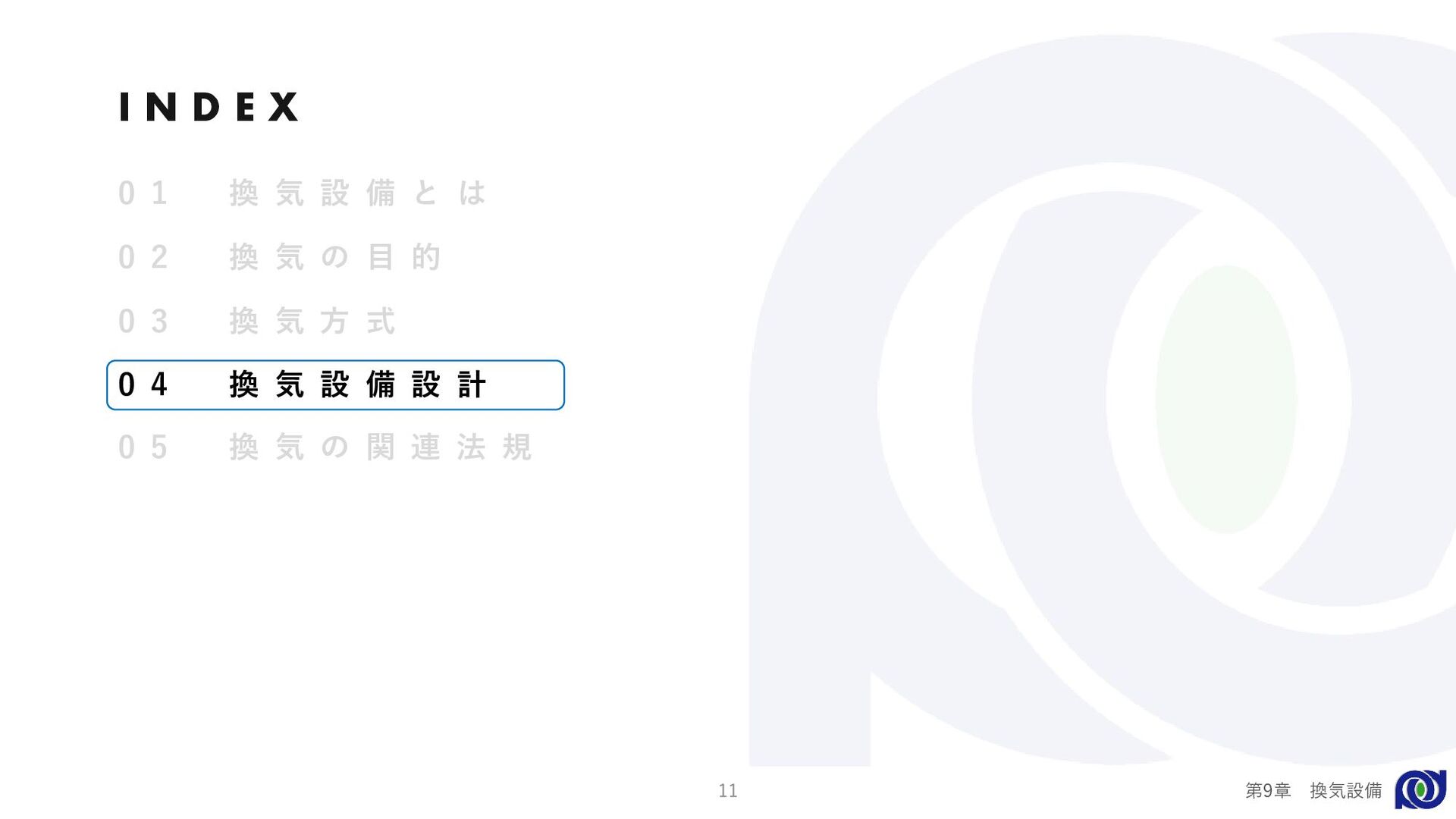

INDEX 第 章 換気設備 9 11 0 1 換 気
設 備 と は I N D E X 0 2 換 気 の 目 的 0 3 換 気 方 式 0 4 換 気 設 備 設 計 0 5 換 気 の 関 連 法 規

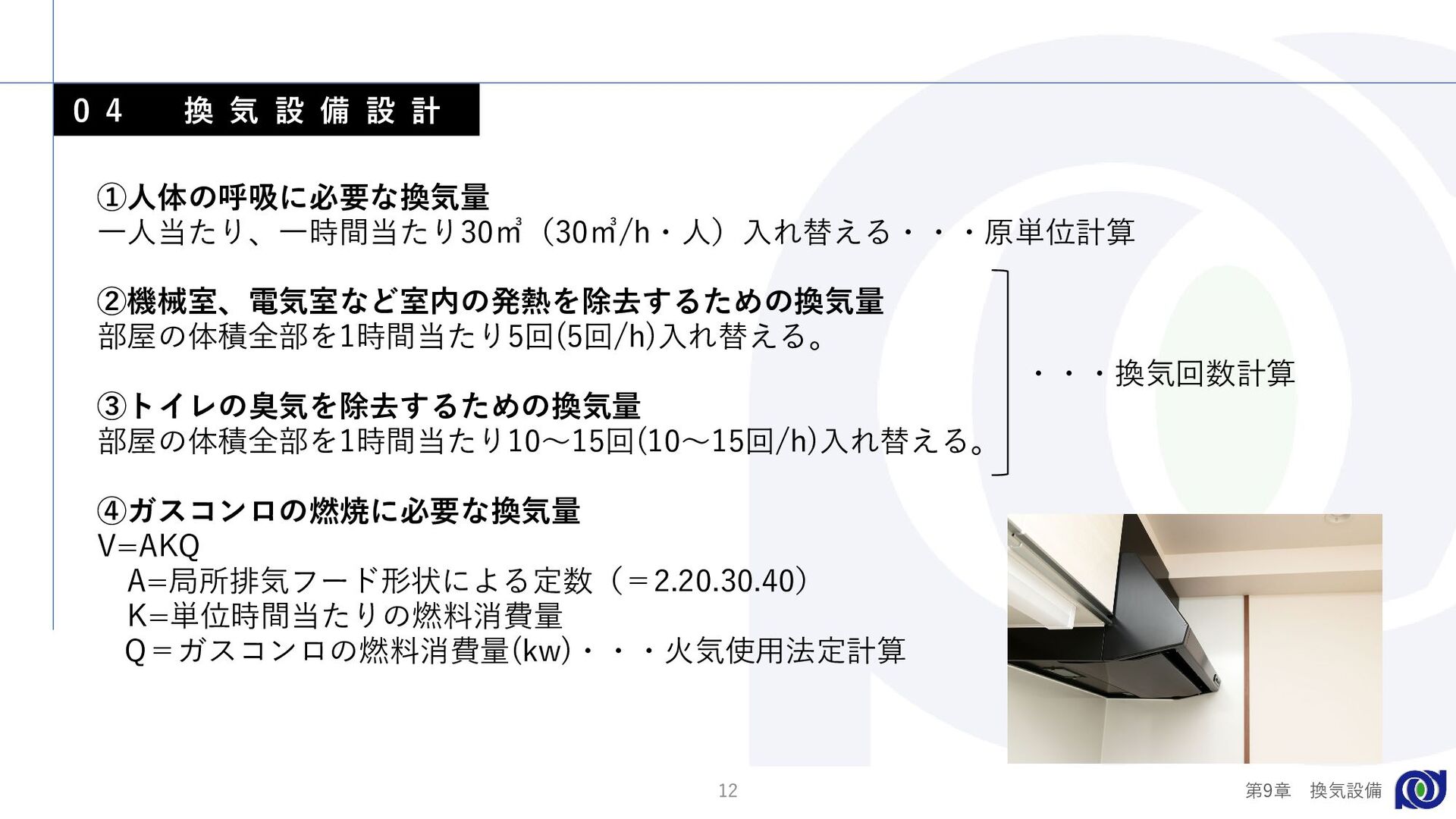

①人体の呼吸に必要な換気量 一人当たり、一時間当たり30㎥(30㎥/h・人)入れ替える・・・原単位計算 ②機械室、電気室など室内の発熱を除去するための換気量 部屋の体積全部を1時間当たり5回(5回/h)入れ替える。 ③トイレの臭気を除去するための換気量 部屋の体積全部を1時間当たり10~15回(10~15回/h)入れ替える。 ④ガスコンロの燃焼に必要な換気量 V=AKQ A=局所排気フード形状による定数(=2.20.30.40) K=単位時間当たりの燃料消費量
Q=ガスコンロの燃料消費量(kw)・・・火気使用法定計算 0 4 換 気 設 備 設 計 12 第 章 換気設備 9 ・・・換気回数計算

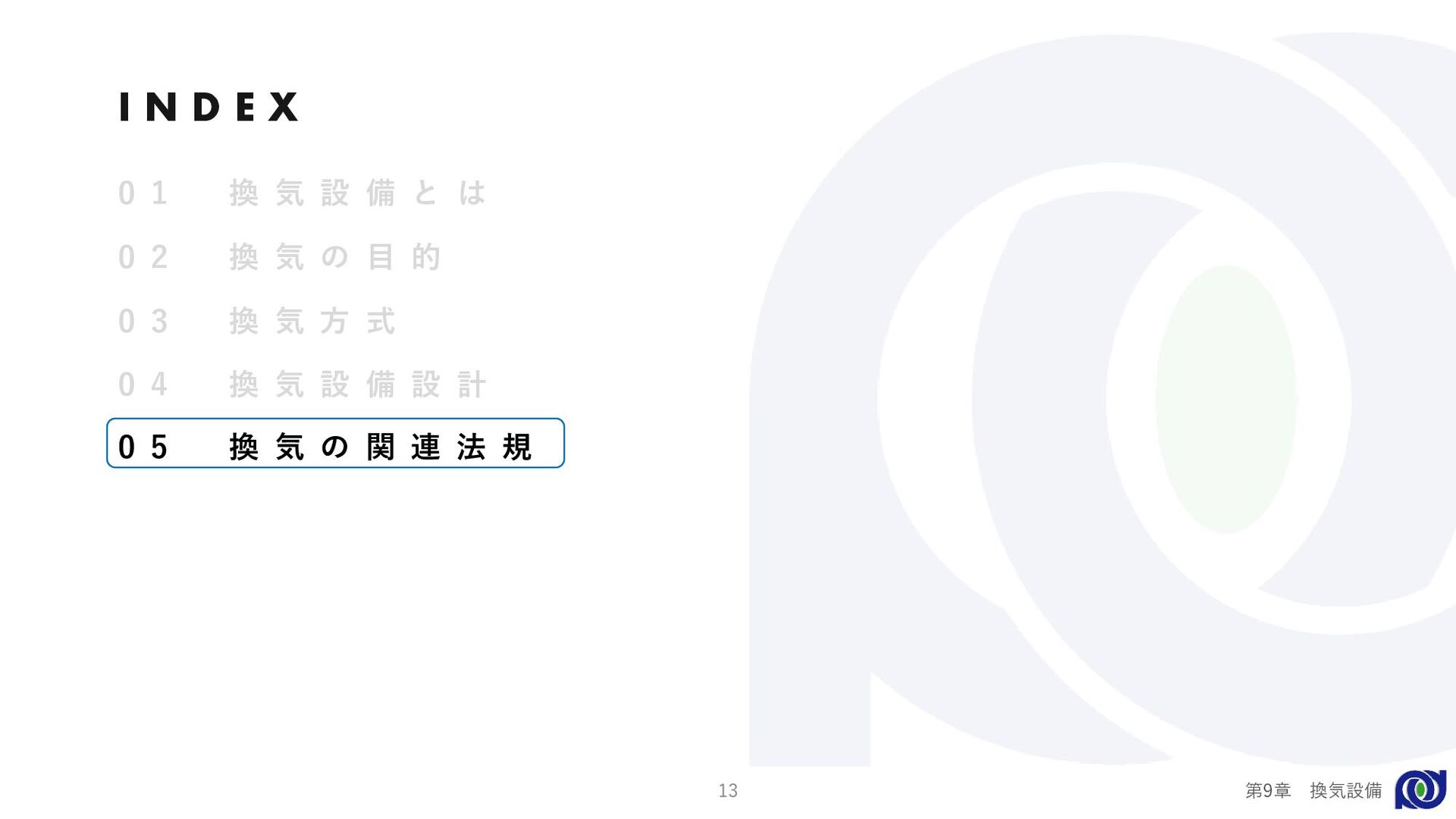

INDEX 第 章 換気設備 9 13 0 1 換 気
設 備 と は I N D E X 0 2 換 気 の 目 的 0 3 換 気 方 式 0 4 換 気 設 備 設 計 0 5 換 気 の 関 連 法 規

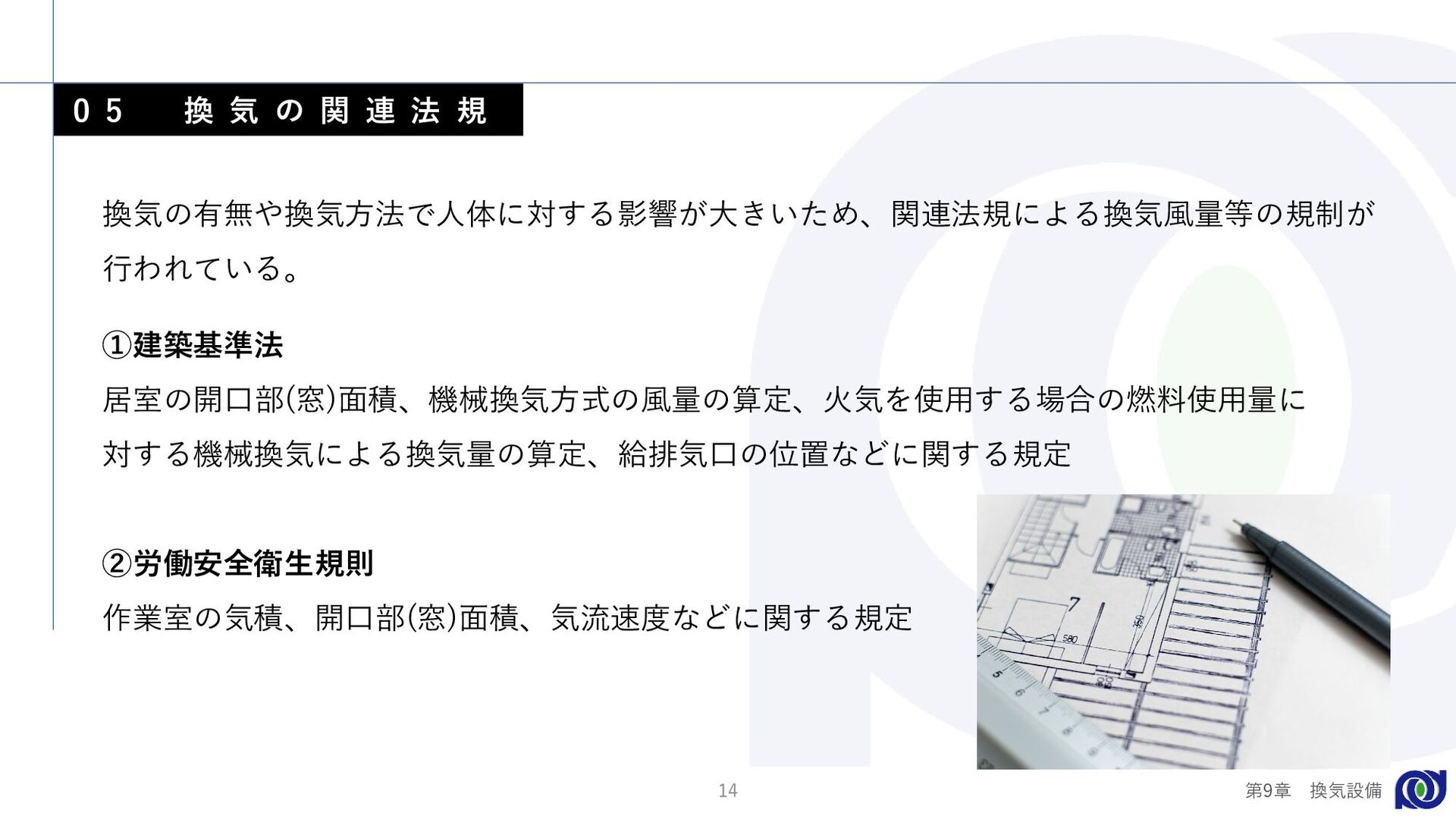

0 5 換 気 の 関 連 法 規 14
換気の有無や換気方法で人体に対する影響が大きいため、関連法規による換気風量等の規制が 行われている。 ①建築基準法 居室の開口部(窓)面積、機械換気方式の風量の算定、火気を使用する場合の燃料使用量に 対する機械換気による換気量の算定、給排気口の位置などに関する規定 ②労働安全衛生規則 作業室の気積、開口部(窓)面積、気流速度などに関する規定 第 章 換気設備 9

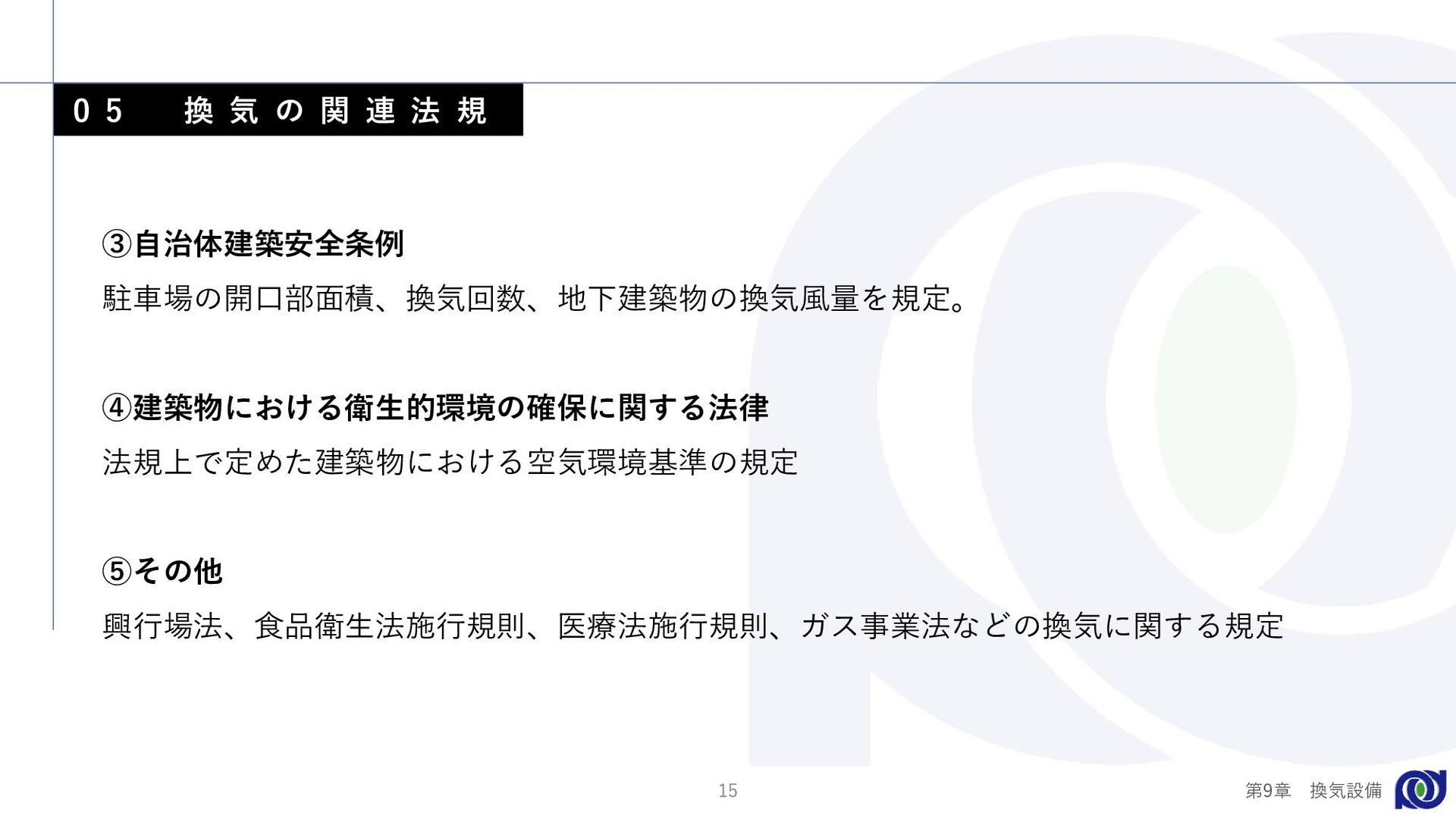

0 5 換 気 の 関 連 法 規 15
③自治体建築安全条例 駐車場の開口部面積、換気回数、地下建築物の換気風量を規定。 ④建築物における衛生的環境の確保に関する法律 法規上で定めた建築物における空気環境基準の規定 ⑤その他 興行場法、食品衛生法施行規則、医療法施行規則、ガス事業法などの換気に関する規定 第 章 換気設備 9
ありがとうございました
