NumPyu e o IEEE 754

O Toy System 1 em detalhe, e as representações IEEE 754 Single, Double e Quad. Épsilon, ULP, e o Teorema fundamental da representação IEEE. A função fl com truncamento, dos reais no Toy 1. O teorema fundamental da representação IEEE.
Como a NumPy lida com esses conceitos.

Transcript

1. NumPy e o IEEE 754 Prof. Paulo R. G. Bordoni UFRJ
2. Auto-retrato Rembrandt H. van Rijn, Holandês, 15 /07/1606– 04/10/1669 A Casa de Maurício (de Nassau), na cidade de Haia, na Holanda É A Lição de Anatomia do Dr. Nicolaes Tulp, (1632) . Pintura a óleo de Rembrandt, no Museu Mauritshuis (Casa de Maurício)
3. Moça com Brinco de Pérola, (1665-1666) Johannes Vermeer, Holandês, 31/10/1632 – 15/12/1675 O filme é emocionante e a pintura ma-ra-vi-lho-sa. Vejam o olhar dela!
4. Michelangelo Merisi da Caravaggio, Italiano, 29/09/1571 - 18/071610 Medusa, Pintura em madeira, 1596/7 Fui ao MASP, em São Paulo, ver a exposição de Caravaggio. A cabeça da Medusa, com as serpentes, é apavorante. Mas eu não petrifiquei!
5. San Girolamo , Caravaggio, pintura a óleo sobre tela, com112 x 157 cm, feita em 1605-1606. Atualmente na Galeria Borghese, Roma. Também vi no MASP. Observem a luz direcionando sua atenção ...
6. http://masp.art.br/masp2010/ Na ida a São Paulo além do MASP, passeiem pela Av. Paulista e procurem as Livrarias. Ouçam a OSESP na Sala São Paulo, apreciem a arquitetura da Catedral da Sé. Almocem no Mercado Municipal, ...
7. Vincent Van Gogh O escolar (O Filho do Carteiro – Gamin au Képi) Pierre-Auguste Renoir Rosa e Azul (As Meninas Cahen d´Anvers) Uma amostra do MASP...
8. A escolha da pintura A Lição de Anatomia do Dr. Nicolaes Tulp para abertura desta lição não é por acaso. É uma indicação artística de que, agora, passaremos a dissecar a representação IEEE 754/2008 em Python/NumPy.
9. Bem, meus jovens, vamos retornar aos números. Vamos construir um sistema numérico de brinquedo, fiel ao padrão IEEE 754/2008. Fala sério, Mestre!
10. s e f Toy 1 64 números Toy 2 s e f 256 números Vamos construir um sistema Toy 1, com 6 bits e um Toy 2 com 8 bits: A única diferença é que o Toy 2 tem uma fração maior, com 4 bits!
11. -3 000 -2 001 -1 010 0 011 1 100 2 101 3 110 4 111 Faixa normal Exceção De-normalização e Toy 2 s e f s e f Toy 1 Em ambos, os expoentes possíveis são os 8 abaixo:
12. s e f Toy 1 00 ....... 0.00 01 ....... 0.25 10 ....... 0.50 11 ....... 0.75 f No Toy 2, são 24 = 16 e no Single são 223 = 8.388.608 frações possíveis No Toy 1 as frações possíveis são as 22 = 4 abaixo:
13. 0000 .... 0.0000 0001 .... 0.0625 0010 .... 0.1250 0011 .... 0.1875 0100 .... 0.2500 0101 .... 0.3125 0110 .... 0.3750 0111 .... 0.4375 f Toy 2 s e f 1000 .... 0.5000 1001 .... 0.5625 1010 .... 0.6250 1011 .... 0.6875 1100 .... 0.7500 1101 .... 0.8125 1110 .... 0.8750 1111 .... 0.9375 f As frações doToy 2 são as 16 abaixo:
14. 000...000  0.0000000 000...001  2-23 000...010  2-22 000...011  2-23+2-22 .... 011...111  2-2+ ... +2-23 100...000  2-1 100...001  2-1+2-23 .... 111...111  2-1+ ... +2-23 f 23 bits Imagine só as 8.388.608 frações do Single:
15. (-1)s ∗ 2e-3 ∗ (1.f) ..... se e = 1,2,3,4,5,6 (-1)s ∗ 2e-2 ∗ (0.f) .... se e = 0 e f ≠ 0 (-1)s ∗ 0 .................... se e = 0 e f = 0 (-1)s ∗ Inf ................ se e = 7 e f = 0 NaN ......................... se e = 7 e f ≠ 0 x = Nos dois padrões Toy a regra de decodificação é quase a mesma. Isto pq. a condicional sobre o expoente é a mesma (eles são iguais!). A diferença reside só nas frações.
16. Fiz um programa para mostrar os números do Toy 1. O Toy 2 ficará por conta de vocês. Vou fazer, Mestre!
17. Os números do Toy 1 são gerados por este programa.
18. Na primeira linha da matriz os de-normalizados. Na última a faixa de exceções; o 16. corresponde ao +Inf e 20., 24. e 28. aos NaN. As 6 linhas internas são os nos. normais. E os negativos?
19. Este programa desenha o Toy 1
20. Pô, Mestre, lá embaixo está tudo sobreposto!
21. Vou quebrar esse gráfico em dois. Um de y = 2. para baixo e outro de y = 2. para cima. Tem razão Surfista, é porque para cada grupo de 4 números de Toy 1 o fator de escala muda(*) numa potência de 2: 2-2, 2-2, 2-1, 20, 21, 23 e 24. (*) Exceto na transição dos de-normalizados para a 1ª faixa normal, em que é o mesmo.
22. O programa que gera a parte inferior do gráfico. Até a linha 14 ele é igual ao Toy_1.py.
23. Valeu, Mestre, inclusive vejo que a escala é a mesma para a menor faixa dos normais e a dos de-normalizados
24. Imaginem se não houvesse sido criada a faixa de de-normalização. A distância do menor normal positivo m* à zero seria muito maior que a de m*, ao normal seguinte, causando uma enorme perda de precisão! m*
25. No Single é a mesma coisa, só que ele é dado por 2−127 ∗ (1. ). Com = 1 = 00 … 00, obtemos 1 2126 ≅ 1.1754943508222875 ∗ 10−38 O menor normal positivo noToy 1 é dado por 2−3 ∗ (1. ). Com = 1 = 00, obtemos 1/22 = 0.25.
26. O programa que gera a parte superior do gráfico do Toy 1. Até a linha 14 ele é igual ao Toy 1.py.
27. Vejam: • o maior normal é 14. • +Inf corresponde a 16. • e os NaN a 20., 24. e 28. Show de bola, Mestre, vou fazer o Toy 2.
28. Exatamente, +∞ ∉ ℝ. E o + faz o papel de +∞ no Toy 1 e em todos sistemas IEEE 754. Mestre, aprendi em Cálculo I que ±∞ não são números. Então, pq + = 16 ?
29. Observe, por exemplo, no Toy 1, que: • 14. +12. = 26. > +, • 7.∗ 8. = 56. > +. Então, ao executar um programa, o sistema IEEE 754 informará que essas operações resultam em NaN teremos como evitar uma travada na sua execução! Mestre, então qual a razão dos NaN existirem ?
30. No Single é a mesma coisa, só que ele é dado por 2−127 ∗ 1. . Com = 254 = 11 … 1, obtemos 2128 ∗ (1 + 1/2 + ⋯ + 223) = = 2128 ∗ (224 − 1)/223 = 2105 ∗ (224 − 1) ≅ 6.805646932770577 + 38 O maior normal no Toy 1 é dado por 2−3 ∗ (1. ). Com = 6 = 11 obtemos 23 ∗ (1 + 1/2 + 1/4) = 8 ∗ 7/4 = 14.
31. Ora 1.11 … 1 2 = 1 + 1/2 + 1/4 + ⋯ + 1/223. E, prova-se por indução finita em N, que 1 + 1/2 + 1/4 + ⋯ + 1/2 = (2+1 − 1)/2. Mestre, porque 1.11 … 1 2 = (224 − 1)/223 ?
32. ε Assim o ε no Toy 1 é 1 = 0.25 = 0.012 Define-se ε (leia épsilon) como “a distância entre 1.0 e o próximo número normal da representação IEEE”
33. No IEEE Single, o próximo número normal depois do 1.0 é 1 . 0000 0000 0000 0000 0000 001 Assim = 1 223 ≅ 1.1920928955078125 ∗ 10−7 4 8 12 16 20 23 posição No Toy 2, o 1º número após 1.0 é 1.0001 2 e então 2 = 1/24 = 0.0625.
34. No IEEE Double, o próximo número normal depois do 1.0 é 1 . 0000 0000 0000 ... 0000 0000 0001 Assim = 1/252 ≅ 2.220446049250313 ∗ 10−16 4 8 12 44 48 52 posição
35. A distância entre pontos consecutivos dos sistemas IEEE Toy 1, IEEE Single, etc, será sempre um múltiplo de seu ε por uma potência de 2 (o fator de escala). 2ε ε ε/2
36. ε ULP é uma sigla para unit in the last position. A unidade na última posição de , (), para ∈ 1 é o número definido por = 2exp (). Nada mais que o produto do fator de escala de por .
37. Os sistemas IEEE 754 de ponto flutuante, Single, Double e Quad, inclusive os Toy 1 e Toy 2, foram criados para representar números reais no computador. Na realidade para aproximar.
38. O ato de aproximar, não importa como, terá que ser descrito por uma função. Para garantir que a um número não estejam associados dois aproximandos distintos (ou mais). É. Nós, matemáticos, sabemos disso. A ideia que uma causa não pode possuir efeitos diferentes está embutida na definição de função.
39. Saber que será uma função facilita enormemente a investigação – já conseguimos um mapa da mina! Sim. Além da regra de associação, toda função possui um domínio, um contradomínio e um conjunto imagem.
40. É óbvio que o contradomínio será um dos sistemas de representação do IEEE 754, Single, Double, Quad Toy 1 ou Toy 2. E, o domínio, o conjunto ℝ dos números reais. O nome de batismo escolhido para essas funções será de float.
41. Atenção. A razão de ser dos números, e dos computadores, é computar: efetuar as operações aritméticas básicas. Sempre atento Filósofo! Os NaN, + e – não estão no IEEE 754 para efetuarmos continhas com eles.
42. Os + e – funcionam como divisor de águas. A todo ∈ (−∞, −) ∪ (+, +∞) corresponderá um : = . E para ∈ (, +) precisaremos detalhar as regras da associação. ↦ ()
43. Truncar significa desprezar os dígitos da fração da representação de ponto flutuante de a partir de um certo dígito. Uma forma de aproximar um número real , já na base 2 e normalizado, por um número ∗ do IEEE 754 é por truncamento.
44. Bits do sinal de x Bits do expoente de x Bits da fração de x TRUNCAR significa desprezar todos esses bits de x! • Toy 1 ......... 2 bits • Toy 2 ........ 4 bits • Single ....... 23 bits • Double ...... 52 bits • Quad ........ 112 bits A representação binária normalizada de e o nº de bits a manter na fração para obter ∗
45. Fique esperto Surfista, no truncamento, ∗ é o número de Toy 1 entre e zero, não o mais próximo. Idem, ibidem, para os outros sistemas IEEE. ∗ Para ir de para ∗ caminhamos em direção ao zero. Inclusive quando é negativo.
46. Pois é, no truncamento você sempre “perde” dígitos, mas preste atenção no exemplo: Truncando 2.38 obtemos 2.3 e truncando −2.38 obtemos −2.3, ambos mais próximos de zero (Note que −2.3 > −2.38). Assim, ao truncar, você sempre “caminha” em direção ao zero. Mas, se no truncamento “perdemos” dígitos então ∗ ≤ , de forma que ∗ sempre estará a esquerda de .
47. Surfista, quais são os intervalos correspondentes noToy2, Single, Double e Quad ? Os números ∈ ℝ aos quais poderemos associar um NÚMERO ∗ ∈ 1, via truncamento, são aqueles situados no intervalo (−, +). No Toy 1, o intervalo (-16,+16). +Inf
48. 1.0 1.25 0.75 0.25 0.5 0.62 5 0.0625 0.125 2.5 2.0 1.75 1.5 0.1875 0.3125 0.375 0.4375 0.87 5 0.0 1.25 0.75 0.25 0.5 0.625 0.0625 0.125 2.5 2.0 1.75 1.5 0.1875 0.3125 0.375 0.4375 0.875 0.0 1.0 Portanto, o gráfico da função ∶ ℝ → 1 é o de uma função escada. Vejam só sua parte inferior: Lá embaixo, os de-normalizados em amarelo.
49. 16.0 14.0 5.0 12.0 10.0 6.0 7.0 8.0 4.0 20.0 24.0 3.5 3.0 +Inf 14.0 5.0 12.0 10.0 6.0 7.0 8.0 4.0 NaN 3.5 3.0 A parte superior do gráfico. Vejam o + e o NaN.
50. Professora, os dois gráficos estão em escalas diferentes, não? 1ª figura 2ª figura Sim querida, veja a mudança de escala entre as duas figuras E para ∈ ℝ, ≤ 0, o gráfico de f l é o reflexo desse com relação aos eixos-x e y.
51. É importante observarmos que exp = exp (∗) quando ∗ = , porque efetuamos a normalização antes de truncar para obter ∗. Portanto ∗ = ε ∙ exp ∗ = ε ∙ exp = , embora isto possa soar de forma estranha.
52. ∗ = () ∗ = () Assim, a desigualdade − < , é válida para qualquer sistema de ponto flutuante IEEE 754, quando usamos truncamento para ∈ −, + , na faixa normal. Essa desigualdade é óbvia, já que (∗) é a distância entre ∗ e o próximo (oposto ao 0) elemento de Toy 1.
53. Observem que − < , estabelece um limite superior para o erro absoluto cometido ao aproximarmos por , quando ∈ −, + , na faixa normal.
54. Ora, para ∈ −, + , na faixa normal, temos = 1 + () 2exp () ≥ 2exp e portanto: − < () || ≤ 2exp 2exp =
55. Essa desigualdade dá um limite superior para o erro relativo cometido ao aproximarmos por f l (x), quando truncamos. O Mestre acabou de provar que para ∈ −, + , na faixa normal, vale: − || < ℰ , quando usamos truncamento para obter ().
56. Mestres, esse limitante não depende de – só do do sistema IEEE 754. Genial Surfista. Essa tua sacada é tão importante quanto aquele tubo fantástico que te deu o Campeonato Mundial de 2012!
57. Dado um número real ∈ (−, +), na faixa normal de um sistema IEEE 754, então = (1 + ) para algum satisfazendo < , onde é o épsilon desse sistema, quando usamos truncamento. Dela deduzimos o importantíssimo Teorema fundamental da representação de ponto flutuante IEEE 754

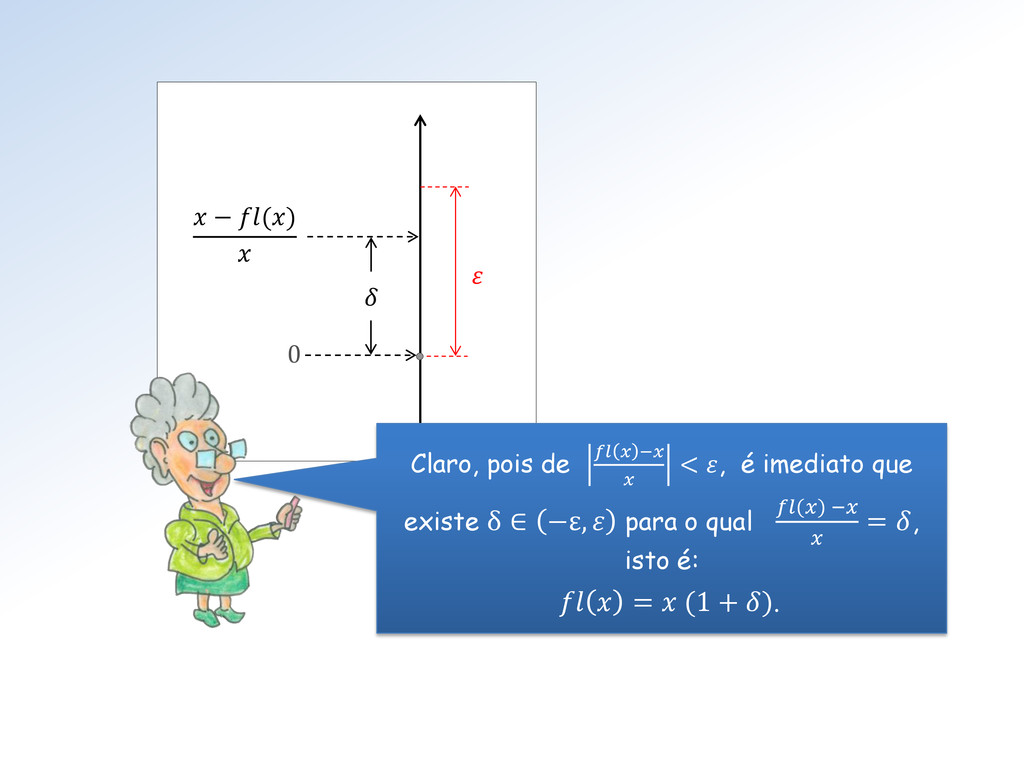

58. 0 − () Claro, pois de − < , é imediato que existe δ ∈ −ε, para o qual () − = , isto é: = (1 + ).
59. De fato, o padrão IEEE 754 estabelece quatro possíveis funções de aproximação ∶ ℝ → ( ) ↦ ∗ = () Nome da função ∗ aproxima por truncamento arredondamento ↑ em direção a +∞ ↓ em direção a −∞
60. Bits do sinal de Bits do expoente de Bits da fração de Bit de arredon- damento de Na aproximação ∗ de por arredondamento, ∗ = (), o papel do bit + 1 de , é fundamental. bits

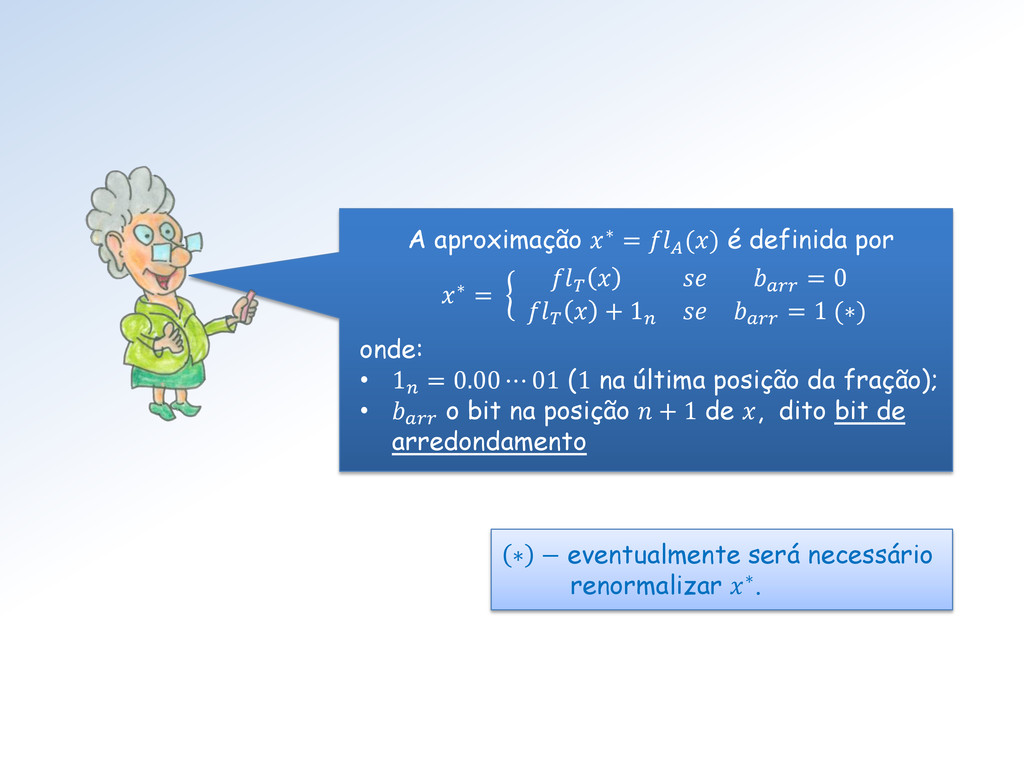

61. A aproximação ∗ = () é definida por ∗ = = 0 + 1 = 1 (∗) onde: • 1 = 0.00 ⋯ 01 (1 na última posição da fração); • o bit na posição + 1 de , dito bit de arredondamento ∗ − eventualmente será necessário renormalizar ∗.
62. Mestres, na prática, como esses conceitos sobre floats aparecem em Python e na NumPy? Vamos pedir ajuda ao Manoel, Loirinha.

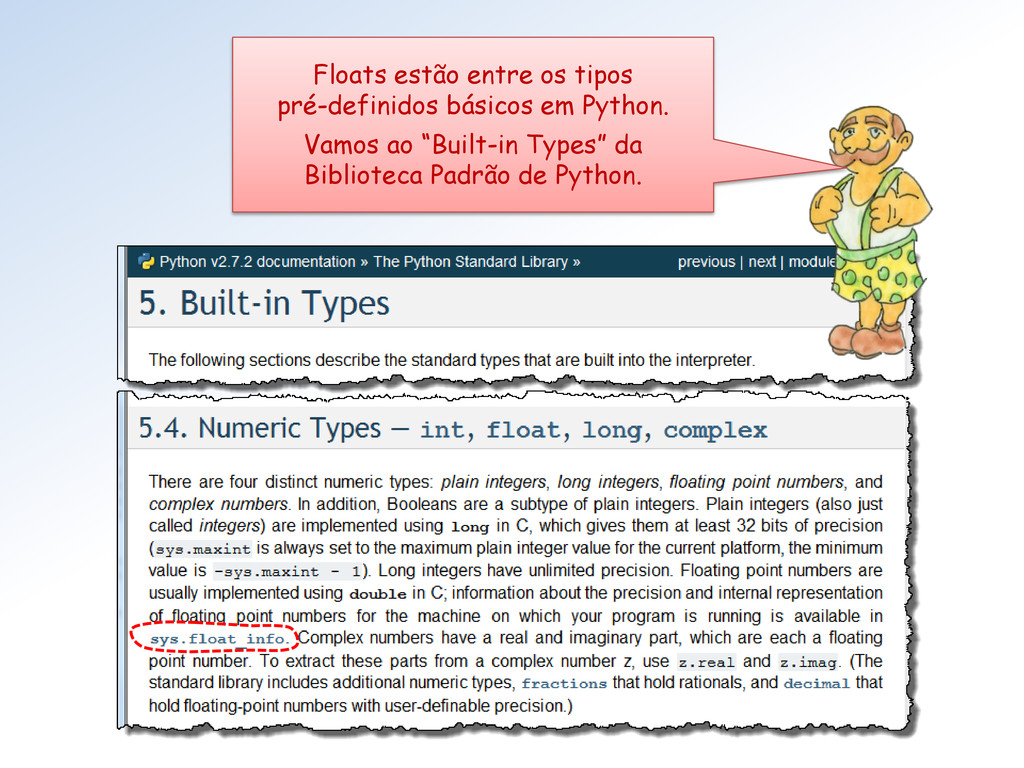

63. Floats estão entre os tipos pré-definidos básicos em Python. Vamos ao “Built-in Types” da Biblioteca Padrão de Python.
64. Clicando naquele link somos encaminhados para as informações sobre float no módulo sys..
65. As informações que já andamos estudando:
66. Leia om atenção, Surfista, isto é importante!
67. Este programa do Mestre mostrará as informações sobre float em Python
68. A saída do programa.
69. No finalzinho do Tutorial de Python são apontados problemas e limitações com a aritmética de ponto flutuante. Não deixem de ler!
70. Na próxima aula, vamos analisar com muito mais detalhe os consequências do erro de representação nas operações algébricas. Esse é um dos pontos básicos do Cálculo Numérico.
71. Conforme veremos ao longo do Curso, existem diversas razões para não utilizar a opção base 10 em Computação Científica.
72. Mestres, me sinto perdida! Como faço para buscar informação sobre esses assuntos no Numpy? Bem, Loirinha, vou pedir à Professora para te ajudar. Ela tem mais paciência!
73. O tratamento de números realizado por NumPy está em“Scalars”. É o que passaremos a examinar.
74. Então, Pá. Aqui iniciam as informações sobre escalares no NumPy.
75. Essa é a hierarquia de tipos no NumPy. Nosso foco, no momento, está assinalado em vermelho.
76. Números “reais” em ponto flutuante e números complexos em ponto flutuante. Os dois grupos assinalados são específicos de NumPy.
77. O programinha a seguir recebe um decimal, via teclado e devolve suas representações binárias IEEE 754/2008 em: • Half (via numpy.float16) • Single (via numpy.float32) • Double (via nump.float64) Na formatação de saída forçamos 16 dígitos após a vírgula para exibir os erros inerentes ao processo.
78. O simples ato de entrar com um número, via teclado, causa erro de representação decimal. Para Single em mais de 99.99% dos casos.
79. Algumas entradas e seus resultados Implemente esse programa em seu micro e confira com outras entradas.
80. Acontecerá algo parecido no Single e no Double? Que horror! Mestre, no float16, os 31 números: 65489, 65480, ... , 65519 retornam o mesmo valor, 65504. E o 65520 retorna +inf.
81. Usaremos o float16 para evidenciar, de forma gritante, a propagação do erro no cálculo de funções. Aguardem! Vou voltar no tempo, lá para a Magna Grécia, nos 400 AC. Desisto de apoiar os cursos desse Professor. Lá usamos ábacos – são mais confiáveis que esses computadores.
82. As funções abaixo permitem testar alguns fatos. São de utilização imediata.
83. Usaremos depois estas funções de arredondamento.
84. Este programinha mostra, na próxima transparência, o que cada função realiza.
85. Vejam:
86. Outras funções de ponto-flutuante:
87. Mestres, continuo angustiada! Existe alguma outra forma de buscar informação sobre esses assuntos no Numpy sem ter que que olhar o Manuel todinho – da 1ª à última página??? Bem Loirinha, resolva sua angústia com seu Psicanalista. Aqui usaremos o Google!
88. Vamos começar olhando na Referência do Numpy. Vejam: funções específicas de help, do Numpy.

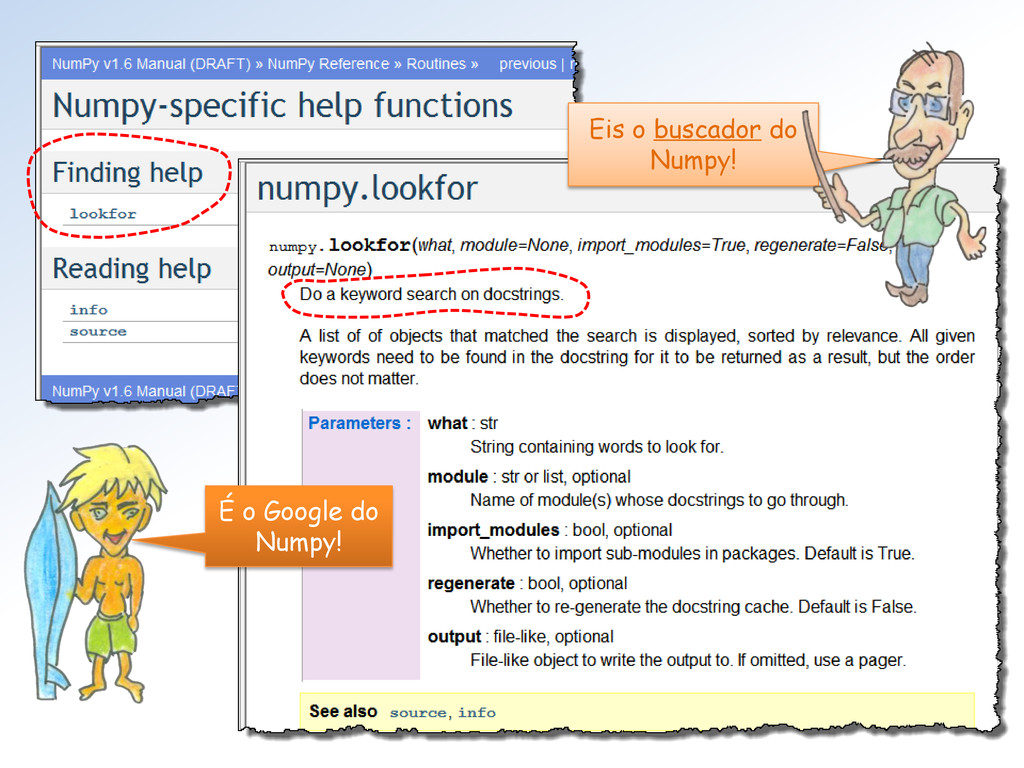

89. Eis o buscador do Numpy! É o Google do Numpy!
90. Agora é com você, Loirinha. Pergunte ao Buscador! Mas em Inglês!
91. Sem dúvida é um bom começo! Vou perguntar por “representação binária”
92. Eis a lista de tópicos sobre representação binária fornecida por ele. Verei o 1º da lista.

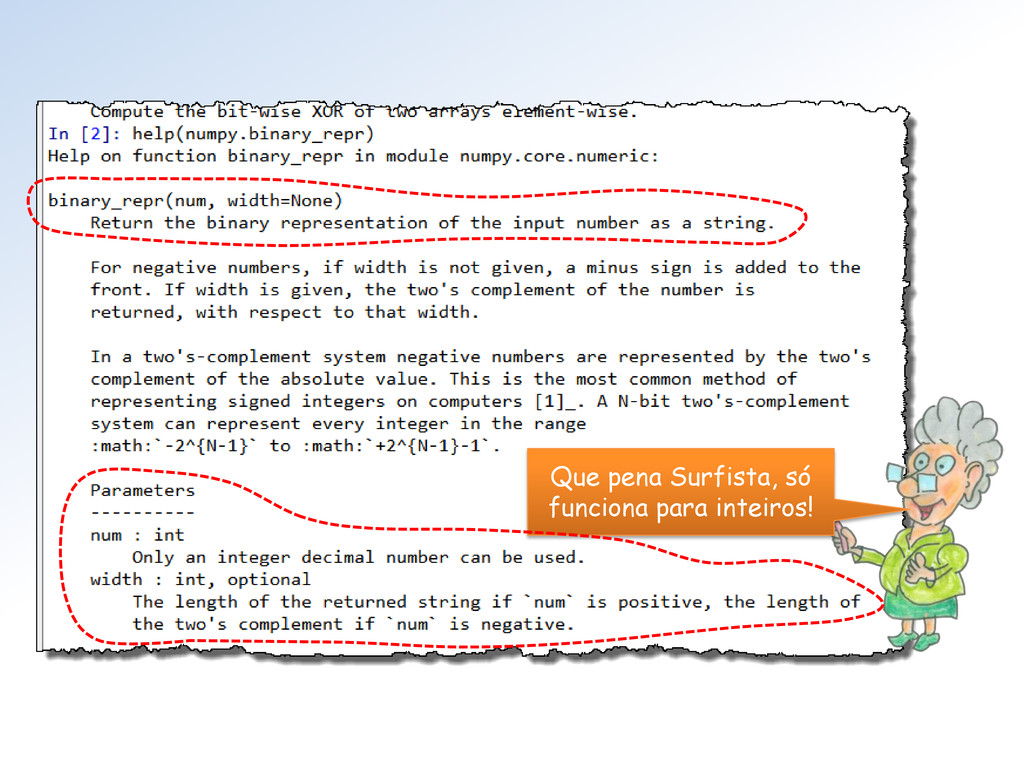

93. Que pena Surfista, só funciona para inteiros!
94. Para inteiros... Vou experimentar! Loirinha, vc. fez um golaço! É uma forma de obter os expoentes das representações float e double!
95. Bem, Loirinha, vamos buscar informações sobre “floating point”. E agora Mestra? Em “binary representation” não havia nada!
96. Nossa, quanta informação. Novamente, vou no 1º da lista, finfo. Nossa, quanta informação. Vou olhar a 1ª da lista, a finfo
97. Surfista! Buscando por finfo no Sumário do Manuel do Numpy você é levado de imediato para esta página.
98. Obrigado Manoel. Vemos que a classe finfo fornece informações sobre tipos float do Numpy (seus limites). Mestra não vejo como proceder para utilizar essa classe. Além disso, parece que faltam informações (Atributos = ??).
99. Certo, meus jovens, Vamos usar o velho help(finfo) Para quem sabe Python, basta esta informação!

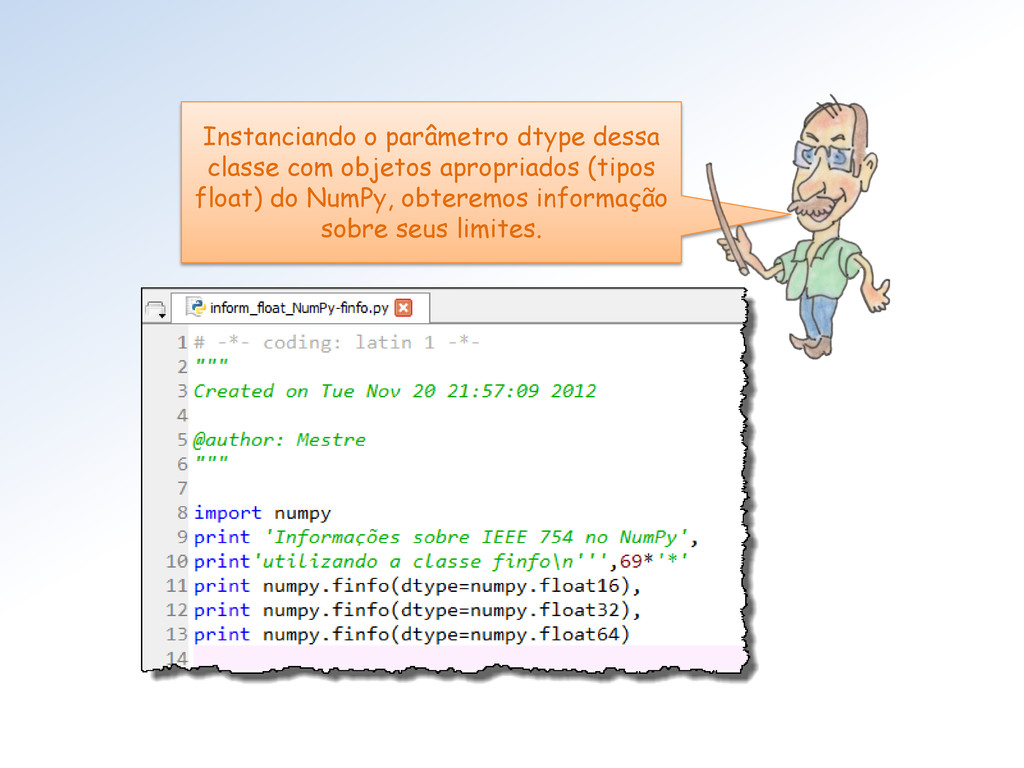

100. Instanciando o parâmetro dtype dessa classe com objetos apropriados (tipos float) do NumPy, obteremos informação sobre seus limites.
101. Muito interessante. Inclusive vemos que o tipo float16 é quase igual ao nosso Toy 2.
102. Half s e f 16 bits 10 bits 5 bits Esse é o desenho do tipo half (float16).
103. (-1)s ∗ 2e-15 ∗ (1.f) ..... se 0 < e < 31 (-1)s ∗ 2e-14 ∗ (0.f) .... se e = 0 e f ≠ 0 (-1)s ∗ 0 ..................... se e = 0 e f = 0 (-1)s ∗ Inf ................. se e = 31 e f = 0 NaN .......................... se e = 31 e f ≠ 0 x = O bias é 01111 = 15 e épsolon é dado por ε = 2-10 = 1/1024 = 0.0009765625. A regra de decodificação é:
104. Loirinha, os Mestres já falaram sobre quase tudo isso! É... Mas estou curiosa para ver o que mais tem no MachAr.
105. Parece igual, Surfista: MachAr também é uma classe do Numpy, com vários métodos (as funções) e atributos.
106. Os atributos da classe: Parecem iguais aos que os Mestres falaram!
107. Fiz um programa, praticamente igual ao do Mestre, e obtive os mesmos resultados.
108. É ...
109. Tchau, até a próxima aula!
