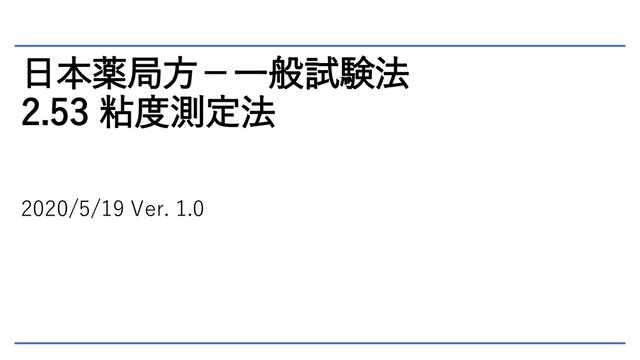

日本薬局方-一般試験法 2.53 粘度測定法 2020/5/19 Ver. 1.0
粘度とは? 物質の粘りの度合いのこと • 一般的には液体の性質を指す(一部の固体にもある) • 単位はP·s(パスカル秒) • 温度の影響を受ける(普通は高温ほど低い)
粘度の計算 = = ℎ τ: せん断応力、F: 物体と板の間に掛かる力、 S: 板の面積、h: 板の間隔、U:
相対速度、μ:粘度 • 二枚の板で試料を挟む • 板を平行に動かす • 移動の抵抗を測定する
ニュートン流体と非ニュートン流体 せん断応力と移動速度には正の 相関がある 移動速度とせん断応力が比例す るもの • ニュートン流体 移動速度とせん断応力が比例し ないもの •
非ニュートン流体 Wikipedia 非ニュートン流体 https://ja.wikipedia.org/wiki/%E9%9D%9E%E3%83%8B%E3%83%A5%E3%83%BC%E3%83%88%E3%83%B3%E6%B5%81%E4%BD%93
測定法 2種類存在する • 毛細管粘度計法 • 回転粘度計法 細い管の中を試料が落ちる速度を利用して測定する方法 板や筒を試料中で回転させ、せん断応力を測定する方法
毛細管粘度計法 ニュートン液体の粘度を測定する方法 液体が毛細管を通って落ちる時間から粘度を算出する = = : 粘度、: 動粘度、: 液体の密度、K: 粘度計に固有の係数、
t: 液体が通るのにかかった時間 *Kは水の20度での動粘度1.0038 mm2/sであらかじめ計算する。高粘度のものには標準液を用いる
高分子物質の極限粘度 濃度・粘度の直線の切片を極限粘度と呼ぶ • 高分子物質の広がりの 度合いを示す • 分子量の目安となる
毛細管法の装置 ウベローデ型粘度計を用いる • 1~10000 mm2/sの液体の動粘度測定に用いる • 試料は1の管から入れて、Aの標線まで加える • 恒温槽にCまで漬け、20分放置する •
3を閉じて2から吸引し、液をCの中心部まで引き上げる • 3を開き、2を閉じる • 2を開き、Bの上標線から下標線まで落下する時間を測る
回転粘度計法 非ニュートン流体でも用いることができる方法 回転する筒、または板にかかるせん断応力を測定する 装置は3種類ある • 共軸二重円筒形回転粘度計(クェット型粘度計) • 単一円筒形回転粘度計(ブルックフィールド型粘度計) • 円すい-平板型回転粘度計(コーンプレート型粘度計)
共軸二重円筒形粘度計 2つの筒の間に試料を入れ、円筒を回転させる方法 = 100 4 1 1 2 − 1
0 2 : 角速度、T: 回転子にかかるトルク
単一円筒形回転粘度計 試料液に円筒を漬け、回転させたときのせん断応力 を測定する方法 = K B : 装置固有の定数、: 角速度、T: 回転子にかかるトルク
円すい-平板型回転粘度計 試料液を円すいと平板で挟み、回転させ たときのせん断応力を測定する方法 = 3 23 ∙ 100 R: 円すいの半径、α:
円盤と円すいのなす角度、 : 角速度、T: 回転子にかかるトルク
