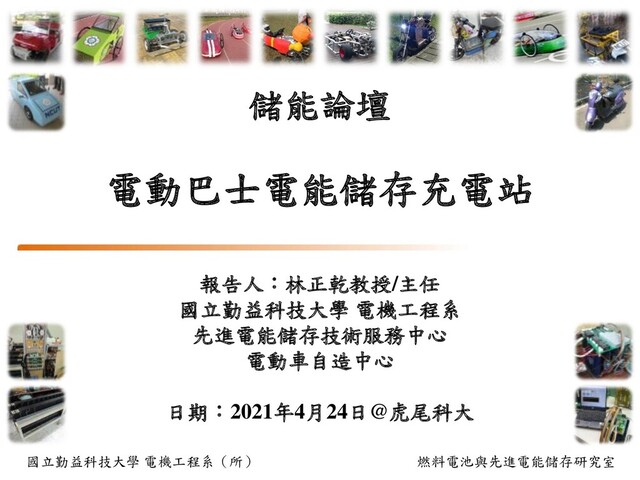

燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 電動巴士電能儲存充電站 報告人:林正乾教授/主任 國立勤益科技大學 電機工程系 先進電能儲存技術服務中心 電動車自造中心 日期:2021年4月24日@虎尾科大
儲能論壇
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 報告內容 • 前言 • 電動巴士儲能充電站架構 • 關鍵技術
• 成果說明 • 結語 2
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 前言 • 電動巴士改善都會區交通擁塞與空汙問題 • 電動巴士的環境衝擊: • 汰役鋰電池回收處理問題
• 集體充電對電網的影響 – 尖峰用電量增加導致配電容量不足 – 增加電網設備、電纜負擔 • 使用汰役鋰電池之電動巴士儲能充電站 • 電力調度/電網輔助服務 – 手動調度 – 排程調度 – 尖離峰轉移 – 避免超約/降低契約容量 3
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 計畫目標 • 執行目標: – 開發適用於電動巴士之儲能充電站 – 儲能櫃使用電巴淘汰下來的汰役鋰電池重新組成
– 開發適用於汰役鋰池之主從式電池管理系統 – 導入IOT與雲端監管技術進行運行資料監控與綠 色電力調度 – 開發綠色電力調度包含需量調節、尖離峰電力轉 移(電費最小化)、 降低契約容量等 4
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 電動巴士儲能充電站架構 5
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 電動巴士儲能充電站架構 6
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 關鍵技術:電池管理系統(BMS) • 鋰鐵電池系統:150Ah/768V~850V/100kWh/4P240S – 汰役鋰鐵電芯:20Ah/3.2V – 汰役電池模組:75Ah/25.6V/4P8S
– 汰役電池堆:75Ah/768V/4P240S(=30 Modules in series) – 汰役電池系統:150Ah/768V(=2 stacks in parallel) • 平衡:模組內、模組間、電池堆間 • 主從電池管理系統: – 系統主控制 (Master) • 電池系統狀態分析 • 充放電控制 • 總電流量測 • 系統異常狀態警示 • 充放電保護 – 模組電池管理系統 (Slave) • 電壓量測、溫度量測、平衡電流量測 • SOC; AHC • 全域式平衡電路 • 兩階段充電邏輯 – 第一階段:串充+平衡 – 第二階段: » 分充 » 全域式平衡 7
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 關鍵技術:能源管理系統(EMS) 8 • 能源管理系統(EMS) • 閘道器(Gateway)+擷取卡(DAQ) •
雲端伺服器:顯示各設備運行狀況與系統運作情形(電腦與手持 設備) • 連線伺服器(智慧調度模組) • 網頁伺服器 • 資料庫伺服器 • 智慧電力調度模組 • 手動調度; • 排程調度; • 尖離峰調度; • 抑制尖峰; • 避免/降低契約容量; • 尖離峰調度+降低契約容量
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) EMS Cloud Server Front Page 9
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) EMS Cloud Server Front Page 10
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 調度模式 • 尖峰契約容量140 kW;離峰契約容量450kW • 儲能系統調度目標: •
降低尖峰契約容量 • 尖離峰轉移 • 儲能系統調度策略: • 尖峰放電(根據15分鐘平均用電功率協助降低契約容量) • 離峰充電(避免離峰超約) 11
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 充電站用電狀況(3/1-3/7) 12
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 充電站用電狀況(3/7-3/11) 13
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/3-3/4 14
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/4-3/5 15
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/5-3/6 16
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/6-3/7 17
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/7-3/8 18
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/8-3/9 19
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/9-3/10 20
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 15分鐘平均功率3/10-3/11 21
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 汰役電池充放電統計 22 93.6 80.1 88.5 75.3 88.5
74.5 87.8 74.1 88.1 75.5 86.9 73.9 77.6 62.3 83.7 72.6 81.9 71.2
燃料電池與先進電能儲存研究室 國立勤益科技大學 電機工程系(所) 成果說明 • 尖峰契約容量:140 kW → 110 kW
(30 kW ↓) • 離峰契約容量:450 kW → 450 kW (不變) • 尖峰降低用電:74 kWh • 離峰增加用電:88 kWh • 經濟效益: • 降低30 kW契約容量 = ✓ 夏季用電(月) 7086元 ✓ 非夏季用電(月) 5196元 • 流動電費減少 = ✓ 夏季用電(月) 2529.76元 ✓ 非夏季用電(月) 2524.64元 23
