Transcript
タクトピクセル株式会社 代表取締役 CEO/CTO 玉城哲平 JAGAT 印刷総合研究会 セミナー テレワーク時代のオンライン校正と印刷ワークフロー 2021/07/06 クラウド型オンライン校正検版ツール
プルーフロッグのご紹介
2019/5/20 CONFIDENTIAL 2 https://proofrog.cloud/ https://proofrog.cloud/
課題 © 2021 Taktpixel Co., Ltd. 3 日々のレビューや チェック作業に どれだけの時間を
費やしていますか?
課題:見比べる作業 CONFIDENTIAL 4 2019/5/20 どこが変わった んだっけ…? 2/1版 2/15版

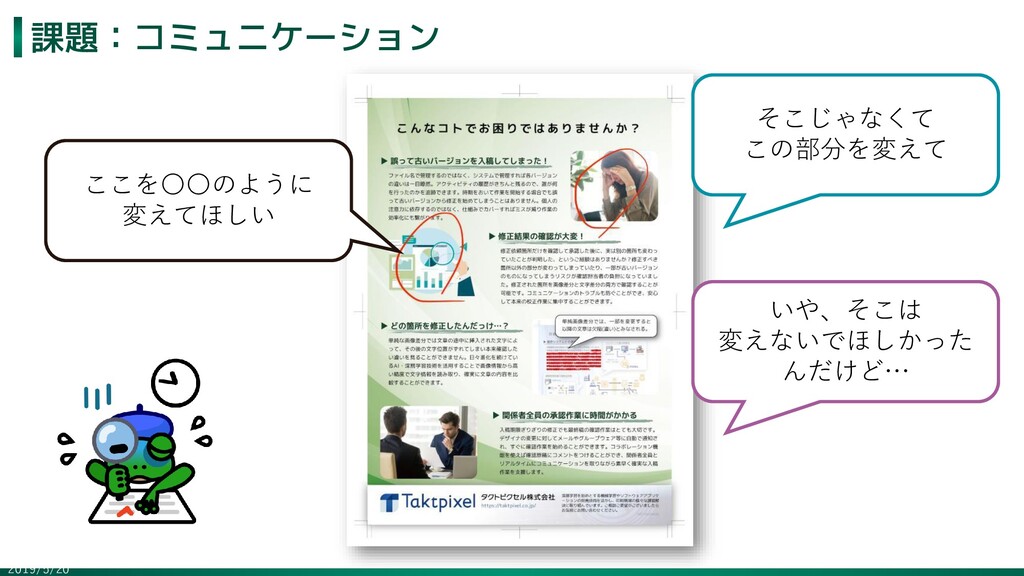

課題:コミュニケーション CONFIDENTIAL 5 2019/5/20 ここを〇〇のように 変えてほしい そこじゃなくて この部分を変えて いや、そこは 変えないでほしかった
んだけど…
課題:バージョン管理のミス CONFIDENTIAL 6 2019/5/20 ファイル名+日付で管理している どれが最終版かわからない 古いものから 編集をスタートしてしまう
2019/5/20 CONFIDENTIAL 7 契約書 パッケージ 広告 チラシ 書類 書籍 プレゼン資料
クラウドサービス型オンライン校正検版ツール https://proofrog.cloud/ 様々な形式・媒体に対応
校正作業とは? © 2021 Taktpixel Co., Ltd. 8 デザインの企画・制作過程で発生する あらゆる確認作業
校正作業とは? © 2021 Taktpixel Co., Ltd. 9 デザイン校正 文章校正・校閲 誤植
誤字脱字 表記ゆれ 事実関係の確認 不適切表現 論理構造 矛盾 誤植 配色 配置 イラスト、写真 コンセプト確認 “ 校 正 ” この辺り
© 2021 Taktpixel Co., Ltd. 10 よくある「校正」の手法
© 2021 Taktpixel Co., Ltd. 11 紙であおる
© 2021 Taktpixel Co., Ltd. 12 透かして重ねる
© 2021 Taktpixel Co., Ltd. 13 PDFリーダーであおる
© 2021 Taktpixel Co., Ltd. 14 ぱっと見で確認
© 2021 Taktpixel Co., Ltd. 15 読み合わせ会議
© 2021 Taktpixel Co., Ltd. 16 これらの作業を「オンライン化」する
メリット 属人性の排除 心理的安全性 コスト削減 ミスの防止
画像比較機能 2つのデザインの変更点を一 目でチェック! 二画面表示、ブリンク表示、 赤青表示に対応しており、 違う部分を赤くマーキング してくれるので見逃しませ ん。 2019/5/20 CONFIDENTIAL
違いが一目でわかる
共有機能 自分が管理するデザインファイルを他 のユーザーに共有することができます。 新しいファイルが追加されると共有先 に通知されるため、デザイナーと依頼 者との間のコミュニケーションに役立 つ機能です。 共有相手先でも画像比較や文字比較を 行うことができますが、元のファイル をダウンロードすることはできません。
要望通りのデザインが完成したときに、 確実に最終稿のデータだけを入稿する ことができます。 2019/5/20 CONFIDENTIAL 19 認識のすれ違いをゼロに
時系列で表示 “ワークスペース”という単 位でファイルを管理します。 新しいバージョンのファイ ルが作成出来たらどんどん アップロード!新しい順に 時系列で表示します。 2019/5/20 CONFIDENTIAL 20
作業履歴の記録
複数ページの比較 契約書やプレゼン資料など、 複数ページのPDFファイル もバージョン管理したい。 そんな時もそのままアップ ロードすればクラウド上で 自動的にページ毎の画像に 変換されます。画像比較や 文字比較をするのも簡単! 2019/5/20
CONFIDENTIAL 21 一括処理

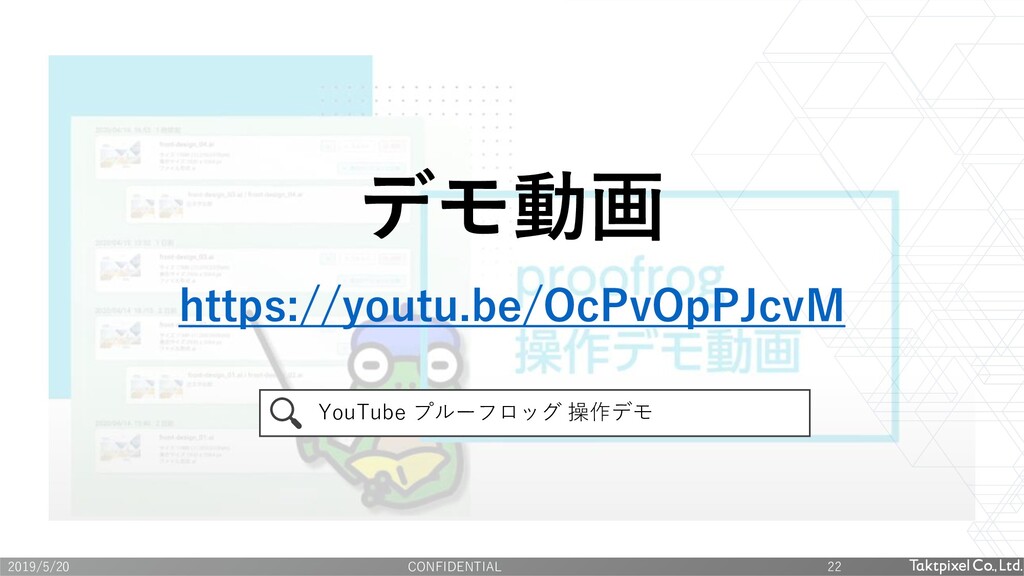

2019/5/20 CONFIDENTIAL 22 デモ動画 https://youtu.be/OcPvOpPJcvM YouTube プルーフロッグ 操作デモ
None
• パッケージ • 紙器 • 軟包装 • 広告 • チラシ、フライヤー
• カタログ • 出版 • 雑誌 • 教科書 • 新聞 2019/5/20 CONFIDENTIAL 24 対象 契約書 パッケージ 広告 チラシ 書類 書籍 プレゼン資料
© 2021 Taktpixel Co., Ltd. プレス ポストプレス 印刷 製本・加工 納品
物 流 印 刷 製 本 加 工 プリプレス 企画 編集・作制 製版 依 頼 主 ・ デ ィ レ ク タ ー 製 版 編 集 ・ 制 作 ★クライアントとのやり取り(営業) ★ディレクターと制作の間の確認 ★制作作業中の確認 営 業 企 画
© 2021 Taktpixel Co., Ltd. 利用シーン 制作依頼 レビュー依頼
利用シーン 27 デザイナー クライアント 共有
利用シーン 28 デザイナー デザイナー デザイナー リモートワークの際のデータ共有など
利用シーン 29 ① 修正依頼 ⑤ 確認依頼 ④ 編集作業、提出 ③ 修正指示
② 修正依頼 ⑥ 入稿 編集者 デザイナー 編集者 デザイナー 編集者 デザイナー 校正作業部署 営業部署 クライアント ゲスト 担当者 閲覧者 セールス 管理者 ディレクター
利用シーン 30 デザイン制作 管理者 アカウント 管理者 承認者 ディレクター 編集者 デザイナー
編集者 デザイナー 編集者 デザイナー 確認依頼
利用シーン 31 確認依頼 社内のマニュアル作成部署 承認者 承認者 承認者 他部署 編集者 デザイナー
編集者 デザイナー 編集者 デザイナー 管理者 ディレクター
© 2021 Taktpixel Co., Ltd. 400 超 ユーザー以上 2021年06月時点 ご利用者数
180 社以上
© 2021 Taktpixel Co., Ltd. お客様の声 パッケージデザイン制作 (DTP部門) 大きさが違っても比較できるので、 一瞬で違いが確認できます。
© 2021 Taktpixel Co., Ltd. お客様の声 機械製造業 (マニュアル制作部署) 複数ページの場合でもサクサク 次のページの結果が表示される
ので効率良く確認できます。
© 2021 Taktpixel Co., Ltd. 料金プラン 個人向けプラン 法人向けプラン Basic ベーシック
Professional プロフェッショナル Essential エッセンシャル Standard スタンダード Complete コンプリート Enterprise エンタープライズ 0円 月 1,650円(税込)/人 年一括払い(月払いの場合 1,980円) 月 2,200円(税込)/人 年一括払い(3人~) 月 16,500円(税込)/人 年一括払い(5人~) 0円 お問い合わせ
料金プラン © 2021 Taktpixel Co., Ltd. 36 https://proofrog.cloud/pricing/
2019/5/20 CONFIDENTIAL 37 https://proofrog.cloud/ https://proofrog.cloud/ 画像比較・文字比較機能の仕組み
画像比較の仕組み © 2021 Taktpixel Co., Ltd. 38 1. 位置補正 2.
差分処理 3. ノイズ除去処理 4. グループ化処理 5. 結果表示
比較パラメータ © 2021 Taktpixel Co., Ltd. 39 色空間 輝度しきい値 領域サイズ
エッジ幅 エッジ強度 クロージング グループ化の距離
1. 位置合わせ © 2021 Taktpixel Co., Ltd. 40 特徴点を自動抽出して位置を合わせる そのままの座標を使用する
平行移動のみ 平行移動+拡大縮小 平行移動+拡大縮小+回転
2. 差分処理 © 2021 Taktpixel Co., Ltd. 41 画像を各画素(ピクセル)ごとに引き算して違いを浮かび上がらせる 輝度しきい値
領域サイズ 256階調のうち、どの程度大きな差が あれば「違い」としてみなすかの値。 5~126 (default: 10) 違いのある部分がどの程度大きいか、 画素数(ピクセル数)で指定する。 画像化する際の解像度によってこの 値の影響の大きさは異なる。 5~10000 (default: 10)
2. ノイズ除去処理 © 2021 Taktpixel Co., Ltd. 42 僅かに出てしまう差分領域を消し込む処理 エッジ幅
エッジ強度 輪郭のどれくらい近傍を曖昧に見る か 0~5 (default: 1) 違いのある部分がどの程度大きいか、 画素数(ピクセル数)で指定する。 画像化する際の解像度によってこの 値の影響の大きさは異なる。 0.0~5.0 (default: 0.1) デザインファイル上のノイズは、デザインの色が変化 する部分(エッジ)に特に起こりやすい。 PDF等を画像化する際に、文字のレンダリングやベク トルデータを処理する際のわずかな処理の違いで差異 が出ることがある。 Illustrator等のアプリのバージョンや、OSによって も変化が出るが、実際にはそのわずかな違いは許容で きるものであることが多いため、特殊な処理によって、 このノイズを削除することが重要である。
3. グループ化 © 2021 Taktpixel Co., Ltd. 43 差分結果の領域は、近くにあるものをまとめておくことで、人の 判断により近い表示を行うことができる。
この設定は、検出の精度には影響しない。 クロージング 赤い枠線をくっつける処理。 単位は画素(ピクセル) 0~100 (default:20) 文字一つ一つを赤く囲むのではなく、文章のまとま りとして差分を表示する。 グループ化の距離 個数をカウントする際に、近くの領 域をまとめる設定。 単位は画素(ピクセル) 0~100 (default:30)
5. 結果表示 © 2021 Taktpixel Co., Ltd. 44 人が判断しやすいように結果を表示する 個数
異なる領域箇所 表示用の画像 帳票出力用の切り出し画 像生成
文字比較の仕組み © 2021 Taktpixel Co., Ltd. 45 1. 位置決め 2.
画像比較処理 3. 文字抽出(OCR)処理 4. 画像比較と文字比較の担当領域を決定 5. ペア認識 6. 文字情報の比較 7. 表示
1. 位置合わせ © 2021 Taktpixel Co., Ltd. 46 特徴点を自動抽出して位置を合わせる そのままの座標を使用する
平行移動のみ 平行移動+拡大縮小 平行移動+拡大縮小+回転
2. 画像比較 © 2021 Taktpixel Co., Ltd. 47 独自のアルゴリズムでノイズを除去しつつ画像的な差分を検出する。
3. 文字認識 © 2021 Taktpixel Co., Ltd. 48 OCR処理と段落抽出。日本語(ひらがな、カタカナ、漢字)や英 語をはじめとして、世界50か国以上の言語に対応。

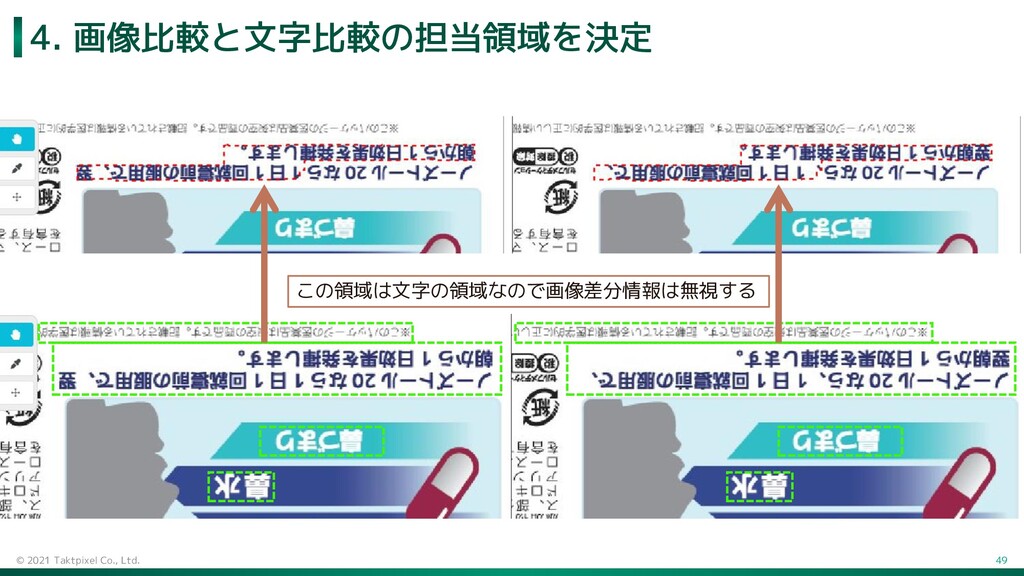

4. 画像比較と文字比較の担当領域を決定 © 2021 Taktpixel Co., Ltd. 49 この領域は文字の領域なので画像差分情報は無視する

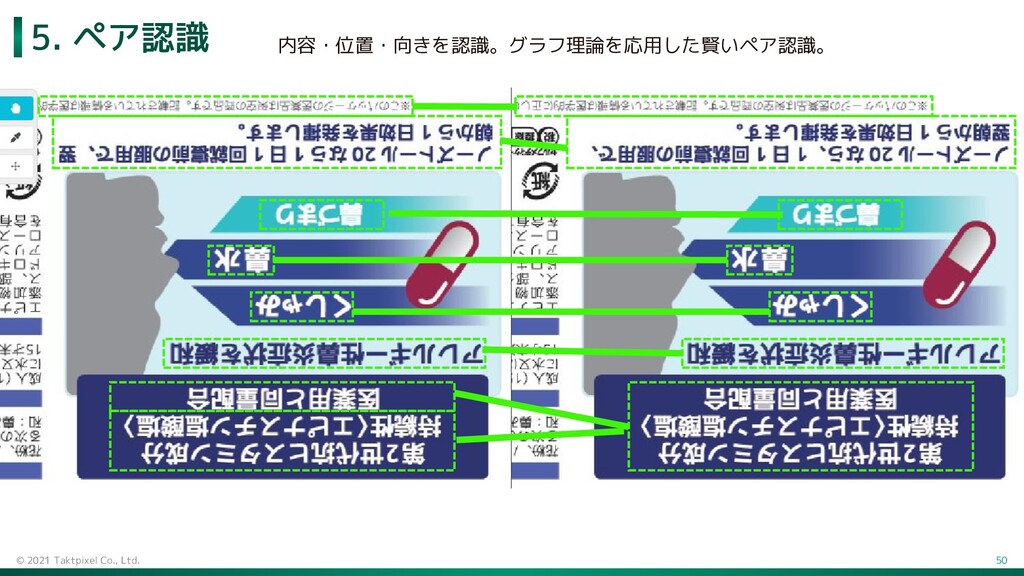

5. ペア認識 © 2021 Taktpixel Co., Ltd. 50 内容・位置・向きを認識。グラフ理論を応用した賢いペア認識。
6. 文字情報の比較 © 2021 Taktpixel Co., Ltd. 51 ペア認識の段落同士の文字を比較 ノーズトール20なら1日1回就寝前の服
用で、翌朝から1日効果を発揮します。 ノーズトール20なら、1日1回就寝前の 服用で、翌朝から1日効果を発揮します。
7. 結果表示 © 2021 Taktpixel Co., Ltd. 52 「、」だけが挿入されていることを表示

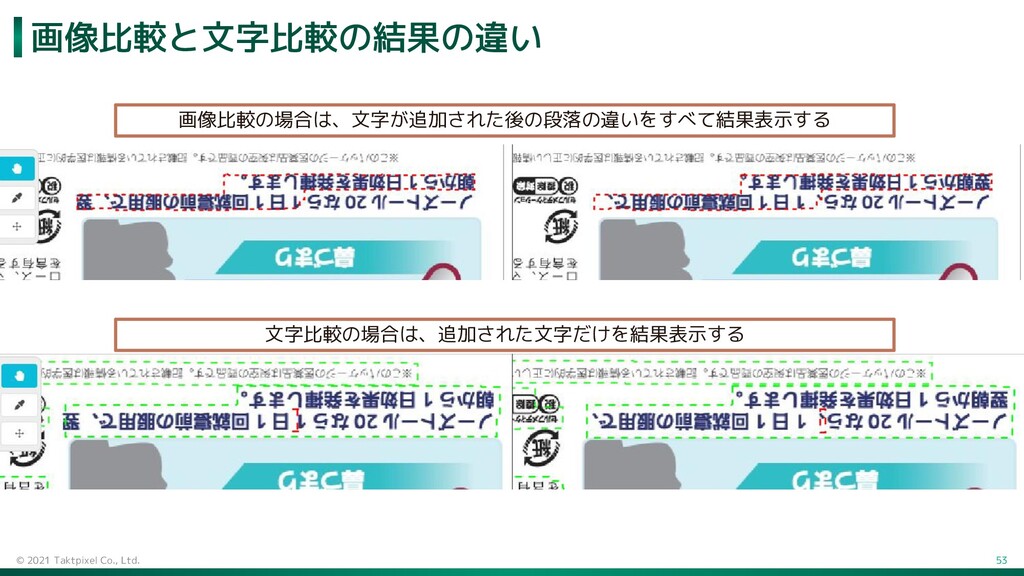

画像比較と文字比較の結果の違い © 2021 Taktpixel Co., Ltd. 53 画像比較の場合は、文字が追加された後の段落の違いをすべて結果表示する 文字比較の場合は、追加された文字だけを結果表示する
校正ツールに求められること 日々無意識に行っている行動を分析し、 一つ一つ効率化していく
いろんな失敗 © 2021 Taktpixel Co., Ltd. 55 校正指示 デザイナー うっかりミスで修正箇所
が漏れてしまい、 確認も不十分であったた めに事故に。 ディレクター 確認依頼
いろんな失敗 © 2021 Taktpixel Co., Ltd. 56 電話にて 校正指示 デザイナー
クライアント ディレクター 不在 不必要な修正をして しまう。 デザインコンセプト とズレてしまう。
いろんな失敗 © 2021 Taktpixel Co., Ltd. 57 連絡せず デザインを編集 ディレクター
デザイナー クライアント 修正依頼 急ぎでお願いします。 送付 社内サーバー 別の修正依頼が来た際に 先祖返り
いろんな失敗 © 2021 Taktpixel Co., Ltd. 58 校正指示 クライアント ディレクター
こうすると、もっと 良くなりそう。 当初のコンセプトと異なる成果 物が出来上がってしまう 主担当 上司

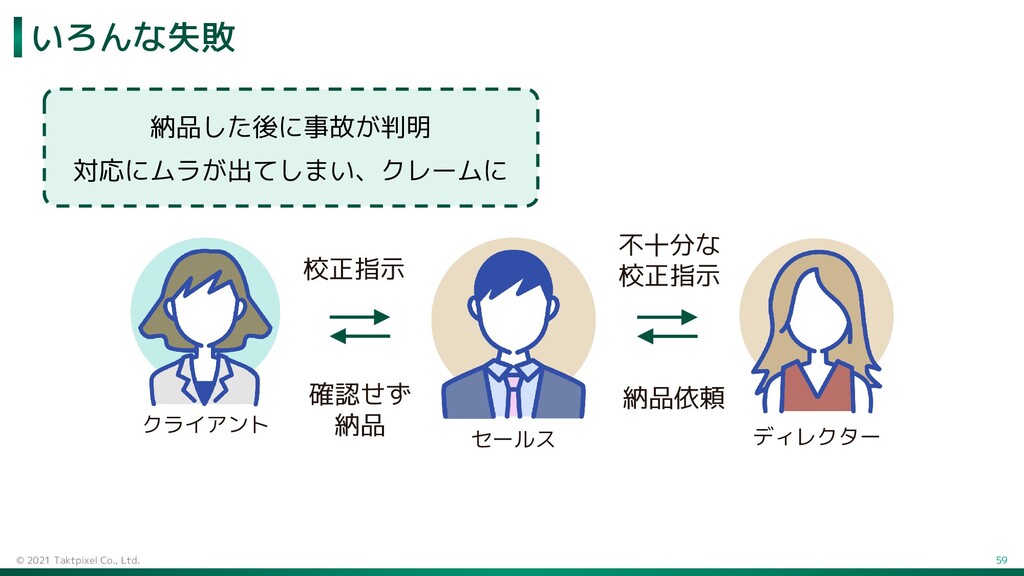

いろんな失敗 © 2021 Taktpixel Co., Ltd. 59 校正指示 不十分な 校正指示
確認せず 納品 納品依頼 セールス クライアント ディレクター 納品した後に事故が判明 対応にムラが出てしまい、クレームに
ハインリッヒの法則、ヒヤリハット 大事には至らなかっ たが、ヒヤリとした り、ハッとするよう なミスの積み重ねが 重大事故につながる 可能性がある
校正・レビュー作業を もっとカジュアルに、効率的に
お客様の声 パッケージデザイン制作 (DTP部門) 大きさが違っても比較できるので、 一瞬で違いが確認できます。
お客様の声 機械製造業 (マニュアル制作部署) 複数ページの場合でもサクサク 次のページの結果が表示される ので効率良く確認できます。
サービス開発基盤 64 Amazon Web Serviceは世界・国内 のクラウドアプリケーションで広く 使われているプライベートクラウド サービスです。このタイプのサービ スの中では最も大きなシェアを持ち、 銀行をはじめとする金融業や大企業
のインフラとしても活用されていま す。 proofrogは以下のサービスや技術によって開発・運営されています。 認証基盤にはAuth0(オース・ゼ ロ)を利用しています。 メールアドレス・パスワードの認証 に加え、SSO(シングルサインオ ン)認証にも対応しています。官公 庁や大企業、多くのクラウドサービ スで採用が増えています。 https://aws.amazon.com/jp/ https://auth0.com/customers/
サービス開発基盤 65 あらゆるデザインシーンの標 準的な地位を占めるAdobe社 のCreative Cloud製品群に完 全に対応しています。 proofrogは以下のサービスや技術によって開発・運営されています。 Vue.js PDFの画像化処理はより厳密な表現が行えるよう
Adobe社のRIPツールを利用しています。
クラウドのメリット 66 運用・管理コストの 低減 チーム連携 リモートワーク対応 インストール作業なしに、すぐに利用開始することができます。 自社サーバー型と比較しても故障修理の手間がなくコスト削減にもつながります。 場所を選ばずに利用できるため、リモートワーク体制の構築に役立ちます。 共有機能や通知機能によってチームのやり取りを効率化することができます。
最先端の画像処理や AI技術の活用 重たい処理はサーバー上で処理されるためマシンの環境を選ばず軽快に動作します。 新しくリリースされる高度なAI技術・画像処理の機能もすぐに利用できます。 無償・迅速な バージョンアップ 契約期間中にリリースされた新機能は自動的に有効化されほぼ追加料金なしに利用 できます。セキュリティアップデートなどの対応も素早く行えるので安心です。
クラウド基盤のセキュリティ対策 67 認証 サービスロジック ストレージ メールアドレス パスワード SSOトークン デザインデータ 文書情報
HTTPS通信 SSL暗号化 AWS S3/RDS の 暗号化機能 外部からの攻撃を想 定したセキュリティ 対策 ユーザー ※ 詳しくは https://auth0.com/security https://aws.amazon.com/jp/security/ 開発者 必要最小限 の権限 HTTPS通信 SSL暗号化

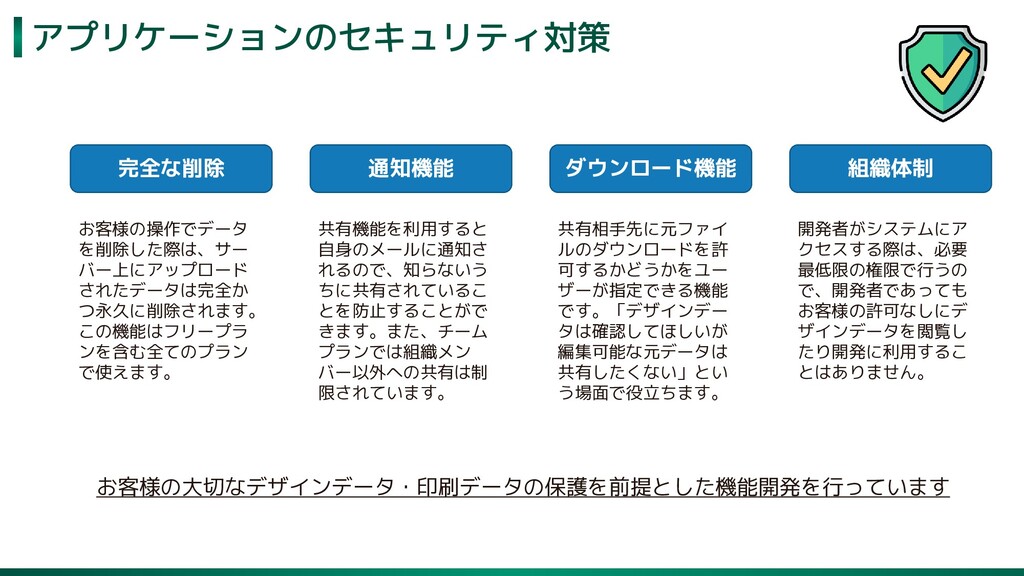

アプリケーションのセキュリティ対策 68 完全な削除 ダウンロード機能 通知機能 組織体制 お客様の大切なデザインデータ・印刷データの保護を前提とした機能開発を行っています お客様の操作でデータ を削除した際は、サー バー上にアップロード
されたデータは完全か つ永久に削除されます。 この機能はフリープラ ンを含む全てのプラン で使えます。 共有機能を利用すると 自身のメールに通知さ れるので、知らないう ちに共有されているこ とを防止することがで きます。また、チーム プランでは組織メン バー以外への共有は制 限されています。 共有相手先に元ファイ ルのダウンロードを許 可するかどうかをユー ザーが指定できる機能 です。「デザインデー タは確認してほしいが 編集可能な元データは 共有したくない」とい う場面で役立ちます。 開発者がシステムにア クセスする際は、必要 最低限の権限で行うの で、開発者であっても お客様の許可なしにデ ザインデータを閲覧し たり開発に利用するこ とはありません。
素早い開発体制、サポート体制 © 2021 Taktpixel Co., Ltd. 69 • 2週間毎のバージョンアップ •
最短で要望頂いてから3営業日で開発 • チャットサポート https://proofrog.cloud/news/
今後の機能追加予定(2021年6月~) © 2021 Taktpixel Co., Ltd. 70 • ページ自動マッチング機能 •
PDF内の文字情報を抽出して比較する機能 • スキャン原稿との比較機能 • 文字校正機能(表記ゆれ、キーワードチェック)
今後の機能追加予定(2021年6月~) © 2021 Taktpixel Co., Ltd. 71 • ページ自動マッチング機能 •
PDF内の文字情報を抽出して比較する機能 • スキャン原稿との比較機能 • 文字校正機能(表記ゆれ、キーワードチェック)
ページマッチング機能 © 2021 Taktpixel Co., Ltd. 72 1 1 2
2 3 3 4 4 5 5 6 6 差異
© 2021 Taktpixel Co., Ltd. 73
今後の機能追加予定(2021年6月~) © 2021 Taktpixel Co., Ltd. 74 • ページ自動マッチング機能 •
PDF内の文字情報を抽出して比較する機能 • スキャン原稿との比較機能 • 文字校正機能(表記ゆれ、キーワードチェック)

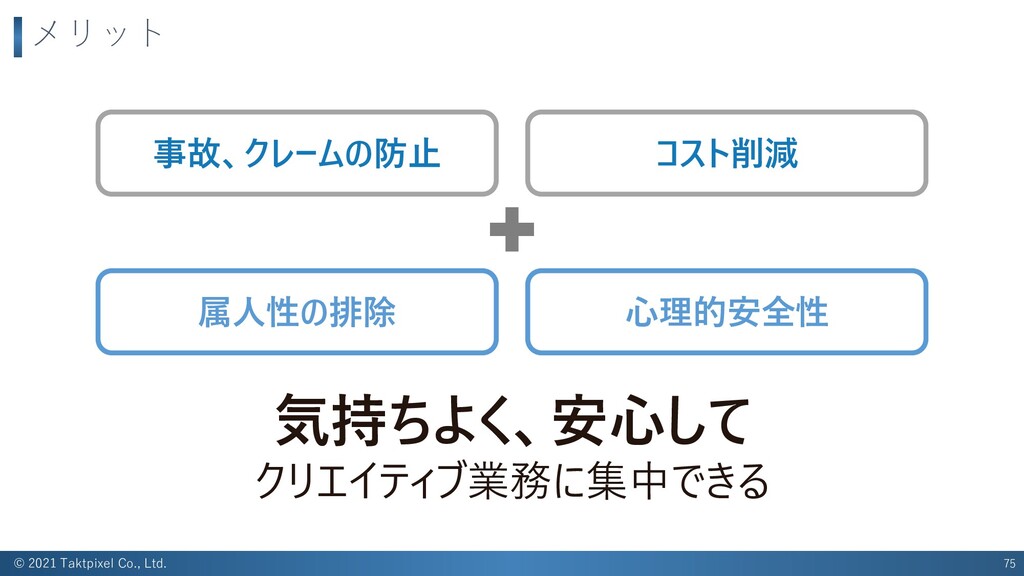

75 © 2021 Taktpixel Co., Ltd. メリット 事故、クレームの防止 コスト削減 気持ちよく、安心して
クリエイティブ業務に集中できる 属人性の排除 心理的安全性
企業概要 名称 タクトピクセル株式会社 / Taktpixel Co., Ltd. / TPX 事業内容
AI,機械学習関連技術の研究開発 画像処理ソフトウェア製品の開発と販売 設立 2018年 1月 資本金 5,350万円 役員構成 代表取締役, CEO/CTO 玉城 哲平 取締役, COO 辻 誠 事業所 横浜市(関内駅) Webサイト https://taktpixel.co.jp/ 76

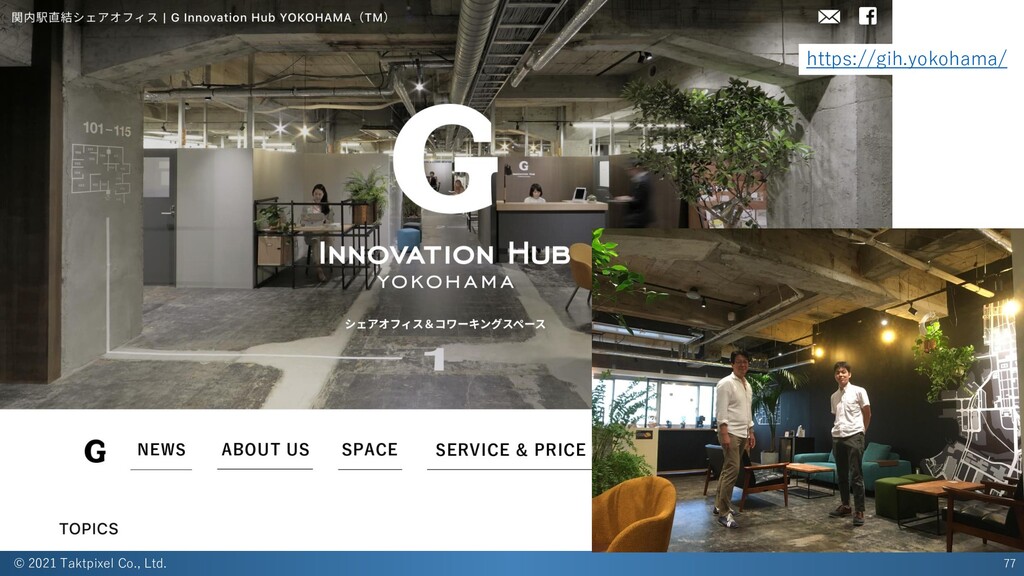

77 © 2021 Taktpixel Co., Ltd. https://gih.yokohama/
78 © 2021 Taktpixel Co., Ltd. タクトピクセル株式会社 / Taktpixel Co.,
Ltd. / TPX 画像処理を取り巻く要素技術を上手く協調させながら、新しい価値を提供したい タクト (takt) …指揮棒 ピクチャー(picture) …画像 エレメント (element) …要素 AI/深層学習技術で印刷・コンテンツ制作の現場を変革する
CONFIDENITIAL Taktpixel Co., Ltd. 79 リアルタイム全品画像検査 で培った高速画像処理技術 を応用します。 これまで難しかった高度な 画像認識や画像変換を実現
します。 デザイン校正や印刷品の検 査等、製造工程の省力化に 取り組んでいます。 画像処理 深層学習 印刷製造 マルチプラットフォーム開発 パッケージ開発 クラウドサービス 事 業 領 域
© 2021 Taktpixel Co., Ltd. 当社の強み 印刷業界の展示会:広告
© 2021 Taktpixel Co., Ltd. 当社の強み 人間がもつ視覚情報の処理能力を 強化・サポートする
プ ー ド ル デザインや原稿を 手軽にバージョン管理 DLA-Mercury 印刷工場のための 深層学習モデル作成ツール 深層学習・画像処理技術
独自ライブラリ
83 © 2021 Taktpixel Co., Ltd. アクセラレーション 2020.12.23 第10期OSAP 採択
https://www.innovation-osaka.jp/acceleration/program/venture_list10.html
84 © 2021 Taktpixel Co., Ltd. IVS LAUNCHPAD ファイナリスト採択 https://prtimes.jp/main/html/rd/p/000000016.0000593
19.html IVS2021 SPRING 2021年3月19日 17:30~
クラウドサービス型 オンライン校正検版ツール タクトピクセル株式会社
[email protected]
https://taktpixel.co.jp/#contact https://proofrog.cloud/ 無料トライアル 実施中!
