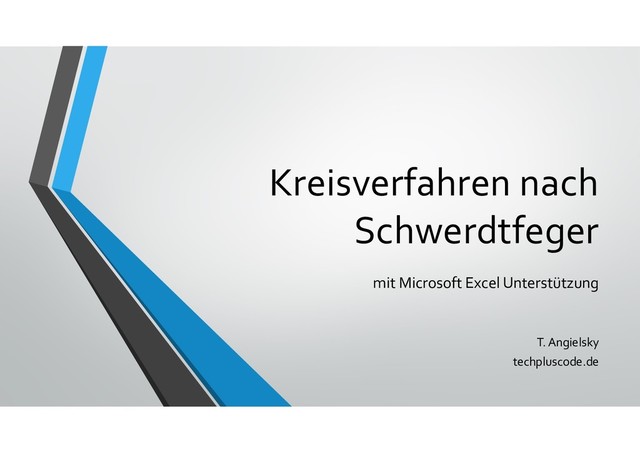

  1. Kreisverfahren nach
    Schwerdtfeger
    mit Microsoft Excel Unterstützung
    T. Angielsky
    techpluscode.de

    View Slide

  2. Die Methode
    • Ziel: Optimierung der Anordnung von
    Arbeitsplätzen / Abteilungen im Layout
    • Ausgangspunkt ist ein Kreis
    • Am Umfang des Kreises werden Abteilungen
    platziert
    • Reihenfolge spielt keine Rolle
    • Transportbeziehungen zwischen den
    Abteilungen einzeichnen, z. B. als
    Jahresbedarf
    • Erweiterung: als Pfeile mit
    Richtungsinformation

    View Slide

  3. Regeln für die Optimierung
    1. Wichtigste Verbindungen liegen möglichst dicht nebeneinander
    2. Wichtige Verbindungen verlaufen nicht durch den Kreis
    3. Möglichst alle Verbindungen verlaufen auf dem Kreisumfang

    View Slide

  4. Beispiel für optimierten Zustand
    • Hauptmaterialfluss liegt
    nebeneinander und auf der
    Kreislinie (rote und gelbe
    Pfeile)
    • Nebenmaterialflüsse lassen
    sich ggf. nicht weiter
    optimieren (verlaufen
    durch den Kreis)
    • Einzelne Bereiche können
    im Layout zusammen-
    gefasst werden

    View Slide

  5. Erkenntnisse
    • Schnelle und einfache Methode zur
    Anordnungsoptimierung
    • Ergebnis hängt von der Erfahrung des Planers ab
    • Weitere Untersuchungen müssen im Layout erfolgen
    • Einzeichnen derTransportbeziehung ist
    zeitaufwändig

    View Slide

  6. Kreisverfahren 2.0
    • Unterstützung durch Microsoft Excel
    • Automatisches Zeichnen von Abteilungen und
    Transportbeziehungen
    • Einfache Aktualisierung von Quelldaten
    • Leichter Datenaustausch
    • Ziel: Fokus auf die Anordnungsoptimierung nicht auf
    das Zeichnen

    View Slide

  7. Ausgangstabellen
    Daten_Abteilungen:
    • Alle Abteilungen
    • Eindeutige Namen
    • Zusätzliche Information über Start- und Endeabteilung

    View Slide

  8. Ausgangstabellen
    Daten_Abteilungen:
    • Start-Abteilung: Füllbereich
    Je dunkelgrau, desto “mehr” Start-
    Abteilung
    • Ende-Abteilung: Rahmen
    Je dicker, desto “mehr” Ende-Abteilung

    View Slide

  9. Ausgangstabellen
    Daten_Fluss:
    • Transportbeziehungen in Von-Nach-Matrix
    • Mehrere Zielbeziehungen möglich z. B: Jahresbedarf,
    Auftragsanzahl oder Transportanzahl

    View Slide

  10. Makro-Dialog
    • Einstellungen für die Größe von
    Kreis, Arbeitsplatz-Shapes und
    Pfeilen
    • Farbsteuerung für Pfeile, z. B.
    Pareto 80/20 (hier 40+40 / 20)
    • rot : Hauptmaterialflüsse (40%)
    • gelb: normale Materialflüsse (20%)
    • grau: Nebenmaterialflüsse (40%)

    View Slide

  11. Makro bei der Arbeit

    View Slide

  12. Möglichkeiten
    • Visualisierung der
    Hauptmaterialflüsse
    • Big Data: Beliebige
    Datenmengen
    • Einfache Bedienung
    • Fokus auf
    Anordnungsoptimierung
    • Freie Software, freier VBA-
    Quellcode

    View Slide

  13. Mehr Informationen und Downloads
    www.techpluscode.de
    Layoutoptimierung mit dem Kreisverfahren nach
    Schwerdtfeger
    https://techpluscode.de/layoutoptimierung-mit-dem-kreisverfahren/
    Kreisverfahren mit Excel-Unterstützung
    https://techpluscode.de/kreisverfahren-mit-excel-unterstuetzung/
