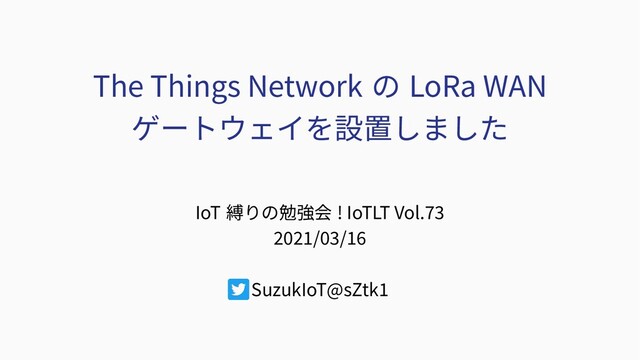

  1. The Things Network の LoRa WAN
    ゲートウェイを設置しました
    IoT 縛りの勉強会 ! IoTLT Vol.73
    2021/03/16
    SuzukIoT@sZtk1

    View Slide

  2. 自己紹介
    ● 鈴木オート (SuzukIoT)
    ● KURUMA IoT LT 主催者 2021/04/22 ( 木 ) 19:30 ~
    ● 道の駅記念日
    – https://www.michi-no-eki.jp/topics/view/122
    ● オンライン開催 (YouTube 配信 )
    ● 登壇枠まだあります!
    https://iotlt.connpass.com/event/204969/
    テーマは 4 輪車だけでなく、自分で操る動力
    機関を持ち、移動が目的の物
    ● 一人ドライブで孤独を感じさせないガ
    ジェットを作った
    ● 煽り運転の被害を防ぐハックネタ
    etc...

    View Slide

  3. 今回の発表
    The Things Network(TTN) のゲートウェイを設置しました
    LoRaWAN のネットワーク
    Things は IoT の「 T 」です
    LoRa とは LPWA の 1 つ
    Low Power
    少ない電力
    Wide Area
    幅広い通信範囲
    + = LPWA
    LoRa は聞きなれない通信かもしれませんが、特別な資格は不要で誰でも使える規格です

    View Slide

  4. IoTLT vol.66 で確認した LoRa の実力
    長距離通信
    送信時ピーク 42.3mA
    省電力
    1.8km の通信
    距離を確認
    乾電池でも
    数ヶ月~数年
    持つ性能を確認
    ※ 使用モジュール 株式会社アイ・ツー LRA1
    https://www.i2-ele.co.jp/LoRa.html
    地理院地図 年度別空中写真( 2007 年以降)

    View Slide

  5. なぜ LoRa を選んだか?
    通信料金がかからない ( 運用も可能※ )
    ● 年中使わないケース ( 契約 / 解約、利用開始 / 停止の手続きが不要 )
    ● 気軽に試したい試作や実験用途、個人用途
    ※Soracom や IIJ などが運用する、有料の LoRaWAN も存在します。
    LTE-M
    LPWA
    Sigfox
    NB-IoT
    ELTRES
    LPWA は様々な規格があ
    るが、どれも似たり寄っ
    たり
    Wi-SUN

    View Slide

  6. LoRaWAN とは
    プライベートな LoRa 通信 (P2P) LoRaWAN
    受信側 LoRa モジュール
    送信側 LoRa モジュール
    ● モジュールの電波が届く所まで通信可能
    ● インターネット接続は不要
    ● 基本的に同じモジュール間での通信
    ● セキュリティ対策は自前で実装
    Network
    送信側 LoRa モジュール
    LoRa ゲートウェイ
    ● ゲートウェイの設置されてる場所で通信可能
    ● インターネット接続が必要
    ● 異なるモジュールも混在可能
    ● セキュリティ対策はネットワーク側で用意

    View Slide

  7. The Things Network とは
    https://www.thethingsnetwork.org/
    ● フリーで使える LoRaWAN
    ● コミュニティーベースの運用
    ● ゲートウェイが設置されている所で誰でも使える

    View Slide

  8. 世界中に設置されているゲートウェイ

    View Slide

  9. 関東エリア
    拡大してみると、まばらな印象

    View Slide

  10. ラズパイで TTN のゲートウェイを建てる
    TTN のゲートウェイが無くても、自分で建てられます
    同じモジュールでも周波数が異なって使えな
    い場合もあるので注意。日本国内向けで技適
    認証取得済の物を選びましょう
    DRAGINO LoRa GPS HAT - RS コンポーネンツ
    https://jp.rs-online.com/web/p/communication-
    wireless-development-tools/1875121/

    View Slide

  11. 構成
    Applications
    LoRa modules
    Sensor node
    Raspberry Pi
    Gateway Program
    dual_chan_pkt_fwd
    DRAGINO
    LoRa GPS HAT

    View Slide

  12. 最後に
    ● LoRa はモジュール買うだけで使える LPWA
    ● LoRa はプロモーションが少なく目立っていない
    ● 情報が古い&少ないのが現状。布教していくために
    もっと使いこなして、発表していきたい
    ● KURUMA IoTLT の参加もよろしくお願いします
