日本薬局方－一般試験法 3.03 粉体の粒子密度測定法

粒子密度とは、粉体の間隙を除いた体積あたりの重さのことです。気体を置換することで粉体の体積を求め、重量を体積で除することで求めます。

Transcript

1. 日本薬局方－一般試験法 3.03 粉体の粒子密度測定法 2020/6/19 Ver. 1.0

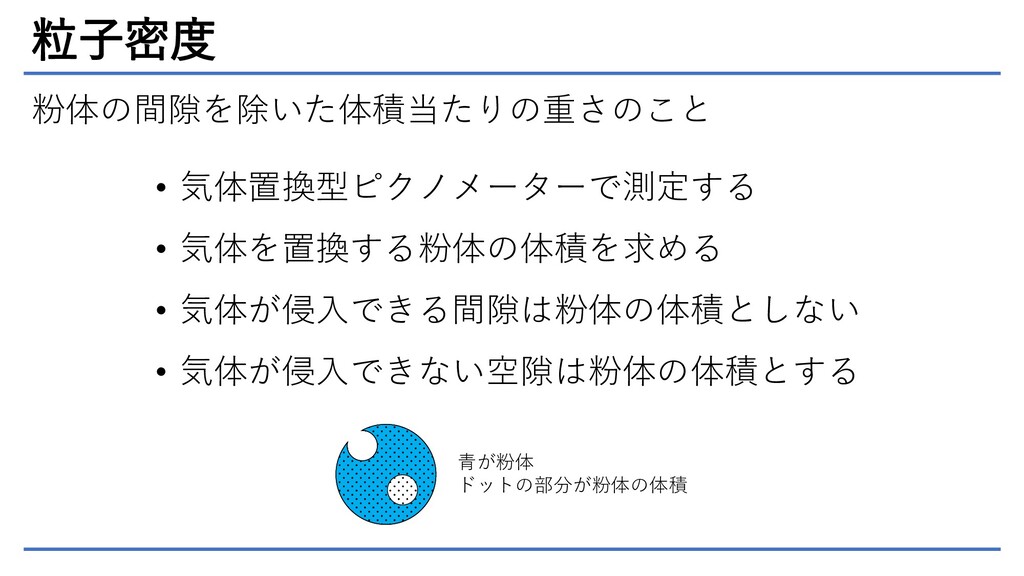

2. 粒子密度 粉体の間隙を除いた体積当たりの重さのこと • 気体置換型ピクノメーターで測定する • 気体を置換する粉体の体積を求める • 気体が侵入できる間隙は粉体の体積としない • 気体が侵入できない空隙は粉体の体積とする 青が粉体 ドットの部分が粉体の体積

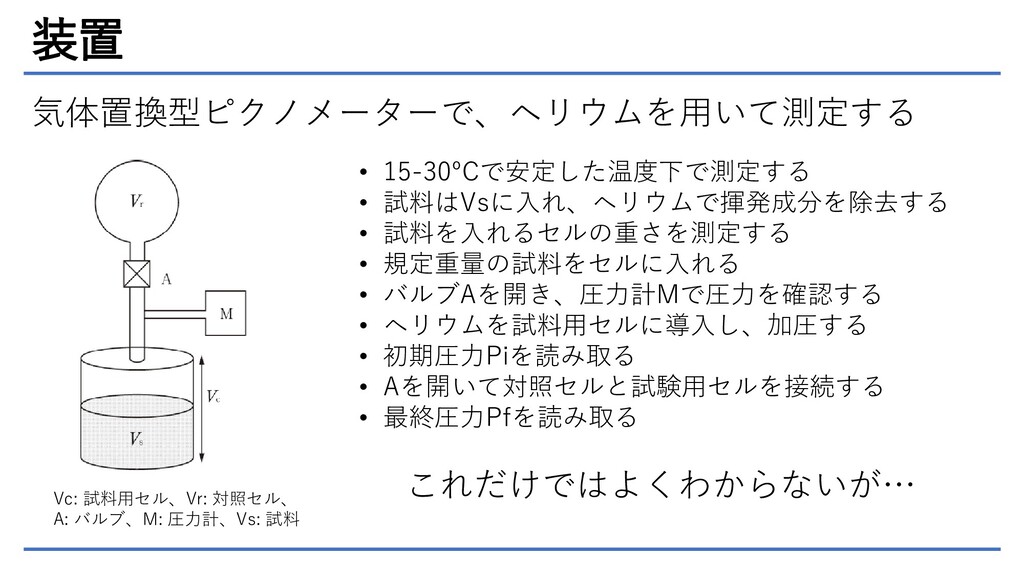

3. 装置 気体置換型ピクノメーターで、ヘリウムを用いて測定する • 15-30ºCで安定した温度下で測定する • 試料はVsに入れ、ヘリウムで揮発成分を除去する • 試料を入れるセルの重さを測定する • 規定重量の試料をセルに入れる • バルブAを開き、圧力計Mで圧力を確認する • ヘリウムを試料用セルに導入し、加圧する • 初期圧力Piを読み取る • Aを開いて対照セルと試験用セルを接続する • 最終圧力Pfを読み取る Vc: 試料用セル、Vr: 対照セル、 A: バルブ、M: 圧力計、Vs: 試料 これだけではよくわからないが…

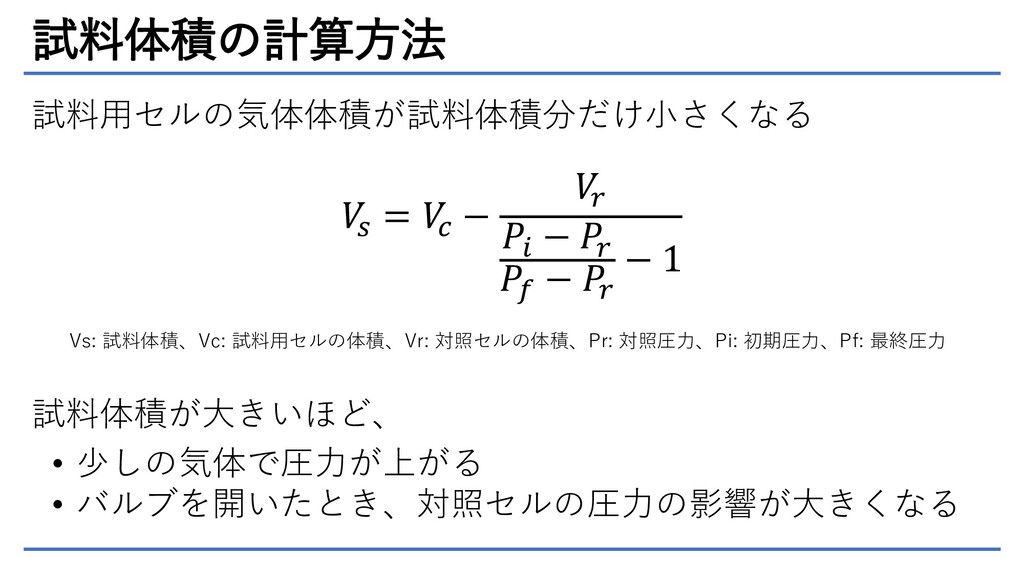

4. 試料体積の計算方法 = − − − − 1 試料用セルの気体体積が試料体積分だけ小さくなる Vs: 試料体積、Vc: 試料用セルの体積、Vr: 対照セルの体積、Pr: 対照圧力、Pi: 初期圧力、Pf: 最終圧力 試料体積が大きいほど、 • 少しの気体で圧力が上がる • バルブを開いたとき、対照セルの圧力の影響が大きくなる

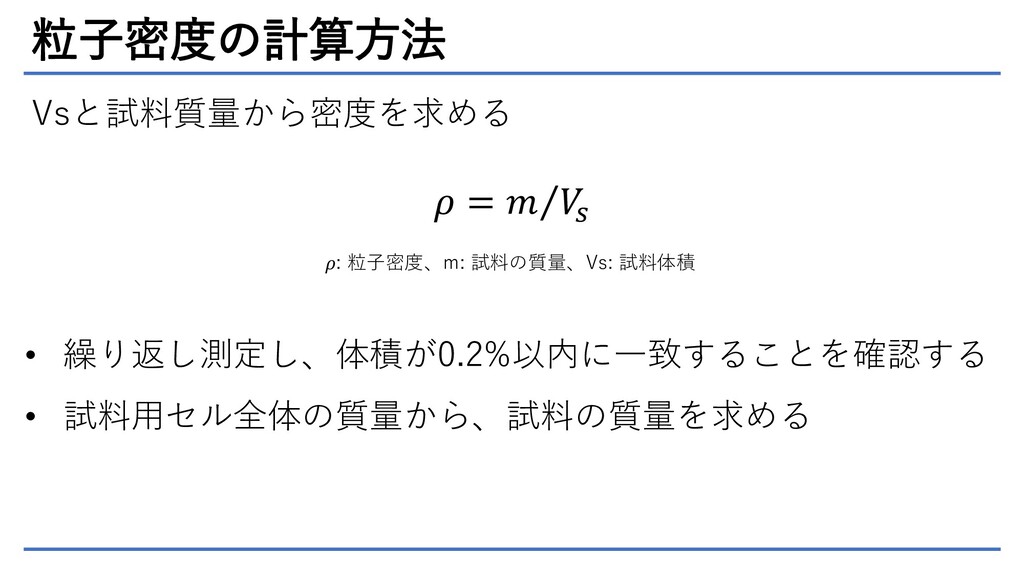

5. 粒子密度の計算方法 Vsと試料質量から密度を求める • 繰り返し測定し、体積が0.2%以内に一致することを確認する • 試料用セル全体の質量から、試料の質量を求める = Τ : 粒子密度、m: 試料の質量、Vs: 試料体積
